    Устройству водопровода и канализационной системы, установке сантехники и устройству отопления в частном доме и коттедже следует уделить особое внимание. Но для начала нужно определиться с терминами.

    В настоящее время большой популярностью пользуются коттеджи – просторные, благоустроенные дома для постоянного проживания, расположенные на выезде из города (обычно в пределах городской черты). Поскольку хозяева коттеджей стремятся к комфорту во всем, объем сантехнических работ здесь может оказаться достаточно большим.

    Под частным домом подразумевается отдельно стоящее строение с приусадебным участком и хозяйственными постройками. Уровень комфорта в таком жилище нередко значительно уступает имеющемуся в коттедже: в настоящее время частный сектор электрифицирован и газифицирован, но проблемы, касающиеся водоснабжения и канализации, остаются. Однако это вполне разрешимый вопрос – было бы желание и необходимые материальные средства.

    Итак, принципиальной разницы между коттеджем и частным домом нет, поэтому эти понятия в данной главе будут объединены общим словом «дом».

    Слесарные работы

    Ранее в книге шла речь о том, какие инструменты и приспособления понадобятся при прокладывании водопровода. Однако, приступая к столь ответственному делу, нужно еще знать, какие виды слесарных работ придется выполнить. Об этом будет рассказано ниже.

    Отмер трубы

    Отмерить трубу нужного диаметра не так просто, как может показаться в первый момент. Сделать это нужно очень точно, так как, если оставить трубу чуть большей длины, чем положено, получится перехлест при соединении труб и всю работу по резке нужно будет выполнять заново (если отрезать приходится немного, то проводят опиливание напильником). Если же отрезать трубу меньшей длины, то придется или вставлять переходники, или приваривать еще один отрезок трубы, а чем больше соединений, тем больше вероятность течи в будущем.

    При разметке труб, которые должны быть соединены переходниками и редукторами, следует помнить, что при определении длины трубы нужно делать прибавку на стык. Чтобы установить эту прибавку, трубу вставляют в переходник до упора и отмечают, на какое расстояние она уходит в деталь. На некоторых переходниках уже обозначено это расстояние.

    Все измерения желательно делать одним и тем же инструментом, так как даже специальный инструмент имеет погрешности, и, суммируясь, они могут дать ощутимую разницу в подсчетах. Не подойдет в этом случае и принцип «на глазок». Не стоит торопиться с резкой трубы, ведь даже известная народная мудрость гласит: «Семь раз отмерь, один отрежь».

    Резка труб

    Ровно отрезанная труба – гарантия того, что соединение не даст течи при пуске водопровода в действие. Особенно это важно при соединении труб на переходниках: чтобы конец трубы плотно прилегал к стопорному кольцу переходника, он должен быть ровно отрезан.

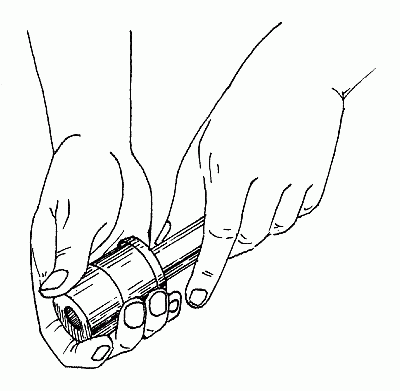

    Самый простой способ правильно наметить линию отреза: найти кусок картона с ровными краями, обернуть им трубу и обвести края бумаги карандашом. Полученная линия и будет линией отреза.

    Перед началом работы трубу закрепляют в тисках и лишь потом начинают орудовать ножовкой. Делать это нужно аккуратно, следя за тем, чтобы ножовка не отклонилась от метки. Если труба изготовлена из мягкого материала, например из меди, ее зажимают в тиски по всей длине, чтобы на месте зажима не осталось следов, однако не стоит зажимать трубу слишком сильно, иначе она может сплющиться.

    Во время работы ножовку держат строго перпендикулярно по отношению к трубе и совершают ею плавные движения, без рывков. После того как труба будет разрезана, срез обрабатывают полукруглым напильником и тщательно очищают от опилок.

    Если сталкиваться с резкой труб приходится часто, лучше приобрести труборез. Этот специальный инструмент улучшит качество работы (внешний край получается без заусенцев, а срез – очень ровным) и сэкономит время.

    Работа труборезом имеет некоторую специфику: трубу зажимают в тиски, отступают от губок тисков примерно на 10 см и надевают на трубу труборез. Инструмент устанавливают перпендикулярно, закрепляют поворотом рукоятки-винта, врезая тем самым подвижный ролик в металл, и начинают поворачивать труборез короткими движениями по часовой стрелке и против нее, до тех пор пока не будет совершен полный оборот. Затем винт поворачивают на 90° и снова делают полный оборот. Все действия повторяют до тех пор, пока труба не окажется отрезанной.

    Опиливание

    Не следует путать эту операцию с зачисткой. Они имеют существенное отличие, да и выполняются разными инструментами: опиливание – надфилями и напильниками, а зачистка – шкурками, шлифовальными кругами, проволочными щетками и пр.

    Зачистка – только удаление шероховатостей, а опиливание – удаление заусенцев и изменение размера детали при подгоне одной под другую (с нее снимается слой металла). Разные детали опиливают различными напильниками. Но процесс опиливания производят одинаково: деталь (в данном случае трубу) зажимают в тиски так, чтобы в рабочем пространстве осталось не более 10 см трубы. Движения напильником по отношению к поверхности детали должны быть горизонтальными.

    Трубы опиливают плоским напильником: сначала грубую обработку делают напильником № 0, затем доводят напильником № 4 или № 5.

    Если труба в тисках закреплена горизонтально, то во время работы напильник напоминает качели – его положение по отношению к трубе меняется. Если же вертикально, то по ходу напильника его носик поднимается немного вверх и влево, при обратном ходе носик смотрит прямо вперед. После обработки одной части трубы ее поворачивают в тисках на 120° и продолжают опиливание другой стороны трубы. Время от времени деталь вынимают из тисков и проверяют качество опиливания.

    В последнее время появилась масса дополнительных инструментов, которые облегчают выполнение той или иной операции. Например, существует специальный напильник, который сглаживает как внешний, так и внутренний край трубы одновременно (рис. 45).

    Рис. 45. Напильник для обработки среза трубы

    Сгибание труб

    Гнутые трубы понадобятся при установке отопительных приборов, сантехники, при укладке труб в доме и т. д. Если не удалось приобрести уже согнутые трубы, можно согнуть их в домашних условиях. Единственное, чего нужно опасаться, это прогибания трубы внутрь и ее разрыва, так как при сгибании металл испытывает сразу и сжатие, и растяжение. Избежать подобных неприятностей можно, если воспользоваться описанными ниже приемами.

    Самый простой из них применяют, если металл трубы не слишком твердый. В трубу вставляют пружину до места будущего сгиба, потом перегибают трубу на колене (пружина удержит стенки трубы) и вытаскивают пружину за длинную проволоку.

    Другой способ предполагает следующее: трубу заполняют сухим песком, зажимают в тиски и нагревают в том месте, где необходимо согнуть. Не стоит нагревать трубу вблизи тисков, иначе они могут потерять прочность.

    Когда песок прогреется, окалина начнет отлетать от трубы. Температура нагрева измеряется на глаз: стальные трубы должны стать ярко-красными; алюминиевые нагревают до тех пор, пока бумага, поднесенная к месту нагрева, не начнет тлеть. Следует отметить, что сгибание оцинкованных труб в горячем состоянии недопустимо, так как это способно нарушить сохранность покрытия.

    Гнуть трубы можно не только в тисках, но и в трубном прижиме. Также в арсенале мастера должно быть несколько других приспособлений, с помощью которых легко осуществить сгибание труб. Самым простым из них является металлическая плита с отверстиями, в которые особым образом вкручиваются штифты небольшого размера. Штифты можно переставлять, чтобы получить изгиб нужного радиуса и трубу нужной формы. Однако, применяя данное устройство, не всегда удается добиться того, чтобы труба изогнулась именно так, как нужно. Кроме того, на плите удобно гнуть трубы только большой длины. Чтобы согнуть короткую трубу, может не хватить силы.

    Другим приспособлением для гибки труб является плоскопараллельная пластина, изначально имеющая необходимую кривизну (рис. 46).

    Рис. 46. Плоскопараллельная пластина: 1 – плита; 2 – пластина; 3 – хомут; 4 – труба


    Гибку с помощью данного инструмента осуществляют следующим образом: в специальном хомутике зажимают трубу и гнут ее по пазу пластины. Заметим, что на этом приспособлении можно гнуть трубы диаметром до 40 мм.

    Самым популярным инструментом для проведения операций данного вида является станок Вольнова (трубогиб). С его помощью по-разному можно изогнуть трубу диаметром 15, 20 и 25 мм: в виде утки, калача, скобы или отвода (рис. 47) . Для этого длинную сторону трубы закладывают под хомут верстака, смазывают место, где будет произведен изгиб, машинным маслом и загибают короткую сторону.

    Рис. 47. Виды загибов труб: а – калач; б – отводы; в – утка; г – скоба


    Кроме вышеописанных инструментов, существует специальная машинка для сгибания труб. Она может понадобиться при сгибании трубы диаметром 28 мм. На машинке устанавливают нужный угол сгибания, трубу вставляют в специальное отверстие и сводят рукоятки (рис. 48).

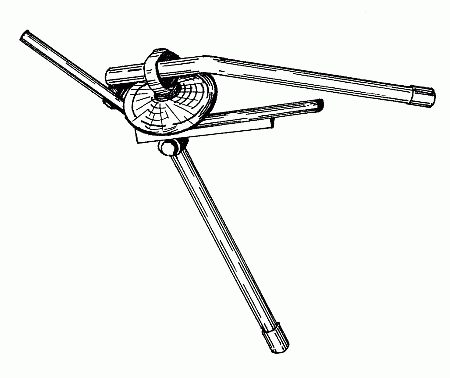

    Рис. 48. Машинка для гибки труб


    Имеется целый ряд других, менее известных приспособлений для гибки труб, например трубогиб с гидроприводом. Но в любом случае, используя тот или иной инструмент, необходимо помнить, что измерение длины трубы производится уже после того, как ее согнули. Эта длина будет истинной. Длина, полученная при измерении трубы перед гибкой, носит название заготовительной.

    Нарезание резьбы

    Необходимость в резьбовых соединениях возникает достаточно часто. Таким способом соединения труб можно воспользоваться и при монтаже водопровода.

    Резьба бывает внутренней и наружной, а также левой и правой (рис. 49). В случае необходимости нарезать резьбу можно самостоятельно.

    Рис. 49. Виды резьбы: а – левая; б – правая


    Нарезание внутренней резьбы

    Нарезание внутренней резьбы производят метчиком. Для получения качественной резьбы необходимо правильно определить диаметр метчика. Если диаметр трубы будет меньше, это может привести к срыву резьбы или к поломке метчика; если же он окажется больше, чем нужно, то резьба не будет иметь полного профиля.

    При вычислении диаметра метчика можно руководствоваться формулой, которая имеет некоторые поправки для различных материалов. Так, работая со стальной трубой, необходимо из размера наружного диаметра резьбы вычесть величину ее шага. При работе с чугунной трубой формула немного усложнится: в данном случае величину шага резьбы нужно умножить на коэффициент, равный 1,1, после чего вычесть результат из размера наружного диаметра резьбы.

    Приступая непосредственно к нарезанию резьбы, внутрь трубы вставляют конец чернового метчика, предварительно смазав его машинным маслом; затем поворачивают метчик, придерживая его за вороток, до тех пор пока он не врежется в металл. Метчик должен занять устойчивое положение.

    После этого берут вороток обеими руками и совершают вращательные движения, через каждые пол-оборота перехватывая его.

    После того как будет сделано несколько оборотов по направлению резьбы, метчик возвращают на пол-оборота назад, чтобы стружка была мельче и легче ломалась, а резьба имела более высокое качество; обрабатывают резьбу вторым метчиком, а затем чистовым.

    При нарезании внутренней резьбы нередко причиной брака становится поломка метчика. При этом в отверстии остаются его осколки, извлечь которые можно несколькими способами:

    1) если в отверстии осталась выступающая часть метчика, ее выворачивают с помощью плоскогубцев или ручных тисков;

    2) если выступающая часть метчика отсутствует, то в канавки вставляют трехштырьковую вилку и выкручивают его, вращая вилку против часовой стрелки.

    В обоих случаях перед извлечением метчика в отверстие по канавкам заливают керосин.

    Нарезание наружной резьбы

    Прежде чем приступить к нарезанию наружной резьбы, выбирают трубу необходимого диаметра и зажимают один ее конец в тиски. На другом конце трубы напильником снимают небольшую фаску, которую обязательно смазывают машинным маслом.

    Особое значение при нарезании наружной резьбы придается выбору диаметра трубы. Дело в том, что несоответствие диаметра трубы требуемому (например, он меньше необходимого) может привести к образованию неполного профиля резьбы. Если же диаметр трубы больше, чем надо, возможен срыв резьбы или поломка зубьев плашки.

    Приступая непосредственно к нарезанию наружной резьбы, в плашкодержатель вставляют плашку и фиксируют ее стопорными винтами. Далее плашку кладут на конец трубы и по направлению резьбы осторожно вращают одной рукой, в то время как другой прижимают головку плашки к трубе.

    После того как произойдет врезка инструмента в металл, берутся за плашкодержатель и обеими руками производят несколько оборотов вперед, а затем пол-оборота назад. Чтобы резьба не перекашивалась, плоскость плашки должна быть строго перпендикулярна к трубе.

    Чтобы избежать травм, только что нарезанную резьбу не следует трогать пальцами, потому что на ней могут остаться острые заусенцы. При нарезании резьбы на трубах следует обратить внимание на одну особенность: при прорезывании нескольких последних витков не стоит производить вращение назад, это будет способствовать лучшему запиранию трубопровода.

    Прокладывание коммуникаций и труб

    Все внутренние коммуникации – водопровод, отопление, канализация – неразрывно связаны между собой и представляют единую систему. И если на даче, которая предназначена для проживания в ней лишь летом, достаточно провести от магистральной трубы отводок в дом и установить раковину (мойку), то в доме, где предусмотрено круглогодичное проживание, этого будет недостаточно. И все работы по прокладке коммуникаций желательно выполнять сразу и на совесть, не оставляя что-либо на потом – ведь это будет гораздо проще, чем пытаться вмонтировать в уже отлаженную систему какой-то недостающий компонент.

    Тип отопления и место прокладки коммуникаций владельцу частного дома и коттеджа придется выбрать самому и занести эти сведения в проект постройки дома, который обязательно должна одобрить специальная комиссия. Разрешение комиссии также необходимо в том случае, если водопровод проводится в уже построенный дом.

    Запрещается производить переустройство инженерного оборудования, которое может привести «к нарушению прочности или разрушению несущих конструкций, ухудшению сохранности и внешнего вида зданий и не отвечающее противопожарным требованиям, а также ухудшающее условия эксплуатации и проживания…»

    Следует отметить, что по закону, лица, допустившие самовольное переустройство (установку) инженерного оборудования, обязаны за свой счет привести помещение в прежнее состояние.

    В результате всей этой бумажной волокиты на руках у владельца частного дома или коттеджа должен оказаться не только утвержденный проект дома, но и справка о технической возможности и целесообразности проведения работ. Выданное разрешение действительно в течение определенного срока с момента согласования комиссией, и по истечении этого срока работы можно производить только после повторного рассмотрения комиссией.

    Следует отметит, что подключать любые виды водоотопительных приборов должен только специалист (в крайнем случае допустимо присутствие осведомленного в этой области человека, который ранее на практике применял свои знания).

    Поскольку от того, какой вид отопления будет избран, зависит схема прокладки всех коммуникаций, а монтаж систем отопления и водопровода друг от друга практически не отличаются, ниже будет подробно рассмотрена наиболее сложная схема раздельного подогрева воды и отопительной системы с естественной циркуляцией воды (при этом подразумевается, что газ и электричество в доме уже есть).

    Монтаж системы водяного отопления

    Этот вид отопления достаточно прост в проведении и надежен в эксплуатации. Для него не нужны специальные насосы, поскольку в работе используется, как уже было сказано ранее, естественная циркуляция теплоносителя: нагреваясь в котле, вода расширяется, а поскольку система замкнутая, сама поднимается от нагревателя вверх.

    Вода проходит по трубам и радиаторам, которые нагреваются сами и отдают тепло, потом, постепенно охлаждаясь, она по трубам же возвращается к котлу, затем нагревается снова, и все продолжается по той же схеме. Как только температура в жилом помещении станет комфортной для его обитателей, котел следует выключить.

    Конечно, очень удобно, если рядом с домом проходит водопроводная магистраль – подключиться к ней не составит труда.

    Но провести отопление можно и тогда, когда централизованного водоснабжения нет. Для того чтобы в доме была вода, достаточно поблизости вырыть колодец, приобрести надежный электронасос, вместительную накопительную емкость, трубы, различную арматуру, нагревательные приборы – и половина дела уже сделана.

    Перед тем как приступить к прокладке трубопровода, нужно тщательно подготовиться к работе: свериться с планом прокладывания системы, утвержденным всеми инстанциями, составить рабочий план, по которому будет проверяться правильность укладки (в нем должна быть схема пола с разметкой местонахождения труб).

    Необходимо выбрать оптимальные участки для прокладки труб. Желательно, чтобы трубопровод был прямым (но не содержал прямых углов) и коротким в целях экономии дорогостоящего материала. Кроме того, в трубопроводе должно быть как можно меньше стыков и сгибов – они могут стать причиной протечки.

    Следует иметь в виду, что трубы можно гнуть, но не рекомендуется делать перехлестов, так как в этих местах обычно скапливаются воздушные пробки.

    Для сооружения системы отопления понадобятся трубы диаметром 32–40 мм (если в систему будут входить радиаторы) и диаметром 60–100 мм (если система будет двухтрубная), соединительные элементы и запорная арматура. Приготовленные трубы размещают на их местах вдоль стен, чтобы наглядно увидеть, как будет выглядеть система в целом.

    О видах труб, которые используют при прокладывании водопровода, подробно было рассказано ранее. Выбрать можно любые, это зависит от материальных возможностей и желания. Но самыми популярными являются трубы из мягких сортов стали, так как они сравнительно недороги и с ними легко работать. Но у этих труб есть один существенный недостаток: они подвержены коррозии. Поэтому лучше остановить выбор на трубах из оцинкованной или нержавеющей стали.

    От диаметра труб зависит размер фитингов, вентилей и кранов. Сколько их понадобится в конечном итоге, станет ясно в процессе работы, но в том количестве, которое предусмотрено в плане, нужно приготовить их заранее.

    Также следует приготовить нужное количество опор, на которые будут крепиться трубы. Их количество определяют исходя из того что крепить трубы нужно через 1,2 м – в этом случае они не будут провисать и меньше износятся. Особое внимание следует обратить на сгоны, представляющие собой небольшие отрезки труб с резьбой на концах. Служат они для резьбового соединения труб между собой, с радиаторами и другими деталями, если нет возможности вращать при сборке одну деталь относительно другой.

    Длина сгона зависит от диаметра труб. Так, на стояк ставят сгоны не короче 30 см, на трубы диаметром 15–20 мм – 11 см, диаметром 25–32 мм – 13 см, а диаметр труб 35–50 мм подразумевает использование сгонов длиной 15 см. При соединении радиаторов с трубами длина сгонов будет иной: при трубе диаметром 15–20 мм – 13 см, а диаметром 25–32 мм – 14 см.

    Итак, для того чтобы провести водяное отопление в дом, понадобятся следующие детали:

    – котел;

    – трубы и соединительные элементы к ним (количество соединительных элементов высчитывают исходя из плана дома);

    – радиаторы;

    – расширительный (компенсаторный) бачок;

    – запорная арматура (вентили и краны).

    Котел – основная деталь системы отопления. Он представляет собой закрытую топку со змеевиком – трубой, в которую поступает остывшая вода. При сжигании того или иного типа топлива вода нагревается: горячая поднимается вверх, а с другой стороны на смену ей начинает поступать холодная вода.

    В зависимости от модели самого котла и конкретных условий нагрев котла можно производить практически любым видом топлива (мазутом, углем, дровами, газом; мазутом и углем; углем и газом; мазутом, углем и газом) и даже электричеством, но газ все-таки предпочтительнее и экономнее.

    Так, например, котел «Комфорт» КС-ТГ-25У (мощность 25 кВт) может работать на газе, угле или электричестве. Для установки в сельской местности есть модели котлов, которые можно топить даже дровами. Современные экологически чистые нагреватели используют электрический ток.

    Существует много видов котлов, от самых простых до тех, которые предоставляют полный сервис услуг, например котлы с термостатами. Это несложное устройство служит не только для экономии, но и значительно повышает удобство пользования – нужно лишь установить желаемую температуру, и она будет поддерживаться автоматически. По достижении заданной величины отопление отключится, а когда температура опустится ниже определенной границы, котел вновь заработает.

    Также возможно управление котлом с помощью таймера, когда задается не температурный «коридор», а время работы. Каким бы котел ни был, в каждый в обязательном порядке вмонтирован термометр, контролирующий температуру воды. Также конструкция котлов позволяет регулировать степень нагрева (в простейшем случае регулируется подачей газа к форсункам).

    Подготовив все необходимое, можно приступать непосредственно к монтажу системы отопления.

    Самый оптимальный вариант автономной системы водяного отопления – двухтрубная с естественной циркуляцией воды. Данная система получила такое название потому, что состоит из двух линий: горячей (она проходит сверху) и холодной (ее прокладывают по низу).

    Система представляет собой следующее:

    – от нагревательного элемента (печи, котла, АГВ и пр.) вверх выводят основную трубу (диаметром 60 мм), которую соединяют с расширительным баком. Бак располагают под потолком, но чаще на чердаке, в этом случае чердак должен быть утепленным;

    – в боковую грань бака, в нижнюю ее треть, врезают трубу верхней линии, опускают ее до уровня развязки (не доходя до пола на 1/3 высоты помещения) и проводят трубы по всем отапливаемым помещениям и опускают вниз – она становится нижней линией (обраткой);

    – на таком же уровне в бак врезают переливную трубу, которая служит для отвода в канализацию лишней воды;

    – обратку также проводят по всем помещениям параллельно горячим трубам и врезают в нижнюю часть водонагревательного прибора. Система отопления таким образом становится замкнутой.

    При проведении подобной системы отопления (рис. 50) важно тщательно продумать и просчитать разницу высот и ориентацию трубопроводов, а также местонахождение запорной арматуры.

    Рис. 50. Двухтрубная отопительная система с верхней разводкой: 1 – котел; 2 – расширительный бачок; 3 – разводящая магистраль; 4 – радиаторы; 5 – обратка


    Поскольку в системе с естественной циркуляцией необходимо обеспечить давление, котел устанавливают ниже уровня радиаторов (либо в специальном углублении в полу, либо в подвале или цокольном этаже). Объясняется это тем, что чем больше разница уровней нагревательного элемента и излучателей тепла, тем выше давление.

    Такая система вполне сможет отапливать дом из 4 комнат, кухни, ванной и санузла. Если надо обогревать дом большей площади, в систему включают водяной насос – он будет гнать воду по трубам. Но это будет уже несколько другая система, без естественной циркуляции.

    Если дом небольшой, в нем можно устроить совсем простую систему отопления (рис. 51). В этом случае магистраль прокладывают почти под потолком помещений, а обратку выводят под пол, закрепляя на лагах или балках перекрытия. Эта же система предпочтительнее тогда, когда в доме есть подвал или цокольный этаж.

    Объем расширительного бачка зависит от отопительного прибора, применяемого в системе. Оптимальный объем – 25 л, но заполняют его лишь на 3/4, при этом важно следить за тем, чтобы бачок всегда был заполнен хотя бы наполовину, так как вода, нагреваясь, испаряется.

    Уровень воды не может быть ниже уровня врезки трубы верхней линии в бачок: если это произойдет, вода перестанет поступать в горячую линию и циркуляция воды прекратится. Чревато это тем, что вода в основном стояке перегреется, закипит и котел взорвется.

    Чтобы этого не произошло, 1–2 раза за отопительный сезон нужно доливать воду в бачок. Делать это можно через отверстие в крышке бачка или через специально врезанный для этой цели патрубок с краном, соединенным с водопроводом.

    Во избежание образования воздушных пробок в трубах и обеспечения лучшего водотока и слива при прокладывании системы отопления следует укладывать трубы, расположенные по горизонтали, под небольшим уклоном по движению воды, равным 0,5 см на 1 м длины трубопровода. Этот уклон нужно учитывать при измерении труб.

    В конце обратки, перед тем как соединить трубу с котлом (то есть в самом низком месте системы), необходимо врезать патрубок с краном для вывода воды в канализацию. Это будет нужно для того, чтобы спускать воду из системы (например, в случае ремонта).

    Рис. 51. Однотрубная отопительная система с нижней разводкой; 1 – котел; 2 – расширительный бачок; 3 – разводящая магистраль; 4 – радиаторы; 5 – обратка


    Следует помнить и еще об одном немаловажном моменте: уточняя длину стояка, важно учесть высоту виброизоляции, той самой подушки, на которую устанавливают оборудование для предотвращения шумов. Ее, как и прочие детали, нужно приготовить заранее.

    Как правило, прокладывать трубы приходится и горизонтально (под полом или на чердаке), и вертикально (в стенах), особенно это актуально для многоэтажных домов. Сборку же водопровода нужно вести последовательно, от одного помещения к другому.

    Прокладка труб горизонтально

    Если в доме навесные полы особой конструкции, то трубы можно крепить пластиковыми хомутиками прямо к перекрытиям или, если они проходят перпендикулярно к перекрытиям, провести в отверстия, просверленные в связках перекрытий. Диаметр отверстий должен быть на 12 мм больше диаметра трубы. Шире отверстия делать не рекомендуется, так как перекрытие будет менее прочным.

    На чердаке трубы прокладывают поверх перекрытий.

    Крепление труб должно быть таким, чтобы удержать трубы в том направлении, в котором их проложили, и в то же время чтобы трубы могли перемещаться по оси.

    Обычно трубы крепятся двумя способами: подвижным и неподвижным (рис. 52). Если труба имеет наружный диаметр до 40 мм, то ее можно закрепить крючьями или сваркой, если диаметр трубы больше, ее укладывают на кронштейны и подвески.

    Рис. 52. Виды неподвижного крепления труб: а – скобой; б – на подвеске; в – на подвеске с опорной балкой; г – на кронштейне; д – крючком; е – на кронштейне и хомуте; ж – сваркой к кронштейну; з – на кронштейне с подкосом; и – к уголкам; к – к опорным столбам или колоннам; 1, 6 – хомут; 2 – тяга; 3 – болт; 4 – балка; 5 – скоба; 7 – подкос; 8 – дюбель; 9 – швеллер


    Между трубами при креплении должно сохраняться определенное расстояние. Трубы с внутренним диаметром 15, 20 и 25 мм без изоляции крепят на расстоянии 2,5, 3 и 3,5 м друг от друга, с изоляцией – на расстоянии 1,5 и 2,2 м.

    Если есть такая необходимость (например, существует угроза промерзания), трубы можно изолировать. Причем изоляцию следует делать не только для труб с горячей водой, но и с холодной.

    Существует множество способов изоляции труб. Первый и наиболее дешевый заключается в том, чтобы обмотать трубы такими изоляционными материалами, как минеральная ткань или стекловолокно. Один конец изоляции закрепляют у основания трубы и наматывают ткань внахлест по всей трубе. Периодически изоляционные материалы фиксируют клеем. Во время работы с изоляцией необходимо соблюдать меры личной безопасности: надеть перчатки, защитный костюм, очки и респиратор.

    Второй способ предполагает использование специальной трубчатой изоляции, которую надевают на трубу по всей длине и заклеивают изоляционной лентой.

    Прокладка труб вертикально

    Если стены сделаны из древесно-рамочных конструкций, то проложить трубы будет легко. Конечно, лучше осуществить их прокладку вместе с установкой стен, чтобы потом не пришлось портить обшивку.

    Если же по каким-либо причинам выполнить такую работу сразу не удалось, можно сделать следующее: просверлить с верхнего этажа или с чердака в готовой стене оголовок, а потом вырезать в стене куски сухой штукатурки и просверлить в этих местах отверстия в связках и стойках. Затем штукатурку устанавливают на место и швы затирают. Низ рамы стены сверлят с нижнего этажа, для чего снимают несколько досок пола.

    В кирпичной стене тоже можно установить трубы. Для этого в стене вырубают небольшой желобок (его глубина и ширина должны соответствовать размерам трубы). Трубу закрепляют хомутиками и стену зашпатлевывают. Этот способ подходит только для труб с холодной водой – горячие трубы высушат штукатурку и она отвалится. Трубы с горячей водой крепят к стене снаружи.

    Если стены бетонные, лучше установить трубы поверх стены, также прикрепив их хомутиками. Расстояние между закрепленными вертикальными трубами должно быть равно 3 м.

    Соединение систем отопления и водоснабжения

    Соединять трубы можно несколькими способами.

    О том, в каких случаях применять те или иные соединения, речь пойдет ниже.

    Как правило, соединения труб с помощью муфт и короткой резьбы используют тогда, когда нужно соединить длинную ветвь водопровода.

    При этом следует помнить, что демонтаж при подобном соединении будет невозможен. Это объясняется особым видом резьбы – последние нитки на ней имеют меньшую глубину, что обеспечивает надежное запирание.

    Данный вид соединения труб имеет свою последовательность выполнения. Сначала на резьбу одной трубы по часовой стрелке накладывают уплотнитель – ленту ФУМ, прядь и т. п., причем первые витки оставляют без уплотнителя, чтобы проще было потом надевать муфту. После этого на уплотнитель с помощью трубного ключа накручивают муфту до ее заклинивания, после чего в муфту ввинчивают вторую трубу.

    Как уже было сказано ранее, демонтировать такое соединение без отрезания трубы будет невозможно, поскольку нельзя вращать один участок трубы относительно другого в собранном виде. В целях профилактики протечек на резьбовое соединение поверх уплотнителя можно нанести слой масляной краски, который защитит трубу от негативного воздействия внешней среды.

    Подобной последовательности выполнения следует придерживаться и при соединении угловых систем и тройников.

    Соединение труб на переходнике производят следующим образом: один конец трубы вставляют в переходник и затягивают гайку, сжимая уплотнительную прокладку. Такую же операцию производят и с другой трубой. Можно это делать одновременно, затягивая гайки гаечными ключами на 1,5 оборота. В отличие от вышеописанного соединения трубы на переходниках можно разобрать и снова собрать.

    Также при сборке трубопровода применяют сварные соединения, но для их выполнения лучше вызвать специалиста. А вот запаять можно и самостоятельно, причем запаянные соединения получаются дешевле и прочнее.

    Чтобы соединить трубы с помощью запаивания, понадобится переходник с припоем. В этом случае будет достаточно вставить трубы в переходник и нагревать их горелкой до тех пор, пока с обоих концов переходника не покажется расплавленный припой.

    Особого внимания заслуживает подключение к си-стеме отопления радиаторов – излучающих элементов.

    Традиционным излучающим элементом в системах водяного отопления выступает привычная всем чугунная батарея. По ряду параметров (прежде всего по цене и практически неограниченному сроку службы) чугунные радиаторы имеют преимущество перед любыми другими.

    Помимо надежного крепления, чугунный радиатор требует соблюдения определенных правил подключения. Прежде всего нужно вывернуть заглушки, а сам радиатор подвесить таким образом, чтобы наружная резьба втулки, «сгоняемой» с длинной резьбы подводящей трубы, смогла как можно глубже ввернуться в корпус батареи.

    Важность качественной изоляции резьбовых соединений в специальных пояснениях не нуждается.

    Если система отопления с верхней разводкой, то и отводящую, и подводящую трубы подключают с одной стороны радиатора. Если длина горизонтальных труб, подходящих к батарее, превышает 15 см, то между ними следует установить специальные стойки-распорки и за-крепить их сваркой. Это обезопасит резьбовые соединения от воздействия температурных деформаций труб.

    Как известно, трубы после монтажа нуждаются в покраске.

    В окрашивании чугунного радиатора есть свои тонкости. Так, если батарея прежде ни разу не была окрашена, необходимо обработать ее поверхности антикоррозийным грунтом и дать ему хорошо высохнуть. Для окраски батарей не допускается применение масляных красок – они быстро темнеют, а под воздействием высокой температуры активно выделяют в воздух комнаты летучие вещества.

    Наилучшим составом для окраски чугунных батарей следует признать специальный состав, так называемый канифольный лак (смесь 3 массовых частей скипидара с 2 частями канифоли).

    Привычные для многих чугунные батареи под окнами – не единственный возможный источник тепла. Конечно, они прослужат в течение многих лет, однако, если важнее такие вещи, как эффективность и внешний вид, соответствующий современным стандартам, имеет смысл подумать об альтернативе.

    Излучающие элементы из двойного металла, или алюминиевые радиаторы, могут стать именно такой альтернативой.

    Двойной металл – оригинальное достижение современных технологий: стальной сердечник обеспечивает прочность всей секции, а алюминиевый корпус гарантирует высокую теплоотдачу. Ориентированные вверх окошки оребрения делают алюминиевый радиатор полноценным конвектором с естественной циркуляцией и очень мощным тепловым потоком (эффективность подобных систем на 25–30% выше, чем у чугунной батареи).

    Возможность посекционного набора и различные варианты по высоте добавляют к перечисленным преимуществам универсальность применения и легкость монтажа, а технология изготовления гарантирует надежную и долговечную работу в самых напряженных условиях (например, алюминиевые радиаторы итальянской фирмы GLOBAL, прочно обосновавшиеся на российском рынке, имеют заводскую гарантию 10 лет и рассчитаны на рабочее давление до 1 МПа или, что одно и то же, на 10 атмосфер).

    Как и всякий продукт высоких технологий, алюминиевые радиаторы не только прекрасно вписываются в любой, даже самый неординарный интерьер, но могут служить также и одной из составляющих общего дизайна помещения. Идеально ровные поверхности и многообразие цветовых решений современным радиаторам обеспечивает специальное покрытие – высококачественная краска на основе эпоксидных порошков.

    Следует знать, что любая импортная продукция такого рода, продающаяся в России, подлежит лицензированию и должна иметь российский сертификат, подтверждающий безопасность и качество изделия, а также его соответствие отечественным стандартам. Кстати, технический прогресс нередко обгоняет отечественные ГОСТы; отдельные новинки появляются прежде, чем успеют сложиться критерии для их оценки. В этом случае каждый технологический прорыв сам создает новые стандарты, как это было, например, с металлополимерными трубами, появление которых на российском рынке заставило даже внести несколько изменений в СНиПы.

    Водонагреватели

    Если в доме есть холодная вода, то можно иметь и горячую. Для этого понадобится дополнительно установить водонагревательные приборы.

    В настоящее время промышленностью выпускаются водонагреватели различной модификации: они отличаются не только размерами, но и классифицируются в зависимости от того, как происходит нагрев воды – газом или с помощью электричества.

    Газовые водонагреватели

    Наиболее распространенным прибором данного вида является ВПГ (водонагреватель проточный газовый), чаще называемый газовой колонкой (рис. 53).

    Рис. 53. Газовая колонка (ВПГ)


    Принцип работы этого устройства весьма прост: вода поступает по трубам в теплообменник, там горят горелки, в которых сжигается газ, и вода нагревается.

    В простейших моделях газовых колонок зажигание основной горелки производится, как и в котле, запальной свечой (более сложные модели могут иметь пьезоэлектрическое зажигание).

    В любой модели газового водонагревателя преду-смотрена блокировка (механическая или электронная) подачи газа к основной горелке, если нет свободного протекания воды, то есть если кран горячей воды не открыт.

    Проточный газовый водонагреватель по своему назначению является агрегатом централизованного водоподогрева, рассчитанным на многоточечный водоразбор.

    Следует напомнить, что подключение газовых приборов должен выполнять только специалист соответствующей службы, а трубопровод подачи газа должен проходить открыто и быть доступным для осмотра. Отдельный вентиль газа на подводящей магистрали обязателен.

    Если в дом проведена холодная вода и имеется газовая плита, можно самим (при разрешении специальной службы) соорудить похожий на ВПГ прибор (рис. 54), принцип нагрева в котором аналогичен. Этот примитивный вариант газовой колонки обычно ставят в домах, где по тем или иным причинам невозможна установка ВПГ промышленного производства.

    Рис. 54. Установка самодельного проточного водонагревателя


    Самодельный газовый водонагреватель проточного типа может быть использован как для подогрева воды для мойки, так и для устройства горячего душа.

    Основной деталью данного прибора является водогрейный короб, представляющий собой стальной корпус с высверленными в боковых стенках и крышке отверстиями.

    Внутри корпуса, вдоль его стенок, располагаются витки медной трубки, один конец которой посредством резинового шланга и 2 хомутов соединяется с патрубком, установленным в магистраль холодной воды (на патрубке обязательно должен быть отдельный запорный вентиль).

    Другой конец трубки, также выведенный из корпуса, посредством шланга из термостойкой резины соединяется с трубопроводом горячей воды, который, в свою очередь, разводит нагретую воду к точкам водоразбора (на схеме это душевой смеситель и смеситель кухонной мойки).

    Короб закреплен на газовой плите подвижно и может откидываться, открывая доступ к горелкам, когда потребности в горячей воде нет (собственно говоря, вскипятить чайник можно и на установленном в рабочее положение коробе, одновременно с нагревом воды – количества теплоты для этого вполне достаточно).

    В самой высокой точке (не ниже верхнего положения душевой сетки) должен располагаться накопительный бак, из которого горячая вода подводится к смесителю. Бак крепится к стене или потолку кронштейнами и имеет 2 патрубка – впускной и выпускной. Выпускной патрубок вваривают в самой нижней части бака, из него вода самотеком поступает к смесителю.

    Расширительный бак призван компенсировать давление, которое возникает в системе при расширении нагреваемой воды. Кроме того, он играет роль накопительной емкости. Чем выше он расположен, тем больший напор горячей воды обеспечивает, когда проточный нагрев прекращен и расходуется уже подготовленная вода.

    Правила безопасности при изготовлении всей системы и ее последующей эксплуатации очень просты.

    Во-первых, хомуты, крепящие термостойкий шланг на подводе к коробу и выходе из него, должны стягиваться болтами с контргайкой – это требуют правила безопасности. Если давление воды сорвет соединительный патрубок, кипящая вода может нанести серьезную травму.

    Во-вторых, собираясь нагреть воду, не следует опускать короб на конфорку, не включив предварительно подачу холодной воды, во избежание расплавления медной трубки.

    Газовые колонки (проточные водонагреватели) фабричного изготовления могут иметь, в зависимости от своего класса и страны-производителя, различный набор опций и степень сложности конструкции.

    Например, ВПГ импортного производства рассчитаны на 2 режима работы (экономное потребление газа и работа на полную мощность). К такой колонке просто необходим счетчик потребления газа.

    Для российских условий более актуален так называемый автоматический регулятор потока (АРП) – он отвечает за поддержание температуры воды на заданном уровне.

    Проточные газовые водонагреватели с АРП обеспечивают поступление из крана воды с постоянной температурой, независимо от возможных перепадов давления подводимой воды. Даже в том случае, если в любой точке водоразбора будет резко открыт или закрыт кран с горячей водой в тот момент, когда человек находится в ванной, он все равно будет гарантирован от неожиданного контрастного душа. Колонка оперативно и совершенно автоматически отрегулирует мощность.

    Как импортные, так и отечественные модели ВПГ последних лет выпуска имеют в своей конструкции предохранительный клапан, отключающий подачу газа в запальную и основную горелки при случайном погасании запального пламени.

    Повсеместно находят широкое применение газовые и водяные входные фильтры, которые предотвращают попадание загрязнений, способных нарушить работу прибора.

    Дополнительные устройства контроля и безопасности могут включать специальный датчик, который контролирует качество отвода продуктов сгорания (тягу) и автоматически прерывает подачу газа в случае ее нарушения (известно, что тяга может заметно ухудшиться или даже совсем пропасть во время сильного ветра, или же может нарушиться просвет вытяжной трубы – во всех этих случаях датчик предотвратит поступление газа в дом).

    Электрические водонагреватели

    Помимо газовых, существуют и электрические водонагреватели. Они могут быть проточными, имеющими сравнительно невысокую мощность нагревательных элементов (от 2 до 6 кВт) (их устанавливают непосредственно перед смесителем или краном), а также накопительного типа, предназначенными для нагрева воды для всего дома.

    Самые простые по конструкции и возможностям – небольшие настенные электронагреватели проточного типа (рис. 55). Имея небольшие габариты, они устанавливаются прямо над (или под) кухонной мойкой, рядом с душевым смесителем и т. д. Могут снабжать горячей водой только душ, только кухонный смеситель или же имеют подключение и к душу, и к смесителю умывальника одновременно.

    Рис. 55. Электрические нагреватели проточного типа: а – автоматический со смесителем; б – с накопительной емкостью


    В конструкциях наиболее простых электронагревателей нагрузка на смеситель вообще не предусмотрена, нагретая вода поступает прямо к душу или крану, без возможности подмеса холодной воды (из-за невысокой степени нагрева этого и не требуется).

    В таких моделях температура воды на выходе регулируется только за счет изменения мощности нагрева (в устройствах совсем примитивных – и того проще, контрольным вентилем на входе в самом простом случае, или рукояткой крана – в моделях, имеющих защиту от давления).

    Более сложные модели этой группы продаются в комплекте со смесителем и арматурой, которая обеспечивает подводку воды одновременно к холодному крану смесителя и в корпус нагревателя.

    Нагретая вода, соответственно, подводится к горячему крану смесителя. Наиболее продвинутые модели допускают даже подключение современных одноручковых смесителей; управление такими приборами полно-стью автоматическое: достаточно открыть кран и нагреватель включается.

    Модели, переходные к более мощным нагревателям многоточечного водоразбора, имеют также накопительный резервуар емкостью до 5 л.

    Основное требование к установке настенного электрического водонагревателя – обязательное заземление и надежное подключение к электросети. Нагреватели, рассчитанные на ток силой в 25 А, требуют для подключения провода сечением не меньше 2,5 мм и двухполюсного изолированного выключателя. Допускается также использование штепсельной розетки, надежно изолированной и рассчитанной на такую же силу тока.

    Крепление к стене – обычное, дюбелями и шурупами, с соблюдением указанной в инструкции ориентации в пространстве (не все электрические водонагреватели допускают размещение в перевернутом виде). В остальном все просто, достаточно лишь не перепутать входной и выходной патрубки, а также правильно установить вентиль.

    Последнее требование особенно актуально для недорогих моделей проточных электрических нагревателей, чья конструкция не рассчитана на высокое давление. Не следует нагружать их в неработающем состоянии. Когда устройство отключено, давление воды должен принимать на себя вентиль, установленный на подающей магистрали.

    В начале эксплуатации, чтобы из корпуса прибора мог выйти воздух, требуется пропускать воду через нагреватель в течение нескольких минут, не включая нагрев.

    Как всякий электроприбор, проточный нагреватель должен иметь в конструкции устройства безопасности и контроля. Простые модели имеют заранее установленную максимальную температуру нагрева. Ее контролирует отрегулированный на заводе датчик давления, который устанавливает объем протекающей воды при минимальном ее давлении (обычно около 3–3,5 л/мин). Если давление ниже установленного предела (через прибор проходит меньше воды), датчик сигнализирует перегрев или временно отключает прибор. Эта функция очень удобна, так как заранее предупреждает об отключении нагрева.

    В отдельных моделях недорогих нагревателей сигнальная функция не предусмотрена вообще, а термовы-ключатель работает только в режиме аварийного предо-хранителя. Поэтому, ориентируясь на низкую цену, следует уточнить, сможет ли нагреватель хотя бы сделать предупреждение, прежде чем отключиться в самый неожиданный момент.

    Если сигнализация все же предусмотрена, такой нагреватель все равно придется отключить. В данном случае функция автоматики предоставлена человеку и выбирать не приходится, иначе водонагреватель может просто сгореть. Радует тот факт, что подобная примитивная техника быстро вытесняется с рынка более совершенной.

    Модели посложнее имеют более совершенные системы контроля, похожие на автоматику, и сами нагреватели менее зависимы от колебаний и перепадов давления в подводящей магистрали.

    При увеличении температуры воды выше установленного предела (в моделях без смесителя он может составлять 50 или даже 45 °С) термовыключатель размыкает электрическую цепь и нагрев прекращается до тех пор, пока температура не понизится, после чего включение происходит автоматически. Этот цикл повторяется до того момента, пока поток воды не будет отрегулирован соответствующим образом или не отключится один из нагревательных элементов.

    Такая полуавтоматическая схема работы все же не вполне удобна – она еще требует каких-то действий, если постоянное колебание температуры на 2–5, а то и на 10 °С не устраивает владельца дома.

    Более плавно и уже совсем без участия человека реагируют на изменение обстановки проточные электронагреватели современного типа. Когда водоразбор не-ожиданно увеличивается и давление в общей сети падает, они могут автоматически настроить мощность своих нагревательных элементов и перегрева воды вообще не происходит. В обратном случае, когда давление потока неожиданно возрастает, включается дополнительная спираль и температура нагреваемой воды остается на установленном уровне.

    Серьезные агрегаты используют в своей работе встроенную накопительную емкость и предназначены для мини-централизованного обеспечения горячей водой всего дома.

    Большинство моделей серьезных производителей имеют клапан для защиты от избыточного давления. Его применение позволяет не закрывать вентиль на подводке всякий раз, как нагреватель отключается.

    Хорошим тоном считается также бесступенчатый регулятор и автоматическое поддержание заданной температуры.

    Режимы мощности и несколько нагревательных элементов (ТЭНов), как правило, обеспечивают достаточно широкий диапазон температур на выходе (от 30 до 70 °С).

    Кроме хороших рабочих характеристик, современные модели накопительных водонагревателей имеют еще и эффектный дизайн (например, в виде башни), а их емкость достигает 200 л – этого достаточно для водоснабжения 2–3-этажного коттеджа.

    Электрическая схема накопительного водонагревателя обычно включает в себя несколько независимых термосопротивлений, которые снижают потребление электроэнергии при экономичном режиме. Если последний обозначен в паспорте изделия как отдельный режим работы, нагреватель можно считать гарантированным от образования накипи – нагрев воды до 50–55 °С, реализуемый в режиме экономии, практически не допускает ее появления. В качестве меры защиты от образования накипи могут применяться также встроенные фильтры, смягчающие воду, и специальные покрытия нагревательных элементов.

    Решив приобрести настенный электрический водонагреватель, следует помнить, что подключение к электросети требует особой надежности, обязательным является заземление.

    Читая инструкцию к прибору, необходимо обратить внимание на то, все ли условия подключения соблюдены (определенная сила тока в розетке, соответствие диаметра проводов силе тока и т. д.). При эксплуатации приборов данного вида следует помнить, что сначала производится включение воды, а уже затем – нагрев.

    Комбинированные нагреватели

    Такие нагреватели наиболее рациональны, поскольку обеспечивают и отопление дома, и подачу горячей воды. Но и стоят они недешево. Наиболее популярным прибором подобного типа является АГВ (автоматический газовый нагреватель).

    По принципу устройства все комбинированные си-стемы можно отнести к емкостным, или накопительным: нагретая вода для системы отопления находится в расширительном баке, где проходит также теплообменник системы ГВС (горячего водоснабжения).

    Таким образом, нагревая воду для одного контура, емкостный газовый котел одновременно обеспечивает нагрев воды для другого. В ряде моделей котлов предусмотрен также раздельный нагрев того или иного контура.

    Комбинированные устройства имеют сложную инженерную конструкцию с несколькими степенями защиты (рис. 56). Для них обязательно присоединение к вентиляционному отверстию или дымоходу, через который выводятся продукты сгорания.

    Рис. 56. Современный газовый котел: а – внешний вид; б – схема работы: 1 – устройство контроля; 2 – прерыватель тяги; 3 – расширительная емкость; 4 – теплообменник; 5 – газовая горелка; 6 – воздушный вентиль автоматический; 7 – теплообменник системы водоснабжения; 8 – предо-хранительный клапан; 9 – арматура подачи газа; 10 – устройство, предотвращающее потерю отопительной воды; 11 – устройство управления («только подогрев», «только отопление» или «подогрев и отопление»); 12 – насос циркуляционный; 13 – наполнительный вентиль


    Существуют и более сложные конструкции, в которых возможен отвод продуктов сгорания через наружную стену, в таких котлах применяется специальный вытяжной вентилятор, который одновременно ускоряет теплообмен. В некоторых моделях котлов, рассчитанных на больший разбор горячей воды, проточный нагрев имеет отопительная вода, которая нагревается, проходя через накопительный бак горячего водоснабжения.

    Монтаж системы водопровода

    Монтировать систему водопровода без системы отопления несколько проще.

    Конструкторских решений прокладки водопровода много. Здесь речь пойдет о 2 видах: традиционной, с накопительной емкостью вверху, и менее популярной, с накопительной емкостью внизу.

    Водопровод прокладывают из труб диаметром 15 и 10 мм: первые нужны для монтажа основных линий, а трубы меньшего диаметра – для подведения к различным приборам.

    Соединительные приспособления и запорная арматура такие же, как и при проведении системы водяного отопления. Принципы соединения и укладки труб тоже аналогичны.

    Схема оборудования дома автономным водопроводом с верхней напорной емкостью дана на рисунке 57. Причем в данном случае представлена универсальная схема: на ней показано проведение как водопровода, так и горячей воды и отопления – стоит только установить АГВ, радиаторы, расширительный бачок и приобрести газовый баллон.

    Рис. 57. Схема оборудования дома автономным водопроводом с верхней подачей воды: 1 – водозаборник с фильтром; 2 – электронасос; 3 – колодец; 4 – подающая труба; 5 – газовый баллон; 6 – обратная труба системы водяного отопления; 7 – радиатор; 8 – газовая водогрейка; 9 – расширительный бачок; 10 – подпитывающая труба; 11 – газовая труба; 12 – блок управления насосом; 13 – ящик; 14 – напорная емкость; 15 – поплавок; 16 – рычаг; 17 – теплоизоляционный материал; 18 – верхняя крышка; 19 – отделение элементов управления; 20 – управляющая тяга с флажком; 21 – датчик верхнего уровня; 22 – ось качания рычага; 23 – датчик нижнего уровня; 24 – переливная труба; 25 – электромагнитный клапан; 26 – газовая колонка; 27 – труба к потребителям холодной воды; 28 – труба к потребителям горячей воды; 29 – канализационная труба; 30 – сливной колодец


    Однако, если нет средств или возможностей для проведения отопления, ту часть трубопровода, которая соединена с АГВ, монтировать не нужно. В данном случае газовый баллон можно присоединить к газовой колонке и горячая вода все равно будет. Но при этом необходимо оснастить систему электромагнитным клапаном, который будет перекрывать расходную трубу из накопительной емкости. Делают это для того, чтобы вода поступала к газовой колонке прямо от насоса: при этом будет достигнуто максимальное давление воды, напор окажется сильнее и колонка станет более надежной. Из схемы видно, что накопительная емкость установлена на чердаке. Емкостью может служить любой резервуар большого объема (до 200 л).

    Поскольку в нем всегда будет находиться вода, желательно, чтобы он был сделан из нержавеющей стали или дюралюминия. При использовании в качестве накопительной емкости обычной железной бочки необходимо ее предварительно очистить и покрасить водостойкой краской.

    Практически идеальной накопительной емкостью является эмалированная ванна. Однако и у нее есть один недостаток – она слишком тяжелая, но зато обладает достаточным объемом и не ржавеет, к тому же имеет 2 отверстия – входное и переливное, которые удобны для подсоединения к системе.

    Такой водопровод удобно проводить в дачном домике. Но если его предполагается устроить в доме, где живут и зимой, тогда емкость следует утеплить. Для этого надо из досок соорудить ящик, поставить в него ванну и засыпать пространство между ванной и стенками ящика теплоизолятором (опилками, керамзитом, шлаком). Ящик следует закрыть дощатой крышкой, а сверху установить коробок с датчиками уровня.

    Чтобы в эмалированной ванне, служащей накопительной емкостью, всегда была вода, необходимо сделать регулирующее поплавковое устройство любой конструкции, но лучше бесконтактное. В кронштейнах крышки шарнирно закрепляют рычаг с поплавком на нижнем конце. Как только в баке изменяется уровень воды, рычаг своим верхним плечом перемещает управляющие тяги с флажками.

    Второй вариант монтажа водопроводной системы отличается от первого тем, что емкость установлена в подвале. Несомненное преимущество подобного устройства в том, что в подвале не бывает минусовых температур и накопительный бак не надо утеплять. При этом емкость для воды должна быть почти герметичной, лишь с одним выходным отверстием (то есть без расширительного бачка).

    Накопительный бак закрывают текстолитовой крышкой, которую крепят к баку болтами; между крышкой и болтами укладывают резиновые прокладки. Чтобы сохранить герметичность, отверстия под болты сверлят так, чтобы зазор оставался минимальным. Кроме того, при сборке отверстия уплотняют резиновыми шайбами.

    Необходимо отметить, что напора воды, который создается в этой системе, хватит не только для дома, но и для полива огорода.

    Такая система работает по следующему принципу: насос с водоприемником подает воду из колодца одновременно и в расходную систему, и в бак (рис. 58), который становится уже не накопительным, а напорным. У бака нет сообщения с атмосферой, воздух начинает сжиматься и выталкивает воду из бака. Таким образом создается нужный напор.

    Рис. 58. Водопровод с пневмонапором: 1 – водоприемник с обратным клапаном; 2 – электронасос; 3 – напорный бак; 4 – колодец; 5 – блок управления; 6 – манометр; 7 – вентиль; 8 – датчики уровня; 8 – расходная труба


    Насосом, качающим воду из колодца, управляет специальное тиристорное устройство, которое автоматиче-ски поддерживает уровень воды. Датчиками уровня являются 2 электрода из медной проволоки диаметром 2,5 мм. Их прикрепляют к крышке бака на расстоянии 20 мм один от другого, причем верхний электрод располагают на том уровне, на котором воздух в баке сжат до 1,5 атм. Работает данное приспособление по принципу замыкания-размыкания цепи «электроды – вода – стенка бака – масса». Цепь размыкается – насос включается, и наоборот, замыкание цепи приводит к выключению насоса.

    Монтаж внутренней канализационной сети

    Внутренняя сеть канализации предназначена для отвода сточных вод от сантехнических приборов в стояк или стояки – вертикальные участки внутренней канализации, имеющие вывод в наружный канализационный трубопровод.

    Внутреннюю сеть лучше собирать из пластиковых труб. Герметизация их раструбных соединений не представляет особого труда благодаря применению резиновых уплотнительных колец: установив кольцо в желобке раструба, в него вводят гладкий конец трубы, который для облегчения скольжения можно смочить мыльным раствором.

    Если срез гладкого конца трубы не имеет фаски, ее лучше снять самостоятельно, чтобы еще больше облегчить соединение. Когда метка на гладком конце трубы достигнет раструба, соединение можно считать законченным. Отсутствие перекосов уплотнительного кольца легко проверить, поворачивая соединенные части относительно друг друга – легкость вращения сигнализирует о правильном положении уплотнителя.

    Большой выбор фитингов и соединительных частей еще больше упрощает монтаж пластиковых канализационных труб. Для отводов мойки, умывальника или ванны достаточно трубы с просветом, равным 50 мм (минимальный составляет 30 мм), стояк и отвод унитаза должны иметь внутренний диаметр не менее 100 мм.

    Планируя размещение канализационных трубопроводов, важно учитывать следующее.

    Прежде всего было бы целесообразно сгруппировать все санитарно-технические приборы вокруг стояка, чтобы свести к минимуму горизонтальные участки, наиболее подверженные засорам. Дело в том, что скрыть в меж-этажном перекрытии или в подполье горизонтальную трубу достаточно большого диаметра весьма не просто, а учитывая необходимость соблюдать правильный уклон, протягивать длинные «нитки» практически по диагонали сквозь балки и лаги сложно вдвойне.

    В крайнем случае, если планировка дома не позволяет сгруппировать все приборы вокруг одного стояка, лучше предусмотреть 2 вертикальных участка, чем прокладывать несколько горизонтальных трубопроводов к одному стояку.

    Во избежание разряжения в канализационных трубах и обратного тока сточных вод стояк канализации не должен иметь глухого верхнего конца; вертикальную трубу выводят на чердак или даже на крышу, в случае если дом имеет мансарду.

    Кроме того, желательно иметь отдельную ревизию на каждом участке трубопровода, чтобы в случае засорения какого-либо узкого места не возникало проблем с прочисткой.

    Если внутренняя канализационная сеть монтируется из чугунных труб, крепление горизонтальных участков (обычно располагаемых ниже уровня пола) должно устанавливаться через каждые 2 м. Элементы крепления могут опираться как на стену (наименее предпочтительный вариант), так и на кирпичные столбы-подпорки.

    Собирать канализационную сеть удобнее всего на верстаке отдельными участками, в этом случае герметизация стыков наиболее удобна.

    Герметизацию стыков традиционно производят зачеканкой на 2/3 глубины раструба смоляным жгутом с последующей заливкой оставшейся 1/3 цементным раствором (9 частей цемента марки 300 на 1 часть воды).

    Цемент можно заменить асбестоцементной смесью (асбестовое волокно плюс цемент марки не ниже 400 в пропорции 1 : 2). Смесь готовится заранее, и только непосредственно перед употреблением ее разбавляют водой (около 1/10 массовой части).

    Избежать утомительной и трудоемкой зачеканки уплотнителя поможет герметизация раструбов водонепроницаемым расширяющимся цементом. Он быстро затвердевает, расширяясь и самоуплотняясь. Смоляная прядь в этом случае вообще не нужна; раструбное соединение центрируют и целиком заполняют раствором (2,5 части воды на 1 часть расширяющегося цемента), предварительно обеспечив уплотнение несколькими витками пряди возможных щелей в глубине раструба (при вертикальной сборке фрагмента).

    Подготовив внутреннюю сеть канализации, можно переходить к окончательной сборке водоводов и подключению элементов сантехники, однако прежде придется затратить немного времени на теплоизоляцию трубопроводов горячей воды.

    Собственно говоря, изолировать предстоит лишь главный стояк и расширительный бак (если он находится на неотапливаемом чердаке). Если не изолировать стояк, возможен перегрев помещений, через которые он проходит. Трубы отопительной системы, проходящие в жилых комнатах и кухне, изолировать не нужно, а вот изоляцией подоконных ниш следует заняться всерьез, пока доступ к ним не перекрыт радиаторами.

    Целесообразность расположения излучающих элементов в нишах под окнами не подлежит сомнению: только так поднимающийся от батареи теплый воздух наилучшим образом смешивается с холодным, проникающим сквозь щели в оконных проемах и вентиляционные отверстия рам.

    Ниша как таковая также имеет свое оправдание: в ней скрывается часть радиатора, благодаря чему он не вы-ступает в пространство комнаты, а трубопроводы системы отопления можно устраивать практически вплотную к стене.

    Но такая привычная ниша имеет один существенный недостаток: она делает стену тоньше и потери тепла в этом месте резко возрастают. Пока батарея греет улицу, приходится поддерживать неоправданно высокую температуру в котле. Результат – сокращение ресурса его службы и увеличение расходов на электроэнергию или газ (если котел газовый и установлен счетчик газа).

    Данную проблему можно решить с помощью любого теплоизоляционного материала, служащего утеплителем. Им закрывают внутреннюю поверхность ниши, а поверх него закрепляют лист алюминиевой фольги.

    В результате не только прекратятся потери тепла, но и эффективность батареи возрастет почти в 1,5 раза за счет преобладания теплового излучения над конвекцией. Соответственно, и мощность нагревательного котла можно будет снизить без какого-либо ущерба.

    Особенности установки сантехники в частном доме

    Установка сантехнического оборудования в частном доме и коттедже имеет некоторые особенности, о которых следует упомянуть.

    Установка мойки или раковины умывальника с подключением к отводной трубе современного пластикового сифона не представляет никаких сложностей. Металлический сифон соединяют с отводной трубой дополнительным патрубком диаметром 32 мм.

    В том случае, если металлический сифон подключается к мойке или раковине, уже закрепленной на кронштейнах, следует особенно внимательно проследить за правильностью установки резиновых уплотнительных колец.

    При установке ванны необходимо соблюсти несколько важных требований:

    – во-первых, ванна должна иметь уклон в сторону выпускного отверстия;

    – во-вторых, расстояние от поверхности пола до кромки выпускного отверстия должно составлять не менее 145 мм, для того чтобы обеспечить беспрепятственное подключение сифона с выпуском.

    Устанавливая выпуск, необходимо проверить наличие резиновых прокладок.

    Герметизация стыка сливной трубы и выпуска производится по обычной методике: с уплотнением кольцевого зазора льняным жгутом и последующей герметизацией стыка цементным раствором или смесью цемента с песком в соотношении 1 : 1.

    Чтобы замазка в процессе эксплуатации сантехнического оборудования не выкрашивалась, свежий цементный шов оборачивают тканевой полосой или бинтом, а поверх вновь наносят жидкий раствор цемента.

    Установка унитаза также требует соблюдения определенных правил. Крепление унитаза к полу может быть клеевым, с помощью эпоксидного клея, или традиционным, шурупами к доске (тафте), заделанной заподлицо с поверхностью пола.

    При посадке унитаза на клей место установки предварительно очищают от пыли и мусора, высушивают и обезжиривают. Аналогично подготавливают основание унитаза.

    Смешав клей с растворителем, состав наносят на обе поверхности, устанавливают унитаз на место и плотно прижимают его к полу.

    Если соединение с раструбом канализации не предполагает использования специальных уплотнителей, одновременно с установкой производят и предварительную герметизацию стыка: на выпуск унитаза наматывают жгут уплотнителя (необходимо проследить за тем, чтобы конец жгута не свисал в трубу, иначе он может стать причиной засорения).

    Работа с эпоксидным клеем требует точного соблюдения инструкции и мер предосторожности:

    – все действия следует выполнять в резиновых перчатках или рукавицах;

    – по окончании работ руки нужно вымыть теплой водой с мылом;

    – попавшие на кожу клей и отвердитель необходимо сразу же удалить любым растворителем и промыть пораженное место теплой водой;

    – температура при работе с эпоксидным клеем должна быть не ниже 10 °C.

    Крепление унитаза традиционным способом начинают с изготовления и установки тафты. Лучше всего для нее подходит толстая дубовая доска.

    Если унитаз с прямым (вертикальным) выпуском, отверстие под него отмечают на поверхности тафты, высверливают по периметру, а оставшиеся перемычки перерубают стамеской.

    Перед установкой тафту следует проолифить, чтобы продлить срок ее службы, а в ее нижнюю поверхность набить гвозди так, чтобы они выступали на 20–30 мм и надежно связывали тафту с цементной подушкой.

    Закончив все эти предварительные операции, подготовленную выемку в полу заполняют раствором и устанавливают тафту на место.

    Когда цемент схватится, приступают к установке самого унитаза. Шурупы для крепления необходимо обработать любой жирной смазкой; эта превентивная мера облегчит возможную замену унитаза в будущем. Чтобы исключить отколы и трещины, под головки крепежных шурупов, кроме шайб, устанавливают еще и резиновые прокладки.

    Закрепив унитаз, раструб канализационной трубы герметизируют смоляной прядью и раствором цемента.

    Испытание собранного трубопровода

    Когда трубопровод будет собран, необходимо проверить его на прочность и плотность.

    Чтобы провести подобное испытание, следует наполнить трубопровод водой. Для этого закрывают все краны на основных трубах и в доме. На радиаторах кран открывают, чтобы продуть батареи воздухом. После этого медленно открывают главный вентиль системы и заполняют ее водой.

    Затем осматривают узлы соединений и трубопроводной арматуры, а места, где образовалась течь, отмечают с помощью мела. Воду выпускают, чтобы была возможность устранить течь.

    После этого обязательно следует убедиться в герметичности всех соединений трубопровода под давлением. Этот способ поможет также проверить и его прочность. Появление капелек жидкости на поверхности трубопровода является свидетельством гидропроницаемости смонтированной системы.

    Детали, имеющие дефекты (трещинки, поры и т. д.), следует заменить, соединения – подтянуть. Только после этого испытание под давлением повторяют снова. На заключительном этапе можно подключить электро– и газонагреватели.

    После того как поставили сантехнику и проверили водопровод, необходимо позаботиться о том, чтобы работа была принята представителями необходимых ведомств (газовиками, пожарными, службой БТИ и др.) и на руках владельца дома оказался акт из районной комиссии о приемке жилого помещения или изменений, произведенных в нем.

    Дворовая канализация и туалеты

    Дворовая канализация представляет собой участок канализационной системы, соединяющий выпуск из дома с уличным коллектором или очистительными сооружениями.

    Говоря об устройстве канализационной системы, нельзя обойти вниманием такой важный момент, как очистка сточных вод. Как известно, вода, используемая в быту, подвергается минеральным, органическим и бактериальным загрязнениям.

    Минеральные загрязнения – это песок, глина, шлак, растворы минеральных солей, кислот и щелочей.

    Органические загрязнения бывают животного и растительного происхождения. К ним относятся остатки овощей и фруктов, физиологические выделения животных и людей и др.

    Бактериальные загрязнения представляют собой скопления различных патогенных бактерий и вирусов.

    В сточных водах могут быть возбудители таких заболеваний, как сибирская язва, полиомиелит, дизентерия и др.

    По физическим свойствам загрязнения сточных вод бывают растворенными, нерастворенными и коллоидными. Состав коллоидных и растворенных загрязнений характеризуется содержанием в них жиров, белков, углеводов, хлоридов и др. Количество нерастворенных загрязнений на одного человека в сутки составляет 65 г.

    Все органические вещества при контакте с кислородом имеют свойство окисляться, поэтому конечный продукт очистки вод – минерализованные органические вещества.

    Существует несколько способов очистки сточных вод. К ним можно отнести механический, химический и биологический (биохимический) методы. Для того чтобы уничтожить вирусы и бактерии в стоках, используют обеззараживание, или дезинфекцию, сточных вод.

    Механическая очистка. Этот способ применяют для извлечения из сточных вод имеющихся в них нерастворенных примесей. Процесс производится путем процеживания, отстаивания и фильтрования грязных стоков.

    Для извлечения крупных частиц используют песколовки, решетки, жироловки, нефтеловушки, маслоотделители, фильтры, отстойники и пр.

    С помощью решеток задерживают крупные загрязнения (тряпки, бумага, всевозможные остатки довольно больших размеров).

    Песколовки служат для улавливания нерастворенных минеральных примесей, то есть шлака, песка, осколков стекла.

    Отстойники используют для очистки сточных вод от имеющихся в них взвесей.

    К химическим методам очистки относятся коагулирование, нейтрализация, экстракция, сорбция, элек-тролиз и др.

    В процессе коагулирования в сточные воды добавляют реагент, который коагулирует (укрупняет) частицы примесей, а также превращает их в нерастворимые. При невозможности этого превращения реагенты лишь изменяют реакцию сточных вод (нейтрализуют, обесцвечивают и пр.), в результате чего растворимые вещества становятся безвредными.

    Суть электролитического метода состоит в том, что через загрязненные воды пропускают постоянный электрический ток. При этом образуются ионы электролитов в воде и в растворе. Направляясь к аноду или катоду, они составляют новые соединения (например, гидроксид железа), которые впоследствии действуют как реагенты.

    Биологические методы – это все мероприятия, в основу которых положена жизнедеятельность микроорганизмов, находящихся в сточных водах и способствующих окислению и минерализации органических веществ, а значит, лучшему их извлечению. Сооружения, используемые для этих целей, называются окислителями.

    Окислители можно разделить на 2 типа:

    1) емкости, в которых очистка сточных вод осуществляется естественным путем;

    2) сооружения, дающие возможность произвести очистку искусственным способом.

    При использовании первого способа очищение сточных вод происходит очень медленно. Но если применить для этого биофильтры и аэротенки, то процесс очистки станет значительно интенсивнее.

    Дезинфекцию (обеззараживание) сточных вод проводят искусственным способом, добавляя хлор, хлорную известь и гипохлорид натрия. Хлор добавляют в стоячую воду в газообразном виде или в виде хлорной извести. Одним из перспективных методов в настоящее время считается хлорирование воды гипохлоридом натрия, который получают путем электролиза концентрированного раствора поваренной соли.

    При очистке сточных вод любым описанным выше способом образуется осадок из-за выпадения нерастворенных веществ в отстойниках. Такой осадок, состоящий из твердых веществ, значительно разбавленных водой, обычно бывает в большом количестве.

    В сыром виде при очистке бытовых сточных вод осадок имеет неприятный запах и считается наиболее опасным в санитарном отношении, потому что содержит огромное количество болезнетворных бактерий и яиц гельминтов.

    Для того чтобы уменьшить количество органических примесей в осадке и придать ему хорошие санитарные показатели, осадок обрабатывают с помощью анаэробных микроорганизмов, то есть подвергают сбраживанию в предназначенных для этих целей сооружениях (септики, отстойники и метантенки).

    Септики и отстойники имеют две функции, одна из которых – извлечение из сточных вод нерастворенных веществ путем отстаивания, другая же – сбраживание образующегося осадка. Метантенки предназначены только для сбраживания.

    Для того чтобы уменьшить влажность осадка и его объем, используют иловые пруды, иловые площадки и установки для механического обезвоживания. Кроме этого, в промышленных условиях производят термическую сушку предварительно обезвоженного осадка. Но для бытовых целей вышеуказанные методы не применимы.

    Основным этапом проектирования канализации является составление схемы канализации, то есть плана с нанесенными на него элементами канализации (сетями, насосными станциями, очистными сооружениями и др.). Для бытовой канализации требуется схема прокладки и подключения труб, установки коллектора и т. д.

    При составлении такой схемы необходимо учитывать следующие факторы:

    – конфигурация и размеры канализуемого объекта;

    – мощность и расположение близлежащих водоемов, которые могут служить местом сброса сточных вод после очистки;

    – рельеф местности;

    – грунтовые условия;

    – экономические, санитарные условия и др.

    Поскольку прокладывание канализации зависит от многих причин, то невозможно использовать какие-либо типовые схемы, то есть всякий раз нужно вычерчивать индивидуальный план для прокладки труб и установки канализационных элементов.

    Система канализации формируется из следующих основных элементов: внутренних канализационных устройств и наружной канализационной сети.

    Внутренние канализационные устройства применяются для приема сточных вод и удаления их за пределы жилого дома. Они состоят из сантехнических приборов (раковин, умывальников, моек, ванн, унитазов, биде, писсуаров), сети отводящих труб, стояков и выпусков до дворовой канализационной сети.

    Наружная канализационная сеть представляет собой сеть трубопроводов, транспортирующих сточные воды самотеком к насосным станциям или очистным сооружениям. Уличная канализационная сеть принимает сточные воды от дворовой канализации и имеет один или несколько коллекторов.

    Коллектор – это участок канализационной сети, который принимает сточные воды из одного или нескольких уличных трубопроводов.

    Трубопровод, предназначенный для отведения очищенных сточных вод в водоем, называется выпуском.

    Как правило, канализационную сеть рассчитывают на частичное наполнение труб. Самотечный режим течения с частичным наполнением сечения трубопроводов дает возможность:

    – создать небольшой резерв в сечении труб для пропуска расхода, превышающего расчетный;

    – создать лучшие условия для транспортировки взвешенных загрязнений;

    – обеспечить вентиляцию сети для удаления выделяющихся из сточной воды вредных и опасных газов.

    Температура бытовых сточных вод на выходе из жилого здания составляет не меньше 7 °С даже в самое холодное время года. Этот фактор позволяет прокладывать канализационные трубы на глубине меньшей, чем глубина промерзания грунта.

    Глубину закладки канализационных труб нужно брать с таким расчетом, чтобы исключить возможность разрушения труб проезжающим автотранспортом. К примеру, керамические трубы, получившие в последнее время наибольшее распространение, могут повреждаться на глубине меньше 70 см. Если нет возможности заглубить канализационную сеть, то следует применять трубы из более прочного материала (например, железобетона).

    Максимальная глубина закладки трубопровода зависит от того, каким способом производят работы (открытым или закрытым), а также от грунтовых условий. При открытом способе глубина траншеи в сухом грунте должна составлять 7–8 м, во влажном грунте – 5–6 м. При использовании закрытого способа прокладки (щитовая проходка) глубина заложения практически не ограничена. Тем не менее стоимость строительства трубопроводов за-крытым способом даже с применением современных технологий еще довольно значительна.

    В связи с этим глубину заложения канализационных труб следует ограничивать. При разработке плана укладки канализационных труб необходимо увязать расположение трубопроводов с расположением всевозможных подземных коммуникаций.

    Несколько слов необходимо сказать о формах труб, используемых при устройстве канализационной сети. Обычно применяют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапециевидной форм (рис. 59).

    Рис. 59. Поперечное сечение труб: а – круглое; б – полукруглое; в – полуэллиптическое; г – банкетное; д – яйцевидное; е – эллиптическое; ж – полукруглое с прямыми вставками; з – яйцевидное перевернутое; и – лотковое; к – пятиугольное


    Наиболее распространенными считаются трубы с круглой формой поперечного сечения. Это связано с тем, что они имеют наименьшие затраты при изготовлении, обладают хорошими гидравлическими характеристиками, а также рядом прекрасных технических и эксплуатационных качеств (например, сопротивление внешним нагрузкам, удобство и технологичность при укладке).

    Помимо этого, трубы круглого сечения довольно легко очищаются от образовавшегося осадка гидравличе-ским способом с использованием шаров и цилиндров.

    По мере того как увеличивается диаметр трубы круглого сечения, давление грунта и временной внешней нагрузки значительно возрастает. Для того чтобы снизить давление в стенках труб, своду придают полуэллиптическое сечение. Иногда используют трубы с яйцевидной формой сечения, выдерживающей довольно высокие статические и динамические нагрузки, но имеющей ряд недостатков: высота канала и глубина заложения больше, чем для труб круглого сечения при одинаковой пропускной способности. Кроме этого, в трубах эллиптиче-ского сечения намного быстрее образуется осадок, отлагающийся на стенках. В тех местностях, где имеются плывуны и грунт очень влажный, применяют лотковую форму. Это позволяет прокладывать канализационные сети на меньшей глубине.

    Устройство канализационной системы в частном доме и коттедже

    Работы по устройству канализации в частном доме практически ничем не отличаются от этих же работ в городской квартире, за исключением того, куда производится отвод сточной жидкости. Наружная канализационная сеть имеет 2 источника приема сточных вод. Во-первых, если есть возможность, то канализационные трубы подключают к центральной канализационной сети, во-вторых, если такой возможности нет, то устраивают сливные ямы, так называемые ямы-шамбо.

    Яма-шамбо

    Сливную яму делают или непосредственно во дворе частного дома, если имеется возможность для въезда специальной ассенизационной техники, или на улице, ближе к проезжей части.

    Сначала роют яму глубиной примерно 3–4 м и диаметром 1,5–2 м. Эти размеры зависят от того, каким образом яма будет отделана внутри – выложена кирпичом, бетонными кольцами или полностью забетонирована. Иногда в качестве сливной ямы используют большую металлическую или бетонную емкость, которую просто зарывают в землю.

    Содержимое ямы время от времени выкачивают и вывозят в специально отведенные для этих целей места ассенизационные машины. Таким образом, по сути это не что иное, как вывозная канализация.

    Проложив канализационные трубы внутри дома, их подключают к стояку, который выводят наружу. К наружному концу стояка подключают канализационную трубу, выведенную непосредственно в сливную яму-шамбо.

    Особенности прокладки канализационной сети в подвальном помещении

    Порой возникают такие ситуации, когда необходимо в подвале дома установить унитаз и умывальник, а иногда и ванну. При этом естественного слива в канализацию не имеется.

    Решается такая проблема довольно просто. В настоящее время для этих целей производятся малогабаритные откачивающие установки. В качестве примера можно рассмотреть установку КН 32–0,4.

    Такой агрегат, как, впрочем, и все остальные подобного класса, готов к подключению к унитазу с горизонтальным выходным патрубком.

    Установку монтируют непосредственно за унитазом и соединяют напрямую с помощью уплотнительной манжеты. Через вход от унитаза фекальные массы поступают в установку, размельчаются и перекачиваются в трубу, а потом в канализационный стояк. Высота, на которую агрегат подает сточные воды для слива в канализационную трубу, составляет 6,5 м.

    Кроме этого, в установке существует еще 2 ввода: для грязной воды из ванны и умывальника. Все стоки выводятся через один патрубок, а через другой из установки удаляется очищенный воздух. Второй патрубок подключают к вентиляции или через свободную циркуляцию в туалете. Очищенный воздух выходит через вентиляционное отверстие.

    Установка КН 32–0,4 предназначена только для одного унитаза и приема сточных вод от двух дополнительных санитарно-технических приборов.

    Люфт-клозет

    В местностях с низким уровнем залегания грунтовых вод обычно строят выгребные дворовые уборные (с ямой-шамбо) или люфт-клозеты (утепленные уборные при доме, с плотно закрытым выгребом).

    Размеры выгребной ямы, которую очищают 2 раза в год (обычно весной и осенью), определяют из расчета 0,5 м на каждого человека, проживающего в доме. Оптимальная глубина выгребной ямы – 1,5 м, ширина – не менее 0,8 м. Дно устраивают таким образом, чтобы имелся небольшой уклон в сторону люка для очистки. При устройстве туалета на приусадебном участке следует помнить следующее: грунтовые воды должны постоянно находиться ниже дна выгреба примерно на 1 м, их подъем выше данной отметки недопустим. Более подробно о яме-шамбо было сказано ранее.

    Как правило, при устройстве люфт-клозета приходится делать выгребную яму в непосредственной близости от фундамента. Саму уборную размещают в северной, теневой части дома, у торцовой стены здания.

    Нередко люфт-клозет имеет отдельную вытяжку, не сообщающуюся с вентиляционной трубой выгреба (люфт-каналом). Для обеспечения лучшей очистки воздуха в уборной люфт-канал и вытяжку проводят рядом с дымоходом печи или трубами местного водяного отопления. В вытяжной трубе, выведенной выше печной трубы на 500 мм, можно установить вентилятор форточного типа, что усилит тягу.

    Приемную воронку люфт-клозета, оснащенную откидным сиденьем и закрывающейся крышкой, изготавливают из любого подходящего материала (оцинкованной кровельной стали, листовой латуни и др.) в форме конуса. Внутреннюю часть этой воронки смазывают жидкой смазкой, а снаружи покрывают краской.

    Приемная воронка нуждается в регулярной обработке теплой водой с мылом. А чтобы избавиться от запаха сероводорода, вызванного процессами кислого брожения в выгребной яме, придется использовать известь: 10 кг вещества на 50 л воды (данного средства достаточно для обработки ямы объемом 0,5 м3).

    Для удобства вместо воронки на высоте 42–45 см от уровня пола можно установить унитаз. Желательно отдать предпочтение модели с наклонным козырьком.

    Перед установкой унитаза убирают дно сифона: сверлом с победитовыми наплавками делают отверстие, которое постепенно расширяют с помощью острого зубила. Такая работа требует времени и терпения, однако описанные действия позволят уберечь поверхность керамического унитаза от появления трещин. Стык между сточной трубой и унитазом цементируют, а сам унитаз крепят к полу.

    Прежде чем установить воронку или унитаз в полу (перекрытии), делают сток: нижний конец трубы опускают в выгреб на 30–40 см ниже начала люфт-канала, плотно закрепляют в перекрытии выгреба, тщательно заделывают и изолируют швы, при этом угол наклона сточной трубы должен составлять не менее 40°. Диаметр сточной трубы (обычно берут чугунные, стальные, асбестоцементные или керамические трубы) – 10–15 см, а люфт-канала – 13 см.

    Особенности прокладки канализационной сети вблизи дорог, тротуаров, газопроводов и других коммуникаций

    Порой при укладке канализационных труб приходится сталкиваться с такой проблемой, как их пересечение с автомобильными дорогами, тротуарами, трубопроводами иного назначения и др.

    Пример рационального размещения канализации и других сетей подземных коммуникаций в поперечном сечении проезда показан на рисунке 60.

    Рис. 60. Схема рационального размещения подземных коммуникаций вдоль дорог


    Крупные канализационные сети прокладывают через овраги, проезжую часть, тротуары и прочие препятствия в виде дюкеров, эстакад и переходов. Но в частном секторе этого, конечно, нет, поэтому устройство канализации, тянущейся от дома, имеет некоторую специфику.

    Сначала в намеченном месте прокладывают траншею глубиной 1,5–2 м и шириной 1,5 м, после чего помещают в нее трубы. Если трубы пластиковые, их следует защитить от механических повреждений металлическим кожухом. Чугунные, керамические и асбестоцементные трубы можно укладывать в траншею без защитного кожуха.

    Следующий этап – либо подключение труб к центральному коллектору городской канализационной сети, либо операция по опусканию конца трубы в сливную яму.

    Если на пути прокладки канализационных труб встречаются трубопроводы другого назначения, то, прежде чем копать траншею, следует согласовать эти действия с соответствующими инстанциями, то есть получить от них разрешение и схемы расположения коммуникаций.

    Устройство дождевой (ливневой) канализации

    Кроме того что дождевые и талые воды попадают в ливневую канализацию с поверхности почвы, они еще отводятся с крыш домов. Такие водостоки называются внутренними.

    Как правило, водостоки устраивают из напорных асбестоцементных, стеклянных или пластмассовых труб. При наличии вибрационных нагрузок используют стальные трубы.

    Водосточные воронки бывают нескольких видов (рис. 61). Они состоят из корпуса, устанавливаемого в перекрытие, рамы, решетки (колпака) для задержания мусора. Воронку герметично соединяют с кровлей, для того чтобы влага не просачивалась и не вредила перекрытиям. Слой гидроизоляции с помощью болтов фиксируют между корпусом и рамой и заливают мастикой. Наиболее часто используемыми являются водосточные воронки диаметром 80, 100, 150 и 200 мм.

    Рис. 61. Водосточные воронки: а – плоские воронки с решетками; б, в – колпаковые воронки; 1 – решетка; 2 – рама; 3 – корпус; 4 – струевыпрямитель; 5 – колпак


    Воронки с решетками устанавливают на плоских кровлях, воронки с колпаками – на скатных и плоских кровлях. Для того чтобы увеличить пропускную способность водосточных воронок, применяют струевыпрямители, не позволяющие образовываться завихрениям у края воронки и препятствующие сужению проходного сечения.

    Отводные трубы, которые соединяют несколько водосточных воронок, монтируют в виде подвесных трубопроводов. В стояки отводится атмосферная влага от воронок или отводных труб.

    Водосточные воронки устанавливают на определенном расстоянии друг от друга с учетом рельефа кровли, конструкции здания, расчетной площади водосбора.

    Как правило, воронки располагают в рядах колонн, на границе отдельных пролетов, в наиболее низких местах перелома профиля крыши или разжелобка. В местах наличия деформационных швов воронки устанавливают по обе стороны шва. На кровле должен иметься уклон 0,01–0,015° к водосточным воронкам, так чтобы на крыше не оказалось мест, где будет скапливаться вода.

    Площадь водосбора определяют как горизонтальную проекцию участка крыши, с которого вода стекает к воронке. Тип и диаметр водосточной воронки или стояка выбирают с таким условием, чтобы расчетный расход не превышал максимально допустимых расходов.

    Отводные трубы и горизонтальные участки выпусков рассчитывают так же, как канализационные трубопроводы. Трассировка дождевой канализации аналогична принципам трассирования бытовой канализационной сети. Гидравлический расчет дождевой сети выполняют таким же способом, как и расчет бытовой сети. Необходимо отметить, что атмосферные и талые воды поступают в закрытую водосточную сеть через дождеприемники (рис. 62), которые представляют собой колодцы, закрытые решеткой. Они бывают круглой или прямоугольной формы. Дно такого колодца имеет плавные очертания без приямка для осадка. Канава должна присоединяться к закрытой сети через колодец с отстойной частью.

    Рис. 62. Железобетонный дождеприемник: 1 – тротуар; 2 – решетка; 3 – соединительный трубопровод


    Дождеприемники устраивают обычно на перекрестках и пешеходных переходах со стороны притока поверхностных вод, на затяжных участках спусков или подъемов, в пониженных местах при пилообразном профиле лотков улиц, возле частных домов, чтобы обеспечить сток воды от жилища и надворных построек.

    В пониженных местах наряду с дождеприемниками, которые имеют горизонтальное, перекрытое решеткой отверстие в плоскости проезжей части, применяют также дождеприемники с вертикальным отверстием в плоскости бордюрного камня и дождеприемники комбинированного типа с отверстием (как горизонтальным, так и вертикальным).








    Главная | Контакты | Прислать материал | Добавить в избранное | Сообщить об ошибке
