    Глава 1. Атомная артиллерия

    25 мая 1953 г. на пустынном плато в штате Невада проходила испытания огромная 280-мм полустационарная пушка М-65, внешне напоминавшая тяжелое орудие Первой мировой войны. Раздался выстрел, и через 25 секунд пустыня осветилась ярчайшей вспышкой, затмившей солнечный свет, а через секунду к небу стало подниматься грибовидное облако. Так впервые в истории человечества был произведен выстрел ядерным боеприпасом.

    Проектирование 280-мм атомной пушки М-65 (Т-131) было начато в США в 1949 г. Первый опытный образец изготовлен в 1950 г. В том же году его испытали, приняли на вооружение под обозначением М-65 и запустили в серийное производство. С учетом опытного образца в начале 1950-х годов было выпущено 20 пушек М-65.

    Пушка имела скрепленный нарезной ствол длиной в 13 м, затвор пушки поршневой, заряжание картузное и переменный заряд. Нижний станок лафета передней и хоботовой частями опирался на плиты основания. Передняя плита была снабжена штырем, обеспечивавшим наведение в горизонтальной плоскости в секторе 15° (при этом хоботовая часть лафета смещалась по задней плите снования). Посредством перестановки задней плиты основания обеспечивалась возможность кругового обстрела.

    Снаряд подавался с помощью подъемного крана, смонтированного на лафете. Досылание снаряда и заряда в камору производилось с помощью механического досылателя.

    Перевозка орудия производилась двумя седельными тягачами, развернутыми в противоположные стороны. Перевозка системы была возможна лишь по шоссе и хорошим грунтовым дорогам.

    Первым ядерным снарядом, поступившим на вооружение армии США, стал 280-мм снаряд Т-124. Вес его составлял 364,2 кг, а длина — 4,9 калибра. При максимальном заряде начальная скорость достигала 628 м/с, а дальность — 24 км. Минимальная дальность была 15 км. КВО снаряда при максимальной дальности составляло 130 м.

    Снаряд Т-124 комплектовался ядерным зарядом W-9 мощностью 15 кт. W-9 производились с апреля 1952 г. по ноябрь 1953 г. Всего было изготовлено 80 штук. Снаряд Т-124 с зарядом W-9 был снят с вооружения в мае 1957 г.

    В июле 1955 г. взамен снаряда Т-124 началось производство снаряда Т-315. Вес нового снаряда составлял 272 кг, а длина — 4,8 калибра. Снаряд комплектовался ядерным зарядом W-19 мощностью 15–20 кт. Всего было произведено 80 зарядов W-19. Все они были сняты с вооружения к 1963 г.

    Уменьшение веса ядерного заряда позволило увеличить его начальную скорость до 722 м/с, а дальность — до 30,2 км.

    Для пристрелки предусматривалось использование обычного фугасного снаряда весом 272,2 кг, содержавшего 55,3 кг взрывчатых веществ. Дальность стрельбы этим снарядом составляла 28,7 км.

    Пушка М-65 оказалась малоподвижной, она плохо проходила по узким улицам и малым мостам. Формально из походного положения в боевое пушка переходила с помощью гидравлических домкратов всего за 20 минут, но фактически с учетом инженерной подготовки позиции на это уходило несколько часов.

    Пушка М-65 была доставлена в Европу, где использовалась для усиления корпусов армии США. На вооружении она оставалась до 1963 г.

    Данные пушки М-65
    Калибр, мм 280
    Длина ствола, мм/клб 13 030/46,5
    Угол вертикального наведения, град 0; +55
    Угол горизонтального наведения, град 15
    Вес ствола с затвором, кг 19 078
    Вес системы в боевом положении, т 42,6
    Вес системы в походном положении, т 75,5
    Скорострельность выстрел за 4 минуты
    Время перехода из походного положения в боевое, мин 20
    Расчет, чел 15
    Максимальная скорость движения по шоссе, км/час 50

    В дальнейшем американцы учли недостатки первой атомной пушки. Их физики сумели создать в 1957 г. ядерную боевую часть, помещающуюся в 203-мм снаряд, а в 1963 г. — в 155-мм снаряд. Забегая вперед, скажу, что, по крайней мере, до конца XX века американские и наши физики так и не сумели создать ядерной боевой части, помещавшейся в снаряд калибра менее 152 мм.

    Итак, в январе 1957 г. в серийное производство был запущен 203-мм артиллерийский снаряд М-422 с ядерным зарядом W-33. Длина снаряда составляла 4,6 калибра, а вес — 110 кг. Заряд W-33 выпускался в модификациях Yl, Y2, Y3 и Y4. Мощность их составляла от 5 до 40 кт. Изготовление снарядов было прекращено в январе 1964 г. Всего было изготовлено около 2 тысяч таких снарядов. К сентябрю 1992 г. снаряд М-422 и заряд W-33 были сняты с вооружения армии США.

    Снаряды М-422 и ядерными боевыми частями W-33 первыми вошли в боекомплект американских 203-мм буксируемых гаубиц М2[24]. Эти гаубицы были приняты на вооружение еще в 1940 г.

    Данные гаубицы М2
    Калибр, мм 203,2
    Длина ствола, мм/клб 5222/26
    Угол вертикального наведения, град — 2; +65
    Угол горизонтального наведения, град 60
    Вес ствола с затвором, кг 4645
    Вес гаубицы, кг: в боевом положении 13 869
    в походном положении с передком 14 378
    Скорострельность, выстр./мин 2
    Время перехода из походного положения в боевое, мин 30
    Расчет, чел 19
    Скорость возки по шоссе, км/час 40

    Гаубица имела скрепленный ствол с 64 нарезами, затвор поршневой, заряжание картузное, заряд переменный. Механизм наведения секторного типа. Уравновешивающий механизм гидропневматический.

    Большой угол горизонтального наведения был достигнут за счет раздвижных коробчатых станин. При переводе гаубицы из походного положения в боевое нижний станок лафета опускался на грунт, а ход лафета с колесами вывешивался над грунтом. Для предотвращения смещения гаубицы назад при выстреле сошники станины опускались в предварительно выкопанные в грунте ровики. Перевод гаубицы из походного положения в боевое тренированный расчет выполнял в течение 30 минут. Устойчивость при стрельбе обеспечивалась мощными сошниками станин, а также двумя сошниками опорной плиты.

    В боекомплект гаубицы М2 помимо ядерного снаряда входили фугасные и химические снаряды.

    Фугасный снаряд весом 90,7 кг содержал 16,7 кг взрывчатого вещества. На максимальном заряде при начальной скорости 594 м/с дальность стрельбы составляла около 17 км.

    Химический снаряд М426 весом 91 кг содержал 7,1 кг зарина или 6,5 кг вещества «Ви-икс». Одиночный выстрел заражал площадь в 2 гектара.

    В составе пехотных, механизированных и танковых дивизий США 203-мм гаубицы входили в состав дивизиона 155-мм и 203-мм гаубиц. В его составе было три батареи 155-мм гаубиц (всего 18 гаубиц) и одна батарея 203-мм гаубиц (всего 4 гаубицы).

    203-мм ядерными снарядами были оснащены также 203-мм самоходные артиллерийские установки (САУ) М55 и M 110.

    Самоходная артиллерийская установка М-55 была создана в 1953–1954 гг. на шасси среднего танка М48. В кормовой рубке САУ устанавливалась качающаяся часть 203-мм буксируемой гаубицы M 115 образца 1946 г. Корпус и башня САУ сварены из катаных броневых листов толщиной 13–25 мм и обеспечивали защиту от пуль стрелкового оружия и осколков артиллерийских снарядов и мин.

    Гаубица M115 имела скрепленный ствол и поршневой затвор. Для обеспечения устойчивости САУ при стрельбе сзади с помощью гидравлического привода опускался откидной сошник.

    На крыше башни был установлен 12,7-мм зенитный пулемет М-2НВ.

    В боекомплект кроме ядерного снаряда входили фугасные и химические снаряды. (Последние два были одинаковы с 203-мм гаубицей М2). При осколочно-фугасном снаряде и начальной скорости 594 м/с дальность 16,8 км.

    203-мм самоходная артиллерийская установка М 110 была спроектирована в конце 1950-х годов. Опытный образец ее под индексом Т-236 впервые показали публике в мае 1959 г. САУ была создана на универсальном шасси Т-249 фирмы «Форд Моторс».

    В 1961 г. САУ под индексом M 110 была принята на вооружение армии США. Качающаяся часть 203-мм гаубицы М2А2 смонтирована на специальном тумбовом лафете в открытом сверху боевом отделении. Орудийный расчет броневой защитой не обеспечен.

    Ствол гаубицы — труба-моноблок с навинченным казенником. Затвор поршневой. Механизм облегчения заряжания включал подъемник и досылатель с гидравлическим приводом, работающим от общей гидравлической системы машины. Механизмы наведения имели ручной и гидравлический приводы. Устойчивость машины при стрельбе обеспечивалась двумя откидными сошниками с гидравлическим приводом и гидравлическим устройством, выключающими подвеску машины.

    В 1976 г. на вооружение армии США был принят модернизированный вариант гаубицы, получивший обозначение М110А1. Модернизированная гаубица имела новый, более длинный (на 2,74 м) ствол с большим числом нарезов и увеличенным объемом зарядной каморы, улучшенные механизмы заряжания и противооткатные устройства. Дальность стрельбы обычным снарядом увеличилась до 21 км, а активно-реактивным снарядом — до 29 км.

    В 1978 г. на вооружение армии США был принят второй вариант модернизированной гаубицы М110А2, который в отличие от гаубицы М110А1 имеет двухкамерный дульный тормоз и усиленный (девятый) заряд в боекомплекте, что позволяет несколько увеличить дальность стрельбы.

    В боекомплект гаубицы M 110 входят выстрелы картузного заряжания с ядерным и осколочно-фугасным снарядами. Для М110А1 и М110А2 были созданы активно-реактивные и кассетные боеприпасы в различном снаряжении.

    Для доставки к огневой позиции 203-мм выстрелов используется гусеничный грузовой транспортер М543 или транспортно-заряжающая машина М992. Ходовая часть для нее взята от 105-мм самоходной гаубицы М108 и имеет 7 сравнительно небольших опорных катков на борт и ведущие колеса переднего расположения.

    В передней части машины М992 расположено отделение управления и смонтирован кран для перегрузки в САУ через верхний люк снарядов и полузарядов, которые перевозятся в закрытом кузове. Перед загрузкой у транспортно-заряжающей машины М992 задняя стенка кузова откидывается вверх, и оттуда выдвигается транспортер, на ленту которого поочередно укладываются боеприпасы. Затем внутри машины их с помощью штабель-укладчика раскладывают по стеллажам в определенном порядке: впереди — снаряды, под ними у бортов — взрыватели, а в центральной и задней части кузова, на боковых стеллажах — переменные заряды.

    Помимо боеприпасов на вспомогательном транспортере перевозятся остальные 8 членов экипажа самоходной гаубицы M 110.

    Специально для гаубиц типа M 110 в 1981 г. был принят 203-мм активно-реактивный снаряд М753 с ядерной боевой частью W-79 мощностью 0,8–1,1 кт. Ядерная боевая часть изготавливалась в двух вариантах: с «чистым» (то есть дающим минимальную радиацию) ядерным зарядом и в «нейтронном варианте». ЯБЧ W-79 производились с июля 1981 г. по август 1986 г. Всего было изготовлено 225 «чистых» и 925 «нейтронных» зарядов.

    Кроме армии США гаубицы M 110 состоят на вооружении армий Великобритании, ФРГ, Бельгии, Нидерландов, Ирана, Израиля и Южной Кореи.

    Согласно официальной доктрине США в случае начала ядерной войны тактические ядерные заряды могут передаваться их союзникам, имеющим соответствующие системы оружия.

    Данные 203-мм самоходных гаубиц США, имевших в своем боекомплекте ядерные снаряды
    Индекс САУ М110 М55
    Калибр, мм 203 203
    Длина ствола, клб 27 26
    Угол ВН, град — 5; +65 — 5+65
    Угол Ш, град 60 60
    Вес системы, т 27 40
    Габариты системы, м: длина 7,56
    ширина 3,15
    высота 2,9
    Скорострельность, выстр./мин 1 1
    Боекомплект, снарядов 2 10
    Мощность двигателя, л. с. 450 810/704
    Скорость максимальная, км/час 55 48
    Запас хода, км 720 250
    Расчет, чел 14 6

    А теперь перейдем к самому массовому калибру ядерных боеприпасов — к 155-мм снарядам. В 1963 г. был принят на вооружение 155-мм снаряд М-454, оснащенный ядерной боевой частью W-48. Вес снаряда 58 кг, длина 5,6 калибра, мощность 0,1 кт.

    А в 1989 г. был принят на вооружение 155-мм снаряд М-785 с ядерной боевой частью W-82. Вес снаряда 43 кг, длина 5,6 калибра, мощность 1,5 кт.

    Ядерные снаряды поступали на вооружение самоходных артиллерийских установок типа М109 и буксируемых гаубиц М114А1 (М1А2) и М198.

    Проектирование 155-мм самоходных установок М109 началось в 1953 г. Тогда установка имела индекс Т-195. Модернизированный образец Т-195Е1 был запущен в производство в конце 1961 г. На вооружение САУ была принята в 1962 г. под индексом М109. Вскоре М109 стала в НАТО наиболее распространенной 155-мм самоходной артустановкой.

    Основным вооружением установки M109 стала 155-мм гаубица М126. Вес гаубицы 1420 кг. Ствол — моноблок длиной 23 калибра с навинченным казенником, дульным тормозом и эжектором для удаления пороховых газов из канала ствола после выстрела. Живучесть ствола составляет 7500 выстрелов. Гаубица М126 имеет поршневой полуавтоматический затвор и гидропневматические противооткатные устройства.

    Гаубица установлена в башне кругового вращения и имеет угол горизонтального наведения 360°. Угол вертикального наведения составляет -5°; +75°. Системы поворота башни и наведения орудия имеют гидравлические приводы. Механизм облегченного заряжания также снабжен гидравлическим приводом, что повышает скорострельность гаубицы до 3–4 выстрелов в минуту.

    Стрельба из гаубицы ведется выстрелами раздельно-картузного заряжания с осколочно-фугасными (обычными и активно-реактивными), осветительными и дымовыми снарядами. В боекомплект гаубицы входят и кассетные снаряды, снаряженные осколочными (содержат 60 гранат) и кумулятивно-осколочными (64 гранаты) боевыми элементами, а также противопехотными (36 штук) и противотанковыми (9 штук) минами. Для поражения бронированных и других целей могут быть использованы корректируемые снаряды «Copperhead» и недавно разработанные «Copperhead-2».

    Дальность стрельбы обычным осколочно-фугасным снарядом весом 43,5 кг составляет 15,1 км, а активно-реактивным снарядом — 18,1 км.

    Возимый боекомплект состоит из 28 выстрелов. Для обеспечения установки М109 боеприпасами на поле боя к ней разработана и выпускается транспортно-заряжающая машина на таком же гусеничном шасси, что и САУ М109.

    Установка M109 оснащена двухтактным дизелем фирмы «Дженерал Моторс», развивающим мощность 4200л. с.(?) Габаритные размеры САУ: 6110 х 3150 х 3050 мм, длина с пушкой «вперед» 6620 мм.

    Броня сделана из легкого сплава, максимальная толщина брони 35 мм. Вес САУ 24,6 т. М109 способна плавать с помощью специальных надувных поплавков. Движение на плаву обеспечивается перематыванием гусениц, максимальная скорость при этом не превышает 6,5 км/час.

    В 1970 г. САУ была модернизирована и получила индекс М109А1. Первые такие установки поступили в части в 1973 г. На М109А1 была установлена гаубица со стволом, удлиненным с 23 до 39 калибров, и установлен более эффективный дульный тормоз. (Сх. 1)


    Сх. 1. 155-мм гаубица М109А1 со стволом длиной в 39 клб

    Был введен также усиленный заряд. Дальность стрельбы установки М109А1 составляет: обычным снарядом — 18,1 км, а специально для нее разработанным активно-реактивным снарядом — 24 км. В состав боекомплекта входит управляемый снаряд М-721 «Copperhead» с лазерным наведением.

    Вес модернизированной гаубицы увеличился до 28,9 т. Позже были созданы модернизации М109А2, М109АЗ, М109А4 и М109А5.

    Ядерные снаряды получила и буксируемая 155-мм гаубица М114А1 (М1А2). Она была принята на вооружение армии США еще в 1940 г. и состояла на вооружении армии Великобритании, ФРГ, Италии, Японии, Турции и других государств.

    Гаубица имеет ствол — моноблок с поршневым затвором. Заряжание картузное, всего зарядов 7.

    Противооткатные устройства гидропневматические с переменной длиной отката. Лафет гаубицы имеет пружинный уравновешивающий механизм тянущего типа с горизонтальным расположением цилиндров, секторные механизмы наведения, коробчатые раздвижные станины со съемными сошниками и неподрессоренный боевой ход с пневматическими шинами.

    На огневой позиции лобовая часть лафета упирается домкратом в грунт, а колеса вывешиваются.

    Гаубица буксируется пятитонным автомобилем или быстроходным гусеничным тягачом. Она может транспортироваться вертолетом СН47 на внешней подвеске.

    Модифицированный вариант гаубицы, получивший обозначение М123А1, оснащен двигательной установкой мощностью 20 л. е., которая обеспечивает самодвижение орудия на поле боя со скоростью до б—8 км/час. Вес самодвижущейся установки возрос до 6,4 т.

    В боекомплект гаубицы М114А1 кроме ядерного снаряда входят осколочно-фугасные, химические, дымовые и осветительные снаряды, а также снаряд с готовыми стреловидными убойными элементами. Дальность стрельбы осколочно-фугасным снарядом весом 43,54 кг при начальной скорости 564 м/с составляет 14,6 км.

    Данные гаубицы М114А1
    Калибр, мм 155
    Длина ствола, клб 23 (были модификации и в 20 клб)
    Угол ВН, град — 2; +63
    Угол ГИ, град 49
    Вес в боевом положении, кг 5800
    Скорострельность, выстр./мин 2—4
    Расчет, чел 11
    Скорость по шоссе, км/час до 70

    155-мм гаубица Ml98 проектировалась с 1968 г. в научно-исследовательском центре Рок-Айлендского арсенала. Она предназначалась для заметы 155-мм гаубицы М114А1. На вооружение М198 поступила в начале 1978 г.

    Гаубица М198 имеет автофретированный ствол (на 2,5 м длиннее, чем у М114А1) с дульным тормозом. Ожидаемая живучесть ствола 1750 выстрелов на полном заряде. Затвор клиновой полуавтоматический. Противооткатные устройства гидропневматические с переменной длиной отката. На противооткатных устройствах орудия смонтирован сигнальный прибор, состоящий из термометра и индикаторных шкал зеленого, желтого и красного цветов. При сползании указателя температуры на участок шкалы красного цвета стрельба прекращается из-за перегрева жидкости в противооткатных устройствах. Уравновешивающий механизм пневматический.

    Верхний станок со стволом монтируется на лафете с раздвижными станинами. В боевом положении колеса вывешиваются, и стрельба ведется с поддона. В походном положении ствол разворачивается на 180°, укладывается на сдвинутые станины лафета и закрепляется обоймой. В результате этого общая длина гаубицы уменьшается с 12,4 м до 7,47 м.

    Для стрельбы из гаубицы M198 пригодны все штатные американские 155-мм выстрелы, в том числе и ядерным снарядом.

    Гаубица M198 и 155-мм гаубица FH70 совместной разработки Великобритании, ФРГ и Италии разработаны по единым тактико-техническим требованиям. К ним создано шесть типов новых снарядов и восемь боевых зарядов в соответствии с соглашением между США, Великобританией, ФРГ и Италией по стандартизации баллистических параметров.

    Данные гаубицы М198
    Калибр, мм 155
    Длина ствола, клб 38
    Угол ВН, град — 5; +72
    Угол ГН, град 45
    Вес в боевом положении, кг 6920
    Скорострельность, выстр./мин 4
    Расчет, чел 11
    Скорость возки по шоссе, км/час до 70

    Глава 2. Неуправляемые тактические ракеты

    Неуправляемая ракета «Онест Джон». Первой американской тактической ракетой — носителем ядерного заряда стала неуправляемая твердотопливная ракета «Онест Джон» М-31. (Сх. 2)


    Сх. 2. Схема неуправляемой ракеты «Онест Джон»

    Проектирование ракеты «Онест Джон» было начато в конце 1940-х годов. Летные испытания ее начались в августе 1951 г. на армейском полигоне Уайт Сэндс в штате Нью-Мексико. В 1953 г. ракета была принята на вооружение.

    Стартовый вес ракеты 2630–2722 кг, длина 7,55— 8,3 м[25], диаметр корпуса 0,58 м, максимальный диаметр головной части 0,762 м, размах оперения 2,77 м. Вес боевой части до 680 кг. Дальность стрельбы первых образцов от 9 до 27,5 км, при этом вероятное отклонение по советским данным составляло по дальности 1/185, а боковое 1/140, а по американским данным КВО составляло 185 м.

    Максимальная высота траектории полета ракеты 9,1 км, максимальная скорость 517–600 м/с.

    В конце 1960-х годов дальность стрельбы ракеты «Онест Джон» была доведена до 37 км.

    Ракета оснащалась четырьмя типами ядерных боевых частей.

    Таблица 1 Ядерные боевые части ракеты «Онест Джон»
    Индекс боевой части Состояла на вооружении (годы) Индекс ЯБЧ Вес ЯБЧ, кг Мощность ЯБЧ, кт
    М-27 1959–1987 W-31 мод. О 562 2
    М-47 1960–1987 W-31 мод. 1 562 20
    М-48 1963–1987 W-31 мод. 2 562 40
    М-29 1953–1959 W7 Y2 800 31

    Помимо ядерных боевых частей ракета «Онест Джон» оснащалась химическими боевыми частями М190. Вес М190 составлял 570 кг, вес ОВ типа зарин — 217 кг, площадь поражения 110 гектаров. Имелась и фугасная боевая часть, но из-за большого рассеивания снарядов использование ее было ограничено.

    Твердотопливный двигатель ракеты разработан фирмой «Геркулес». Вес топлива 970 кг. В полете ракета вращалась со скоростью до 400 об./мин. как за счет косо-направленного оперения, так и за счет косо-направленных сопел двигателя.

    Ракета перевозилась и запускалась с боевой машины М-386, созданной на шасси грузового автомобиля M-139F грузоподъемностью 5 т. Габариты боевой машины: длина 9880 мм, ширина 2900 мм, высота 2670 мм. Вес боевой машины 16,4 т. (Сх. 3)

    Артиллерийская часть боевой машины состояла из подъемно-уравновешивающего и поворотного механизмов и одной направляющей длиной около 12 м. Максимальный угол возвышения направляющей составлял 70°, угол горизонтального обстрела ±15°.

    Заряжание пусковой установки ручное, время заряжания — не менее 30 минут.


    Сх. 3. Пусковая установка неуправляемой ракеты «Онест Джон»

    Для транспортировки на большие расстояния ракета разбиралась на три отдельные части, помещавшиеся в контейнеры (боеголовка, пороховой двигатель и плоскости стабилизатора). Все это собиралось в ракету на технической позиции, удаленной от огневой позиции. На сборку затрачивалось 20–30 минут.

    Установка ракеты на ПУ для транспортировки и стрельбы осуществлялась с помощью подвижного крана. Для поддержания необходимой температуры порохового заряда применялся специальный чехол с электрообогревом и автоматической регулировкой температуры. Чехол снимался перед самым пуском ракеты.

    Батарея ракет «Онеет Джон» имела четыре пусковые установки, в каждом из двух огневых взводов батареи было по две пусковые установки. Батареи «Онест Джон» включались в состав механизированных и бронетанковых дивизий США.

    В ходе предполагаемого вторжения на Кубу осенью 1962 г. должно было быть задействовано 12 пусковых установок «Онест Джон». Причем состыковка ядерных боевых частей с ракетами должна была производиться лишь с санкции президента Кеннеди.

    Кроме США, ракеты «Онест Джон» состояли в армиях Бельгии, Франции, Голландии, Тайваня, Великобритании, Дании, Греции, Южной Кореи, Турции и Японии. Причем в Японии и в Южной Корее ракеты «Онест Джон» находились в серийном производстве.

    В 1976 г. началось выведение батарей «Онест Джон» из состава дивизионной артиллерии и складирование их на территории США. Окончательно ракеты «Онест Джон» были сняты с вооружения армии США в 1987 г.

    С вооружения бундесвера ракеты «Онест Джон» были сняты в течение 1976–1978 гг.

    Неуправляемая ракета «Литтл Джон». Неуправляемая ракета «Литтл Джон» должна была дополнять ракетный комплекс «Онест Джон». Меньшие весогабаритные характеристики ракеты «Литтл Джон» и ее буксируемая пусковая установка допускали транспортировку вертолетами UH-34 и самолетами. (Сх. 4)

    Головной разработчик ракеты — фирма «Дуглас». Испытания ракеты «Литтл Джон» начались в 1956 г., а в 1961 г. ракета была принята на вооружение.

    В войсках состояли две модификации ракет «Литтл Джон»: АМ47 и ВМ51.
    Модификация АМ47 ВМ51
    Стартовый вес, кг 52 445
    Длина, м 3,65 4,57
    Диаметр, м 0,318 0,318
    Размах стабилизаторов, м 0,76 0,76 0,76

    Обе модификации имели одинаковый твердотопливный двигатель М-26 фирмы «Геркулес» с тягой 4,5 т. Вес топлива 115 кг. Дальность стрельбы составляла от 3 до 18–20 км. Круговое вероятное отклонение достигало 315 м.

    Ракета «Литтл Джон» комплектовалась тремя ядерными боевыми частями.

    Таблица 2 Ядерные боевые части ракеты «Литтл Джон»
    Индекс боевой части Состояла на вооружении (годы) Индекс ЯБЧ Вес ЯБЧ, кг Мощность ЯБЧ, кт
    М-216 1965–1970 W-45 Y5 354 15
    М-50 1961–1970 W-45 Y1 354 0,5
    М-78 1962–1970 W-45Y2 354 10

    Кроме того, имелись химические и фугасные боевые части. Вес химической боевой части 120 кг. Она содержала 32,5 кг ОВ типа зарин, которое могло заразить площадь в 10–20 гектаров.

    Устойчивость ракеты в полете обеспечивалась четырьмя косопоставленными стабилизаторами хвостового оперения. Для обеспечения еще лучшей устойчивости ракеты в полете, а также для устранения вредного влияния эксцентриситета реактивной силы на кучность стрельбы ракета на полете вращалась. Для этого в усовершенствованной модификации ракеты «Литтл Джон» ВМ51 применялся специальный гиромотор. Он входил в состав пускового оборудования ракеты и сообщал ракете перед запуском, когда она еще находилась на пусковой установке, вращательное движение, стабилизирующее ракету на начальном участке траектории и в полете. Гиромотор приводился в действие зарядом твердого топлива, при сгорании которого образовывались газы высокого давления, вращавшие турбину с приводом. Необходимое число оборотов снаряда достигалось за несколько секунд.


    Сх. 4. Схема неуправляемой ракеты «Литтл Джон»

    Для стрельбы ракетами «Литтл Джон» использовались два типа пусковых установок — облегченная и самоходная. Облегченная установка состояла из лафета, выполненного в виде одноосного прицепа. На лафете монтировались направляющая длиной 5,3 м и подъемно-поворотный механизм с ручными приводами управления. В походном положении ракета крепилась на направляющей, которая устанавливалась горизонтально. Для придания устойчивости установке при стрельбе она опиралась на землю специальными откидывающимися опорами.

    Облегченная пусковая установка обеспечивала большую мобильность, и ей вооружались воздушно-десантные дивизии. В воздушно-десантной дивизии в составе ракетно-гаубичного дивизиона состояли батарея 155-мм гаубиц и батарея НУРС с четырьмя пусковыми установками «Литтл Джон» (по две в огневом взводе).

    В декабре 1966 г. была испытана гусеничная самоходная пусковая установка весом около 7,5 т, однако большого распространения она не получила.

    В 1970 г. неуправляемые ракеты «Литтл Джон» были сняты с вооружения армии США.

    Глава 3. Управляемые тактические ракеты

    Управляемая ракета «Лакросс». Первой тактической управляемой ракетой армии США стала радиоуправляемая ракета «Лакросс» М4Е2 (MGM-18A). (Сх. 5)

    Проектирование ракеты началось в 1948 г. Головные разработчики и поставщики — фирмы «Конелл Аэро Лаборатори» и «Мартин Мариетта».

    Стартовый вес ракеты 1040–1070 кг, длина 5840 мм, диаметр 520 мм, размах крыльев 2,75 м, размах оперения 1,45 м. Ракета «Лакросс» представляла собой промежуточную ступень между баллистическими и крылатыми ракетами.

    Вес боевой части от 181 кг до 244 кг. Ракета комплектовалась ядерной боевой частью W-40 мощностью 10 кт, производившейся с сентября 1959 г. по май 1962 г. Всего было изготовлено 400 ядерных боеголовок ракеты «Лакросс».

    Ракета «Лакросс» снабжена твердотопливным двухрежимным двигателем М-10Е1 фирмы «Тиокол». Тяга двигателя в стартовом режиме 11,3 т, в маршевом режиме — 2,09 т. Время работы в стартовом режиме 3,4 с. Дальность стрельбы от 8 до 32–34 км. Максимальная высота траектории 4–5 км. Круговое вероятное отклонение 440 м. Максимальная скорость полета по разным данным от 360 до 450 м/с.


    Сх. 5. Схема управляемой ракеты «Лакросс»

    Транспортировка и запуск ракеты производился с боевой машины, созданной на шасси трехосного армейского грузовика.

    Испытания ракеты «Лакросс» проходили на полигоне Уайт Сэндс. В августе 1957 г. было начато ее серийное производство.

    В ракетной батарее управляемых ракет «Лакросс» имелись 4 пусковые установки. Кроме США управляемая ракета «Лакросс» состояла на вооружении армии Канады.

    Ракета «Лакросс» имела весьма слабую помехозащищенность. В 1967 г. она была снята с вооружения армии США и заменена ракетами «Ланс».

    Управляемая ракета «Ланс». В 1962 г. начались исследовательские работы по созданию ракетной системы «Ланс» («Lance»). В качестве головного разработчика была выбрана фирма «Линг-Темко-Воут».

    Сначала предусматривалось, что ракета «Ланс» будет иметь дальность стрельбы около 50 км. Испытания ракет головной серии такой дальности действия были начаты в середине 1964 г. Однако в 1966 г. по инициативе командования сухопутных войск США параллельно стали разрабатывать ракету «Ланс» XRL, обладающую большей дальностью стрельбы. Если первый вариант ракеты «Лапе» был предназначен для замены ракеты «Онест Джон», то второй — и для замены ракеты «Сержант». К тому времени выяснились серьезные трудности в разработке системы подачи топлива для двигателя первоначального варианта ракеты «Ланс». Поэтому министр обороны США в декабре 1967 г. принял решение прекратить разработку ракеты «Ланс» первого варианта и продолжать работы по созданию второго.

    В состав ракетной системы «Ланс» входили следующие боевые средства:

    1. Ракета «Ланс» MG-M52C.

    2. Самоходная пусковая установка М752.

    3. Транспортно-заряжающая машина М688Е1.

    4. Легкая колесная пусковая установка М740.

    5. Колесное шасси М234.

    6. Прицельное оборудование ракеты.

    7. Выносной пульт пуска М91Е1.

    8. Траверса для подъема ракеты М22Е1.

    9. Программно-проверочный блок AN/JM-24.

    10. Тренога для подъема ракеты М28Е1.

    Все элементы системы аэротранспортабельны, транспортные средства комплекса обладали высокой мобильностью. Мобильность, надежность и неуязвимость для электронных средств противодействия придавали ракетной системе «Ланс» боевые качества, необходимые для непосредственной поддержки высокомобильных войсковых соединений. По эффективности один дивизион таких ракет был равнозначен трем дивизионам ракет «Онест Джон» или «Сержант».

    Ракета «Ланс» MG-M52C — баллистическая, оперативно-тактическая малой дальности. Дальность стрельбы составляла от 5 км до 120 км в зависимости от боевой задачи и вида боевой части: с обычной боевой частью — 70–80 км, а с ядерной боевой частью— 110–120 км. Вес обычной боевой части 454 кг, вес ядерной боевой части 211 кг. Стартовый вес ракеты с обычной боевой частью 1520 кг, с ядерной боевой частью — 1285,47 кг. Ракета «Ланс» могла нести ядерную головную часть М234 мощностью от 1 кт до 10 кт; головную часть M188 с обычным взрывчатым веществом; кассетные головные части: М-251 с бронебойно-осколочными элементами (850 штук) и TGSM с самонаводящимися суббоеприпасами. Были также созданы кассетные химические боевые части Е27 весом 450 кг. Боевая часть не отделялась от ракеты.

    Ракета «Ланс» имела цилиндрические несущие топливные баки, размещенные последовательно. После заправки топлива баки герметизировались и запаивались. В переднем баке (бак горючего) содержался несимметричный диметилгидразин, в заднем (бак окислителя) — красная дымящая азотная кислота. Компоненты топлива разделялись промежуточным днищем. Такая конструкция обеспечивала длительное хранение ракеты в заправленном состоянии и безопасность эксплуатации. В каждом баке имелись тарельчатые поршни. В центре бака окислителя через поршень проходил трубопровод горючего. По оси бака горючего располагался газогенератор, и поршень при движении скользил по его корпусу. После воспламенения порохового заряда газогенератора образовавшиеся горячие газы заполняли запоршневые пространства в баках горючего и окислителя. Под действием газа поршни давили на компоненты топлива. Последние прорывали герметизирующие мембраны и поступали в двигатель, где самовоспламенялись. Поршни имели специальные уплотнения, предотвращавшие соединение газа с компонентами топлива.

    Горючее — несимметричный диметилгидразин — представляет собой бесцветную прозрачную жидкость с резким запахом. По сравнению с гидразином он обладает худшей эффективностью как горючее. Однако по сравнению с гидразином он удобнее в эксплуатации, так как остается жидкостью в большом интервале температур. Несимметричный диметилгидразин обладает хорошей стойкостью при нагревании. Он химически активен и легко окисляется. При хранении не должен соприкасаться с воздухом. По отношению к металлам чистый несимметричный диметилгидразин неагрессивен и допускает длительное хранение в емкостях. Однако наличие воды приводит к коррозии алюминия и его сплавов. Несимметричный диметилгидразин очень ядовит, вызывает поражение легких, печени и крови. Температура кипения +63 °C, температура затвердевания -57 °C.

    Окислитель — азотная кислота. Вследствие высокой теплоемкости может использоваться в качестве охлаждающего компонента камеры жидкостного реактивного двигателя. Главный недостаток азотной кислоты — ее высокая химическая активность по отношению к большинству материалов. В результате коррозии разъедается металл емкости хранения, а на дне образуется студенистый осадок, который может засорять трубопроводы. В качестве конструкционных материалов для хранения азотной кислоты могут использоваться алюминий и его сплавы, нержавеющие хромистые и хромоникелевые высоколегированные стали. Температура кипения +8б°С, температура затвердевания -42 °C.

    Двигатель ракеты «Ланс» имел две камеры: маршевую и стартовую (первая внутри второй). На начальном участке траектории работали обе камеры (фаза ускорения). При достижении заданной скорости ракеты срабатывались два пиротехнических клапана, подача горючего и окислителя в стартовую камеру прекращалась, и она выключалась. Стартовую камеру называли также «пяти-кольцевым» двигателем, так как в ней имелось пять кольцевых коллекторов для подачи топлива (три для окислителя, два для горючего). Тяга маршевой камеры двигателя при полете ракеты могла изменяться от максимального значения до нуля.

    Система подачи топлива (силовая установка) служила для подачи компонентов топлива в камеру. На ракете «Ланс» MG-M52C применялась вытеснительная система подачи топлива, Преимущество вытеснительной системы над нагнетательной состоит в дом, что она обладает меньшей суммарной массой и компактностью по сравнению с нагнетательной системой подачи,

    В состав системы подачи топлива входили твердотопливный газогенератор, пусковые и отсечные клапаны, мембраны и другие устройства. В запоршневые пространства баков над уровнем топлива вводилось газообразное рабочее тело, которое вырабатывало газогенератор (производился наддув баков). Оказывая давление на поршни, газ тем самым вытеснял компоненты из баков. В центре бака окислителя через поршни проходил трубопровод горючего. По оси бака горючего расположен газогенератор, и поршень при движении скользил по его корпусу. Поршни имели специальные уплотнения, предотвращающие соединение газа с компонентами топлива. Повышенное давление в топливных баках позволяло избежать кавитации, а также разгрузить тонкостенную оболочку баков, на которую в полете действовали сжимающие силы, обусловленные действием встречного потока воздуха. Стабильность работы жидкостного ракетного двигателя обеспечивалась регуляторами, которые поддерживали требуемое значение тяговых характеристик.

    Система управления была разработана специально для ракеты «Ланс». На момент принятия ракеты на вооружение она была неуязвимой для всех известных электронных средств противодействия. Система управления ракеты «Ланс» AN/DJW-48 (ХО-1) упрощенная инерциальная. Она состояла из подсистем, из которых главные — автомат контроля направления и скорости (DC), автомат компенсации воздействия метеорологических факторов («Automet») и источники электропитания. Также к системе управления можно отнести устройство раскрутки ракеты, которое служило для придания продольной устойчивости (контур стабилизации угла крена). Устройство для раскрутки ракеты находилось в плоскости ее центра тяжести.

    Сопла устройства раскручивали ракету в течение первых 1,5 секунды после пуска ракеты. В дальнейшем вращение ракеты поддерживалось с помощью четырех косорасположенных хвостовых стабилизаторов. Контроль направления и скорости полета ракеты с помощью подсистемы DC осуществлялся ка начальном участке во время работы стартовой камеры. Для удержания ракеты на заданном направлении при прицеливании в подсистеме DC использовался гироскоп. Во время работы стартовой камеры заданное положение ракеты поддерживалось с помощью четырех управляющих клапанов типа «открыт-закрыт» системы управления вектором тяги, расположенных под углом 90° по окружности в стартовой камере двигателя.

    Подобно рулям, корректирующим отклонения в направлении полета ракеты, клапаны по командам от подсистемы DC управляли впрыском горючего в стартовую камеру, благодаря чему возникали боковые силы, изменяющие направление вектора тяги. Стартовая камера двигателя работала в течение 1,5–6 секунд. Ее выключение осуществлялось по команде акселерометра, когда скорость ракеты достигнет заданной величины. После этого полетом ракеты и работой маршевой камеры двигателя управляла подсистема «Automet».

    Работа маршевой камеры регулировалась таким образом, что в каждый момент ее тяга была равна силе лобового сопротивления, действующей на ракету. Во время полета ракеты подсистема Automet автоматически компенсировала воздействие ветра, изменение плотности воздуха и других метеорологических факторов.

    Источники питания обеспечивали электроэнергией приборы на борту ракеты. В состав подсистемы электропитания ракеты входили две аккумуляторные батареи и электронный блок распределения энергии. В отсеке системы управления находился также таймер. Он давал команду на срабатывание пиротехнического клапана, прекращавшего подачу газа в устройство раскрутки ракеты.

    В зависимости от типа применяемой головной части на ракете использовались два вида стабилизаторов. Большие стабилизаторы сотовой конструкции из алюминия весом 34,7 кг применялись при пусках ракет с ядерной головной частью, а при пусках ракет с тяжелой неядерной головной частью крепились алюминиевые стабилизаторы меньших размеров и весом 28,8 кг.

    В ракетах «Лаке» использовалась боевая часть М-234 с ядерной боевой частью W-70. Длина 1025 мм, диаметр 450 мм, вес 123,5 кг.

    Модификации ядерной боевой части Мод, 0, Мод. 1 и Мод. 2 производились с июня 1973 г, по июль 1977 г. Всего было изготовлено 909 боевых частей.

    Ядерная боевая часть W-70 Мод. 3 представляла собой нейтронную бомбу мощностью 1 кт с повышенным выходом излучения. С августа 1981 г. по февраль 1983 г. изготовлено 380 нейтронных боевых частей к ракетам «Ланс».

    Самоходная пусковая установка гусеничная, плавающая, создана на базе гусеничного транспортера М113А1. Вес пусковой установки с ракетой, снаряженной ядерной головной частью, 9075 кг, а с неядерной головной частью — 9298 кг. Длина пусковой установки 6,568 м, ширина 2,709 м, высота по кузову 2,279 м, по кабине 2,715 гл. Двигатель 6V53 дизельный.

    В кузове установки смонтировано пусковое устройство. Однако при необходимости его можно снять и установить на колесное шасси. Таким образом монтировалась легкая буксируемая пусковая установка, Скорость движения самоходной пусковой установки по шоссе составляла 64 км/час, а по воде — до 10 км/час. Замечу, что речь могла идти только о преодолении спокойных водоемов, поскольку движение в воде и управление машиной осуществлялось только с помощью гусениц. Корпус с вертикальными стенками обеспечивал хорошую плавучесть машины. Температурный диапазон оперативного использования установки от -40° до +6 °C.

    Траиспортно-заряжающая машина предназначалась для подвозки ракет к пусковой установке и ее снаряжения. Она была создана на базе гусеничного транспортера М113А1. Кузов транспортера оборудовали ложементами для двух ракет, в нем монтировался 1,8-тонный подъемный кран и размещалось необходимое вспомогательное оборудование. Привод подъемного крана гидравлический. Вспомогательное оборудование, находящееся на транспортно-заряжающей машине, включало оборудование для проверки ракеты, чехол для кузова машины, различные приспособления и инструменты. Транспортно-заряжающую машину, как и самоходную установку, можно было транспортировать по воздуху и сбрасывать на парашютах.

    Буксируемая пусковая установка представляла собой пусковое устройство, смонтированное на двухколесном шасси. Длина пусковой установки без ракеты 6413 мм, ширина 1981 мм, высота без ракеты 1756 мм. На шасси имелись домкраты для горизонтального наведения и другие устройства. Легкая пусковая установка буксировалась стандартным 2,2-тонным автомобилем типа М35.

    При необходимости пусковое устройство можно монтировать на колесное шасси М234 в полевых условиях. Для этого пусковое устройство снималось с самоходной пусковой установки. Для наведения ракеты в пусковом устройстве использовались ручные приводы. До пуска и после (на начальном отрезке движения по направляющей) ракета удерживалась на пусковой установке с помощью захватов и поворотного бугеля. После того как ракета продвинется на 127 мы по направляющей пусковой установки, захваты освобождали хвостовую часть, а поворотный бугель отбрасывается.

    Перед занятием стартовой позиции проводилась топографическая и геодезическая подготовка ее к стрельбе. После занятия позиции ракета «Ланс» наводилась на цель с помощью ручных приводов пускового устройства. Для наведения использовалось также специальное прицельное приспособление и зеркальная приставка со стандартным армейским теодолитным комплектом. С помощью прицельного приспособления ракете придавался требуемый угол возвышения (после наведения по азимуту).

    Для предстартовой подготовки ракеты «Ланс» MG-M52C предназначался программно-проверочный блок AN/GJM-24. Входящая в него аналого-цифровая вычислительная машина использовалась для настройки системы управления ракеты в соответствии с полезным заданием, проверки узлов и элементов ракеты и автоматического выполнения предстартовых операций. Электропитание проверочно-пускового оборудования обеспечивала батарея напряжением 24 вольт, состоявшая из никель-кадмиевых элементов.

    Во время предстартовой подготовки программно-проверочный блок контролировал готовность ракеты и не допускал пуск ракеты, если на панели блока индикаторы показывали, что ракета неисправна. Предстартовые операции начинались после нажатия двух кнопок (снятия предохранения и пуска) на выносном пульте, расположенном на удалении 100 м от пусковой установки.

    При нажатии кнопки пуска гироскоп раскручивался до требуемой скорости и включалась электроника головной части. Когда подтверждение о выполнении этих операций поступало в программно-проверочный блок, выдавалась команда на запуск двигательной установки, и ракета стартовала.

    Данные ракетной системы «Ланс»
    Год принятия на вооружение 1972
    Фирма конструктор LTV («Линг-Темко-Воут»)
    Ракета «Ланс» MG-M52C
    Количество ступеней 1
    Отделение головной части Нет
    Максимальный диаметр, мм 557
    Длина, мм 6146
    Стартовый вес ракеты с ядерной головной частью, кг 1285,47
    Стартовый вес ракеты с неядерной головной частью, кг 1520
    Дальность стрельбы с ядерной головной частью ХМ234, км 110—120
    Дальность стрельбы с неядерной головной частью, км 70—30
    Максимальная высота траектории, м 45 700
    Время полета, с 200
    Длина головной части, м 2,46
    Вес головной части с ядерным зарядом, кг 211
    Вес головной части с неядерным зарядом, кг 454
    Мощность ядерной головной части М234, кт 1-10
    Количество бронебойно-осколочных элементов кассетной головной части ХМ-251 850
    Тип двигателя ЖРД
    Горючее несимметричный диметилгидразин
    Вес горючего 170,37
    Окислитель ингибированная красная дымящая азотная кислота
    Вес окислителя, кг 502,13
    Система подачи вытеснительная
    Количество камер сгорания две, маршевая внутри стартовой
    Время работы стартовой камеры сгорания, с 1,5—6
    Система управления AN/DJW-48 (ХО-1), упрощенная инерциальная
    Состав системы управления автомат контроля направления и скорости (DC); автомат компенсации воздействия метеорологических факторов («Automet»)
    Управление вектором тяги впрыск горючего в закритическую часть сопла
    Самоходная пусковая установка М752
    База гусеничный транспортер М113А1
    Вес, кг 7789,53
    Длина, мм 6568
    Ширина, мм 2709
    Ширина, мм 2709
    Ширина, мм 2709
    Высота по кабине, мм 2715
    Высота по кузову, м 2279
    Двигатель дизельный, 6V53
    Скорость движения по шоссе, км/ч 64
    Скорость движения по воде, км/ч 10
    Температурный диапазон, град. С — 40; +60
    Транспортно — заряжающая машина М688Е1
    База гусеничный транспортер Ml 13А1
    Вес, кг 8120,69
    Привод подъемного крана гидравлический
    Трансмиссионная машина М688Е1
    Буксируемая пусковая установка
    База двухколесное шасси
    Вес, кг 1769,02
    Длина, мм 6413
    Ширина, мм 1981
    Высота, мм 1753

    Первые летные испытания ракеты «Ланс» MG-M52C, имеющей увеличенную дальность стрельбы, были проведены на полигоне Уайт Сэндс 6 марта 1969 г. Ракеты первой серии поступили в армию для войсковых испытаний в апреле 1971 г. Первый пуск состоялся в августе 1971 г., а в марте 1972 г. войсковые испытания были полностью закончены.

    В мае 1972 г. ракетная система «Ланс» была официально признана табельным образцом военной техники и причислена к классу «Стандарт А». Однако к этому классу была отнесена только ракета «Ланс» с ядерной головной частью, так как конгресс еще не утвердил разработку головной части типа авиационной кассетной бомбы, которую командование сухопутных войск считало необходимым иметь на вооружении.

    Сразу после утверждения ракеты началась поставка ракетной системы «Ланс» партнерам по НАТО и в Израиль. Так, в 1974 г. бундесвер заказал 26 пусковых установок «Ланс» и к ним 175 ракет для оснащения дивизионов корпусной артиллерии. Они заменили в период с 1976 г. по 1978 г. 105 ракетных комплексов «Онест Джон» и «Сержант», состоявших к этому времени в бундесвере.

    В армии США дивизион ракет «Ланс» подчинялся армейскому командованию, но мог оперативно придаваться и корпусу.

    Дивизион ракет «Ланс» состоял из пяти подразделений: штаба, трех огневых батарей и обслуживания.

    Штаб включал взвод связи и четыре секции: управления огнем дивизиона, административную, медицинскую и связи взаимодействия. Взвод связи имел группу управления и две секции (радиосвязи и проводной связи).

    Каждая огневая батарея состояла из управления батареи, двух огневых взводов и трех секций: управления огнем батареи, связи и топографической. В огневой взвод входила группа управления, огневая секция (одна пусковая установка), транспортно-монтажная секция и секция обеспечения безопасности.

    Подразделение обслуживания состояло из взвода боеприпасов и трех секций: снабжения, технического обслуживания и личного состава. Взвод боеприпасов имел группу управления и четыре секции (три секции боеприпасов и одну обеспечения безопасности).

    Всего в дивизионе имелось шесть пусковых установок. Численность личного состава 567 человек, в том числе 40 офицеров.

    Управляемая ракета «Атакмс». Управляемая ракета «Атакмс» (ATACMS — Army Tactical Missile System) является единственной в США наземной ракетной системой оперативно-тактического назначения. Она разработана фирмой «Лорал воут системз» (в настоящее время «Локхид-Мартин»). Министерство армии осуществляет финансирование НИОКР, направленных на повышение боевых возможностей этой системы. Расширение круга решаемых ею задач обеспечивается за счет постоянного совершенствования системы управления и боевого оснащения.

    Оперативно-тактическая ракета выпускается в транспортно-пусковом контейнере (вес 422 кг; габариты: 4166 х 1051 х 837 мм), что позволяет сократить время предстартовой подготовки и проверить ее техническое состояние. Перед пуском контейнер с ракетой устанавливается на мобильную пусковую установку M27Q реактивной системы залпового огня MLRS, где могут размещаться два контейнера (оба с ракетами либо один с ракетой, а другой с шестью неуправляемыми реактивными снарядами).

    Ракета «Атакмс» совершает свой полет по так называемой полубаллистической траектории, когда ее начальный разгон осуществляется по заранее запрограммированной жесткой траектории, а весь последующий полет после достижения апогея происходит в управляемом режиме. Управление ракетой осуществляется с помощью аэродинамических рулей по сигналам от бортовой системы управления, которая непрерывно определяет предполагаемую точку падения и вырабатывает соответствующие команды для совмещения ее с целью. В связи с этим на малых и средних дальностях траектория полета ракеты имеет ярко выраженный «второй апогей». Кроме того, в интересах скрытия координат стартовой позиции ее пуск может быть осуществлен под любым углом к плоскости стрельбы.

    Первая модификация оперативно-тактической ракеты «Атакмс» (Мод. 1), принятая на вооружение сухопутных войск в 1991 г., оснащена боевыми осколочными элементами М74. Она предназначена для поражения открыто расположенной живой силы и небронированной техники противника. Результаты войсковых испытаний и успешный опыт боевого применения данного комплекса в войне в зоне Персидского залива позволили выявить как сильные, так и слабые стороны (уязвимость ракеты на траектории, недостаточная точность и максимальная дальность стрельбы). В связи с этим было доработано математическое обеспечение бортовой системы управления. Это позволило довести максимальную дальность стрельбы до 190 км (первоначальное значение 150 км) при КВО около 300 м.

    С 1998 г, в войска начала поступать оперативно-тактическая ракета «Атакмс» мод.1А с увеличенной до 300 км дальностью стрельбы и большей точностью (КВО — не более 25 м). Для достижения таких характеристик вес боевого оснащения этой ракеты был снижен на 70 %, а в состав инерциалькой системы управления введено приемное устройство космической радионавигационной системы NAVSTAR.

    С 1995 г. ведутся полномасштабные НИОКР по созданий оперативно-тактической ракеты «Атакмс» мод. 2, которая предназначена для поражения бронированной техники на дальностях до 190 км. Ракета оснащена 13 самонаводящимися боевыми элементами «Бэт» (вес около 20 кг, длина 914 мм, диаметр цилиндрической части корпуса 140 мм), разработанными фирмой «Нортроп — Грумман». Они не имеют двигательной установки и после отделения летят по инерции в планирующем режиме. Управление движением и стабилизация корпуса осуществляются раскрывающимися в полете крыльями (размах 0,91 м) и хвостовыми стабилизаторами.

    Основными компонентами «Бэт» являются кумулятивная боевая часть и комбинированная пассивная головка самонаведения, оснащенная одним инфракрасным и четырьмя акустическими датчиками (инфракрасный датчик размещен в передней части боевого элемента, а акустические находятся на концах крыльев). Такая конструкция головки самонаведения позволяет обнаруживать и распознавать цель по ее тепловому излучению к шуму двигателя.

    Специалисты фирмы «Нортроп — Грумман» занимаются также разработкой боевого элемента «Усовершенствованный Бэт» PPI (Preplanned Product Improvement) для ракеты «Атакмс» мод. 2А, который будет обеспечивать поражение бронетанковой техники с неработающими двигателями и защищенных бронированных наземных сооружений. Таких результатов предполагается достичь за счет введения в конструкцию этого боевого элемента комбинированной головки самонаведения, осуществляющей поиск цели в миллиметровом диапазоне радиоволн и двух диапазонов инфракрасного излучения. Работы финансируются с 1998 г.

    Применение в качестве боевого оснащения ракеты «Атакмс» боевых элементов «Бэт» потребовало проведения ряда доработок серийно выпускаемых ракет модификации 1А. В частности, в состав бортового оборудования введен блок, предназначенный для сопряжения электронной аппаратуры боевых элементов с бортовой ЭВМ ракеты, в головной части установлены три газогенератора и специальные надувные мешки, необходимые для выброса боевых элементов.

    В ходе летных испытаний ракеты «Атакмс» мод. 2, проведенных на полигоне Уайт Сзндс в 1997–1999 гг., была продемонстрирована возможность эффективного поражения целей на дальностях 25—140 км. По результатам этих испытаний министерство армии США заключило с консорциумом «Локхид — Мартин» контракты стоимостью около 150 млн долларов на выпуск экспериментальной партии ракет.

    Начало серийного производства ракета «Атакмс» мод. 2 началось в 2002 г. В целом проект оценивается в 1,7 млрд долларов, в том числе НИОКР — в 0,3 млрд и закупки — 1,4 млрд Министерство армии США запланировало приобрести всего около 400 таких ракет.

    Ракета «Атакмс» мод. 2А отличается от «Атакмс» мод. 2 увеличенной до 300 км дальностью за счет уменьшения веса боевого оснащения ракеты (в ней установлено шесть боевых элементов «Усовершенствованный Бэт»). Полномасштабные разработки начались с конца 2000 г. Стоимость проекта составила 900 млн долларов, в том числе НИОКР — 240 млн и закупок — 660 млн.

    В перспективе планируется приступить к разработке ракеты «Атакмс» мод. 3, которая будет оснащаться боеприпасами, проникающими перед взрывом в грунт. С этой целью рассматриваются варианты создания новой головкой части. Такие ракеты будут предназначены для поражения хорошо защищенных объектов (подземные пункты управления, ангары и т. п.) и иметь КВО около 10 м,

    Кроме того, предполагается приступить к НИОКР по созданию нового твердотопливного двигателя, позволяющего при тех же габаритах ракеты «Атакмс», обеспечивающих возможность ее запуска из пусковой установки М270, увеличить дальность ее стрельбы до 500 км. На этом, вероятнее всего, завершится программа модернизации этой ракеты. В результате на вооружении сухопутных войск появится универсальная ракета, которая сможет решать широкий круг задач.

    Параллельно с рассмотренными выше работами министерство ВМС США руководило НИОКР по созданию корабельного варианта ракетной системы, получившего обозначение NTACMS, который предполагалось применять для огневой поддержки морских десантных операций. В настоящее время эти работы приостановлены, однако появление новых модификаций ракеты «Атакмс», имеющих широкие боевые возможности, по мнению американских экспертов, будет способствовать их возобновлению.

    В системе NTACMS для запуска оперативно-тактической ракеты предусматривается использовать модифицированные установки вертикального пуска Мк41, которыми оснащены крейсера УРО типа «Тикондерога» и эскадренные миноносцы УРО типа «Орли Бёрк». Техническая осуществимость проекта была подтверждена в конце 1996 г. в ходе экспериментов, проведенных на полигоне Уайт Сэндс.

    Одновременно командование ВМС США рассматривает вариант размещения таких ракет на борту многоцелевых подводных лодок и атомных подводных лодок с баллистическим ракетами типа «Огайо» в случае снятия с них ракет «Трайдент-1».

    Официальных данных о комплектации ракет «Атакмс» ядерными боевыми частями нет. Но зато есть сведения об использовании в этих ракетах боеголовки Мк4 (используется для оснащения баллистических ракет подводных лодок «Трайдент-1» и «Трайдент-2»), якобы снаряженных обычными взрывчатыми веществами. В боеголовках Мк4 могут находиться как ядерные, так и обычные заряды проникающего типа.

    Впервые в боевых условиях оперативно-тактические ракеты «Атакмс» применялись в 1991 г. во время войны в Персидском заливе. По колоннам бронетанковых войск Ирака было выпущено 30 ракет «Атакмс».

    Данные ракеты «Атакмс»
    Длина ракеты, мм 3962
    Диаметр корпуса ракеты, мм 610
    Вес ракеты стартовый, кг: мод. 1 1662
    мод. 1А, 2 и 2А 1496
    Вес головной части, кг около 500
    Дальность стрельбы, км: мод. 1,2 165
    мод. 1А, 2А 300
    Время развертывания (свертывания), мин 5

    Английская ракета «Блю Уотер». В сентябре 1959 г. фирма «Инглиш Электрик» получила заказ на изготовление корпусной баллистической ракеты «Блю Уотер» для замены американских ракет «Капрал», состоявших на вооружении британской армии.

    В декабре 1959 г. в ходе переговоров министров обороны ФРГ и Великобритании было решено рекомендовать «Блю Уотер» к принятию на вооружение армий НАТО. В случае одобрения проекта руководством НАТО ФРГ решила закупить ее для бундесвера.

    Ракета «Блю Уотер» была оснащена инерциальной системой управления. Длина ракета 7,62 м, диаметр 0,61 м, максимальный размах оперения 2,05 м. Максимальная дальность полета 160 км.

    Для перевозки и запуска ракеты «Блю Уотер» должен был использоваться трехтонный двухосный автомобиль. Время подготовки к запуску составляло 40 минут.

    В августе 1962 г, военный министр Великобритании заявил о прекращении работ над «Блю Уотер». Официально были указаны следующие причины: высокая стоимость, возможность применения только на Европейском театре военных действий и отказ других стран НАТО от закупки этих ракет.

    Далее министр обороны заявил, что нет сомнения в том, что английская армия получит на вооружение американский снаряд «Сержант», который остается единственным тактическим снарядом этого класса, разработанным на Западе. По сравнению с «Блю Уотер» снаряд «Сержант» тяжелее, дороже, обладает меньшей точностью и большим периодом подготовки к запуску, однако «Сержант» ужо отработан и принят на вооружение.

    Французская ракета «Плутон». Проектирование тактической ракеты «Плутон» — носителя французских ядерных зарядов было начато в конце 1960-х годов. На вооружение «Плутон» поступил в 1974 г.

    Стартовый вес ракеты 2340–2420 кг, длина 7590 мм, диаметр 650 мм. Размах стабилизаторов 1415 мм. Вес боевой части около 500 кг.

    Первый французский тактический ядерный боеприпас — плутониевая бомба AN-52 — был испытан 2 июля 1966 г. Мощность взрыва оценивалась в 30 кт. В 1972 г. бомба поступила на вооружение тактической авиации, а 28 августа 1973 г. на атолле Мороруа прошло ее испытание. Именно AN-52 была использована в качестве боевой части тактической ракеты «Плутон», поступившей на вооружение французской армии.

    Существовало два варианта ядерной боевой части AN-52, имевшие мощность б—8 кт и 25–30 кт (из 80— 100 изготовленных боеприпасов AN-52 2/3 имели уменьшенную мощность).

    Вес ядерной боевой части AN-52 составлял 455 кг, длина 4,2 м, диаметр 0,6 м, размах оперения 0,8 м. AN-52 имела тормозной парашют, стандартная высота подрыва составляла 150 м. Головная часть в полете не отделялась.

    Система управления ракеты «Плутон» упрощенная инерциальная. Органы управления — аэродинамические рули. Дальность стрельбы от 10 до 120 км. Круговое вероятное отклонение 150–300 м.

    Ракета «Плутон» оснащалась твердотопливным двигателем с нерегулируемым соплом. Двигатель, разработанный фирмой «SEP», имел два режима работы, обеспечиваемые двумя видами топлива в виде двух слоев топлива — быстрогорящего (внутреннего) и медленногорящего (внешнего). Применялось твердое полиуретановое топливо типа «изолин» 36/9 (стартовый режим) и «изолан» 28/7 (маршевый режим). Заряд твердого топлива был скреплен с корпусом двигателя и имел канал в виде 10-лучевой звезды. Диаметр заряда 0,62 м, длина 3 м, вес топлива 1210 кг.

    В стартовом режиме двигатель работал 9 с, а в маршевом — 16 с. В конце первого (стартового) режима скорость ракеты достигала 1100 м/с.

    В походном порядке ракета «Плутон» и ее головная часть перевозились раздельно в специальных контейнерах на обычных армейских грузовиках. При этом контейнер ракеты служил и пусковой установкой. Затем с помощью крана пусковая установка устанавливалась на раме гусеничной боевой машины, созданной на шасси среднего танка АМХ-30. Боевые машины оснащались дизелем мощностью 720 л.с. и небольшим газотурбинным двигателем, работавшем на генератор бортовой сети. Расчет пусковой установки 5 человек.

    В собранном виде ракета могла перевозиться боевой машиной на небольшие расстояния. Время подготовки к пуску составляло 10–15 минут. Пуск производился под постоянным углом возвышения +10°.

    Полки, оснащенные ракетами «Плутон», входили в состав армейских корпусов. Полк ракет «Плутсн» состоял из частей управления и обслуживания, трех огневых батарей, транспортной части и охраны. Численность личного состава полка около 1000 человек, в том числе до 70 офицеров и 160 унтер-офицеров. Полк имел шесть пусковых установок ракет «Плутон» и до 280 различных автомашин.

    Подразделение управления имело средства связи и технического обслуживания, позволявшие организовывать управление огнем с командного пункта общевойскового соединения.

    Каждая огневая батарея насчитывала до 115 человек личного состава, две пусковые установки (по одной во взводе), средства топографического обеспечения, наблюдения, разведки и технического обслуживания.

    Транспортная часть и охрана предназначались для транспортировки ракет и обеспечения непосредственной охраны ракетно-ядерных средств полка.

    Полк ракет «Плутон» был полностью автономен как в тыловом отношении, так и в организации управления и технического обслуживания. Он предназначался для централизованного использования. Благодаря высокой подвижности и надежной системе управления и связи подразделения полка могли быть рассредоточены на значительной площади и находиться на удалении до 100 км от командного пункта общевойскового соединения.

    К середине 1980-х годов на вооружении сухопутных войск Франции имелось 44 пусковые установки ракет «Плутон».

    Ракеты «Плутон» были сняты с вооружения и демонтированы в 1992–1996 гг. (Сх. 6)


    Сх. 6. Сравнительный вид западных тактических и оперативно-тактических ракет: а) «Онест Джон» MGR-1A; б) «Онест Джон» MGR-1B; в) «Лакросс» М4Е2; г) «Литтл Джон» MGR-3; д) «Плутон»; е) «Ланс» LGM-52F

    Глава 4. Корпусные и армейские баллистические ранеты

    От ФАУ-2 к «Корпорелу». Первая в мире баллистическая ракета А-4 (ФАУ-2) была создана в Германии в научно-исследовательском центре в Пенемюнде под руководством Вернера фон Брауна. (Сх. 7)

    Ракета А-4 транспортировалась без боевой части. Она присоединялась к ракете непосредственно перед стартом. Но при входе ракеты в плотные слои атмосферы боевая часть не отделялась.

    Ракета А-4 (ФАУ-2). Слева — продольный разрез на пусковом столе); справа вверху — разрез камеры сгорания (видны 18 распылительных форсунок в верхней части двигателя); в центре — распылительная форсунка в разрезе; внизу — сопло (вид сбоку и вид снизу) и графитовые газовые рули.

    Система управления ракетой инерциальная. В ранних экземплярах ракеты использовалась радиокоррекция — по радио подавалась команда на выключение подачи топлива в двигатель, и тем самым происходило управление скоростью ракеты. Скорость измерялась при помощи эффекта Доплера. Позднее от управления начальной скоростью при помощи радиокоманд отказались, заменив его гироскопическим интегрирующим акселерометром, который и выключал двигатель в момент, когда достигались заранее заданные скорость и угол тангажа.

    В течение времени работы двигателя управление А-4 осуществлялось при помощи воздушных и газовых рулей, из которых первые создавали аэродинамические моменты, а последние изменяли направление тяги реактивного двигателя. Газовые рули были сделаны из графита и находились в струе, вытекающей из сопла двигателя. Четыре аэродинамических руля геометрически были продолжением газовых. Пара рулей, предназначенных для управления по азимуту, была скреплена вместе, а другая пара рулей допускала раздельное управление.

    Данные ракеты А-4
    Вес стартовый, т 12,9—13
    Тяга двигателя максимальная, т: у земли 26
    на большой высоте 30
    Полная длина ракеты, м 3,9
    Диаметр корпуса максимальный, м 1,6
    Размах стабилизаторов, м 3,55
    Вес боевой части, кг 900—1000
    Дальность полета максимальная, км 250—300
    Вес топлива (80-процентный этиловый спирт), т 3,6
    Вес окислителя (жидкий кислород), т 5
    Время работы двигателя, с 64—65
    Скорость ракеты максимальная, м/с 1500
    Высота над землей максимальная, км 95
    Скорость при встрече с целью, м/с 800

    Круговое вероятное отклонение ракеты А-4 составляло около 4 км. Поэтому ракета могла эффективно поражать только крупные площадные цели типа Лондона.

    Четвертый по счету и первый удачный пуск А-4 состоялся 3 октября 1942 г. Ракета пролетела 192 км и достигла высоты 90 км. Первый боевой пуск (по Лондону) произведен 7 сентября 1944 г.

    Всего до конца марта 1945 г. немцы выпустили по Лондону, Антверпену, Брюсселю и Льежу около 10 800 ракет А-4, из которых лишь около 50 % поразили площадные цели, а остальные взорвались при старте или существенно отклонились от заданной траектории.

    Естественно, что американские военные и предприниматели уже в 1944 г. мечтали заполучить германское сверхоружие и его создателей. Как ни странно, и Вернер фон Браун желал попасть к американцам. Это может показаться парадоксом: прусский аристократ из древнего рода — его предки получили титул барона еще в 1699 г., любимец фюрера, наконец, штурмбаннфюрер СС Вернер фон Браун теоретически должен был ненавидеть янки.

    Однако все это не помешало семейству Браунов затеять рискованную политическую игру. Чтобы понять ее, следует обратиться к «делам давно минувших дней».

    В 1872 г. германский рейхстаг принял «Закон об иезуитах», запрещавший деятельность в Германии этого строго по-военному организованного ордена, издавна стремившегося обрести политическое влияние. В течение 50 лет католическое духовенство всячески добивалось отмены закона, препятствовавшего подрывной политической деятельности иезуитов. Сделать это удалось только в 1917 г. Иезуит Брифс, занимавший важный пост в кайзеровском ведомстве внутренних дел, развернул в прессе широкую кампанию за отмену закона. Начальником бюро информации ведомства внутренних дел был тогда не кто иной, как отец Вернера фон Брауна Магнус фон Браун. Благодаря стараниям Брифса и Брауна закон 1872 г. был отменен, тем самым были сняты и препоны, мешавшие политической деятельности иезуитов в Германии.

    В 1934 г. профессор Брифс перебрался в США, где начал преподавать политическую экономию в иезуитских колледжах. Начало Второй мировой войны застало Брифса в Джорджтаунском университете в Вашингтоне.

    А бот старший брат Вернера, дипломат и разведчик барон Зигмунд фон Браун в сентябре 1939 г. оказался в итальянской колонии Абиссиния. В 1941 г. британские войска заняли Аддис-Абебу. Английские солдаты доставили Зигмунда в контрразведку, где его… отпустили с миром. В 1942 г. Зигмунд кружным путем возвратился в Германию. А весной 1943 г. он объявился в Ватикане в качестве советника нового германского посла бригаденфюрера СС барона Эрнста фон Вейцзекера,

    В свою очередь государственный департамент США направил к папе Пию XII посланника Майрона Чарльза Тэйлора. Этот американский миллионер-католик занимал пост директора компании «Юнайтед Стейтс стил корпорейшн» и представлял интересы треста Моргана, а также Уолл-стрита. Тэйлор не скрывал своих симпатий к фашизму.

    Американский автор Авро Манхэттен, отличный знаток интриг Ватикана, писал об одной из них, в которой принял участие Зигмунд фон Браун.

    «Нацистский посол в Ватикане барон Вейцзекер неоднократно посещал папу и кардинала — статс-секретаря (кардинала Маглионе), а также встречался с Майроном Тэйлором (в июне — июле 1944 г.)…Во время предпринимавшихся папой усилий с целью помочь фашистской германии заключить мир Вейцзекер со всей серьезностью стремился договориться с Ватиканом насчет условий этого мира. В мае и июне кардинал Маглионе, Майрон Тэйлор, барон фон Вейцзекер и английский посол неоднократно совещались; поводом для таких совещаний было решение повторить в Германии итальянские события, чтобы таким образом «открыть путь к прекращению военных действий» [26].

    В Рим направился также и уже знакомый нам иезуитский профессор Брифс. Сей профессор давно бросил и кафедру, и студентов. Теперь он — сотрудник секретной службы США. Он подчинен непосредственно генерал-лейтенанту Дональду Линдеру Путту. Этот генерал руководил «операцией Пейперклиа», что в переводе с английского означает «операция Канцелярская скрепка». Название странное, но объяснялось оно довольно просто: в картотеке лиц, за которыми охотилась американская секретная служба, карточки с фамилиями нацистских ракетчиков были сколоты специальными нержавеющими канцелярскими скрепками.

    В группе Прутта выделялся своей внешностью некий господин в офицерской форме. Это был американский инженер Ричард Уильям Портер. Он принадлежал к руководящей верхушке крупнейшего американского электроконцерна «Дженерал электрик компани», который до войны имел деловые связи с германскими монополиями.

    У американцев оснований торопиться было более чем достаточно. В январе 1945 г. советские танки появились недалеко от Пенемюнде, где находился Вернер фон Браун.

    По приказу Гиммлера в обстановке строжайшей секретности из Пенемюнде на запад двинулась длинная колонна автомашин. Две тысячи грузовиков и тысяча прицепов везли 12 тысяч тонн груза и несколько тысяч специалистов, большей частью вместе с семьями. Эвакуация была подготовлена весьма тщательно, о чем свидетельствуют специально изготовленные дорожные указатели с понятными только посвященным сокращениями «V.z.b.V» — «Оружие возмездия особого назначения».

    В начале февраля 1945 г. колонна прибыла в Нордхаузен на завод по сборке ракет А-4. Там серийное изготовление ракет продолжалось еще 8 недель и достигло предельной производительности.

    Американские войска продвинулись к Гарцу. 3 апреля 1345 г. командир армейского корпуса ракетного оружия группенфюрер СС Ганс Каммлер приказал немедленно эвакуировать руководящие кадры производства оружия ФАУ в так называемую «Альпийскую крепость».

    Поезд с ракетчиками вскоре прибыл на знаменитый лыжный курорт Гармиш-Партенкирхен. Там Вернер фон Браун расположился в фешенебельном отеле «Ингебург» в Оберйохе, где он со своими коллегами и провел последние недели войны.

    Навстречу американским частям был отправлен на автомобиле еще один брат Вернера, Магнус фон Браун-младший. Он должен был привести в отель к брату американцев, предварительно выяснив, находится ли среди них вашингтонский профессор Гетц Энтон Брифс. И вскоре на извивающейся серпантинной лентой дороге появился мчащийся к Оберйоху «джип» с тремя американцами, одним из которых был мистер Брифс.

    Германские ракетчики выстроились в три шеренги, и генерал-лейтенант Дорнбергер официально попросил взять их в плен. Американцы держались запросто. Профессора Брифса интересовал лишь единственный вопрос: «Где доктор Браун?»

    По совету Вернера фон Брауна Брифс потребовал от американского командования срочно вывезти готовые ракеты А-4 и оборудование с завода в Нордхаузене. Надо было успеть сделать это до отвода американских войск на установленную еще ранее демаркационную линию: ведь Тюрингия, где находился центр ракетного производства Нордхаузен, входила по союзническому соглашению в советскую зону оккупации Германии. Многотонные американские военные грузовики вывезли из Нордхаузена детали ракет, машины, чертежи, модели и более сотни ракет А-4. В Антверпене их погрузили на суда и отправили в США. Американская секретная служба захватила и также отправила за океан документацию, связанную с конструированием и производством ракет.

    В 1945 г. Управление вооружений министерства армии США возложило на фирму «Дженерал Электрик» задачу проведения экспериментальных запусков целого ряда трофейных немецких реактивных снарядов (ракет) ФАУ-2. Первоначально предусматривался запуск только 25 ракет ФАУ-2, но в действительности испытаниям подверглись 67 ракет.

    Первая трофейная ракета ФАУ-2 была запущена на полигоне Уайт Сэндс в штате Нью-Мексико инженерами фирмы «Дженерал Электрик» 16 апреля 1946 г., а все испытания закончились к 29 октября 1951 г. 68 % всех пусков были сочтены успешными.

    На ракеты ФАУ-2 (А-4) американцы возлагали большие надежды. Ими даже заинтересовался флот США. В ходе «операции Сэнди», проводившейся вблизи Бермудских островов, ракета ФАУ-2 6 сентября 1947 г. была запущена с палубы авианосца «Мидуэй» с целью выяснения возможности запуска управляемого снаряда с палубы корабля. Пуск прошел успешно, но почти тотчас после пуска ракета начала кувыркаться и, разломившись на три части, упала в море. Однако возможность запуска баллистических ракет с военных кораблей была доказана.

    Однако ракета. ФАУ-2 «в чистом виде» на вооружение вооруженных сил США так и не поступила. Но на ее базе фирма «Файрстоун Тайр энд Раббер компани» создала оперативно-тактическую ракету «Корпорел» (иногда ее называли «Капрал»). Работы по ней были начаты в 1947 г., а в 1954 г. ракета «Корпорел» (MGM-5A) поступила на вооружение армии США.

    Система управления ракеты «Корпорел» создана фирмой «Гилфиллан». Управление полетом ракеты на начальном участке траектории осуществлялось с помощью направляющего радиолуча PЛC, а после выключения двигателя ракета двигалась по баллистической траектории. Жидкостный ракетный двигатель для ракеты «Корпорел» изготовлен фирмой «Райен».

    Ракета «Корпорел» компоновалась ядерной, химической и фугасной боевыми частями. Ядерная боевая часть М-234 содержала заряд W-7 Y2 переменкой мощности от 2 до 40 кт. Вес его составлял около 500 кг, длина 1375 мм, диаметр 750 мм. Для ракет «Корпорел» с 1955 г. по I960 г. было изготовлено 300 ядерных боевых частей W-7 Y2.

    Ракета «Корпорел» разбиралась на несколько составных частей, которые хранились и транспортировались отдельно друг от друга и подлежали сборке в полевых условиях. Эти части следующие: корпус ракеты, головная часть, аэродинамические и газовые рули, кольцо для установки боевой части, пневмоклапан, управляющий топливным клапанам, боевая часть и аккумуляторные батареи. Все эти части упаковывались в металлические контейнеры или в деревянные ящики.

    Топливо хранилось в алюминиевых бочках емкостью по 196 кг (горючее) и 202 кг (окислитель). Для заправки топливом одной ракеты требовалось 10 бочек окислителя и 5 бочек горючего.

    Комплект наземной аппаратуры системы управления ракеты «Корпорел» включал: радиолокационную станцию слежения за ракетой; радиолокационную станцию измерения скорости полета ракеты, счетно-решающее устройство, пульт управления огнем батарей, теодолит для слежения за ракетой, контрольно-испытательную аппаратуру для подготовки ракеты к старту, силовые агрегаты.

    На огневой позиции кроме наземной аппаратуры системы управления использовалось следующее оборудование: прицеп для перевозки стартового стола, стартовый стол, тележка для перевозки боеголовки, самоходный установщик ракеты, компрессорная станция, емкости с окислителем и емкости с горючим, топливозаправщик.

    Все наземное оборудование устанавливалось на автомобильных шасси и прицепах. Перед пуском ракета погружалась на самоходный установщик и транспортировалась на позицию для заправки топливом. После заправки ракета отвозилась на стартовую позицию.

    Для защиты ракеты «Корпорел» от атмосферных осадков и пыли разработали съемный чехол, выполненный из нейлоновой ткани, покрытой поливиннлхлоридом. Несмотря на довольно большие размеры, чехол весил менее 23 кг и в сложенном виде укладывался в ящик размером не более обычного чемодана. Чехол выполнен из трех секций. Секции чехла при монтаже накрывали края полос, подложенных под захваты, и стягивались снаружи ремнями. Таким образом обеспечивалась защита чехла при перевозке или хранении ракеты на установщике.

    Для транспортировки и установки ракеты «Корпорел» на стартовый стол служил самоходный установщик. Все четыре колеса установщика являлись ведущими и управляемыми (для уменьшения радиуса разворота машины). Скорость передвижения установщика по шоссейной дороге достигала 60 км/час. На малой скорости установщик мог передвигаться по неровному и заболоченному грунту и преодолевать своим ходом неглубокие водные препятствия. Подъемная стрела установщика представляла собой стальную сварную конструкцию, установленную на подшипниках и поворачивавшуюся на 190" в вертикальной плоскости. Стыковка боевой части с корпусом ракеты производилась механизмами прицепа, на котором ока перевозилась. Установщик обслуживали два номера расчета.

    Пока наземное оборудование и транспортные средства занимали соответствующие позиции и прокладывалась наземная кабельная сеть, бульдозер выравнивал грунт для стартовой площадки. Ракета устанавливалась вертикально на стартовый стол с четырехопорной раздвижной станиной. На столе ракета крепилась при помощи четырех штанг, упиравшихся в верхнюю часть хвостового отсека ракеты. Это позволяло ракете сохранять устойчивость на столе при скорости ветра до 25 м/с. Стартовый стол имел пирамидальный отражатель пламени. Обслуживание ракеты в вертикальном положении производилось с площадки, установленной на конце двух рычажной стрелы подъемника, смонтированного на шасси трехосного грузовика. При вертикальном положении ракеты проводились предстартовые испытания и заправка баллонов сжатым воздухом.

    Во время предстартовых испытаний проверялось бортовое оборудование, а также радиолокатор слежения, счетно-решающее устройство, радиоустановка для измерения скорости полета ракеты, работавшая на принципе Доплера, три прицепа питания и станция управления огнем.

    Ракета взлетала вертикально, затем летела по запрограммированной траектории. Полное время полета составляло 225 секунд.

    Боевой порядок дивизиона ракет «Корпорел» предполагалось разместить на четырех позициях:

    1. Техническая позиция с оборудованием для сборки и предварительных испытаний ракеты.

    2. Стартовая позиция с необходимым оборудованием для предстартовых испытаний, установки ракеты на пусковой стол и производства запуска.

    3. Позиция управления с необходимой радиолокационной аппаратурой и другим оборудованием для управления полетом ракеты.

    4. Позиция обслуживания и ремонта.

    Дивизион ракет «Корпорел» являлся самостоятельной единицей в административном и тактическом отношениях и состоял из штабной батареи, подразделения обслуживания и двух огневых батарей.

    Огневая батарея состояла из взводов управления и наведения, огневого взвода и отделения обслуживания. Каждая огневая батарея могла производить одновременно пуск четырех ракет. В состав дивизиона входило 10 транспортеров с прицепами для перевозки ракет и личного состава.

    Первоначально в каждом дивизионе насчитывалось около 530 солдат и офицеров. Однако по утверждению американских военных специалистов такая организация была слишком громоздка и маломаневренна. Практика тренировки войск показала необходимость изменения организационной структуры войсковых подразделений ракет «Корпорел». И в последующем личный состав дивизиона был сокращен до 230 солдат и офицеров и состоял из штаба, батареи обслуживания и одной огневой батареи. В огневой батарее насчитывалось 94 человека, из них 27 человек в стартовой команде, 8 сборщиков электронного оборудования, 28 сборщиков-механиков и 31 человек в команде по управлению полетом ракеты.

    Взвод управления состоял из штаба, отделения радиолокационной установки, отделения радиоустановки для измерения скорости ракеты и отделения счетно-решающего устройства.

    Личный состав взвода управления включал: командира взвода (1), помощника командира взвода (1), командиров отделений (3), сержанта (1), механиков по управлению стрельбой (5), операторов прицепов питания (3), водителей (7), телефониста (1), номера расчета радиоустановки (9). Всего во взводе 31 человек.

    Первый дивизион ракет «Корпорел» был сформирован в 1954 г. В течение 12 месяцев (к июню 1955 г.) было создано уже 8 дивизионов. Дивизионы ракет «Корпорел» имели армейское подчинение.

    Ракета «Корпорел» поступила на вооружение армий Англии, Франции, Италии и ФРГ. В Англии были сформированы два полка, вооруженные этими ракетами. Первый из них получил наименование 47-го, второй — 27-го артиллерийского полка управляемых снарядов. Личный состав каждого полка насчитывал 500 солдат и офицеров.

    47-й артиллерийский полк управляемых снарядов в начале 1958 г. проходил обучение по эксплуатации ракет «Корпорел» в районе Олдершот (Гемпшир). Летом 1958 г. этот полк был направлен в США для проведения учебных и зачетных стрельб, а затем — в Западную Германию для пополнения находящихся там английских войск.

    Данные ракеты «Корпорел»
    Длина, м 13,8
    Диаметр, м 0,76
    Размах стабилизаторов, м 2,15
    Стартовый вес, т 5
    Вес боевой части максимальный, кг 680
    Тяга двигателя, т 5,4
    Время работы двигателя, с 60
    Дальность стрельбы, км: максимальная 130–160*
    минимальная 50
    Высота полета максимальная, км 82
    Скорость полета максимальная, м/с 1100
    КВО, м 400

    * У разных модификаций.

    Ракеты «Корпорел» были сняты с вооружения армии США в 1964 г.

    Корпусная баллистическая ракета «Сержант». Корпусная баллистическая ракета «Сержант» (MGM-29A) была предназначена для замены ракеты «Корпорел». Основные преимущества «Сержанта» перед «Корпорелом» — переход на твердое топливо, то есть меньшее время подготовки к старту, меньшее количество наземного оборудования, меньшее КВО и т. д.

    Проектирование ракеты «Сержант» начато в 1954 г. фирмой «Спэрри Рэнд Корпорейшн».

    Система управления ракеты «Сержант» инициальная, она изготавливалась фирмой «Спэрри» в Миннеаполисе.

    Ракета «Сер: кант» одноступенчатая с реактивным двигателем на твердом топливе. Ока состояла из головной части, приборного и двигательного отсеков и четырех плоскостей стабилизатора.

    Ракета «Сержант» комплектовалась ядерной, химической и осколочно-фугасной боевыми частями. Так, боевые части М-62 и М-63 снабжались ядерными зарядами W-52 Y1 и W-52 Y2 мощностью 60 и 200 кт. Длина ядерной боевой части 1417 мм, вес 431 кг. С мая 1962 г. по апрель 1966 г. для ракет «Сержант» произведено 300 ядерных боевых частей W-52, С вооружения они снимались с марта 1974 г. по август 1978 г.

    Химическая боевая часть М212 весом 520 кг содержала 195 кг отравляющего вещества. При снаряжении ОВ типа зарин площадь заражения составляла 110 гектаров.

    Ракета «Сержант* запускалась с пусковой установки под углом 75° к горизонту.

    Управляемая ракетная система «Сержант» кроме ракеты включала пусковую установку с пультом управления огнем, станцию предстартовой проверки и два транспортировщика контейнеров с отсеками ракеты. Кроме того, в состав системы могла входить станция проверки наземной проверочно-пусковой аппаратуры, которая предназначалась для обслуживания нескольких систем ракет «Сержант». Весь комплекс системы «Сержант» размещался на четырех двухосных полуприцепах и перевозился четырьмя колесными тягачами повышенной проходимости, Система обладала довольно высокой мобильностью и была приспособлена для перевозки по воздуху армейской авиацией и вертолетами.

    Подготовка ракеты к запуску осуществлялась обычно в два этапа. На технической позиции проверялась наземная проверочно-пусковая аппаратура, осматривались и грузились на транспортировщики контейнеры с отсеками ракеты. Затем наземное оборудование системы и контейнеры с отсеками ракеты доставлялись транспортировщиками на огневую позицию, расположенную в 30–35 км от переднего края.

    На огневой позиции производилась проверка отсеков, распаковка контейнеров, подъем отсеков на пусковую установку и их стыковка. Собранная ракета ориентировалась по азимуту, подвергалась функциональным проверкам и в ее систему управления вводились с пульта параметры стрельбы. За несколько секунд до старта ракета автоматически поднималась на угол 75°, а ее аппаратура переводилась на бортовое питание. Подготовка ракеты к запуску занимала 45–50 минут.

    Ракетный дивизион «Сержант» имел две огневые батареи, каждая из которых была вооружена одной пусковой установкой. Американский армейский корпус мог быть усилен одним-двумя такими ракетными дивизионами. В отдельных случаях дивизионы могли придаваться полевым армиям.

    Данные ракеты «Сержант»
    Длина, м 10,5
    Диаметр, мм 787
    Размах стабилизаторов, м 2,35
    Стартовый вес, кг 4540
    Вес боевой части максимальный, кг 720
    Тяга двигателя, т 22,7—32
    Время работы двигателя, с 30—35
    Дальность стрельбы, км: максимальная 134—40
    минимальная 45
    Высота траектории минимальная, км 80
    Скорость ракеты максимальная, м/с 1000–1100
    КВО, м 350

    Ракета «Сержант» была окончательно снята с вооружения армии США в 1978 г. Кроме того, эти ракеты состояли на вооружении армий Великобритании и ФРГ. В бундесвере они были сняты с вооружения с 1976 г. по 1978 г.

    Баллистическая ракета «Редстоун». В 1950 г. армия США начала финансирование ракеты «Майор», представлявшей развитие ракеты ФАУ-2. В 1952 г. заказ на разработку «Майора» получила фирма «Крайслер», главным конструктором ее стал уже хорошо знакомый нам Вернер фон Браун. Сама же ракета была переименована в «Редстоун» — по названию армейского арсенала.

    Баллистическая ракета «Редстоун» оснащена жидкостным ракетным двигателем «Рокетдайн» (А6 или А7). Подобно двигателю ракеты ФАУ-2, двигатель «Рокетдайн» работал на жидком кислороде и спирте, которые подавались в камеру сгорания турбонасосом, приводимым в действие газом, образующимся при разложении перекиси водорода.

    Система управления ракеты чисто инерциальная. После запуска с транспортируемой платформы ракета следовала к цели по заданной траектории. Данные о цели подавались в программное устройство, которое затем снабжало необходимой информацией различные элементы системы управления. Для управления и стабилизации ракеты в полете использовались, как и в ракете ФАУ-2, газовые и аэродинамические рули.

    Ракета «Редстоун» (PGM-IIA) комплектовалась ядерными, химическими и бактериологическими боевыми частями.

    Головная часть ракеты M-3G содержала ядерную боевую часть W-39 Y2. Длина ядерной боевой части 2647 мм, диаметр около 870 мм, вес около 2900 кг, мощность заряда 3,8 Мт. С июля 1958 г. по 1963 г. для ракет «Редстоун» изготовлено 60 ядреных боевых частей.

    Ракеты «Редстоун» производила фирма «Крайслер» на заводе в Уоррене близ Детройта. После сборки каждая ракета подвергалась статическим испытаниям. Затем она разбиралась и упаковывалась для отправки в войсковые части.

    Стоимость одной ракеты «Редстоун» составляла 100 тысяч долларов.

    Для сборки и установки ракеты на стартовый стол использовался специальный подъемник, представлявший собой 25-тонный кран, смонтированный на самоходной платформе. Длина стрелы крана 27 м. Ракету можно было устанавливать на стартовый стол также при помощи автомобильного крана. Для сокращения веса оборудования разрабатывалась система легких лебедок, заменяющих кран.

    Для подачи сжатого воздуха был разработан компрессор производительностью 2,2 м3/мин. с рабочим давлением 350 кг/см2. Компрессор, установленный на грузовом автомобиле, приводился в действие легким двигателем воздушного охлаждения. Компрессор заряжал воздушную батарею, из которой очищенный от пыли и влаги сжатый воздух поступал в соответствующие отсеки снаряда. Воздух, находившийся в этих отсеках, использовался для предстартовых проверок и приведения в действие механизмов системы управления снаряда в полете, а также для поддержания давления в топливных баках и приведения в действие механизма отделения головной части снаряда. Кроме того, сжатый воздух использовался в системе контроля высоты полета снаряда.

    Электрический генератор, разработанный для обслуживания ракет «Редстоун», имел мощность 60 кВт, частоту 60 Гц и работал от дизеля. Генератор питал сервомотор, управлявший воздушными плоскостями, рулями поворота и другими механизмами во время проверки ракеты и прогрева ее перед запуском. Кроме того, генератор питал энергией электромоторы, подогреватели и устройства для кондиционирования воздуха, а также вспомогательное оборудование, необходимое для регулировки и запуска ракеты.

    Во время полета ракета получала электроэнергию от бортовых аккумуляторных батарей, к которым подключалась вся аппаратура ракеты перед самым запуском.

    Первоначально для заправки ракеты «Редстоун» жидким кислородом использовалась установка производительностью 5 литров в сутки. Эта установка перевозилась на двух прицепах, приспособленных также для транспортировки по воздуху. В конце 1954 г. был разработан проект установки производительностью 20–25 т. жидкого кислорода в сутки, и позже с фирмой «Эйр продактс» заключили контракт на производство таких установок, которые оказались относительно просты в эксплуатации и могли транспортироваться по воздуху. Стоимость одной такой установки составляла 1 млн долларов.

    Опытный вариант установки работал на дизельном топливе (для производства 1 кг жидкого кислорода требовалось 0,5 кг дизельного топлива). Сборка установки производилась в течение нескольких часов. Она могла работать при температурах от -32° до +52 °C. Для охлаждения установки не требовалось ни охлаждающей смеси, ни воды. Установка монтировалась на четырех полуприцепах на тракторной тяге. Размеры каждого полуприцепа: длина 2,44 м, ширина 9,2 м, высота 3,35 м.

    В 1955 г. была разработана еще более мощная установка для производства жидкого кислорода. Она проектировалась с учетом использования стандартных деталей и могла перевозиться самолетами. Производительность ее составляла 50 т. жидкого кислорода в сутки.

    Для перевозки и хранения жидкого кислорода, а также для заправки применялась герметизированная цистерна емкостью 9 т, смонтированная на полуприцепе. Цистерна оборудована раздаточным шлангом и нагнетающей помпой с электроприводом, а также была снабжена оборудованием для поддержания вакуума.

    Для хранения больших запасов кислорода был создан вакуумный контейнер емкостью 35 т, установленный на специальных полозьях. Этот контейнер имел нагнетательную помпу для перекачки жидкого кислорода. Пустой контейнер перевозился на 20-тонном полуприцепе.

    Специальное оборудование было создано для хранения и перевозки твердой углекислоты, которая использовалась для поддержания рабочей температуры приборов и электронного оборудования перед запуском ракеты и во время ее полета.

    В комплект оборудования системы ракеты «Редстоун» входила пожарная автомашина, имевшая дистанционное управление, брандспойт специальной конструкции для тушения горящего спирта и насос производительностью 6800 л/мин. (Для сравнения, производительность обычной пожарной машины тогда составляла 2300 л/мин).

    При подготовке к запуску ракеты использовалось и другое оборудование, например, установки для кондиционирования воздуха, подогреватели и небольшие воздушные компрессоры.

    Первые экспериментальные пуски ракет «Редстоун» были проведены в мае 1953 г. В 1956 г. 40-я группа управляемых снарядов начала проведение тренировочных запусков ракеты «Редстоун». По американским данным с 29 августа 1953 г. в течение 5 лет было проведено 38 пусков ракет «Редстоун», из которых 35 оказались удачными.

    Первым боевым подразделением, вооруженным ракетами «Редстоун», стал 217-й дивизион, сформированный в сентябре 1957 г. в г. Хантсвилл (штат Алабама). Дивизион насчитывал 600 человек личного состава и состоял из двух батарей, в каждой из которых имелось по одной стартовой установке.

    Второе боевое подразделение ракет «Редстоун» было создано в октябре 1957 г. в г. Форт-Силл (штат Оклахома), а третье — в феврале 1958 г. также в Форт-Силле.

    В 1958 г. 217-й дивизион ракет «Редстоун» был переброшен в Западную Германию, где в том же году встал на боевое дежурство.

    С вооружения армии США ракеты «Редстоун» были сняты в 1962 г.

    Летом 1958 г. две ракеты «Редстоун» забросили атомные боеголовки, которые были взорваны в ионосфере на высоте 80 км над Тихим океаном в районе острова Джонстон.

    В 1959 г. — начале 1960 г. американское руководство лихорадочно пыталось догнать и перегнать СССР в области космических исследований. За неимением лучшего для первого полета американского астронавта в космос было решено использовать ракету «Редстоун». Понятно, что из-за малой мощности ракеты речь могла идти лишь о суборбитальном полете, то есть, попросту говоря, подпрыгнуть до самой низкой орбиты искусственного спутника Земли.

    Первые три старта ракет «Редстоун» с капсулами «Меркурий» должны были быть беспилотными (с манекенами). Первый старт с капсулой MR-1, состоявшийся 21 ноября 1960 г. с мыса Канаверал, окончился неудачей. Два последующих старта 19 декабря 1960 г. и 31 января 1961 г. были успешными. В одном из них вместо астронавта летела шимпанзе по кличке Энос.

    И вот 5 мая 1961 г., через три недели после орбитального полета Гагарина, ракета «Редстсун» отправила в полет капсулу MR-3 «Меркурий» с астронавтом Аланом Шепардом на борту. Капсула носила название «Фридом-7» («Дружба-7»). Вес — 1,83 т со свободным объемом кабины в один кубометр. (Сх. 8)

    Астронавт Шепард поднялся на 187 км и через 15 минут 22 секунды после старта благополучно приводнился в океан в 486 км от пусковой установки.

    Сх. 8. Космическая капсула «Меркурий»: 1 — носовой конус; 2 — тормозной парашют; 3 — бачок с перекисью водорода для микродвигателей; 4 — микродвигатель для управления по тангажу; 5 — экран перископа; 6 — приборная доска; 7 — ручка управления системой ориентации; 8 — кресло космонавта; 9 — теплозащитный экран; 10 — РДТТ системы аварийного спасения; 11 — РДТТ тормозной двигательной установки; 12 — ручка включения системы аварийного спасения; 13 — микродвигатель для управления по крену; 14 — двухстенная герметичная кабина; 15 — основной и запасной парашюты; 16 — двигатель для управления по рысканью; 17 — крышка люка (открыта).

    21 июля 1961 г. ракета «Редстоун» отправила в такой же полет астронавта Гриссома. Тот поднялся на 3 км выше (190 км) и пробыл в полете 15 минут 37 секунд,

    Первый же пилотируемый орбитальный полет был совершен американцем Доном Гленом 20 февраля 1962 г, в капсуле «Меркурий» МА-б.

    Данные ракеты «Редстоун»
    Длина, м 21,1
    Диаметр, м 1,73
    Размах стабилизаторов, м 3,65
    Стартовый вес ракеты, т 28
    Вес боевой части максимальный, кг 680
    Тяга двигателя, т 34—35
    Время работы двигателя, с 110
    Дальность максимальная, км 400
    Высота полета максимальная, км 140
    Скорость максимальная, м/с 1440

    Английская баллистическая ракета «Блэк Найт». Британским аналогом ракеты «Редстоун» стала армейская ракета «Блэк Найт» («Blake Knight»).

    Система наведения ракеты инерциальная с радиокоррекцией. Дальность стрельбы 110 км. Длина ракеты 10,7 м, диаметр 915 мм. Стартовый вес ракеты 5400 кг. Старт происходил со стартового стола подобно ФАУ-2.

    Ракета оснащалась четырехкамерным жидкостным ракетным двигателем с тягой 9 т. В качестве топлива использовались перекись водорода (85 %) и керосин.

    Испытания ракеты «Блэк Найт» начались в 1959 г., но у Англии не хватило денег довести ракету, да она и не обладала какими-либо существенными преимуществами по сравнению с «Редстоуном». В результате работы по ракете «Блэк Найт» в 1960 г. закончились.

    На базе ракеты «Блэк Найт» была создана двухступенчатая первая и единственная британская космическая ракета «Блэк Эрроу» («Черная Стрела»). Единственный успешный запуск искусственного спутника Земли ракетой «Блэк Эрроу» состоялся 28 октября 1971 г. с космодрома Вумера в Австралии.

    Ракета «Першинг-1». Проектирование армейских баллистических ракет «Першинг» было начато в 1958 г. Ракета получила название в честь американского генерала Дж. Першинга, участника Первой мировой войны.

    Головным разработчиком ракеты стала фирма «Мартин Мариэтта», а твердотопливные двигатели обеих ступеней изготавливала фирма «Тиокол».

    В ходе испытаний, проводившихся с I960 г. по 1963 г. на полигоне Уайт Сэндс, было запущено 69 ракет «Першинг». По официальным данным 59 пусков были успешными.

    В 1964 г. ракета «Першинг» была принята на вооружение армии США, а в следующем году ее приняли на вооружение бундесвера.

    Корпус ракеты «Першинг» был изготовлен из нержавеющей стали и состоял из нескольких отсеков, в которых размещались двигатели первой и второй ступеней системы наведения и управления боевой частью. В нижней части отсеков двигателей устанавливались аэродинамические и газовые рули по 3 пары на каждой ступени. Аэродинамические рули были выполнены из стеклопластика, а газовые рули — из вольфрамомолибденового сплава.

    Головная часть ракеты была рассчитана на большие скорости и покрыта абляционным материалом, то есть с оплавляющимся покрытием. Это обусловлено тем, что к ракете предъявлялись высокие требования по точности попадания в цель, которые предусматривали возможно более быстрый полет головной части на нисходящей ветви траектории.

    Силовая установка ракеты состояла из двух ступеней. На каждой ступени устанавливался твердотопливный двигатель фирмы «Тиокол», снаряженный твердым топливом на основе полиуретана с присадками алюминия.

    Дальность полета ракеты определялась продолжительностью работы двигателя второй ступени, который в заданный момент включался путем удаления заглушек из отверстий в передней части корпуса. Дальность полета зависела также от времени между окончанием работы двигателя первой ступени и включением двигателя второй ступени.

    Ступени силовой установки ракеты были соединены между собой узлами, которые обеспечивали их отделение в полете.

    Боевая часть ракеты «Першинг» оснащалась взрывателями ударного и дистанционного действия, а в системе взведения и взрыва, имевшей модульную конструкцию, применялись мостиковые запалы. Недостатком ракеты была малая устойчивость к электронным помехам.

    Ракета «Першинг» оснащалась инерциальной системой наведения СТ-120 фирмы «Бендикс». Вес системы 45 кг. Гидросистема управления рулями состояла из шести автономных взаимозаменяемых блоков общим весом 68 кг.

    Траектория полета баллистической ракеты «Першинг» состояла из двух участков — активного и пассивного. На активном участке ракета двигалась с ускорением под действием силы тяги двигателей. В конце активного участка, когда ракета приобретала скорость, имевшую заданную величину и направление, двигательная установка выключалась. Головная часть отделялась от корпуса ракеты и летела дальше за счет запасенной кинетической энергии. После подъема система управления разворачивала ракету в сторону цели так, чтобы к моменту окончания работы двигателей угол наклона к горизонту составлял примерно 45°, что соответствует теоретически максимальной дальности полета. Далее отделившаяся боевая часть по инерции достигала вершины траектории и начинала движение по нисходящей ветви к цели. Точку, в которой выключались двигатели, называют граничной точкой. На последних модификациях ракет «Першинг» в целях борьбы с ПРО было введено управление головной частью.

    Ракета «Першинг-1» комплектовалась тремя типами головных частей — М-141, М-142 и М-28.

    Таблица 3 Данные ядерных боевых частей ракеты «Першинг-1»
    Индекс головной части Индекс ядерной боевой части Диаметр ЯБЧ, мм Вес ЯБЧ, кг Мощность ЯБЧ, кг (?)
    М-141 W-50 Y2 1016 316 200
    М-142 V/-50 Y3 1016 316 400
    М-28 W-50 Y1 1016 316 60

    Наземное оборудование оперативно-тактического ракетного комплекса «Першинг-1», принятого на вооружение армией США в 1962 г., включало четыре агрегата: стартовый, машину с головной частью и устройством для ее пристыковки, машину испытаний и машину управления пуском, а также машину радиорелейной связи. Все агрегаты комплекса были самоходные на гусеничном шасси. Транспортер М-47ЧЕ2(?) являлся модификацией бронетранспортера Ml 13 и имел вес 5,4 т (с топливом).

    Шасси обеспечивало скорость до 60 км/час, запас хода свыше 300 км.

    Транспортер мог преодолевать вброд водные преграды глубиной до 1 м и возвышенности с уклоном до 60°. Длина транспортера 5,2 м, ширина 2,5 м, высота 1,5 м. Транспортером управлял один водитель.

    Стартовый агрегат включал в себя пусковую установку и транспортер М-47ЧЕ2(?). Пусковая установка представляла собой шестиколесную рамную тележку, стрелу коробчатого типа с ложементами для крепления ракеты и пусковой стол. Она обеспечивала возможность пуска ракет как с транспортера, так и с грунта.

    Опыт эксплуатации ракетного комплекса «Першинг-1» выявил ряд недостатков в наземном оборудовании, обусловленных в первую очередь применением гусеничного шасси, имеющего недостаточную подвижность. Наземное оборудование было сложно в обслуживании и имело высокую стоимость.

    В 1966 г. была проведена модернизация комплекса, которая ракеты коснулась незначительно. Наземное оборудование было поставлено на новое колесное шасси, и комплекс получил название «Першинг-1 А». Для комплекса использовали армейский 5-тонный автомобиль М656 с колесной формулой 8 х 8 и его модификации: седельный тягач М-757 с нагрузкой на седло 6 т для стартового агрегата и М-791 со специальным кузовом с раздвижными стенками для командного пункта батареи. (Сх. 9)

    М656 — армейский плавающий четырехосный автомобиль среднего класса весом 6,9 т. Автомобиль оснащен двигателем с турбоподдувом мощностью 210 л. с. при 2800 об./мин. Две передние оси автомобиля управляемые, трансмиссия управления и тормоза — автоматические, Кабина герметизирована. Максимальная скорость автомобиля — 90 км/час.

    Стартовой агрегат модифицированного комплекса стал практически новой разработкой. Пусковое оборудование монтировалось на двухосном полуприцепе. Стрела максимально облегченного типа представляла собой две продольные штанги, соединенные в передней части ложементом.

    На шасси стартового агрегата устанавливался контейнер для головной части ракеты и гидравлический кран для пристыковки головной части к ракете непосредственно на стартовом агрегате.

    Отличительной особенностью стартового агрегата считалась возможность транспортировки на нем ракеты в собранном виде (в полном комплекте) на значительные расстояния.

    После занятия боевой позиции тягач отцеплялся и уходил в укрытие. Запуск ракеты «Першинг» осуществлялся с помощью передвижного стартового комплекса, все агрегаты комплекса приспособлены для транспортировки: в наземных условиях на гусеничном транспортере М-474, по воздуху— вертолетом «Чинук» или самолетом С-124.

    Сх. 9. Огневой комплекс ракетной системы «Першинг- 1А»:

    1 — пусковая установка с ракетой; 2 — станция предстартовой подготовки; 3 — командный пункт огневой батареи; 4 — радиостанция

    В район дислокации районного дивизиона «Першинг» с армейского склада ракеты доставлялись в разобранном виде в четырех отдельных контейнерах. В первом — первая ступень, во втором — вторая ступень, в третьем — отсек системы управления, в четвертом — боеголовка. Каждый контейнер перевозился на пятитонном автомобиле. Конструкция контейнеров позволяла произвести проверку всех узлов ракеты и боеголовки без их выгрузки.

    Сборка ракеты (без пристыковки головной части) производилась на технической позиции с помощью крана на пусковой установке.

    В состав огневого комплекса ракетой системы входили: пусковая установка, станция предстартовой проверки и подготовки, командный пункт и радиостанция.

    Все элементы пусковой установки — быстродействующий установщик, на столе которого транспортировалась ракета (без головной части), стартовый стол, кабель-мачта и контейнер для головной части — смонтированы на платформе полуприцепа, буксируемого тягачом.

    Станция предстартовой подготовки, оснащенная аппаратурой для предстартовой проверки и подготовки ракеты к пуску, размещалась на автомобиле.

    Командный пункт и радиостанция предназначались для управления огнем батареи и связи с вышестоящими штабами. Их оборудование монтировалось на двух автомобилях.

    Ракета «Першинг» стартовала вертикально. Приведение ее в вертикальное положение, установка на пусковом столе и наведение на стартовой позиции производилось автоматически с помощью гидравлической системы, способной функционировать при температурах от -52° до +52 °C. Функционирование механизмов подъемно-пусковой установки рассчитано на рабочее давление 204 кг/см2.

    Подготовка ракеты на стартовой позиции включала стыковку головной части и корпуса ракеты, прицеливание и настройку приборов системы управления в соответствии с полетным заданием. Развертывание пусковой установки на стартовой позиции, предстартовая подготовка и пуск ракеты занимали около 15 минут.

    В организационном отношении системы управляемых ракет «Першинг-1А» в армии США сводились в дивизионы, которые предназначены для усиления групп армий и полевых армий, и являлись одним из важнейших оперативно-тактических средств для нанесения ядерного удара в интересах сухопутных войск,

    В дивизион входили: штаб, шесть подразделений (штабная, четыре огневые и обслуживания) и вертолеты.

    Каждая огневая батарея состояла из управления батареи, командного пункта, трех огневых взводов, взвода связи и двух секций (обслуживания и ремонтной). Огневой взвод включал управление взвода, огневую секцию и секцию обеспечения безопасности. В огневой секции имелось три пусковые установки. Во взводе была станция предстартовой проверки и управления пуском, поэтому взвод являлся независимой боевой единицей, обеспечивавшей самостоятельную предстартовую проверку и управление пуском.

    В огневой батарее насчитывалось 9 пусковых установок и 286 человек личного состава (10 офицеров, 3 унтер-офицера, 273 сержанта и рядовых).

    Всего в дивизионе по штату положено было иметь 36 пусковых установок и 1680 человек личного состава.

    Данные ракеты «Першинг-1»
    Длина, м 10,53
    Диаметр, м 1,02
    Стартовый вес, кг 4650
    Длина первой ступени, м 2,83
    Диаметр первой ступени, м 1,02
    Вес первой ступени, кг 2450
    Длина второй ступени, м 2,67
    Диаметр второй ступени, м 1,02
    Вес второй ступени (без головной части), кг 1640
    Вес боевой части, кг около 330
    Дальность стрельбы, км: максимальная 640—740
    минимальная 160—180
    КВО при максимальной дальности, м 930
    Максимальная скорость возки пусковой установки, км/час:
    на гусеничном шасси до 60
    на колесном шасси до 80

    Французская ракета «Адес». В 1977 г. во Франции началось изучение концепции ракеты, которая должна будет заменить тактическую ракету «Плутон» класса «земля — земля», имеющую дальность стрельбы от 15 км до 120 км. Новая ракета получила наименование «Адес» («Hades»).

    Максимальная дальность стрельбы ракеты «Адес» должна была более чем вдвое превышать максимальную дальность стрельбы ракеты «Плутон». Ракету планировалось снарядить ядерной боевой частью. Появились сомнения, будет ли ракета приемлема в качестве носителя нейтронной боевой части? Одни специалисты Министерства обороны Франции считали, что ракета будет пригодна для этой цели, а другие утверждали, что для доставки нейтронного заряда должна быть разработана более легкая ракета.

    При создании ракеты «Адес» имелось два конкурирующих направления. По первому направлению предусматривалась разработка «полубаллистической» («semi-balistique») ракеты с коррекцией траектории на пассивном участке, то есть аналогичной ракете «Плутон» по принципу работы и общей конструкции. В твердотопливном двигателе новой конструкции должно было использоваться смесовое топливо буталон производства государственной компании «SNPE». Это топливо имело лучшие характеристики, чем использовавшееся в двигателе ракеты «Плутон». Ракета «Адес» этого варианта — одноступенчатая. Конкурирующие фирмы («Аэроспасьяль» и «Матра») предоставили на рассмотрение заказчику каждая свой вариант.

    По второму направлению новую ракету класса «земля — земля» на замену ракеты «Плутон» предусматривалось разработать с использованием двух двигателей: маршевого прямоточного воздушно-реактивного двигателя (ПВРД), работавшего на низком топливе (керосин или топливо с более высокой плотностью — «тяжелое» топливо), и твердотопливного стартового двигателя. За основу при разработке ракеты «Адес» должна была быть принята ракета ASMP класса «воздух— земля», оснащенная ПВРД. Вариант ракеты «Адес» проектировался фирмами «Аэроспасьяль» и «Матра».

    В конце концов, ракета получила элементы обоих направлений. От первого она получила одноступенчатый двухрежимный твердотопливный двигатель, а от второго — большую дальность — 480 км. Понятно, что «Адес» могла лишь дополнить, а не заменить «Плутон».

    Стартовый вес ракеты «Адес» составлял 1850 кг, длина 7050 мм, диаметр 530 мм. Ракета оснащалась ядерной боевой частью мощностью 10 кт. Ракета летела по баллистической кривой с максимальной высотой полета 150 км. Пуски проводились с колесной боевой машины.

    Полномасштабные работы по «Адесу» были начаты в июле 1984 г., а полигонные испытания в 1988 г. Окончательно разработка системы завершилась в 1992 г.

    Первоначально планировалось изготовить 120 ракет, но в 1991 г. было принято решение сократить заказ до 30 ракет. В 1993 г. производство комплекса «Адес» было закончено. Всего изготовлено 15 колесных пусковых установок (боевых машин) и 30 ракет.

    Ракеты дислоцировались вблизи границы Франции и Германии. С распадом СССР и Варшавского блока потенциальные цели «Адеса» отодвинулись на восток более чем на тысячу километров, и существование комплекса потеряло всякий смысл. Поэтому 22 февраля 1996 г. президент Французской Республики, объявив о закрытии Тихоокеанского центра ядерных испытаний, одновременно сообщил о своем решении окончательно снять с вооружения ракеты «Адес» и приступить к их демонтажу.

    Глава 5. Крылатые ракеты ВВС США

    Самолет-снаряд «Матадор» ТМ-61. Первым самолетом-снарядом[27], принятым на вооружение в США, стал «Матадор» ТМ-61. Разработка его началась в 1946 г., а на вооружение ВВС он поступил в 1953 г. Головной разработчик и производитель — фирма «Глени-Мартин».

    Вес самолета-снаряда «Матадор» около 6300 кг, длина 12 м, диаметр 1,37 м, размах крыльев 6,5 м. Самолет-снаряд был оснащен турбореактивным двигателем J-33-A-37 фирмы «Аллисон» с тягой 2090 кг, а также стартовым твердотопливным двигателем фирмы «Тиокол» с тягой 23,6 т. (по другим данным 21 т.) и временем работы 2,25 с.

    Маршевая скорость полета самолета-снаряда дозвуковая, примерно 965 км/час. Высота полета от 0,4 км до 13,7 км. Система управления инерциальная с радиокоррекцией. Если самолет-снаряд «Матадор» летел в автономном режиме, то есть на автопилоте, высота полета составляла 0,4–0,6 км, а если производилось наведение на цель с самолета, то «Матадор» поднимался на среднюю высоту до 12 км. Дальность стрельбы, официально заявленная, составляла 950—1000 км.

    Максимальный вес боевой части 1350 кг. Самолет-снаряд «Матадор» мог оснащаться ядерной, химической, бактериологической и фугасной боевыми частями. Производство ядерных боевых частей W-5 началось в июле 1954 г. Вес W-5 1202 кг, диаметр 1100 мм, длина около 3 м, мощность 81 кт. Было изготовлено 65 таких ядерных боевых частей для самолетов-снарядов «Матадор». Все они сняты с вооружения в январе 1963 г.

    Пуск самолета-снаряда производился с полуприцепа фирмы «Гудьир». «Матадор» запускался с пусковой установки без направляющих под утлом 17° к горизонту при помощи отделяющегося стартового ускорителя. Стартовый ускоритель, подвешенный под хвостовой частью самолета-снаряда под некоторым углом к оси фюзеляжа, представлял собой односопловый пороховой реактивный двигатель. Скорость полета самолета-снаряда в момент окончания работы стартового ускорителя составляла 11 м/с. Время набора высоты в 12 км — 10,5 минут. (Сх. 10)

    На подготовку самолета-снаряда «Матадор» к пуску требовалось полтора часа.

    Для удобства транспортировки и хранения «Матадор» разбирался на семь частей: боевая часть, центральный отсек, хвостовой отсек, консоли крыла, киль и стабилизатор. Каждая из этих частей упаковывалась в отдельный контейнер. Все наземное оборудование (пусковая установка, тележка для транспортировки частично собранного снаряда, подъемный кран, тележка для перевозки и установки боевой части и пр.) для обеспечения маневренности монтировалось на автомобильных шасси или прицепах.

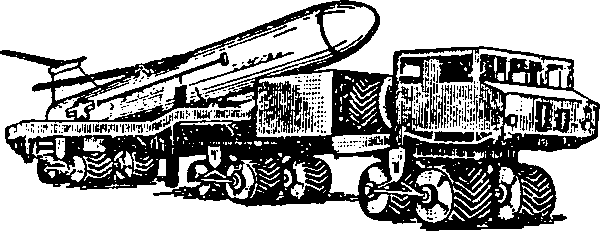

    Сх. 10. Перевозка самолета-снаряда «Матадор» на полуприцепе

    Сформированные части самолетов-снарядов «Матадор» предназначались командованием ВВС США для усиления тактической авиации и находились в распоряжении командующих воздушных армий. Поэтому формой организации был избран авиаполк («крыло»), состоявший из трех эскадрилий по пять пусковых установок в каждой. Эскадрилья имела боекомплект в 75 снарядов. Личный состав эскадрильи составлял около 500 человек. Эскадрилья состояла из пяти отрядов, в каждом отряде имелась одна пусковая установка и боекомплект к ней (15 снарядов). Отряд состоял из трех отделений: сборки и ремонта, запуска и управления.

    Стоимость одного самолета-снаряда «Матодор» составляла 85 тыс. долларов, причем примерно четверть этой суммы приходилась на стоимость двигательной установки.

    Самолет-снаряд «Матадор» ТМ-61 поставлялся на вооружение не только ВВС США, но и странам НАТО. Первые самолеты-снаряды были доставлены в ФРГ в конце 1954 г. А 18 июня 1958 г. было создано специальное 38-е авиакрыло, оснащенное самолетами-снарядами. Организационно это крыло входило в состав американской 17-й воздушной армии. В состав крыла входили три эскадрильи: 585-я, дислоцированная в Битбурге (Эйфель), 586-я в Хансрюке и 587-я в Зембахе. Кроме того, в бундесвере ВВС ФРГ был сформирован полк самолетов-снарядов «Матадор», также организационно подчиненный командующему 17-й воздушной армией США. В случае начала войны командующий 17-й армией должен был передать немцам ядерные боевые части. Это, кстати, касалось и других оперативных и оперативно-тактических ракет бундесвера.

    В бассейне Тихого океана американцы во второй половине 1950-х годов разместили самолеты-снаряды «Матадор» в Южной Корее и на Тайване.

    В начале 1963 г. самолеты-снаряды «Матодор» были сняты с вооружения ВВС США.

    Самолет-снаряд «Мейс» ТС-78. Самолет-снаряд «Мейс» («Булава») ТМ-76 (MGM-13) представлял собой глубокую модернизацию самолета-снаряда «Матодор». Работы над ним были начаты в 1957 г. фирмой «Гленн Мартин». На вооружение «Мейс» поступил в 1960 г.

    Длина самолета-снаряда «Мейс» составляла 13,42 м, диаметр 1,37 м, размах крыла 6,98 м. Стартовый вес от 7,7 до 8,1 т.

    Самолет-снаряд был оснащен турбореактивным двигателем J-33-A-41 фирмы «Аллисон» тягой 2350 кг.

    На «Мейсе» была установлена усовершенствованная по сравнению с «Матадором» система управления (инерциальная с радиокоррекцией).

    Твердотопливный ускоритель фирмы «Тиокол» имел тягу 45 т. Маршевый двигатель начинал работать одновременно со стартовым, причем самолет-снаряд удерживался на пусковой установке разрывным болтом.

    Пусковая установка была смонтирована на полуприцепе со съемными катками-баллонами. Ее можно было буксировать восьмиколесным тягачом «Терракрузер» по шоссе со скоростью до 64 км/час. На другом «Терракрузере» был смонтирован кран для установки самолета-снаряда на пусковую установку.

    Самолет-снаряд «Мейс» комплектовался ядерной, химической, бактериологической и фугасной боевыми частями. Ядерная боевая часть W-28 мощностью от 70 кт до 1,45 Мт имела вес от 680 кг до 782 кг, диаметр 597 мм, длину 154 мм. Производство боевой части W-28 для «Мейса» началось в 1960 г. Всего изготовили 100 ЯБЧ для самолета-снаряда «Мейс».

    С 1959 г. самолеты-снаряды «Мейс» доставлялись в Европу для замены самолетов-снарядов «Матадор». Первой была перевооружена 587-я эскадрилья в Зембахе.

    Кроме ВВС США самолеты-снаряды «Мейс» состояли на вооружении ФРГ, Великобритании и Тайваня. По лицензии «Мейс» производился в Японии.

    Самолеты-снаряды «Мейс» сняты с вооружения в 1969–1970 гг.

    Крылатая ракета средней дальности BGM-109G. В 1970-е годы в США, опираясь на успехи, достигнутые в области создания миниатюрных высокоэкономичных воздушно-реактивных двигателей, приступили к разработке малоразмерных дозвуковых стратегических крылатых ракет воздушного и морского базирования. Последние должны были запускаться из стандартных торпедных аппаратов калибром 533 мм, совершать полет на малой высоте и поражать наземные цели ядерными боевыми частями на дальности до 2000–2500 км с относительно высокой точностью (КВО менее 200 м).

    Полномасштабные работы по крылатой ракете BGM-109G (американское полное обозначение GLCM — Ground Launched Cruise Missile) были начаты в 1977 г. В том же году начались и летные испытания ракеты. Пуски проводились с опытной пусковой установки с двумя направляющими, смонтированной на автомобильном прицепе. С мая 1982 г. летные испытания крылатых ракет проходили на полигоне в штате Юта с использованием серийного образца мобильной пусковой установки с четырьмя транспортно-пусковыми контейнерами.

    На вооружение ракета BGM-109G была принята в 1983 г. Практически сразу же ВВС США приступили к развертыванию первой эскадрильи с 16 ракетами на базе в Гринэм-Коммон (Англия), которая к 31 декабря этого же года была введена в состав боеготовых ядерных сил США и НАТО. К 1987 г. ракеты BGM-109G были развернуты еще и в Бельгии, Нидерландах, ФРГ и на острове Сицилия.

    Ракета BGM-109G конструктивно была выполнена из отдельных функциональных модулей, включавших комбинированную систему управления, ядерную боевую часть, топливные отсеки, выдвижные крылья, маршевый турбовентиляторный двигатель F107-WR-400, хвостовое оперение и твердотопливный стартовый ускоритель.

    Ракета помещалась в герметичную капсулу с разрываемой защитной диафрагмой. Капсулу устанавливали на транспортно-пусковую установку, смонтированную на автомобильном полуприцепе и представлявшую собой бронированный контейнер на четыре ракеты. В качестве буксировщика использовался тягач М818 концерна МАН.

    Главной «изюминкой» ракеты была комбинированная система управления, состоявшая из инерциальной системы с бортовой ЭВМ и корреляционной системы TERCOM. После пуска ракеты наведение осуществлялось инерциальной системой, периодически корректируемой для компенсации накапливающейся ошибки корреляционной системой TERCOM на основе сравнения профиля пролетаемой местности с эталонными данными, введенными в память бортовой ЭВМ ракеты. КВО при стрельбе составляло около 35 м. Карты для системы TERCOM в цифровой форме представляли собой матрицы высот отдельных участков местности. Они (до 10) должны вводиться в процессе предстартовой подготовки ракеты непосредственно перед запуском. Между зонами коррекции ракета наводилась в направлении заранее запрограммированных участков местности, пролетая между ними по прямолинейной траектории. Высота и скорость полета при этом соответствовали установленным перед пуском значениям в пределах 60—100 м и 750–850 км/час соответственно.

    Планировалось, что программируемый маршрут полета ракеты обеспечит ее маскировку, обход известных районов расположения средств ПВО противника, а также имитацию ложных атак. Существовала возможность дополнять комбинированную систему управления цифровой электронно-оптической системой DSMAC для наведения на конечном участке полета. В этом случае КВО могло составить 20–30 м.

    На ракете BGM-109G устанавливалась моноблочная ядерная боевая часть с зарядом в 200 кт. Максимальная дальность стрельбы составляла 2600 км.

    В состав одного ракетного комплекса включались четыре транспортно-пусковые установки и два центра управления пуском. Между собой они соединялись волоконно-оптическим кабелем, стойким к воздействию помех. Центр управления размещался на двухосном прицепе с кабиной, который буксировал тягач. Несмотря на солидный вес (35,4 т и 37 т), боевые агрегаты комплекса могли передвигаться по дорогам с твердым покрытием со скоростью до 80 км/ч. (Сх. 11)

    Время подготовки к занятию боевой готовности после марша составляло 10–20 минут. Время предстартовой подготовки ракет к старту — 5 минут. Интервал между пусками — 1 минута.

    В мирное время вся техника ракетного комплекса находилась в пределах ракетной базы в специальных укрытиях, способных выдержать попадание средней авиабомбы. С переводом в высшие степени боевой готовности подразделения должны были выводиться в назначенные районы. Дальнейшее их применение могло зависеть от развития военно-политической обстановки.


    Ракетный комплекс BGM-109G: а) Крылатая ракета BGM-109G. б) Центр управления пуском, в) Пусковая установка

    К моменту подписания Договора о ракетах средней и малой дальности на территории Западной Европы было развернуто 309 крылатых ракет BGM-109G. Все они являлись составной частью ракетно-ядерных сил средней дальности. Подразделения с крылатыми ракетами входили в состав командования ВВС США в Европейской зоне. Официально считалось, что ракетные комплексы подчинены главнокомандующему Объединенными Вооруженными Силам НАТО в Европе. Фактически все они включались в американский план поражения стратегических целей (СИОП).

    Сравнительно большое время полета до целей, исчисляемое несколькими часами, предопределило выбор возможных объектов поражения для них. Ими могли стать, по большей части, цели, некритичные ко времени поражения, например, аэродромы, военно-морские базы или склады стратегических резервов.

    Несмотря на ряд очевидных достоинств, таких как высокая живучесть, скрытность и точность нанесения ядерного удара, крылатые ракеты имели и недостатки. Первый из них уже упоминался — относительная ограниченность возможных объектов поражения. Кроме этого следует отметить и ухудшение точности стрельбы при полете над равнинной местностью и отсутствие возможности уклониться от воздействия мобильных средств ПВО. Но в целом это было эффективное оружие.

    Все 442 ракеты BGM-109G были ликвидированы в соответствии с положениями советско-американского договора 1987 года.

    Данные крылатой ракеты BGM-109G
    Длина, м 6,4
    Диаметр, м 0,53
    Размах крыльев, м 2,6
    Вес ракеты, т: в контейнере 1,71
    без контейнера 1,47
    Дальность стрельбы, км 2600
    Скорость максимальная, М 0,9
    Данные транспортно-пусковой установки (ТПУ)
    Габариты, м: длина 10,64
    ширина 2,44
    высота 2,64
    Число ракет на ТПУ 4
    Вес ТПУ, т 14,3

    Глава 6. Баллистические ракеты театра военных действий

    Ракета «Юпитер». Проектирование баллистической ракеты театра военных действий, в редакции договора 1987 г. — ракеты средней дальности — было начато фирмой «Крайслер» в 1955 г. Первоначально она замышлялась как глубокая модернизация ракеты «Редстоун» и даже называлась «Редстоун II». Главным конструктором был тот же Вернер фон Браун. Но через несколько месяцев работ ракете присвоили новое название «Юпитер» и индекс SM-78.

    Ракета «Юпитер» проектировалась по заданию армии США, но в 1955–1957 гг. к ней проявил интерес и ВМФ. Был создан проект атомной подводной лодки, вооруженной тремя ракетами «Юпитер». Но ракета оказалась слишком большой и тяжелой для этой цели. В результате флот переориентировался на твердотопливные ракеты «Полярис».

    Ракета «Юпитер» состояла из двух частей, которые стыковались в полевых условиях перед пуском: это отсек, содержавший жидкостный ракетный двигатель и топливные баки, и приборный отсек с боевой частью, в которой помещались механизмы взведения и срабатывания взрывателя и ядерный или обычный заряд.

    Топливные компоненты ракеты «Юпитер»: горючее на керосиновой основе и окислитель — жидкий кислород. Эта же топливная смесь использовалась для турбонасосного агрегата.

    Отсек топливных баков помещался перед отсеком двигателя. Переборки отделяли отсек двигателя от бака с жидким кислородом, бак с жидким кислородом — от бака с горючим, а бак с горючим — от приборного отсека. Гладкая внешняя оболочка ракеты «Юпитер» в действительности являлась стенкой топливных баков. Сварные баки делались из алюминиевых панелей размером 2438 х 7620 мм.

    Никаких внешних трубопроводов и кабелей не предусматривалось. Трубопроводы для подачи топлива к двигателю и кабели системы управления проходили через бак с жидким кислородом.

    Горючее и жидкий кислород подавались из баков в камеру сгорания с помощью насосов, приводимых в действие газовой турбиной. Защитные огнестойкие стенки отделяли камеру сгорания от других частей двигательной установки. Обшивка хвостовой части ракеты гофрирована с целью увеличения ее прочности.

    Двигатель «Рокетдайн» S-3D мог поворачиваться для корректирования угла тангажа и рыскания в соответствии с командами системы наведения и управления ракеты. Аэродинамических рулей и стабилизаторов в ракете не предусматривалось.

    Формально ракетный комплекс «Юпитер» считался мобильным. Ракета перевозилась на колесном транспортере.

    Для запуска ракету устанавливали на пусковом столе, представлявшем собой стальную платформу высотой около 1,8 м. Одной из самых важных задач расчетов пусковой установки перед запуском ракеты являлось точное определение положения цели. Ориентировка ракеты производилась с помощью теодолита по отметкам, нанесенным на внешней поверхности ракеты. Этим обеспечивалась правильная установка ракеты по азимуту. Затем топливные баки ракеты заполнялись жидким горючим и кислородом, и электрические цепи присоединялись к источникам питания.

    Наведение ракеты «Юпитер» обеспечивалось инерциальной системой наведения «дельта минимум», разработанной управлением баллистических ракет армии США. Данные о цели задаются в систему наведения и управления перед запуском ракеты.

    Когда ракета достигала заданной скорости и высоты, происходила отсечка двигателя, и силовая установка отделялась от верхней части ракеты. Это осуществлялось путем подрыва взрывных болтов и освобождения пружин, отталкивавших приборный отсек от силовой установки.

    В ракете «Юпитер» в отличие от других баллистических ракет вспомогательные двигатели не применялись. Вместо этого для управления по крену использовался выхлоп газовой турбины.

    На головной части применялась абляционная (выгорающая) пластмасса вместо теплопоглощающего покрытия. Внутри головной части находился двигатель твердого топлива, который использовался вместо вспомогательных двигателей, как у других баллистических ракет, для регулировки скорости ее полета после отделения с точностью ±0,3 м/с. Затем, при входе в плотные слои атмосферы, боевая часть ракеты отделялась от двигателя и системы наведения. Метод абляции, использовавшийся для защиты головной части ракеты «Юпитер» от аэродинамического нагрева, обеспечил решение проблемы входа в плотные слои атмосферы, с которой встречаются все ракеты среднего и дальнего действия, и явился значительным техническим достижением. Впоследствии метод абляции нашел применения и на других американских ракетах.

    Ракеты «Юпитер» комплектовались боевыми частями МК-3 с ядерным зарядом W-49. Вес ядерного заряда 744–762 кг, длина 1440 мм, диаметр 500 мм, мощность 1,4 Мт.

    Данные ракеты «Юпитер»
    Длина, м 18,3
    Диаметр, м 2,69
    Стартовый вес, т 49,9
    Тяга двигателя, т 67,5
    Время работы двигателя, с 150
    Дальность стрельбы максимальная, км 2700–3100
    Высота полета максимальная, км 720
    Скорость полета максимальная, м/с около 4440
    КВО, м 3600
    Стоимость ракеты, тыс. долларов 480

    Первый пуск ракеты «Юпитер» состоялся 20 сентября 1956 г. с мыса Канаверал. Он оказался неудачным. Ракета пролетела около 1000 м. Второй пуск также закончился неудачей. Лишь при третьем пуске 31 мая 1957 г. ракета достигла дальности 2780 км. Всего до июля 1958 г. проведено 38 испытательных пусков с различными целями, из которых 29 были признаны успешными или частично успешными. Особенно много неудач было при проведении первой серии испытаний. По началу у представителей заказчика даже возникли серьезные опасения за судьбу проекта. Но спустя год после первого старта конструкторам в основном удалось справиться с техническими трудностями.

    Еще до решения о принятии ракеты «Юпитер» на вооружение (принята она была летом 1958 г.), 15 января 1958 г. началось формирование 864-й эскадрильи стратегических ракет, а чуть позже еще одной — 865-й эскадрильи. После основательной подготовки, включавшей проведение учебно-боевого пуска со штатной техники на территории полигона, эскадрильи перебросили в Италию (база Джоя, 30 ракет) и Турцию (база Тигли, 15 ракет). Ракеты «Юпитер» были нацелены на важнейшие объекты на территории Европейской части СССР.

    Рассказ о Карибском кризисе выходит за рамки нашей работы. Тем не менее нельзя не возмутиться заявлениям, сделанным после 1990 г. разумеется, нашими политиками об авантюристском поведении Хрущева. Между тем доставка в Турцию не то что ракет средней дальности, но даже просто войск крупной европейской державой автоматически стала бы «казусом белли» [28] для любого русского императора от Екатерины Великой до Николая II.

    В результате соглашения между Хрущевым и Кеннеди в обмен на вывод с Кубы советских баллистических ракет и бомбардировщиков Ил-28 американцы официально пообещали не нападать на Кубу. А по просьбе Кеннеди, страстно желавшего «сохранить лицо» перед очередными президентскими выборами, вывод ракет «Юпитер» и «Тор» из Европы и Турции прошел в первой половине 1963 г. без особой огласки.

    Ракеты «Юпитер» хранились на складах на территории США до 1975 г. включительно.

    На базе ракеты «Юпитер» фирмой «Крайслер» был создан четырехступенчатый ракетоноситель «Юнона-2». Ракета «Юпитер» являлась первой ступенью. Еще три верхние ступени оснащались пороховыми двигателями и устанавливались на приборном отсеке ракеты «Юпитер» под специальным обтекателем.

    «Юнона-2» использовалась для вывода на орбиту искусственного спутника Земли «Эксплорер» и для отправки к Луне и другим небесным телам аппаратов «Пионер». Первый запуск ракетоносителя «Юнона-2» с полезной нагрузкой был произведен 6 декабря 1958 г. Всего в 1958–1961 гг. с мыса Канаверал запущено 10 ракетоносителей «Юнона-2», из которых 4 пуска были признаны полностью успешными.

    Ракета «Тор». Баллистическая ракета средней дальности (театра военных действий) «Тор» SM-75 имела примерно те же тактико-технические характеристики, что и ракета «Юпитер». Принципиальная разница была в том, что она делалась для ВВС, а не для армии, как «Юпитер». В США каждый род войск имеет свое министерство, свой бюджет, и в своих эгоистичных целях бюрократы нередко идут на дублирование при создании аналогичных систем.

    27 декабря 1955 г. отдел баллистических ракет командования научно-исследовательских работ ВВС США заключил с фирмой «Дуглас Эркрафт» контракт о разработке ракеты «Тор». Под руководством отдела баллистических ракет фирма «Дуглас Эркрафт» вместе с другими фирмами разработала не только собственно ракету «Тор», но и весь ракетный комплекс. Были определены жесткие сроки проектирования и изготовления наземного вспомогательного оборудования, чтобы иметь его в наличии к тому времени, когда ракета «Тор» будет доведена до состояния боевой готовности. С целью ускорения поставки боевых ракет ВВС решили изготовить ракету «Тор» в условиях серийного производства, чтобы тем самым исключить обычный этап изготовления опытного образца ракеты. Первая ракета «Тор» была изготовлена заводом фирмы «Дуглас Эркрафт» в Санта-Монике в октябре 1956 г.

    Главным конструктором по ракетному комплексу «Тор» был назначен доктор Бромберг, а руководителем всей программы — полковник Эдвард Холл.

    Приступив к работе, фирма «Дуглас Эркрафт» в течение месяца сделала эскизный проект ракеты. Для изготовления рабочих чертежей понадобилось 7 месяцев.

    Первая ракета «Тор» была запущена 25 января 1957 г., то есть всего через 13 месяцев после того, как ракета была одобрена в чертежах и было дано согласие на ее изготовление. Первое испытание прошло неудачно: ракета взорвалась на стартовом столе.

    Еще три испытания прошли в апреле, мае и августе 1957 г., и все они были неудачными. (Вторая ракета «Тор» фактически была уничтожена по ошибке, вследствие неисправности системы обеспечения безопасности на полигоне.)

    В результате проведенных испытаний были получены новые сведения о работе двигателей и системы управления и о дальности полета. На основе этой информации дефекты были устранены, а в проект ракеты внесены изменения.

    20 сентября 1957 г. ракета «Тор» без системы наведения успешно поднялась со стартового стола и пролетела заданное расстояние в 1400 км. В следующем месяце при новом успешном запуске была достигнута дальность 4250 км. Первый пуск ракеты «Тор» с системой наведения произведен 19 декабря 1957 г. Ракета, пролетев по заданному курсу, упала очень близко от цели.

    В феврале 1958 г. начались испытания по отделению головной части, и в июне того же года головная часть с испытательной аппаратурой была спасена после полета на расстояние свыше 2400 км.

    С базы ВВС Ванденберг в Калифорнии ракета «Тор» была запущена впервые 16 декабря 1958 г. Испытание проводилось боевым расчетом и прошло удачно. Ракета стартовала через 20 минут после команды о запуске.

    Из 31 пуска ракеты «Тор», состоявшихся там до 28 января 1959 г., 15 были полностью успешными, 12 частично успешными, 4 закончились полной неудачей. Эти четыре неудачных пуска относятся к первым образцам ракеты. К концу ноября 1959 г. было запущено 77 ракет «Тор».

    Ракета «Тор» оснащалась инерциальной системой управления фирмы «Дженерал Моторс».

    Для удобства изготовления ракета «Тор» делилась на несколько частей. В отсеке силовой установки находился жидкостный ракетный двигатель LR-79 фирмы «Рокетдайн», турбонасосный агрегат и органы управления. К задней переборке крепились два вспомогательных двигателя LR-101, управлявших ракетой по крену и используемых для регулировки скорости полета ракеты. Управление ракетой по тангажу и рысканью обеспечивалось поворотом маршевого двигателя. Двигательный отсек присоединялся к баку с жидким кислородом, который в свою очередь присоединялся к центральной части ракеты. Затем следовал бак с горючим и, наконец, отсек системы наведения и управления. Головная часть ракеты присоединялась к отсеку систем наведения и управления. (Сх. 12)

    Сх. 12. Схема компоновки ракеты «Тор»

    Ракета «Тор» комплектовалась боевой частью МКЗ с ядерным зарядом W-49. Вес ядерного заряда 744–762 кг, длина 1440 мм, диаметр 500 мм, мощность 1,4 Мт. Производство боевых частей W-49 было начато в сентябре 1958 г.

    Головная часть ракеты «Тор» с защитной огнестойкой обшивкой имела форму усеченного конуса диаметром около 1,5 м и высотой 0,6 м. В ее основании находилась аппаратура управления и стабилизации, обеспечивавшая полет по заданной траектории после отделения от корпуса ракеты. Таким образом, головная часть ракеты состояла из теплопоглощающей обшивки и четырех систем: управления траекторией полета, источников питания, взрывателя и боеголовки.

    Головная часть отделялась от корпуса ракеты сразу же после выгорания топлива в ракете.

    Ракеты «Тор» штатно запускались со стационарных пусковых установок. На обычной стартовой позиции ракет находились три пусковые установки, и для их обслуживания требовалось четыре человека. Эскадрилья обслуживала пять позиций. Таким образом, в эскадрилье имелось 15 ракет и 20 человек для их запуска. Емкость топливных баков при каждой ракетной установке рассчитывалась только на одну ракету. Заправка топливом осуществлялась автоматически. (Сх. 13)

    Сх. 13. Ракета «Тор» и ее стартовая позиция

    Стоимость наземного вспомогательного оборудования для ракеты «Тор» составляла две трети стоимости всего ракетного комплекса.

    Летом 1958 г. состоялся пробный старт ракеты с подвижной пусковой установки, сконструированной для войсковых частей. В этом же году ракета «Тор» была принята на вооружение ВВС США. Всего до 4 октября 1960 г. проведено 100 испытательных и учебно-боевых пусков ракет этого типа, из них 73 признаны успешными, 13 — частично успешными и 14 закончились неудачно.

    Четыре эскадрильи ракетных комплексов «Тор» с боезапасом по 15 ракет в каждой базировались в южной части Англии (Йорк, Линкольн, Норвич, Нортгемптон). Всего там было размещено 60 ракет. Часть ракетных комплексов этого типа в 1961 г. передали под оперативное руководство Великобритании, где их разместили на ракетных базах в Йоркшире и Суффолке. Они считались ядерным средством НАТО. Кроме того, две эскадрильи ракетных комплексов «Тор» были размещены в Италии и одна — в Турции. Таким образом, в Европе к середине 1962 г. имелось 105 развернутых ракет «Тор».

    Ракеты «Тор», подобно «Юпитерам», стали платой за вывод советских ракет с Кубы. В течение 1963 г. они были демонтированы и вывезены в США, где и хранились на складах до 1974 г.

    Ракеты «Тор» широко использовались для проведения различных экспериментов и для создания космических ракетоносителей. Так, в 1958 г. и 1962 г. США провели 12 высотных испытаний и испытаний в атмосфере недалеко от атолла Джонстон (в 1200 км к юго-западу от Гавайских островов). Фактически серия испытаний в рамках «операции Доминик» (Operation Dominic) завершилась через некоторое время после окончания Карибского кризиса. Было проведено несколько испытаний для определения воздействия высотных ядерных взрывов на баллистические ракеты в плотных слоях атмосферы, а также для изучения поражающего действия электромагнитного импульса. Эти исследования были частью программы по созданию систем борьбы с баллистическими ракетами (Anti-Ballistic Missile), используя ракеты-перехватчики с ядерной боевой частью. Испытания привели к выпадению небольших локализованных радиоактивных осадков, однако взрыв ракеты «Тор» с ядерной боевой частью на стартовой позиции на атолле Джонстон, произошедший 25 июля 1962 г., привел к радиоактивному заражению местности плутонием, содержавшимся в боеголовке. Мероприятия по ликвидации последствий велись несколько лет.

    Ракета «Тор» была использована в качестве первой ступени в ракетоносителях «Тор-Аджена», «Тор-Дельта», «Тор-Эйбл», «Тор-Эйбл Стар» и др. Так, только с авиабазы Ванденберг (Западного испытательного полигона) в 1959–1972 гг. с помощью ракетоносителя типа «Тор» было произведено 184 пуска искусственных спутников Земли, из которых 164 считались успешными.

    Данные ракеты «Тор» SM-75
    Длина, м 19,81
    Диаметр, м 2,44
    Стартовый вес, т 49,9
    Тяга двигателя, т 67,5
    Время работы двигателя, с 150
    Дальность стрельбы, км: у ракет первых партий 2800
    у последующих партий 3180
    Высота полета максимальная, км 720
    Скорость полета максимальная, м/с около 4440
    КВО, м 3200
    Стоимость ракеты, тыс. долларов 500

    Британские и французские ракеты средней дальности. Британская ракета «Блю Стрик» («Blue Streak» — «Голубая линия молнии») проектировалась фирмой «Де Хэвилленд» с 1955 г. Однако полномасштабные работы по ней начались лишь в конце 1956 г. Это стало следствием знаменитого Суэцкого кризиса в ноябре 1956 г.

    Напомню, что тогда англо-французские войска захватили зону Суэцкого канала, а Израиль занял Синайский полуостров. Египетская армия была наголову разбита. Но 5 ноября 1956 г. грянул гром. Хрущев направил послание министру иностранных дел Англии Антони Идену. Там говорилось:

    «В каком положении оказалась бы сама Англия, если бы на нее напали более сильные государства, располагающие всеми видами современного истребительного оружия? А ведь такие страны могли бы в настоящее время и не посылать к берегам Англии военно-морского или военно-воздушного флотов, а использовать другие средства, например, ракетную технику… Глубоко озабоченные развитием событий на Ближнем и Среднем Востоке и руководствуясь интересами сохранения всеобщего мира, мы считаем, что правительство Англии должно внять голосу благоразумия и остановить войну в Египте. Мы обращаемся к Вам, к парламенту, к лейбористской партии, профсоюзам, ко всему народу Англии: прекратите вооруженную агрессию, остановите кровопролитие. Война в Египте может перекинуться на другие страны и перерасти в третью мировую войну».

    И, чтобы не оставлять никаких сомнений в твердости намерений Советского Союза, послание заключало: «Мы полны решимости применением силы сокрушить агрессоров и восстановить мир на Востоке»[29].

    Иден немедленно обратился в Вашингтон: «Что делать?», и на следующий день получил ответ госдепартамента: «Правительство Соединенных Штатов будет придерживаться своих обязательств по Североатлантическому пакту». Ответ был весьма уклончив, ибо Ближний Восток не попадал под сферу влияния НАТО. Англии нужны были конкретные обещания американской помощи, и Иден попытался связаться с Д. Эйзенхауэром по телефону, но безуспешно, Тогда британский министр обратился к президенту с личным посланием, «прося немедленных заверений в том, что США нанесут ответный удар, если Англия и Франция подвернутся нападению»[30]. Но американцы не ответили и на этот раз. Англичане обратились в американское посольство в Лондоне, британский посол в Вашингтоне апеллировал к госдепартаменту, английские военные представители в США пытались связаться с американскими начальниками штабов, но американцы всеми способами уходили от встреч. В итоге Англии и Франции пришлось вывести свои войска из Египта.

    Понятно, что Суэцкая «конфузия» подтолкнула британское правительство к созданию собственных ядерных сил. Британский военный министр Сэндис представил в начале 1957 г. парламенту «Белую книгу по вопросам обороны», в которой ставились следующие задачи в военной области:

    1) английские вооруженные силы должны играть свою роль в системе сил союзных стран с тем, чтобы средствами устрашения предотвратить агрессию и оказать ей сопротивление;

    2) защитить британские колонии и протектораты от локального нападения и предпринимать в случае возникновения чрезвычайной обстановки операции ограниченного характера в заморских регионах.

    Важнейшим элементом стратегического плана Сэндиса оставались «независимые средства ядерного устрашения».

    Далее в «Белой книге» говорилось: «Англия должна обладать своими собственными значительными средствами ядерного устрашения» [31], и предусматривалось для этой цели продолжение разработки и запуск в производство собственных английских ядерных бомб мощностью в 1 мегатонну. Имелось в виду, что вначале эти бомбы будут доставляться к цели бомбардировщиками типа V [32]. В дальнейшем предполагалось использовать в качестве средства доставки баллистические ракеты «Блю Стрик», которые запускались бы из подземных шахт.

    15 мая 1957 г. Англия взорвала свою первую водородную бомбу. Замечу, что если в 1941–1944 гг. Англия и США подписали ряд соглашений, согласно которым обе страны должны были делиться ядерными секретами, то после Хиросимы американцы фактически отказались сотрудничать с англичанами в этой области. И впоследствии американцы часто предоставляли Англии ракеты — носителя ядерных боевых частей, но сами ЯБЧ изготавливались только в Англии.

    Ракета «Блю Стрик» оснащалась инерциальной системой управления, изготовленной фирмой «Спэрри Гироскоп ЛТД». Причем в британской прессе прошла информация, что ракета может быть оснащена системой астрокоррекции. Ракета одноступенчатая. Двигатель жидкостный реактивный, работавший на керосине (26,2 т) и жидком кислороде (60,3 т). Ракеты «Блю Стрик» должны были размещаться в пусковых шахтах незащищенного типа.

    Данные ракеты «Блю Стрик»
    Длина, м 22,0
    Диаметр, м 3,05
    Размах стабилизаторов (максимальная ширина ракеты), м 4,57
    Стартовый вес, т 89,4
    Вес боевой части, т около 1,0
    Дальность стрельбы максимальная, км 4800
    Высота полета максимальная, км 925
    Скорость полета максимальная, м/с 5830
    Тяга двигателя, т 136

    Американские друзья сделали все возможное, чтобы их британский союзник остался без баллистических ракет средней дальности. Воспользовавшись финансовыми трудностями Министерства обороны Великобритании, США в 1960 г. предложили им поучаствовать в совместной разработке двухступенчатой баллистической ракеты «Скайболт». Ракета оснащалась твердотопливным двигателем. Стартовый вес ее составлял 5125 кг, дальность стрельбы 1500–1800 м, боевая часть — термоядерная. Пуск ракеты должен был производиться со стратегических бомбардировщиков США Б-52 «Стратофортресс» и Б-58 «Хастлер».

    Американцы нарисовали англичанам благостную картинку: носителями «Скайболта» должны были стать уже состоявшие на вооружении английские бомбардировщики «Виктор» и «Вулкан». Таким образом, английские ВВС могли поразить большинство целей на Европейской части СССР, включая Москву, Горький, Казань и т. д.

    Англичане клюнули на приманку и в том же 1960 г. прекратили все работы над ракетой средней дальности «Блю Стрик». Однако американцы не выполнили обещаний, и в 1962 г. без консультации с союзниками работы над ракетой «Скайболт» были прекращены. Англичанам предложили подождать несколько лет, пока США «доведут до ума» и поставят англичанам морские ракеты «Поларис А-3». В итоге первая британская подводная лодка «Резолюшн», вооруженная ракетами «Поларис А-3», вошла в строй в 1967 г.

    Франция после выхода из НАТО взяла курс на проведение собственной ядерной политики. Исключительно из политических амбиций президент Шарль де Голль решил создать свои ракеты средней дальности. Для этого пришлось объединить усилия ведущих авиационных фирм Франции— «Аэропасьяль», «Норд Авиасьон» и «Сюд Авиасьон».

    В конце 1960-х годов программа теоретических разработок была завершена, и на испытательном полигоне в Алжире прошли летные испытания ракет-прототипов. В 1963 г. начались работы над ракетой, которая должна была поступить на вооружение. По условиям технического задания она проектировалась твердотопливной. Запуск ракеты должен был производиться из шахты.

    В 1966 г. начались испытания опытной двухступенчатой баллистической ракеты S-112. Это была первая французская ракета, запускаемая из шахты. Затем французы испытали еще одну опытную ракету — S-1, также запускаемую из шахты. А в мае 1969 г. начались испытания первого прототипа баллистической ракеты средней дальности, получившего обозначение S-2. Испытания, проводившиеся в течение двух лет, были признаны успешными, и летом 1971 г. началось серийное производство ракет S-2.

    18 ракет S-2 (две группы) было развернуто в шахтах на плато Альбион в провинции Прованс.

    Ракета S-2 имела две ступени и оснащалась твердотопливными двигателями. Двигатели обеих ступеней имели по 4 поворотных сопла. Топливо смесевое, одинаковое для обоих двигателей.

    Инерциальная система управления размещалась в специальном приборном отсеке. Для придания ракете дополнительной устойчивости на задней юбке первой ступени крепились аэродинамические стабилизаторы.

    Ракета S-2 оснащалась отделяемой в полете моноблочной ядерной головной частью мощностью 150 кт.

    Ракета стартовала из шахтной пусковой установки с помощью работавшего двигателя первой ступени. Предстартовые операции проходили автоматически после получения команды с командного пункта ракетной группы. (Сх. 14)


    Сх. 14. Разрез шахтной пусковой установки французской ракеты S-2

    1 — бетонная защитная крыша входного люка; 2 — восьмиметровый оголовок шахты из высокопрочного бетона; 3 — ракета S-2; 4 — сдвижная защитная крыша шахты; 5 — первый и второй ярусы площадок обслуживания; б — устройство открытия защитной крыши;

    7 — противовес системы амортизации; 8 — лифт; 9 — поддерживающее кольцо; 10 — механизм натяжки троса подвески ракеты; 11 — пружинная опора системы амортизации; 12 — опора на нижней площадке шахты; 13 — концевые сигнализаторы закрытия защитной крыши; 14 — бетонный ствол шахты; 15 — стальная оболочка ствола шахты.

    В 1973 г. начались работы по модернизации ракеты S-2. Глубокая модернизация ракеты S-2 получила индекс S-3. Эта ракета создавалась с таким расчетом, чтобы заменить свою предшественницу с минимальными переделками шахтных пусковых установок. Для этого на новой ракете оставили первую ступень от S-2, зато вторую ступень основательно переделали. Твердотопливный двигатель ракеты S-3 имел только одно поворотное сопло. Увеличение энергетических характеристик смесевого топлива дало возможность уменьшить длину корпуса ракеты и вес ступени при одновременном увеличении максимальной дальности полета. Ракета S-3 получила модернизированную инерциальную систему управления, обеспечившую ей КВО 700 м. (Сх. 15)


    Сх. 15. Французские баллистические ракеты S-2 и S-3

    Ракета S-3 была оснащена новой боевой частью мощностью 1,2 Мт. Кроме того, боеголовка несла комплекс средств преодоления ПРО противника.

    Техническая готовность к старту ракетного комплекса S-3 составляла 30 секунд.

    Новый ракетный комплекс с ракетой S-3 был принят на вооружение в 1980 г.

    18 французских ракет S-2, а затем заменивших их S-3 не играли особой роли в балансе сил НАТО — СССР. В ходе предварительных переговоров с американцами о ликвидации ракет средней дальности советская сторона и ее СМИ в пропагандистских целях несколько раз поднимали вопрос о французских ракетах средней дальности. Но, в конце концов, обе стороны решили не связываться с амбициозными французами, и эти 18 ракет были попросту проигнорированы в договоре 1987 г.

    Данные французских баллистических ракет средней дальности
    Тип ракеты S-2 S-3
    Длина, м 14,8 13,8
    Диаметр, м 1,5 1,5
    Стартовый вес, т 31,9 25,8
    Первая ступень:
    Длина, м 6,9 6,9
    Диаметр, м 1,5 1,5
    Вес, т 17,5 17,5
    Тяга двигателя, т 55 55
    Время работы двигателя, с 74 72
    Вторая ступень:
    Длина, м 5,7 3,0
    Диаметр, м 1,5 1,5
    Вес, т 12,0 6,5
    Тяга двигателя, т 45
    Время работы двигателя, с 50 60
    Дальность полета максимальная, км 3000 3700
    КВО, м 1000 700

    22 февраля 1996 г. президент Французской Республики заявил о начале демонтажа ракет S-3, развернутых на плато Альбион.

    Ракета «Першинг-2». Баллистическая ракета театра военных действий или, по другой терминологии, межконтинентальная баллистическая ракета средней дальности «Першинг-2» была создана фирмой «Мартин Мариэтта». Проектирование ее началось в 1974 г. Первоначально было официально заявлено, что новая ракета станет модернизацией ракеты «Першинг-1», однако она стала совершенно новой системой. Первоначально американцы в целях дезинформации говорили о дальности в 1800 км, фактически же она составила 2500 км. (Сх. 16)

    Войсковые испытания ракет «Першинг-2» были проведены армией США с июля 1982 г. по октябрь 1984 г. В ходе испытаний с мыса Канаверал было запущено 22 ракеты.

    На обеих ступенях ракеты «Першинг-2» были установлены твердотопливные двигатели фирмы «Геркулес».



    Сх. 16. Схема ракеты «Першинг-2»: 1,2— двигатели первой и второй ступени; 3 — переходник; 4 — аэродинамические рули; 5 — система управления; 6 — боеголовка; 7 — радиолокатор; 8 — баллистический наконечник

    Ракета предназначалась в основном для поражения командных пунктов, узлов связи и других аналогичных целей, то есть, прежде всего, для нарушения работы систем управления войсками и государством.

    Малое КВО ракеты обеспечивалось применением комбинированной системы управления ее полетом. В начале траектории использовалась автономная инерциальная система, затем, после отделения головной части, — система коррекции полета боеголовки по радиолокационным картам местности. Эта система включалась на конечном участке траектории, когда боеголовка переводилась почти в горизонтальный полет.

    Радиолокатор, установленный на боеголовке, получал изображение участка местности, над которым двигалась боеголовка. Это изображение преобразовывалось в цифровую матрицу и сравнивалось с данными (картой), заложенными до старта в запоминающее устройство системы управления, размещенной на боеголовке. в результате сравнения определялась ошибка движения боеголовки, по которой бортовая вычислительная машина вычисляла необходимые данные для органов управления полетом. В систему управления помимо радиолокаторов и бортовой вычислительной машины входили и другие элементы: источники энергии, преобразователи, инерциальные приборы, органы управления и их приводы. (Сх. 17)


    Поскольку коррекция осуществлялась на низких высотах, в качестве основных органов управления использовались воздушные рули. Для стабилизации полета боеголовки до входа в атмосферу применялись струйные рули на сжатом газе. (Сх. 18)

    Сх. 18. Принцип работы системы наведения ракеты «Першинг-2» по радиолокационной карте местности:

    1 — кассета с эталонным изображением района цели;

    2 — цель (аэродром); 3 — наземное оборудование для преобразования данных разведки района цели в цифровую формулу; 4 — корректирующий сигнал, поступающий на аэродинамические рули; 5 — ЭВМ с коррелятором; 6 — головная часть ракеты; 7 — район цели; 8 — цифровой процессор.


    Если система коррекции полета боеголовки откажет, боеголовка все равно достигнет района цели, так как при этом ракета будет двигаться на цель в режиме обычной инерциальной системой управления. Естественно, что точность попадания при этом снижалась

    Корпуса двигателей обеих ступеней изготавливались из органического волокна кевлар. В районе критических сечений сопел были установлены графитовые вкладыши. Сопла качающиеся, топливо смесевое, окислитель — перхлорат аммония, горючее-связующее — полибутадиен.

    Для управления по крену во время работы двигателя первой ступени использовались две плоскости стабилизатора (остальные две оставались неподвижны). Во время работы двигателя второй ступени использовались воздушные рули головной части.

    Головная часть имела значительный (более тонны) вес и состояла из трех отсеков: системы наведения (нижний), боевого заряда и радиолокационного устройства. Головная часть закрывалась кожухом, который сбрасывался перед началом работы радиолокатора на высоте около 15 км. Стабилизация полета головной части осуществлялась с помощью инерциальных приборов. (Сх. 19)


    На ракете «Першинг-2» предполагалось использование двух типов боезарядов — обычного мощностью до 50 кт и проникающего в грунт. Второй вариант отличался большим удлинением и высокой прочностью и изготавливался из высокопрочной стали. При скорости подхода головной части к цели 600 м/с головная часть углублялась в грунт примерно на 25 м.

    В 1983 г. для ракеты «Першинг-2» было начато производство ядерных боевых частей W-85. Вес ядерной боевой части составлял 399 кг, длина 1050 мм, диаметр 3130 мм. Мощность взрыва переменная — от 5 до 80 кт. Производство ядерных боевых частей W-85 было закончено в июле 1986 г. Всего изготовлено 120 ЯБЧ. С 1988 г. по март 1991 г. все ядерные боевые части были демонтированы и переделаны в ядерные боевые части для бомб В-61 мод. 10.

    Для ракеты «Першинг-2» рассматривалась возможность использования головной части и в неядерном снаряжении. Одним из вариантов такой головной части стала головная часть кассетного типа, включавшая 76 элементов весом по 8,2 кг (вес взрывчатого вещества 1,8 кг). Каждый из элементов кассетной головной части был способен пробить слой бетона толщиной 0,6 м. Предполагалось, что такая головная часть окажется эффективной при поражении взлетных полос аэродромов.

    Транспортно-пусковая установка Ml001 ракет «Першинг-2» была создана на шестиосном колесном шасси. Она состояла из тягача и рамного полуприцепа, на которых, помимо ракеты, размещались агрегаты электропитания, гидравлический привод для придания ракете вертикального положения перед пуском и другое оборудование.

    Боевой единицей ракетного комплекса «Першинг-2» был взвод. В него входили три транспортно-пусковые установки и пост управления, смонтированный на отдельной автомашине и связанный по каналам радиосвязи с командными пунктами высших звеньев системы боевого управления и по кабельным линиям — с транспортно-пус-ковой установкой. Взводы соединялись в батареи (по девять транспортно-пусковых установок), а батареи — в дивизионы (36 пусковых установок).

    На территории ФРГ планировалось разместить три дивизиона с ракетами «Першинг-2». Предполагалось, что в обычное время транспортно-пусковые установки с ракетами будут находиться на базах, а в угрожаемый период — рассредоточиваться.

    Сообщалось, что затраты на разработку комплекса и ракеты «Першинг-2» составили более 0,6 млрд долларов. Производство одной серийной ракеты обходилась з 1 млн долларов, а одной транспортно-пусковой установки — 200 тыс. долларов. (Сх. 20)


    Сх. 20. Сравнительный вид американских баллистических ракет:

    а) «Редстоун»;

    б) «Корпорел»;

    в) «Сержант»;

    г) «Першинг-1».

    Данные ракеты «Першинг-2»
    Общая длина ракеты, м 10,61
    Стартовый вес ракеты, т 6,78
    Диаметр ракеты, м 1,02
    Дальность стрельбы, км: максимальная 2500
    минимальная 100
    Первая ступень: Длина, м 3,1
    Диаметр, м 1,02
    Вес, ступени, т 4,15
    Вторая ступень: Длина, м 2,6
    Диаметр, м 1,02
    Вес ступени, т 2,63
    Вес топлива, кг 2181
    Головная часть: Вес, кг 1362
    Длина, м 4,8
    Данные транспортно-пусковой установки:
    Габариты, м: длина 9,6
    ширина 2,49
    высота 2,86
    Вес, т 12,04
    Скорость хода по шоссе максимальная, км/час 60

    Глава 7. Атомная экзотика

    Ядерное оружие «ближнего» боя. Единственным типом ядерного оружия «ближнего» боя, принятым на вооружение в США, стала система «Дэви Крокет» («Davy Crocett»). Эта система включала в себя два гладкоствольных безоткатных орудия М-28 и М-29 калибром 120 мм и 155 мм, созданных по схеме «уширенная камора».

    Оба орудия стреляли одинаковым надкалиберным снарядом М-388 с ядерным зарядом W-54Y1. Калибр боевой части снаряда 279 мм, длина 762 мм, вес 35 кг. Мощность заряда по различным данным составляла от 0,05 до 1 кт. С 1961 г. по 1971 г. было изготовлено свыше 2100 ядерных зарядов W-54 Y-1 для системы «Дэви Крокет».

    Конструкция снаряда выполнена из титанового сплава. При стрельбе снаряд укреплялся на поршне (штоке), соединенном с поддоном. Заряжание производилось с дула. После выстрела поршень отделялся. В полете каплеобразный снаряд стабилизировался четырехперым косопоставленным оперением. Тем не менее рассеивание снаряда было довольно высоко. Так, для М-29 при дальности стрельбы 4 км КВО составляло по американским данным 288 м, а по советским — 340 м.

    У орудия М-29 была большая опасная зона для собственного личного состава и боевой техники. Так, спереди она представляла собой прямоугольник длиной 70 м и шириной 50 м, а сзади, соответственно, 70 м и 60 м.

    Безопасное удаление своих войск от места взрыва по американским данным составляло 1 км.

    Обе системы разбирались. Легкая система М-28 на поле боя переносилась тремя номерами расчета во вьюках весом около 18 кг. Обе системы стреляли с треноги и с джипа. При стрельбе с джипа с задней части кузова откидывалась опорная рама с сошниками. Система имела оптический прицел. Легкое орудие снабжалось 20-мм пристрелочным автоматом. (Сх. 21)

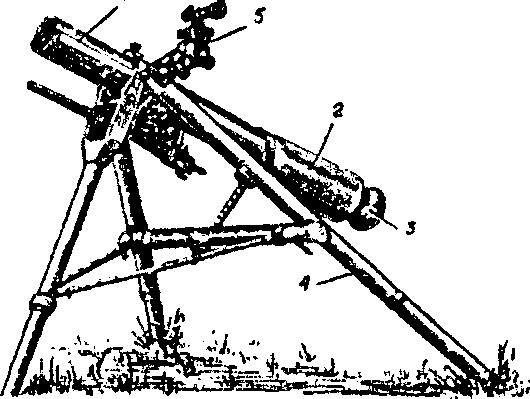

    Сх. 21. Легкое атомное безоткатное орудие «Дэви Крокет»: 1 — ствол; 2 — уширенная камора; 3 — сопло; 4 — тренога; 5 — оптический прицел

    В кузове 1/4-тонного джипа и снаружи на правом борту размещались б контейнеров герметично укупоренных метательных зарядов.

    Кроме того, тяжелое орудие М-29 устанавливалось на гусеничном бронетранспортере Ml 13. Обе системы могли сбрасываться с парашютом.

    Разработка систем «Дэви Крокет» велась фирмой «Арми Веапонс Команд». На вооружение обе системы были приняты в 1961 г. 7 и 17 июля 1962 г. на полигоне в Неваде из орудия «Дэви Крокет» был произведен пуск снарядов с боевыми ядерными устройствами.

    В 1962 г. орудия «Дэви Крокет» были размещены в Западной Европе. Или вооружались пехотные дивизии (по 20 пусковых установок) и воздушно-десантные батальоны.

    в 1971 г. система «Дэви Крокет» была снята с вооружения.

    Данные установок М-28 М-29
    Калибр орудия, мм 120 155
    Длина ствола, клб 10,8 16
    Вес орудия в походном положении, кг 49* около 180
    Начальная скорость снаряда, м/с 140 200
    Максимальная дальность стрельбы, м 2000 4000
    Расчет, чел 4 4

    * По другим сведениям 68 кг.

    Система «Дэви Крокет» была хороша для воздушно-десантных войск и более-менее устраивала пехотные и моторизованные части, однако не удовлетворяла требованиям бронетанковых войск. Поэтому в 1959 г. началась разработка ядерных снарядов «ближнего» боя для танковых частей. Снаряд получил наименование «Шиллейла» («Shillelagh») и индекс MGM-51.

    Головным разработчиком снаряда была фирма «Philco Aeronutronic». Ракета должна была запускаться из гладкоствольного танкового орудия калибра 6 дюймов (152,4 мм). Первоначальный вес ракеты составлял 41 кг, но в серийных образцах был снижен до 27 кг. Первоначально ракета должна была управляться по радиоканалам, но позже было использовано полуавтоматическое управление по инфракрасному лучу.

    Средний или легкий танк, оснащенный 152-мм гладкоствольным орудием — пусковой установкой, не имел другого вооружения, поэтому конструкторы создали универсальную 152-мм систему М81, способную стрелять управляемыми снарядами с ядерной боевой частью, противотанковыми управляемыми снарядами, а также обычными снарядами — фугасными и кумулятивными.

    Установка М81 имела угол горизонтального наведения -8°; — I- 19,5° и была стабилизирована в двух плоскостях.

    Длина ракеты «Шиллейла» составляла 1,15 м, диаметр 152 мм. Твердотопливный двигатель разгонял ее до скорости 689 м/с после вылета из пусковой трубы раскрывались 4 стабилизатора с размахом 280 мм. Максимальная дальность стрельбы достигала 4–5 км.

    Испытания ракеты «Шиллейла» велись на полигоне Уайт Сэндс с 1962 г. В серию «Шиллейла» была запущена в 1966 г. Ракета «Шиллейла» производилась в двух вариантах: с ядерной боевой частью и с кумулятивной боевой частью для использования в качестве ПТУР.

    Орудием — пусковой установкой М81 и снарядами «Шиллейла» первоначально были оснащены новые легкие танки М551 «Шеридан». Первый опытный образец танка под индексом ХМ551 был изготовлен фирмой «Аллисон» в 1962 г., а серийное производство началось в 1966 г. Вес танка составлял 15,9 т. Экипаж 4 человека. Танк имел противопульную броню толщиной 13 мм. Кроме 152-мм установки М81 он был оснащен 12,7-мм пулеметом Браунинг и одним 7,62-мм пулеметом М73. Полный боекомплект танка М551 составлял 30 выстрелов, из которых на «Шиллейлу» приходилось от 8 до 12 выстрелов. Остальная часть боекомплекта состояла из обычных снарядов с частично сгорающими гильзами (не сгорал лишь стальной поддон). (Сх. 22)

    Сх. 22. Легкий танк М551 «Шеридан»

    Всего с 1966 г. по 1970 г. было выпущено 1700 легких танков «Шеридан». Где-то в районе 1970–1971 гг., по-видимому, в результате секретного соглашения с СССР, в американской прессе исчезают всякие упоминания об использовании «Шиллейлы» в качестве носителя ядерных боеприпасов, и она становится обычным ПТУРСом. Кстати, это был единственный ПТУРС, входивших в боекомплект американских танков.

    В качестве ПТУРСа, по сведениям американской печати, «Шиллейла» могла пробить по нормали 600-мм броню, а эффективная дальность стрельбы составляла от 1500 км до 2500/3000 км (по подвижным / неподвижным целям). И ракета «Шиллейла» (в варианте ПТУРС), и танк «Шеридан» имели много конструктивных недоработок.

    В начале 1970-х годов на базе основного американского танка М60А1, оснащенного 105-мм нарезной пушкой М68, был создан танк М60А2, на котором было установлено вооружение легкого танка «Шеридан». При этом боекомплект был увеличен с 30 до 33 выстрелов.

    Серийное производство танков М60А2 началось в 1972 г., но фактически танк был принят на вооружение лишь в 1974 г. Как уже говорилось, установка М81 и ПТУРС «Шиллейла» оказались неэффективными, и производство танков М60А2 было вскоре свернуто. Всего произведено 540 танков М60А2, после чего началось производство танков М60АЗ со стандартным танковым вооружением — 105-мм нарезной пушкой М68.

    Ни «Шеридан», ни М60А2 не экспортировались и состояли на вооружении только армии США. Танки М60А2 были еще в конце 1970-х — начале 1980-х годов частично законсервированы, а частично переоборудованы в танковые мостоукладчики, саперные танки и инженерные машины разграждения.

    Попытка использования танков «Шеридан» в Южном Вьетнаме и Лаосе в I960—1971 гг. оказалась неудачной. При стрельбе происходило неполное сгорание гильзы, поэтому на танки было установлено мощное эжекционное устройство, которое выбрасывало сжатым воздухом несгоревшие остатки гильз. «Шеридан» оказался крайне уязвим от действия мин и гранатометов РПГ-7. Главным его преимуществом стало введение специального снаряда М6552, содержавшего 10 тысяч готовых поражающих элементов. Во Вьетнаме было безвозвратно потеряно около 100 танков «Шеридан».

    Большинство танков «Шеридан» было законсервировано в конце 1970-х годов, а взамен их из-за отсутствия других легких танков стали поступать основные танки М60А1. Лишь небольшое число «Шериданов» оставалось на вооружении в 82-й воздушно-десантной дивизии, а также в национальном учебном центре Форт-Ирвин и танковом учебном центре Форт-Нокс (штат Кентукки). Причем на обоих полигонах «Шериданы» играли роль бронеобъектов вероятного противника: танков Т-72, БМП-1, гаубиц «Гвоздика» и «Акация», ЗСУ «Шилка». Для этого на «Шериданы» ставились накладные металлические и пластиковые конструкции, фальшивые стволы орудий, макеты ПТУР и антенн. Судя по фотографиям, загримированные «Шериданы» издали были очень похожи на «Гвоздики» и «Шилки».

    Несколько танков М551 использовались американской армией при вторжении в Панаму в 1989 г. «Шериданы» были первыми танками, доставленными в район Персидского залива после захвата Кувейта Ираком. 3 августа 1990 г. 3-я легкая танковая рота 73-го танкового батальона 82-й дивизии была высажена с самолетов С-5 в Саудовской Аравии. Однако в боях они участия не принимали. В 1994 г. та же 3-я рота восстанавливала демократию на Гаити в ходе американского вторжения туда.

    Ядерные фугасы. Самым засекреченным средством ведения ограниченной ядерной войны и на Западе, и в СССР были ядерные фугасы или, как их называли, «атомные подрывные средства» или ядерные мины (АДМ — Atomic Demolition Munitions). Поэтому следует сразу оговориться, что наш обзор составлен лишь по сведениям открытой печати и может содержать неточности и заведомую дезинформацию.

    С принятием в начале 1960-х годов на вооружение сухопутных войск США первых образцов ядерных фугасов были разработаны способы их боевого использования, а также сформированы специальные команды по их хранению и обслуживанию.

    Оценивая эффективность ядерных зарядов, американские военные специалисты считали, что их заградительный эффект обусловлен созданием в результате подземных или наземных взрывов воронок больших размеров, завалов и зон разрушений, являвшихся серьезным препятствием на пути движения войск. Например, при наземном взрыве ядерного заряда мощностью 10 кт диаметр воронки, по расчетам американских специалистов, составил бы около 90 м, а ее глубина — 20 м. При подземном взрыве такой же мощности размеры воронки будут существенно большими. (Сх. 23) (Сх. 24)

    Сх. 23. Параметры воронки, образованной путем подрыва ядерного заряда мощностью 1Мт. Dj — видимый диаметр; D — действительный диаметр; Н — глубина



    Сх. 24. Типичное распределение выброшенного грунта. При мощности ядерного заряда 10 кт радиус (R) составляет около 100 м, высота навалов — до 10 м

    Заградительный эффект при наземном взрыве усиливается выпадением радиоактивных осадков, а при подземном — большой остаточной радиацией в районе воронки. Так как наземный взрыв сопровождается выпадением радиоактивных осадков, которые заражают прилегающую местность на большой площади, то иностранные специалисты рекомендуют с очень большой осторожностью подходить к применению таких взрывов, чтобы не помешать действиям своих войск. В связи с этим в ходе активных боевых действий чаще будут производиться подземные ядерные взрывы фугасов, так как с увеличением до определенного предела глубин их заложения возрастают размеры воронок и существенно снижается количество радиоактивных осадков.

    При подземном ядерном взрыве около 95 % радиоактивных продуктов задерживается в грунте или остается в непосредственной близости от воронки и только 5 % выпадает в виде осадков. Кроме того, протяженность зоны радиоактивного заражения значительно меньше, чем при наземном взрыве.

    Таблица 4 Зависимость протяженности зон заражения от уровня радиации
    Уровень радиации, рад/ч Диаметр зон выпадения радиоактивных осадков, км*
    при наземном взрыве при подземном взрыве (на оптимальной глубине)
    3000 2,9 0,7
    1000 4,8 1,2
    300 9,5 2,4
    100 14,5 3,6
    30 23,0 5,6

    *Имеется в виду диаметр зон с одинаковыми уровнями радиации (мощность заряда 10 кт, средняя скорость ветра 5 м/с).

    Таблица 5

    Размеры воронок и заглублений, м Мощность зарядов, кт
    1 10 20 50 100
    Наземный взрыв
    Глубина воронки 20 42 52 71 90
    Радиус воронки 15 20 25 33 42
    Подземный взрыв
    Заглубление заряда 45 90 110 146 180
    Радиус воронки 50 100 125 160 200
    Глубина воронки 33 65 80 110 130

    Западные военные характеризуют воронку как труднопреодолимое препятствие. Она имеет крутые откосы, непреодолимые для танков и автомобилей, что сильно затруднит движение транспортных средств. В большинстве случаев она быстро наполняется грунтовыми водами, что создает дополнительные трудности. Воронка и непосредственно примыкающая к ней местность будут иметь также чрезвычайно высокий уровень радиоактивного заражения (3000–5000 рад/ч), а это повышает заградительный эффект препятствия. Необходимо также учитывать, что выброшенный взрывом грунт при выпадении из образовавшегося облака может вызвать повреждения и вывод из строя боевой техники, оказавшейся в радиусе нескольких сот метров от эпицентра взрыва. Все это оказывает значительное психологическое воздействие на личный состав.

    На основании этих фактов на страницах иностранной военной печати делается вывод, что заграждения в виде воронок или рвов в сочетании с радиоактивным заражением местности являются весьма серьезным препятствием, которое можно будет преодолеть на автомобилях и бронетранспортерах по истечении как минимум двух суток.

    По мнению зарубежных специалистов, при использовании указанных заграждений максимального эффекта можно достичь, сочетая их с естественными препятствиями. Подчеркивается также, что больше всего для этого подходит горная местность, где перекрыть узкие проходы можно взрывом двух ядерных фугасов, заложенных на противоположных склонах на расстоянии 1 км друг от друга. Если ущелье не перекрывается таким способом, рекомендуется комбинировать взрывы на склонах и на дне ущелья. Заряды предпочтительнее размещать в лесистых и предрасположенных к осыпям и обвалам районах.

    Пути сообщения, проходящие в лесных районах на равнинной местности, могут быть перекрыты воронками на пересечении дорог или в наиболее уязвимых местах. Кроме того, от взрыва возможно образование лесного завала, площадь которого будет зависеть от мощности подорванного заряда.

    Рекомендуется использовать заградительный эффект и на водных преградах. Например, узкие и легкопреодолеваемые участки рек могут быть расширены за счет разрушения берегов. При этом заряды предполагается закладывать на линии, которая проходит параллельно руслу реки на расстоянии 200–300 м от ее берегов. В других случаях может быть создано затопление путем разрушения плотин, дамб и других гидротехнических сооружений. Взрывы, производимые в русле рек, позволяют сочетать эффект расширения водной преграды с разрушением берегов и заражением воды.

    Иностранные военные специалисты допускают возможность применения ядерных фугасов и на равнинной местности, лишенной естественных препятствий. В этом случае рекомендуется устраивать рвы длиной в несколько километров на наиболее вероятных направлениях движения противника.

    Исходя из последних требований военного руководства НАТО для устройства заграждений рекомендуются ядерные фугасы небольшой мощности. Согласно расчетам размеры заграждения, образовавшегося от взрыва ядерного фугаса, не пропорциональны его мощности. Так, с увеличением мощности взрыва в 10 раз воронка увеличивается только вдвое. Кроме того, считается, что ширина зоны выпадения радиоактивных осадков при оптимальной глубине заложения ядерных фугасов не должна превышать 3–4 км, ибо увеличение ее сверх этой величины в значительной степени усложнит решение задач своими войсками.

    Возникает также и техническая проблема, сущность которой заключается в том, что подземный взрыв требует залоясения ядерного фугаса на определенную глубину, соответствующую его мощности, а при бурении колодцев на глубину 100 м и более при диаметре в несколько десятков сантиметров возникают большие технические трудности и возрастают сроки производства работ. Поэтому в последнее время зарубежные военные специалисты предлагают устанавливать ядерные фугасы на местности без заглубления или применять для этих целей проникающие головные части ракет.

    Рассматривая технические и военные аспекты применения ядерных фугасов, командование сухопутных войск США предъявляет к их разработке целый ряд требований. В частности, при минимальных габаритах они должны иметь вес не более 100 кг, быть прочными и герметичными, не требовать специфических мер по уходу и хранению, допускать подрыв на расстоянии по проводам и радио, а также при помощи часового устройства.

    Зарубежные специалисты считают, что при подготовке наземного взрыва время установки ядерных фугасов не должно превышать 10 минут. Сюда входит операция по снятию зарядов с транспортных средств и комплексная проверка (регулировка) устройства для приема команд. Чтобы облегчить установку ядерных фугасов, они должны находиться на специальных прицепах или автомобилях. На полную подготовку ядерного фугаса и колодца для подземного взрыва отводится максимум 30 минут.

    По сведениям зарубежной печати, ядерные фугасы могут применяться главным образом в сочетании с обычными подрывными средствами. С учетом местности и урбанизации стран Европы они чаще всего могут использоваться на автострадах, мостах, плотинах, дамбах или для устройства рвов, а также в горно-лесистой местности.

    В конце 1960-х годов командованием блока НАТО был разработан план строительства так называемых «атомных минных поясов» в приграничных с социалистическими странами районах Центральной Европы. Вскоре здесь началось строительство специальных бетонированных колодцев, предназначенных для установки в них специальных зарядов. Однако в 80-е годы командование армии США, готовясь к проведению широких наступательных операций, отказалось от создания сплошных заграждений.

    Военные специалисты НАТО считают, что использование отдельных ядерных фугасов будет способствовать расчленению боевых порядков противника, даст возможность командованию блока выиграть время, заставить противника двигаться в желательном направлении, организовать удар по его передовым частям, облегчит локализацию и уничтожение соединений первого эшелона, отрезав их от резервов и тылов. Они подсчитали, что приведение в действие таких заграждений может вызвать многочисленные жертвы среди мирного населения, однако это не афишируется в открытой печати.

    Понятно, что до 1991 г. жертвами ядерных фугасов должны были стать жители ФРГ. Командование армии США построило многие десятки специальных колодцев для размещения ядерных фугасов под опорами мостов, на перекрестках автострад и на других стратегически важных объектах ФРГ. В германской прессе появились противоречивые сведения — были ли там установлены ядерные фугасы, или установка их должна будет производиться в угрожаемый период.

    Естественно, сейчас ядерных фугасов на территории Германии нет. Но если они когда-либо будут установлены, то нетрудно догадаться, где это будет, — на территориях новых членов НАТО, примыкающих к границам Российской Федерации.

    По сведениям, опубликованным в сентябрьском 1998 года номере журнала «Солдат Фортуны», в США ранцевые ядерные фугасы были приняты на вооружение еще в середине 1960-х годов. Бывший сержант Роджер Альбертсон, служивший в то время в спецподразделении США, оснащенном такими фугасами, сообщил журналу, что во время войны во Вьетнаме его группа, дислоцированная на базе Кларк (Филиппины), была заброшена в район перевала Мучиа на границе Лаоса и Северного Вьетнама. Ей была поставлена задача перекрыть знаменитую «Тропу Хо Ши Мина» взрывом ядерного фугаса. Однако через некоторое время пришел сигнал, отменяющий операцию. Американское командование от нее отказалось, потому что взрыв вызвал бы сильнейшее радиоактивное заражение местности, исключающее последующие операции в этом районе.

    Журнал «Солдат Фортуны» сообщил, что этот ядерный фугас содержал боезаряд мощностью от 0,2 до 1 кт и был достаточен для уничтожения любого объекта, даже без учета других поражающих факторов ядерного взрыва.

    (О советских ядерных фугасах наши военные молчат. Поэтому приходится пользоваться данными СМИ и сайтов Интернета, источники которых вызывают серьезные сомнения.)

    Так, например, в СССР якобы был создан «ядерный ранец» (РЯ-6). Боезаряд помещался в дюралевом корпусе — коробке, одетой в чехол из специальной освинцованной ткани, и переносился на лямках за спиной, как ранец.

    Вес РЯ-6 около 25 кг. Для создания ядерного заряда были применены трансурановые элементы торий и калифорний. Мощность заряда варьировалось от 0,2 до 1,0 килотонны по тротиловому эквиваленту. Чтобы понять, что такое килотонна, представьте себе железнодорожный состав из 25 вагонов, в каждом из которых погружено 40 тонн тротила. Взрыв такого ранцевого фугаса сотрет с лица земли самый крупный промышленный объект или средней величины город. И это — если учитывать только фактор ударной волны. Радиус радиационного заражения составит 19 км.

    Вместе с тем, благодаря небольшим габаритам, его сравнительно легко пронести, установить и замаскировать у плотины, аэропорта, атомной электростанции или другого жизненно важного объекта. Ядерный фугас активируется либо взрывателем замедленного действия, либо аппаратурой дистанционного управления на дальности до 40 км. Он может быть снабжен несколькими системами защиты: вибрационной, оптической, акустической и электромагнитной, так что снять его с места установки или нейтрализовать практически невозможно.

    Когда информация о ядерных фугасах Советской армии дошла до Пентагона, были приняты оперативные меры на случай предотвращения терактов с их применением. В 1975 г. при лос-аламосской лаборатории в штате Нью-Мексико было сформировано спецподразделение под шифром НЕСТ для противодействия ядерным диверсантам.

    Подразделение существует и в наши дни (оно было возрождено и укреплено после событий 11 сентября). По данным еженедельника «Арми Ньюс», за прошедшее время сотрудникам НЕСТ только за последние два года пришлось давать оценку 140 попыткам ядерного шантажа и конкретно расследовать 45 подозрительных происшествий. Поскольку средствами воздушной разведки ядерный фугас, имеющий весьма низкий радиационный фон, практически не обнаружить, то основным методом поиска являются действия наземных групп, оснащенных особо чувствительными индикаторами.

    Вместе с тем, если даже такой группе удастся обнаружить установленный ядерный фугас, попытка его нейтрализации или снятия скорее всего приведет к атомному взрыву. Кстати, именно элементы абсолютной защиты, это, пожалуй, единственное, что внесли советские конструкторы в устройство фугаса, ибо, по данным экспертов Пентагона, РЯ-6 является почти точной копией американского ядерного ранцевого фугаса[33].

    Появилась довольно фантастическая статья Марка Штейнберга («В 1987 году диверсанты ГРУ СССР установили в США три атомные мины»), в которой описано, как советское руководство в начале 1980-х годов решило установить близ шахт американских баллистических ракет небольшие ядерные фугасы для того, чтобы в момент начала войны против СССР взлетающие «Минитмен-2» и «Минитмен-3» были опрокинуты наземь ударной волной от недалеких ядерных взрывов малой мощности. Эти ракеты запускают методом «минометного старта», с помощью вышибного заряда. Они вылетают из шахт и на какое-то время зависают в воздухе до момента включения двигателей первой ступени. В этот миг баллистические ракеты особенно уязвимы. Хватит избыточного давления ударной волны в 0,3 атмосферы на квадратный метр, чтобы опрокинуть «Минитмен» набок, после чего она просто врезается в землю.

    Специалисты рассчитали, что для этого достаточно установить примерно в 10 км от позиций американских ракет переносной ядерный заряд — ранцевый, стоявший на вооружении частей спецназа Главного разведуправления. Каждый из этих зарядов снабжался сейсмическими датчиками, которые реагировали на сотрясение почвы в тот момент, когда специальные заряды выбрасывали американские ракеты из-под земли. Все диверсионное устройство со всеми датчиками умещалось в трех туристических рюкзаках — по 25 кг на каждый. Мощность же заряда колебалась от 5 до 20 кт.

    И задача стояла так: русские диверсионные группы, высадившись в США, должны были добраться до места назначения, собрать устройства, схоронить их надежно и включить радиокомандную линию. А затем скрытно уйти.

    В любой момент по сигналу со спутника эти фугасы приводились в готовность и могли взорваться в момент старта американских межконтинентальных ракет. Задача облегчалась тем, что наземные пусковые комплексы США в основном размещены на севере страны, в Скалистых горах, в штатах Монтана и Северная Дакота, где они дислоцируются полками по десять ракет в каждом. План этот с самого начала был авантюрным и обреченным на провал. Уничтожение даже всех наземных ядерных ракет США ничего не решало, потому что у американцев в этом случае все равно оставались боезаряды на стратегических бомбардировщиках-носителях крылатых ракет и на подводных лодках. Да и заминировать абсолютно все пусковые шахты в США просто невозможно. Поэтому военные СССР пытались протестовать — но политическое руководство требовало выполнения приказа.

    Операция началась в январе 1987 г. Для начала в США отправились три пробные группы. Они прибывали в военно-морскую базу в Петропавловске-Камчатском, где садились на обычные дизель-электрические подлодки.

    Переход вскрыл почти полную незащищенность Соединенных Штатов от проникновения диверсантов на их территорию именно с этого направления. Береговая охрана США просто физически не в состоянии прикрыть всю береговую линию страны.

    Неподалеку от берега лодки всплыли и высадили советских спецназовцев на надувных лодках, практически незаметных для радаров. Одна из групп высадилась в окрестностях Сиэтла, штат Вашингтон. Обогнув с юга остров Ванкувер, лодка для этого вошла в залив Хуан-да-Фука, довольно глубоко врезающийся в территорию США на самом севере этой страны. Их было девять человек с одной ядерной бомбой. Все — специалисты по диверсиям в глубоком тылу стран НАТО. Обладая прекрасно сработанными документами американского образца, они работали по легенде эмигрантов из стран Восточной Европы. Именно это снимало вопросы по поводу английского языка с акцентом у некоторых из членов команды.

    Без всяких проблем группа взяла напрокат микроавтобус и двинулась к месту назначения, изображая туристов-байдарочников. Часть пути наши диверсанты проделали на автомобиле, а затем двинулась пешком. Кое-где шли на байдарках: благо, этот район США изобилует реками.

    Они вышли к месту закладки, без помех заложили фугас и потом спокойно ушли на юг, где пересекли американо-мексиканскую границу, прибыли на полуостров Юкатан и оттуда на нанятом суденышке перебрались на дружественную Кубу. Благо, знатоков морского дела среди наших хватало: несколько человек в том отряде проходили подготовку как подводные диверсанты, обучаясь в знаменитом учебном центре в Фюрстенберге, в Восточной Германии.

    Всего таким образом в США в 1987 г. установили три ядерные мины. Американцам рассказали об этой операции только в 1993 г., на волне демократии и дружбы. В рамках, так сказать, борьбы с тоталитарным прошлым. Конечно, без публичной огласки, назвав точные места закладки «сюрпризов».

    Но когда янки бросились изымать фугасы, то оказалось, что одного не хватает. Однако шума из этого делать не стали: к тому времени четырехгодичный срок годности заряда уже истек. Слишком уж нестойкая в ранцевом фугасе ГРУ «начинка», отчего их нужно переснаряжать раз в несколько лет. Поэтому пропавший фугас уже никогда не взорвется.

    Участник той операции, рассказывая нам эту историю, считает, что со стороны Москвы то был крайне авантюристический и совершенно бессмысленный с военной точки зрения шаг. По самым скромным подсчетам, для нейтрализации ракет наземного базирования США в то время пришлось бы засылать в Америку около тысячи групп минеров. Понятное дело, часть из них неминуемо попалась бы, и это грозило вызвало кризис почище Карибского[34].

    Еще раз повторяю, что это не авторский текст, а цитаты из СМИ.

    В завершение главы стоит привести тактико-технические данные по ядерным минам из «Справочника по ядерным боеприпасам США. (1945–1992)», изданного Министерством обороны РФ в 1998 г. под редакцией академика ИА РФ и члена-корреспондента АЕН РФ В.М. Лоборева.

    Ядерные мины[35]
    Наименование характеристики Значение характеристики Марка ЯЗУ
    МИНА М-59 ADM-B
    Год принятия на вооружение — год снятия с вооружения 1953–1987 W-7 YI
    Масса, кг 770
    Диаметр максимальный, мм 760
    Длина, мм 1400
    Мощность, кт 70
    Устройство ядерной безопасности
    МИНА Т-4
    Год принятия на вооружение — год снятия с вооружения 1957–1963 W-8
    Масса, кг
    Диаметр максимальный, мм
    Длина, мм
    Мощность, кт 20
    Устройство ядерной безопасности
    ТЯЖЕЛАЯ МИНА М-31 HADM
    Год принятия на вооружение — год снятия с вооружения 1960–1965 W-31 Мод.1
    Масса, кг 560
    Диаметр максимальный, мм
    Длина, мм
    Мощность, кт 20
    Устройство ядерной безопасности
    ТАКТИЧЕСКАЯ МИНА XM-U3TADM
    Год принятия на вооружение — год снятия с вооружения 1961–1966 W-30
    Масса, кг 381
    Диаметр максимальный, мм 660
    Длина, мм 1778
    Мощность, кт 0,5
    Устройство ядерной безопасности
    СРЕДНЯЯ МИНА М-167 MADM
    Год принятия на вооружение — год снятия с вооружения 1962–1984 W-45 Y2
    Масса, кг 159
    Диаметр максимальный, мм 356
    Длина, мм
    Мощность, кт 10
    Устройство ядерной безопасности
    СРЕДНЯЯ МИНА М-172 MADM
    Год принятия на вооружение — год снятия с вооружения 1962–1984 W-45 Y3
    Масса, кг 159
    Диаметр максимальный, мм 356
    Длина, мм
    Мощность, кт 15
    Устройство ядерной безопасности
    СПЕЦИАЛЬНАЯ МИНА М-159 Мод. 1 SADM
    Год принятия на вооружение — год снятия с вооружения 1964–1990 W-54Y1
    Масса, кг 68
    Диаметр максимальный, мм
    Длина, мм
    Мощность, кт 0,01
    Устройство ядерной безопасности PAL
    СПЕЦИАЛЬНАЯ МИНА М-159 Мод. 2 SADM
    Год принятия на вооружение — год снятия с вооружения 1965–1990 W-54Y2
    Масса, кг 68
    Диаметр максимальный, мм
    Длина, мм
    Мощность, кт 0,25
    Устройство ядерной безопасности PAL
    СРЕДНЯЯ МИНА M-175MADM
    Год принятия на вооружение — год снятия с вооружения 1965–1984 W-45 Y4
    Масса, кг 59
    Диаметр максимальный, мм 356
    Длина, мм
    Мощность, кт 1
    Устройство ядерной безопасности PAL

    Нейтронная бомба. В 1970-х годах в США была создана так называемая «нейтронная бомба».

    Судя по сообщениям зарубежной прессы, американское тактическое оружие с повышенным выходом начальной радиации, или так называемое нейтронное оружие, является термоядерными боеприпасами небольшой мощности. В состав заряда нейтронного боеприпаса кроме атомного инициатора, снаряженного делящимися материалами, входит определенное количество тяжелых изотопов водорода: трития (3Н) и дейтерия (2Н). При подрыве атомного инициатора развиваются высокие давления и температура, и тем самым создаются условия, необходимые для протекания термоядерных реакций синтеза ядер трития и дейтерия. Ниже приводятся характерные реакции с выходом нейтронов:

    3Н + 2Н ® 4Не (ядро гелия) + нейтрон + 17,590 МэВ[36]

    3Н + 3Н ® 4Не (ядро гелия) + 2 нейтрона + 11,332 МэВ

    3Н + 3Н ® 5Не (ядро гелия) + нейтрон + 10,374 МэВ

    2Н + 2Н ® 3Не (ядро гелия) + нейтрон + 3,270 МэВ

    Основная доля энергии, высвобождающейся в ходе реакции, передается нейтронам, в результате чего значительная часть этих частиц, вырывающихся в окружающее пространство после взрыва нейтронного боеприпаса, обладает огромными энергиями.

    Будучи электрически нейтральными, нейтроны при прохождении через вещество вызывают его ионизацию не непосредственно, а косвенным путем, взаимодействуя с легкими ядрами атомов других веществ.

    Например, когда быстрый нейтрон сталкивается с ядром атома водорода (протоном), он может передавать ему большую часть своей энергии. в результате ядро как бы вышибается из атома — «связки» протона и электрона. Обладая высокой энергией, оно начинает стремительно двигаться и создает на своем пути значительное количество пар ионов. Кроме того, при столкновении быстрых нейтронов с другими легкими ядрами, например углерода, кислорода и азота, в результате ядерных реакций образуются протоны и радиоактивные ядра.

    Ионизация, обусловленная взаимодействием быстрых нейтронов с ядрами водорода и азота в тканях организма, и является главной причиной биологического поражения, вызываемого начальной (проникающей) радиацией при взрыве нейтронного боеприпаса. В результате в клетках живой ткани происходит разрыв хромосом, набухание ядра и всей клетки, повышение вязкости протоплазмы и увеличение проницаемости клеточной оболочки. Вновь образующиеся продукты будут действовать как клеточные яды. Под воздействием этих факторов клетки разрушаются или становятся неспособными делиться, нарушаются нормальные процессы восстановления тканей.

    Особую опасность представляет воздействие нейтронного излучения в больших дозах на нервную систему, в частности на мозг человека, в результате чего быстро появляются потеря ориентации, неспособность выполнять простейшие осмысленные действия и, наконец, судороги и потеря сознания.

    Зарубежные специалисты считают, что «протонный» механизм поражения людей быстрыми нейтронами усугубляется и тем, что под действием нейтронов в тканях человеческого тела образуются радиоактивные изотопы. Такие изотопы, как азот-16, азот-17, кальций-47, натрий-24, имеют небольшие периоды полураспада и являются интенсивными источниками гамма- и бета-излучений, оказывающих дополнительное поражающее воздействие даже после прекращения прямого нейтронного облучения.

    При получении дозы 8000 рад (будет иметь место на удалении до 800 м от эпицентра при взрыве нейтронного боеприпаса мощностью 1 кт) личный состав в течение 5 минут выйдет из строя и будет неспособен к выполнению боевых задач. Смерть пораженных наступит через один-два дня после облучения.

    Личный состав, получивший дозу 3000 рад, также выйдет из строя в течение 5 минут, и хотя примерно через полчаса наступит некоторое улучшение состояния пораженных, все они через 4—б суток погибнут.

    При получении дозы 650 рад (это будет на расстоянии 1200 м от эпицентра) личный состав потеряет боеспособность в течение первых 2 часов после взрыва. При соответствующем лечении часть его выживет, но большинство останется неспособными к выполнению боевых задач и погибнет через несколько недель.

    У получивших дозы 550–300 рад будут наблюдаться примерно те же симптомы. Считается, что при дозе 450 рад смертность может составить около 50 % пораженных.

    Дозы 250–100 рад могут вызвать у человека в первый день тошноту, рвоту, понос. В последующие две недели никаких определенных симптомов лучевой болезни не наблюдается, но в течение третьей и четвертой недель после облучения пропадает аппетит, происходит выпадение волос, ощущается боль в горле, начинаются кровотечения и понос, человек теряет вес. И хотя полученная доза не вызывает непосредственной гибели пораженных, ослабленный организм теряет способность к сопротивлению, и человек может заболеть различными инфекционными болезнями со смертельным исходом.

    Дополнительные сведения о характере заболевания лучевой болезнью приведены в таблице 7.


    Диапазоны доз радиации, бэр* Характерные симптомы Основные пораженные органы Исход болезни Продолжи-тельность болезни при благоприятном исходе Продолжительность болезни при неблагоприятном исходе Причина смерти
    0-100 Нет Нет Облученный практически здоров
    100—200 Умеренно выраженное снижение количества лейкоцитов. У 50 % пораженных наблюдается тошнота и рвота Костный мозг Без последствий Несколько недель Не более 2 месяцев
    200-600 Резко выраженное снижение лейкоцитов, кровоизлияния и кровотечения. При дозах, больших 300 бэр, тошнота и рвота у 100 % пораженных, выпадение волос и подверженность вторичным инфекциям Костный мозг При лечении (антибиотики, переливание крови) возможно выздоровление, смертельные исходы 0—80 % 1 — 12 месяцев Не более 2 месяцев Кровотечения, вторичные инфекции
    600—1000 То же Костный мозг В 80—100 % случаев смертельный исход Длительная Не более 2 недель То же
    1000–5000 Рвота, понос, высокая температура, нарушение электролитического баланса Желудочно-кишечный тракт Надежд на выздоровление нет. В 90—100 % случаев смертельный исход Не более 2 дней Падение кровяного давления
    Более 5000 Судороги, тремор, спазмы. Бессознательное состояние Центральная нервная система Надежд на выздоровление нет. В 90—100 % случаев смертельный исход Дыхательная недостаточность, отек головного мозга

    В иностранной прессе подчеркивается, что облучение нейтронами даже при небольших дозах представляет опасность в отношении заболевания лейкемией. Об этом говорят статистические данные, накопленные в ходе лечения людей, пострадавших при атомной бомбардировке японских городов Хиросима и Нагасаки. Это подтверждает и аномально высокая заболеваемость лейкемией среди большой группы американских военнослужащих, наблюдавших в 1957 г. воздушный взрыв ядерной бомбы мощностью 40 кт (хотя дозы радиации, полученные ими, были ничтожны).

    Особую опасность нейтронное облучение представляет для беременных женщин. У японских женщин, облученных во время беременности проникающей радиацией, наблюдалось заметное повышение количества мертворожденных. Повысилась также смертность новорожденных и младенцев, а у выживших в большинстве случаев отмечалась задержка умственного развития.

    Иностранные специалисты предполагают также возможность генетических изменений у людей, подвергшихся облучению. Эти последствия не проявляются сразу же, однако у будущих поколений могут быть заметные физиологические отклонения. Изменения (мутация) генов, вызванные действием радиации, чаще всего приводят к возникновению у последующих поколений отрицательных признаков, в их числе повышенная подверженность заболеваниям, сокращение продолжительности жизни, рождение неспособного к размножению потомства и т. д.

    В американской прессе отмечается, что нейтронное оружие будет эффективным средством для борьбы с танками, поскольку поток быстрых нейтронов незначительно ослабляется броней. Например, через броню толщиной 100–120 мм пройдет 70–80 % быстрых нейтронов. Кроме того, под действием нейтронов, захваченных ядрами химических элементов, входящих в состав брони, многие из этих элементов становятся радиоактивными и начинают испускать бета-частицы и гамма-лучи, еще более увеличивая облучение экипажей танков.

    Министерство обороны пытается скрыть тот факт, что при взрыве нейтронного боеприпаса поражающему действию нейтронов в равной мере будет подвергаться и гражданское население. Перекрытия над подвалами, которые часто будут служить убежищем для мирных жителей, не смогут в достаточной мере ослабить нейтронный поток. Так, слой бетона толщиной 250 мм уменьшит дозу нейтронов не более чем в 10 раз.

    Зарубежные военные специалисты одним из основных аргументов в пользу нейтронного оружия считают соображения экономического характера. Они пытались убедить население стран Западной Европы в том, что в случае ядерной войны применение нейтронных боеприпасов, основными носителями которых могут быть управляемые ракеты «Ланс» и 203,2-мм гаубицы, сократит ущерб, нанесенный их экономике. Так, американские эксперты утверждали, что благодаря «нейтронности» боеприпаса действие ударной волны и светового излучения резко сокращается, и зона разрушения сооружений становится ничтожно малой. В иностранной прессе отмечается, что величина радиуса такой зоны при взрыве нейтронного боеприпаса мощностью 1 кт может быть 130–270 м. Однако эти цифры явно подтасованы.

    Из западных источников известно, что в 203,2-мм нейтронном артиллерийском снаряде с тротиловым эквивалентом 1 кт на долю ядерный реакцих деления приходится половина всей выделяющейся мощности. Это означает, что взрыв такого снаряда по действию воздушной ударной волны и светового излучения будет примерно эквивалентен взрыву обычного ядерного боеприпаса мощностью 0,5 кт. Из физических законов подобия следует, что радиусы разрушения уменьшатся не в два, а всего лишь в 1,25 раза. В частности, радиус зоны сильных разрушений зданий с железобетонным каркасом составит 320 м (уменьшение всего лишь на 80 м). (Сх. 25)

    К этому следует добавить, что в элементах конструкций зданий, так же как в почве и дорогах, возникнет наведенная радиация, которая затруднит использование этих сооружений.

    Сх. 25. Зоны поражения личного состава и вывода из строя боевой техники от взрыва нейтронного боеприпаса мощностью 1 кт: 1 — действием ударной волны и светового излучения разрушаются все здания, уничтожаются транспортные средства и габнет личный состав; 2 — мгновенного выводятся из строя люди, даже находящиеся в танках, и сразу же наступает их смерть (разрушений объектов не отмечается); 3 — полученные высокие дозы радиации вызывают лучевую болезнь у личного состава, в том числе со смертельным исходом; 4 — имеет место незначительно облучение людей


    По данным журнала «Ньюсуик», тротиловый эквивалент нейтронного заряда головной части ракеты «Ланс», который планировалось принять на вооружение американских войск, составляет 1 кт. Зоны поражения личного состава проникающей радиацией и разрушения сооружений при взрыве нейтронной головной части ракеты «Ланс» указанной мощности обычной и «обычной» ядерной боеголовки (тротиловый эквивалент 50 кт) даны в сравнении на схеме. (Сх. 26)

    В иностранной печати приводятся слова одного из американских специалистов — противника разработки нейтронного оружия, который очень метко сказал: «Говорят, что нейтронное оружие гуманное, но оно гуманное только по отношению к зданиям. Нейтроны смогут убить людей быстро, за несколько минут, но гораздо больше людей, подвергшихся облучению нейтронами, будут страдать месяцами, пока не умрут».

    В августе 1981 г. в США был начато производство нейтронных боевых зарядов W-70 мод. 3 для тактических ракет «Ланс». Всего до февраля 1983 г. изготовлено 380 ядерных боевых частей.

    В 1981 г. был принят на вооружение 203-мм артиллерийский активно-реактивный снаряд М-753 с нейтронной боевой частью W-79 мод. 0. С июля 1981 г. по август 1986 г. изготовлено 225 нейтронных боевых зарядов.

    Кроме того, разрабатывался 155-мм артиллерийский ХМ-785 с нейтронной боевой частью W-81 мод. 0. Однако по западным данным в октябре 1983 г. работы над ним были прекращены.


    Сх. 26. Сравнение зон поражения личного состава и разрушения сооружений при взрыве нейтронной головной части ракеты «Ланс» (тротиловый эквивалент 1 кт) и «обычной» ядерной головной части этой же ракеты (тротиловый эквивалент 50 кт): а — зона разрушений, вызванных ударной волной и световым излучением при взрыве нейтронной головной части ракеты «Ланс»; б — зона, в которой личный состав противника погибнет после облучения в результате взрыва нейтронной головной части; в — зона разрушений, вызванных ударной волной и световым излучением при взрыве «обычной» ядерной головной части, состоящей на вооружении

    Гафниевая бомба. В 1994 г. конгресс США запретил разработку атомных бомб мощностью менее 5 кт (закон Фурса-Спратта). Без всякого сомнения, на американских законодателей повлиял распад СССР и боязнь американских военных, что небольшие тактические ядерные заряды попадут из бывшего Советского Союза в другие страны и даже в повстанческие движения.

    Однако скоро этот запрет был нарушен: в октябре 2000 г. США выделили средства на «изучение возможности создания малых атомных бомб» (до 5 кт), а в ноябре 2002 г. инвестировали еще 15 млн долларов (это то, о чем известно официально) в проект так называемого Robust Nuclear Earth Penetrator — атомного оружия для поражения подземных бункеров противника.

    Технология эта уже внесена в так называемый Militarily Critical Technologies List США (MCTL, буквально «Список ключевых военных технологий» — сборник информации о разработках, которые Министерство обороны США считает первостепенными в целях сохранения военного господства на планете).

    В западных средствах массовой информации появились сведения о так называемой гафниевой бомбе. Я сошлюсь на информацию, найденную по этому вопросу в Интернете.

    Пентагон приступил к разработке нового ядерного заряда огромной разрушительной силы, который, действуя подобно нейтронной бомбе, уничтожает все живое. В результате взрыва бомбы из гафния выделяется смертоносное гамма-излучение, но в отличие от атомной бомбы не образуется остаточная радиоактивность. По информации английского журнала «New Scientist», Пентагон внес новый ядерный заряд в список наиболее важных военных разработок.

    Недавно группа физиков из Техаса опубликовала результаты экспериментов о военном использовании бомбы из изомера гафния. В чем же суть идеи? В техасском эксперименте возбужденное ядро гафния облучали рентгеновскими лучами — и немедленно высвобождалось в 60 раз больше энергии, чем было затрачено на инициирование взрыва. Энергия выделялась в виде смертельного для живых существ гамма-излучения. По разрушительной (бризантной) способности 1 грамм гафния эквивалентен 50 кг тротила. Стоимость вещества не выше стоимости обогащенного урана, но его требуется меньше, чем урана. В отличие от урановой бомбы для реакции не нужна критическая масса вещества. Неудивительно, что эксперты Пентагона, которых цитирует английский журнал, пришли в восторг: «Такая необычная плотность энергии может произвести революцию во всем военном деле». В лаборатории ВВС США в штате Нью-Мексико уже приступили к проверке возможности создания боеприпаса, основанного на этом физическом принципе.

    В чем привлекательность бомбы из гафния? Прежде всего, после взрыва солдатам не нужно опасаться радиоактивных осадков. Небольшие снаряды из гафния можно сбрасывать с самолета и заряжать ими даже обычные артиллерийские орудия. Новое лучевое оружие вписывается в доктрину безопасности Буша, в которой предусмотрено применение атомных мини-бомб. В мае 2003 г. конгресс США одобрил исследования по созданию тактического ядерного оружия нового поколения. В частности, так называемых «мини-ньюков» (ядерные боеприпасы мощностью менее 5 кт в тротиловом эквиваленте).

    До сих пор не отменен закон Фурса-Спратта от 1994 г., который запрещает разрабатывать ядерное оружие мощностью менее 5 кт. Но поскольку гафний детонирует без ядерного распада, он не попадает под действие этого закона, а также международных договоров, ограничивающих разработку и распространение ядерного оружия. Впрочем, общепринятое, в том числе в США, определение ядерного оружия базируется на принципе высвобождения излучения или радиоактивности, которое может уничтожить значительное количество людей.

    Однако сенсационные данные вызывают активное недоверие академика Николая Пономарева-Степного: он утверждает, что прежде лучшим экспериментаторам мира не удавалось добиться того, чтобы сброшенная энергия намного превосходила энергию возбуждения, и в данном случае это, вероятнее всего, статистически неверная обработка результатов. Техасские же физики оптимистично утверждают, что выход энергий может быть еще больше.

    «Мы много работали с изомерами гафния, — говорит член-корреспондент РАН Леонид Большов. — В результате долгих усилий удалось создать трехуровневую схему, позволяющую в принципе уйти от внутренних ядерных противоречий. В эксперименте мы добились метастабильного уровня и хороших условий перехода с одного уровня на другой. Законы физики не запрещают создание ни гамма-лазера, ни бомбы из гафния. Это не бред, но вероятность успеха мизерна. История напоминает «звездные войны», на которые тоже купился Пентагон, и из которых ничего не вышло, что предсказывали все серьезные ученые».

    Итак, бомба из гафния в принципе возможна. Непонятно только одно: как ее сделать. Но вся история науки свидетельствует: если что-то можно сделать, рано или поздно ученые непременно это сделают. Особенно если за работу платят военные. Если бомба из гафния не попадает под действие международных договоров о нераспространении ядерного оружия, то ее появление непременно вернет мир к гонке ядерных вооружений.


    Примечания:



    2

    По другим источникам они носили названия «Крыло» и «Выстрел».



    3

    Вообще говоря, мощность взрыва ядерных бомб — понятие весьма относительное, так как тротиловый эквивалент можно считать по разным факторам. Поэтому в данных о мощности бомб могут быть разночтения.



    24

    Модернизированный образец 203-мм гаубицы имел два индекса — М2А1 и М115.



    25

    Разночтения здесь и далее объясняются разными модификациями ракет и разными боевыми частями. Кроме того, баллистика ракет существенно зависит от температуры окружающей среды.



    26

    Цит. по: Мадер Ю. Тайна Хантсвилла. М., Издательство политической литературы, 1964. С. 173.



    27

    В СССР самолет-снаряд стали называть крылатой ракетой после приказа Министерства обороны от 30 октября 1959 г.



    28

    «Казус белли» (лат.) — повод для объявления войны. (Прим. ред.)



    29

    Цит. по: Трухановекий ВТ. Английское ядерное оружие. Историко-политический аспект. М., Международные отношения, 1985. С. 100–101.



    30

    Там же. С. 102.



    31

    Там же. С. 104.



    32

    Бомбардировщики типа V — четырехмоторные дозвуковые реактивные бомбардировщики «Вэлиант», «Виктор» и «Вулкан», принятые на вооружение британских ВВС в конце 1950-х — начале 1960-х годов.



    33

    По материалам сайта "www. bestlibrary.ru «Чемоданчик для Бен Ладена».



    34

    По материалам сайта www.rus-idea.com.



    35

    Справочник по ядерным боеприпасам США (1945–1992) / Под ред. В.М. Лоборева, Сергиев Посад, 1998. С. 185–187.



    36

    МэВ — мегаэлектрон-вольт.







    Главная | Контакты | Прислать материал | Добавить в избранное | Сообщить об ошибке
