  • Лекция № 11. Пересечение поверхности тел вращения проецирующей плоскостью

    1. Сечение поверхности цилиндра

    Бывают следующие случаи сечения поверхности прямого кругового цилиндра плоскостью:

    1) окружность, если секущая плоскость Р перпендикулярна оси цилиндра, причем она параллельна основанию цилиндра (рис. 104а);

    2) эллипс, если секущая плоскость Р не перпендикулярна и не параллельна оси цилиндра (рис. 104б);

    3) пара прямых, если секущая плоскость Q содержит ось цилиндра или параллельна ей (рис. 104в).


    Особый интерес представляет случай, когда наклонная секущая плоскость пересекает основание цилиндра (плоскость Р1 на рис. 104б). Здесь часть эллипса может быть неверно принята за параболу или гиперболу. Нужно знать, что ни парабола, ни гипербола не могут быть получены как сечение поверхности кругового цилиндра плоскостью.

    На рисунке 105 показано пересечение поверхности цилиндра фронтально-проецирующей плоскостью Р. Здесь для цилиндра рассмотрено решение всех трех основных задач, связанных с сечением тела плоскостью, т. е. отыскание проекций сечения, его натурального вида и построение развёртки.

    Проекции сечения. На рисунке 105а рассмотрено наглядное изображение сечения, а отсюда видно, что большая ось эллипса представлена хордой 0–6, которая пересекает ось цилиндра в точке С. При этом малая ось направлена по горизонтали, перпендикулярной в плоскости V. Следовательно, малая ось проектируется без искажения на горизонтальной и профильной плоскости (рис. 105б), а центр эллипса находится на оси цилиндра (точка С). Следует отметить, что на рисунке 105б ось симметрии проходит через точки 0–6.


    Получающийся в горизонтальном сечении эллипс проецируется на плоскость в виде окружности основания, а на профильную плоскость – в виде эллипса. При этом большая ось эллипса 3?-9? является проекцией малой оси 3–9 исходного эллипса, а малая ось 0?-6? представляет собой проекцию большой оси 0–6. На фронтальной плоскости проекция эллипса есть отрезок 0?-6?, который равен большой оси самого эллипса.

    Следовательно, в самом начале построения можно получить две готовые проекции сечения: горизонтальную и фронтальную. После этого нужно построить только профильную проекцию. Следует заметить, что точки 3? и 9? отделяют видимую часть кривой от невидимой на профильной проекции. Если секущая плоскость Р наклонена к плоскости основания цилиндра под углом 45°, то профильная проекция эллипса является окружностью. На рисунке 105 угол наклона секущей плоскости меньше 45°, вследствие этого профильная проекция большой оси представляет собой малую ось профильной проекции эллипса. В том случае, если бы угол наклона секущей плоскости был больше 45°, проекция большой оси была бы большой осью профильной проекции эллипса.

    Построение натурального вида сечения. Сначала нужно отметить цифрами ряд точек на проекциях эллипса (на рис. 105 отмечено 12 таких точек), после чего следует начинать построение натурального вида сечения. Выполнить это можно двумя способами:

    1) построением совмещения плоскости Р с горизонтальной плоскостью путем вращения ее около горизонтального следа Ph. На рисунке 105 совмещение построено слева от Ph и соответствующие точки отмечены цифрами с чертой сверху;

    2) указанием 12 точек эллипса. При этом хорды, параллельные Ph, проецируются без искажения на горизонтальную плоскость, а расстояния между этими хордами проектируются на фронтальную плоскость. Вследствие этого проводят через точки следа Pv, которые отмечены цифрами, прямые, перпендикулярные Pv. Затем перпендикулярно этим линиям проводят ось симметрии данного эллипса. Вместе с крайними вспомогательными прямыми ее пересечение определит точки эллипса 0 и 6, т. е. концы большой оси. После этого от точек А, В и С следует отложить в обе стороны половины соответствующих хорд (Al = а1, В2 = b2, C3 = с3).

    В данном случае хорда 3–9 является малой осью эллипса.

    Развертка. На рисунке 106 показано построение развертки боковой поверхности неусеченного цилиндра. Эта боковая поверхность в развернутом состоянии является прямоугольником, основание которого равно длине окружности (?D), а высота – образующей цилиндра.


    В данном случае длина окружности заменена периметром вписанного правильного 12-угольника (рис. 106), после чего через соответствующие точки делений спрямленной окружности проведены образующие. При этом на каждой образующей отмечена ее точка встречи с плоскостью Р.

    2. Сечение поверхности конуса

    В общем случае круговая коническая поверхность включает в себя две совершенно одинаковые полости, которые имеют общую вершину (рис. 107в). Образующие одной полости представляют собой продолжение образующих другой полости. На практике мы имеем дело не с бесконечно расширяющимися двумя полостями конической поверхности, а с телом, которое ограничено одной полостью этой поверхности и плоскостью, что является обычным круговым конусом.

    Бывают различные случаи сечения поверхности кругового конуса плоскостью.

    1. Эллипс, если секущая плоскость не параллельна ни одной образующей (рис. 107б). Здесь секущая плоскость пересекает поверхность только одной полости конуса. Угол наклона секущей плоскости по отношению к основанию конуса меньше угла, который образующая конуса составляет с основанием конуса (рис. 108б). Здесь угол является углом, который образующая составляет с основанием.


    В том случае, если секущая плоскость перпендикулярна оси конуса (? = ?), окружность можно рассматривать как частный случай эллипса.

    2. Парабола, если секущая плоскость параллельна только одной образующей (рис. 107в). Здесь секущая плоскость не пересекает вторую полости конуса, а угол наклона v1? секущей плоскости по отношению к основанию конуса равен углу (рис. 108в).

    На рисунке 108в плоскость Q параллельна образующей SA, а ось параболы параллельна этой образующей.

    3. Гипербола, если секущая плоскость параллельна двум образующим (рис. 107а). При этом секущая плоскость пересекает обе полости конуса. Угол наклона секущей плоскости по отношению к основанию конуса больше угла (рис. 108а). На этом рисунке для указания двух образующих, которым параллельна секущая плоскость R, нужно провести через вершину конуса плоскость R1, которая параллельна плоскости R. Плоскость R1 должна пересечь поверхность конуса по образующим SA и SB, которым будет параллельна плоскость R.


    Заметим, что лишь в случае гиперболы секущая плоскость будет пересекать обе полости конуса. Значит любая плоскость, которая пересекает обе полости конуса, обязательно будет пересекать его поверхность по гиперболе.

    4. Пара прямых, если секущая плоскость проходит через вершину конуса и угол ее наклона к основанию конуса больше угла (рис. 107 г). Этот случай иногда рассматривают как частный случай гиперболы.

    Анализируя рисунок 108, заметим, что фронтально-проецирующая плоскость может давать сечения всех рассмотренных выше видов.

    3. Сечение поверхности шара

    Любое сечение поверхности шара плоскостью является окружностью, которая проецируется без искажения только в том случае, если секущая плоскость параллельна плоскости проекций. В общем же случае мы будем получать эллипс. В том случае, если секущая плоскость перпендикулярна плоскости проекций, на этой плоскости проекцией окружности является отрезок прямой, который равен диаметру этой окружности.

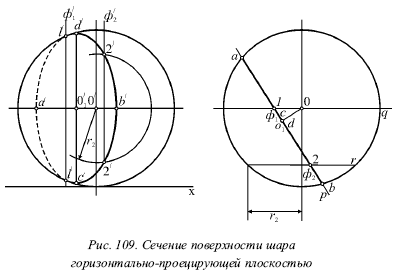

    На рисунке 109 показано пересечение поверхности шара горизонтально-проектирующей плоскостью Р. На горизонтальную плоскость сечение будет проецироваться в виде отрезка проекции р плоскости Р, который заключён между контуром шара и равен диаметру окружности сечения. На фронтальной плоскости мы получим эллипс. О1 является центром окружности, который получен в сечении шара. Он расположен на одной высоте с центром шара О. Горизонтальная проекция о1 центра О1 окружности располагается посредине отрезка ab. Перпендикуляр, который опущен из точки о на прямую ab, попадает в точку о1, являющуюся горизонтальной проекцией центра окружности сечения. Фронтальная проекция о?1центра окружности является центром интересующего нас эллипса.


    Если рассматривать эллипс как проекцию некоторой окружности, то его большая ось всегда будет проекцией того диаметра окружности, который параллелен плоскости проекций, а малая ось эллипса будет представлять собой проекцию диаметра, перпендикулярного ему. Вследствие этого большая ось эллипса проекции всегда равна диаметру проецируемой окружности. Здесь диаметр окружности CD перпендикулярен плоскости Н и проецируется без искажения на фронтальную плоскость. Для нахождения концов большой оси эллипса необходимо отложить вниз и вверх от центра о1 эллипса (по перпендикуляру к прямой о?о?1) отрезки о?1с? и о?1d?, которые равны половине диаметра окружности сечения о?1с? = о?1d? = 1/2(ab). При этом диаметр АВ окружности параллелен горизонтальной плоскости, а его фронтальная проекция а?b? представляет собой малую ось рассматриваемого эллипса.

    Точки, отделяющие видимую часть эллипса от невидимой. Начнем с проведения фронтальной плоскости Q, которая делит шар пополам. Плоскость Q будет пересекать поверхность шара по окружности, проецирующейся на фронтальную плоскость в виде контура. Тогда часть линии сечения, расположенную на передней части шара, будет видно, если смотреть на шар спереди, а остальная её часть не будет видна. Плоскость Q пересечет плоскость Р по фронтали Ф1. Пересекаясь с контуром, ее фронтальная проекция Ф определит точки 1, которые отделяют видимую часть кривой от невидимой. Промежуточные точки 2? эллипса можно найти с помощью вспомогательной фронтальной плоскости R, пересекающей поверхность шара по окружности радиуса r2, а плоскость Р – по фронтали Ф2.

    4. Косые сечения

    Пусть требуется построить натуральный вид сечения фронтально-проецирующей плоскостью тела. На рисунке 110а рассматривается тело, ограниченное тремя цилиндрическими поверхностями (1, 3 и 6), поверхностью конуса (7) и сферой (5). При этом цилиндры 1 и 6 ограничены сверху плоскостью 8, а цилиндр 3 ограничен с двух сторон плоскостями 2 и 4. Следовательно, кроме кривых поверхностей, тело также ограничено тремя плоскостями (2, 4 и 8), причем плоскость 8 не затрагивается секущей плоскостью.

    На рисунке 110б показана фронтальная проекция сечения, которая совпадает со следом плоскости. Построим натуральную величину сечения, ограничиваясь лишь одной его половиной.

    Построение делают следующим образом:

    1) цилиндр 1 пересекается секущей плоскостью по дуге эллипса, большая полуось которого имеется без искажения на главном виде a?f?. Здесь центр эллипса располагается на оси симметрии главного вида (точка f?), а отрезок FG является малой полуосью эллипса, которая равна радиусу окружности рассматриваемого цилиндра 1.

    Для дуги этого эллипса в сечении мы строили четыре точки: А – конец большой оси (вершина эллипса), G – конец малой оси, С – промежуточная точка и К – точка, в которой заканчивается дуга эллипса;

    2) линия пересечения в точке К переходит с поверхности цилиндра 1 на верхнее основание цилиндра 3 (на плоскость 2).

    Отрезок KL прямой, по которой секущая плоскость пересечет плоскость 2, изображена в натуральную величину на плане (KL = kl);

    3) от точки L до точки R мы располагаем небольшой дугой эллипса, которая соответствует пересечению с боковой поверхностью цилиндра 3;

    4) затем пересечение проходит по прямой RN, которая принадлежит плоскости 4 (RN = rn);


    5) далее с плоскости 4 линия пересечения переходит на поверхность шара 5, центр которого находится в точке О, а центр окружности, по которой секущая плоскость пересекает поверхность шара, 1 в точке Q. При этом радиус этой окружности равен q?p? = QP, им нужно провести дугу из центра Q до встречи с прямой RM в точке N (MN = mn);

    6) соответственно от пересечения секущей плоскости с поверхностью цилиндра 6 должна получиться дуга эллипса BE. Здесь цилиндры 1 и 6 имеют общую ось, вследствие чего у обоих эллипсов один и тот же центр находится в точке F;

    7) линия пересечения переходит в точке Е на поверхность конуса 7, тогда наклон секущей плоскости по отношению к основанию конуса оказывается больше наклона образующей. Следовательно, мы получаем гиперболу с вершиной в точке Н, а слева от горизонтальной проекции на рисунке 110 построен натуральный вид этого сечения.
