  • ТВОРЧЕСКИЙ ПРОРЫВ

    (1960-е гг. – начало 1970-х гг.)

    В этот период военный автомобильный комплекс Советского Союза достиг небывалого уровня развития. Быстро преодолев первый этап копирования и подражательства, советская автомобильная промышленность переключилась на серийный выпуск своих лучших и самых известных военных машин, разработанных исключительно собственными силами и средствами и собиравшихся только из материалов и узлов отечественного происхождения. Помимо врожденного патриотизма советских людей и мудрого руководства Коммунистической партии к достижению столь скорых и высоких результатов были другие не менее существенные мотивы: международная политическая и экономическая обособленность СССР в условиях «холодной войны» и реальная военная угроза со стороны ведущих западных держав, оказывавшая постоянное мощное давление на советскую экономику в форме изнурительной гонки вооружений. В те времена Советский Союз смог не только успешно выдержать противостояние с Западом, но и захватить мировое лидерство в космосе, в области бронетанковой техники, боевых самолетов, ракетного вооружения и средств его доставки и применения. Функционирование всего этого мощного комплекса было невозможно без массового производства и широкого применения автомобильной техники во всех сферах военного дела.

    Приоритет серийного выпуска армейских автомобилей разных классов и назначения принадлежал самым крупным советским автозаводам. В эти годы они начали производство своих лучших и со временем ставших легендарными джипов УАЗ-469, армейских бескапотных полноприводных грузовиков ГАЗ-66 и известных капотных машин ЗИЛ-131, «Урал-375» и КрАЗ-255. Все они были максимально приспособлены для эффективной службы в Советской Армии и в больших количествах поставлялись в вооруженные силы стран Варшавского договора и в союзные государства. Грузовики являлись также базой огромнейшего семейства специальных исполнений с различными кузовами, надстройками и оборудованием, выпускавшимися разветвленным комплексом небольших военных и гражданских предприятий. К этому времени относится освоение серийного производства новых радиолокационных и разведывательных систем, новой заправочной, аэродромной и инженерной техники, новых средств управления, форсирования водных преград и обеспечения ракетных комплексов, а также еще более мощных систем залпового огня. В 1960-е годы начался активный переход на обитаемые кузова-фургоны второго поколения (серии К и КМ) с характерными плоскими покатыми скосами крыши. Они были выполнены из армированного пенопласта или из стали, снабжались автономными средствами защиты и жизнеобеспечения и полностью удовлетворяли наиболее жестким требованиям ведения военных действий в условиях химического, бактериологического и радиационного заражения местности. В устоявшейся к тому времени системе обозначения армейских фургонов их неофициальная аббревиатура КУНГ уже имела иной смысл – кузов унифицированный (универсальный) герметизированный.

    Мировым научно-техническим приоритетом СССР в то время являлись комплексы авиадесантируемых автомобилей с полным набором надстроек, самоокапывавшиеся автомобили, уникальные амфибии, различные виды армейских автопоездов и новые системы понтонно-мостовых переправ, включая невидимые с воздуха подводные мосты. К ним можно добавить новые полноприводные бронемашины оригинальной конструкции, сменившие прежние бронетранспортеры на автомобильных шасси. О значимости и мощи советского военно-автомобильного комплекса тех лет свидетельствует также начало серийного выпуска обширной гаммы многоосных тягачей и тяжелых шасси специальной конструкции для несения мощного ракетного вооружения и обслуживания стратегических ракетных комплексов, которые не вошли в данную книгу.

    УЛЬЯНОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД (УАЗ)

    На втором этапе своей истории Ульяновский автозавод внес наиболее существенный вклад в развитие отечественной военной автотехники и всего советского автомобилестроения, самостоятельно разработав и внедрив в массовое производство самый известный и популярный легкий многоцелевой полноприводный автомобиль УАЗ-469 (4x4). Как и вся прежняя продукция завода, он также создавался по заказу Министерства обороны СССР, превратившись в наиболее передовой и совершенный советский армейский джип, на равных конкурировавший с зарубежными аналогами. С конструктивной точки зрения он послужил основой всего последующего семейства легких военных машин, развитие и совершенствование которых продолжается до сих пор. Столь же оптимистично и прогрессивно развивался и грузовой сектор УАЗа. Во второй половине 1960-х годов заводу удалось наладить серийное изготовление новой легкой полноприводной серии УАЗ-452, хотя она представляла лишь модернизацию первого семейства 450. В феврале 1972 года, в преддверии серийного выпуска машин 469-й серии, предприятие было преобразовано в Производственное объединение «АвтоУАЗ» имени В. И. Ленина.

    УАЗ-469

    (1964/1973-1992 гг.)

    Взявшись за создание принципиально нового армейского вездехода УАЗ-469, молодое предприятие, до тех пор не имевшее особого опыта разработки такой техники, необходимого проектно-конструкторского потенциала и крупных производственных мощностей, попало в затруднительную ситуацию. В результате буквально интуитивным путем было построено несколько прототипов разной конструкции, испытанных на заводе, в пробегах и на полигоне 21 НИИИ, а процесс постановки окончательного образца на конвейер занял непозволительно долгое время – более 10 лет, затормозив переход Советской Армии на новую легкую автотехнику. Все эти огромные проблемы быстро отошли на второй план, когда из заводских ворот стали выходить серийные машины УАЗ-469, наводнившие вооруженные силы и народное хозяйство прочными и практичными легкими вездеходами.

    Разработка нового джипа началась 1959 году, когда УАЗ только разворачивал массовое производство машины ГАЗ-69, уже явно отстававшей от мирового уровня. Ее решили не принимать за основу будущего армейского вездехода, а использовали скудные сведения об аналогичных зарубежных машинах и агрегаты от первого грузового семейства УАЗ-450, которое в процессе работы над джипом превратилось в обновленную гамму 452.

    Прототипы УАЗ-469

    Сколь самодеятельными и смелыми были намерения конструкторов УАЗа под руководством главного конструктора П. И. Музюкина, можно судить по широкому разбросу конструкций и компоновок будущей машины. В первоначальный типаж входили автомобили с независимой подвеской и несущими кузовами, а также плавающие заднемоторные версии, но консервативно строгие требования Министерства обороны ограничили фантазии конструкторов неким подобием классической машине ГАЗ-69 с передним мотором, традиционной зависимой подвеской и открытым кузовом с откидным задним бортом.

    С 1960 года завод один за другим строил и предлагал военным на выбор различные результаты своего поиска самой оптимальной конструкции. Осенью появился прототип УАЗ-460 рамной конструкции с открытым 4-дверным кузовом, по общей конструкции сходный с ГАЗ-69, но уже обладавший внешними признаками будущего УАЗ-469. Из-за низкого дорожного просвета военные его не приняли. Для решения этой проблемы была предложена схема с дополнительными бортовыми редукторами в ступицах всех колес, позволявшими приподнять мосты и кузов над поверхностью дороги. Так появился второй прототип 460Б с характерной угловатой функциональной внешностью и открытым кузовом с тентом. Он был выполнен на шасси УАЗ-450 с 70-сильным мотором М-21 и зависимой рессорной подвеской, но уже оснащался колесными редукторами. Его снаряженная масса составляла всего 1480 кг. В 1962 – 1963 годах эти машины проходили испытания с разными кузовами – 4-дверным 7-местным пассажирским и 2-дверным грузопассажирским, причем на последних версиях мощность возросла до 75 л.с. В том же 1960 году был построен второй пробный вариант УАЗ-471, созданный по образцу американских джипов М-151 и явно претендовавший на революционность. Он снабжался независимой подвеской всех колес на поперечных рычагах, несущим 4-дверным кузовом и 16-дюймовыми шинами, но колесных редукторов не имел. На машине стоял необычный компактный 4-цилиндровый V-образный бензиновый двигатель (2,45 л, 82 л.с.), созданный на базе мотора М-21, но имевший длину на 120 мм короче. Все эти автомобили проходили испытания до 1964 года, по завершении которых за основу был принят вариант 460Б с рекомендациями по его модернизации и доработке. Слишком необычный дорогой и сложный УАЗ-471 военные отвергли, зато его силовой агрегат после испытаний был рекомендован к производству, но так и не попал на конвейер.


    Первый прототип автомобиля УАЗ-469 – модель УАЗ-460Б с колесными редукторами. 1960 год.


    Второй прототип УАЗ-471 с независимой подвеской и 72-сильным мотором V4. 1960 год.


    В 1964 году, как развитие прототипов 460 и 460Б, впервые появился более солидный, прочный и чуть удлиненный автомобиль с бортовыми редукторами и повышенными тактико-техническими данными, который был унифицирован с будущим грузовым семейством 452 и получил знакомый индекс УАЗ-469. На стадии проектирования и испытаний он преодолел несколько модернизаций, которые внешне отражались в разных вариантах передней облицовки с вертикальными или горизонтальными воздухозаборными прорезями. В это же время был создан первый авиадесантируемый вариант с откидными лобовым и боковыми стеклами и съемными дугами тента. Все версии испытывали в 21 НИИИ и в дальних пробегах по регионом СССР со всем видами дорожных и климатических условий. Одновременно проводились подготовительные работы по внедрению новой машины в серийное производство, но из-за нехватки средств и отсутствия производственных мощностей на это потребовалось еще несколько лет огромных усилий. Приемочные испытания доработанного джипа УАЗ-469 завершились в марте 1971 года. Он был представлен министру автомобильной промышленности, который дал согласие на финансирование серийного производства новой машины. 2 ноября 1971 года руководство УАЗа приняло решение о безостановочном переходе с автомобиля ГАЗ-69 на УАЗ-469. На его реализацию потребовался еще один год: 15 декабря 1972 года на вторую линию главного конвейера был поставлен упрощенный сельскохозяйственный вариант 469Б. До начала серийного производства военного джипа 469 оставалось еще несколько месяцев.


    УАЗ-469 (1973 – 1992 гг.) – серийный базовый вариант легкого многоцелевого авиатранспортабельного полноприводного армейского автомобиля с полезной нагрузкой 600 кг, выпускавшийся с 1973 года. Унифицированный с легкими фургонами и грузовиками УАЗ-452, он также оснащался 4-цилиндровым 2,4-литровым бензиновым двигателем УМЗ-451МИ Ульяновского моторного завода мощностью 75 л.с. с предпусковым подогревателем, который дополнительно имел экранированное электрооборудование. На машине использовали сухое однодисковое сцепление, 4-ступенчатую коробку передач с синхронизаторами на двух высших ступенях и двухступенчатую раздаточную. Все ведущие мосты с двойными коническими главными передачами снабжались компактными цилиндрическими бортовыми редукторами с шестернями внутреннего зацепления, что позволило повысить тягово-сцепные качества и дорожный просвет (до 300 мм). Привод на передний мост сделали отключаемым. В подвесках на продольных полуэллиптических рессорах стояли рычажные гидроамортизаторы и стабилизатор поперечной устойчивости, гидравлическая тормозная система воздействовала на барабанные механизмы всех колес. На штампованной раме с лонжеронами помещался открытый цельнометаллический кузов со съемным тентом на трубчатом каркасе, четырьмя боковыми полудверями с надставками со стеклами, задним откидным бортом с запасным колесом, отопителем и откидывавшимся на капот лобовым стеклом с верхней установкой стеклоочистителей с ножным приводом. УАЗ-469 комплектовался шинами размером 8,40 – 15 и двумя 39-литровыми топливными баками. Он имел колесную базу 2380 мм, колею обоих мостов по 1450 мм, снаряженную массу – 1650 кг и полную – 2450 кг, мог перевозить от двух до семи человек, развивал максимальную скорость 100 км/ч и буксировал прицеп массой 850 кг.


    Серийный легкий 75-сильный полноприводный армейский автомобиль УАЗ-469. 1973 год.


    Модернизированный УАЗ-469 с указателями поворотов на боковинах капота. 1980 год.


    С 1980 года на автомобиле УАЗ-469 стали устанавливать телескопические гидроамортизаторы вместо рычажных и повторители указателей поворотов на боковинах капота. В 1983 году на нем появился 77-сильный двигатель УМЗ-414, в 1984 году – расширительный бачок в системе охлаждения, позволивший вместо воды использовать незамерзающие жидкости. С конца 1972 года, еще до начала производства модели 469, выпускался гражданский или сельскохозяйственный вариант 469Б с одинарными главными передачами без колесных редукторов и экранированного оборудования. Его снаряженная масса составляла 1540 кг, дорожный просвет – 220 мм.

    В 1985 году УАЗ-469 уступил место модернизированной армейской машине УАЗ-3151, но его мелкосерийное изготовление продолжалось до начала 1990-х годов. К тому времени было собрано 1,2 млн автомобилей серии 469.

    Военные варианты и оснащение на автомобиле УАЗ-469

    С началом серийного выпуска УАЗ-469 сразу же стал основным легким многоцелевым автомобилем Советской Армии и вооруженных сил всех братских и союзных стран. В 1970-е годы он экспортировался в 70 стран мира. Эти машины являлись штабными, парадными, командирскими и разъездными машинами старшего командирского звена от майора до полковника, а также широко применялись в комендантской службе и военной автоинспекции (ВАИ). В СССР на них монтировали полевые радиостанции, устанавливали легкое вооружение и миноискатели, использовали как артиллерийские тягачи и носители специального оснащения. В зарубежных армиях на эти автомобили монтировали крупнокалиберные пулеметы, радиолокаторы, 73-мм гранатомет СПГ-9Д и даже счетверенные зенитные системы. Первоначально штатным армейским прицепом для этих машин являлся одноосный вариант ГАЗ-704 (1-П-0,5) производства Ульяновского автозавода, разработанный еще для ГАЗ-69, а в конце 1970-х годов специально для УАЗ-469 был создан и принят к производству новый одноосный прицеп УАЗ-8109 (1-АП-0,5М) грузоподъемностью 500 кг. В социалистических странах собственными силами производили существенные доработки кузовов стандартных УАЗ-469, чтобы монтировать на них разные надстройки и системы вооружения местного производства или придать автомобилям более эффектный внешний вид для участия в парадах.

    На гражданском шасси УАЗ-469Б для армии выпускали вариант 469БИ для монтажа военного оборудования и экранированное шасси 469БИТ для радиостанций. В 1973 – 1985 годах на базе 469Б завод выпускал санитарный автомобиль 469БГ двойного назначения, в котором на месте правых переднего и заднего сидений со сложенными спинками устанавливали носилки, а два свободных задних места занимали сопровождающие. Изображение красного креста было нанесено на боковые двери, лобовое стекло и фару-искатель. Одновременно с 1973 года Шумерлинский завод специализированных автомобилей (ШЗСА) Чувашской АССР на шасси 469Б комплектовал скорую ветеринарную помощь 2912, которая в войсках применялась для проведения санитарной и противоэпидемиологической обработки внутренних территорий, помещений и зданий.


    Парадный УАЗ-469 Народной армии ГДР с новой облицовкой и микрофонной стойкой.


    В 1970-е годы специальные автомобили радиационно-химической разведки носили индексы 469РХ и 469РХБ и имели полную массу 2305 кг. Их оборудовали приспособлениями, приборами и индикаторами для контроля химической и радиационной обстановки и средствами связи. В салоне УАЗ-469 устанавливали легкую радиорелейную станцию Р-403 для обеспечения управления в оперативно-тактическом звене, которая ранее базировалась на автомобилях ГАЗ-69. В 1970-е годы ее сменила компактная радиорелейная приемопередающая ультракоротковолновая радиостанция Р-403М завода имени А. С. Попова на шасси 469БИ и 469БИТ. Она работала совместно со станцией Р-401М, предназначалась для обеспечения связи между пунктами управления оперативно-тактического звена на стоянке или в движении и внешне отличалась короткой антенной в центре тента. На УАЗ-469 базировались комбинированные радиостанции Р-125Б «Белозер» и Р-125БР «Белозер-1» (в Народной армии ГДР их доработанный вариант носил индекс R-1125F), а также контрольно-ремонтная автомобильная станция КРАС-ПМ и передвижной пункт руководителя полетов военной авиации.


    Индукционный миноискатель ДИМ-М на автомобиле УАЗ-469 с двумя рулевыми колесами.


    Самым оригинальным на шасси УАЗ-469 являлся самоходный дорожный индукционный миноискатель ДИМ-М – модернизированный вариант машины ДИМ, созданной для ГАЗ-69. Он снабжался поисковым индукционным сканирующим устройством на вынесенной вперед трубчатой раме с двумя колесами, управляемыми оператором из автомобиля при помощи второго рулевого колеса. При обнаружении мин разных типов в металлических корпусах на глубине до 25 см оно посредством пневматических приводов от встроенного компрессора выключало сцепление и приводило в действие тормоза машины. Непосредственным обезвреживанием мин занимались четыре сапера с миноискателями, щупами и другими средствами, размещавшиеся на задних сиденьях. Ширина проверяемой полосы составляла 2,2 м, рабочая скорость – 10 км/ч.

    УАЗ-452

    (1965-1989 гг.)

    В середине 1960-х годов Ульяновский автозавод приступил к замене первого семейства легких грузовиков 450 на обновленное второе поколение УАЗ-452. Их главными новинками стали 4-цилиндровый бензиновый двигатель М-21В (2,45 л, 70 л.с, впоследствии – 77 – 80 л.с), 4-ступенчатая коробка передач и телескопические гидроамортизаторы в подвеске, а также усиленные рама и шасси, что привело к увеличению грузоподъемности всех исполнений на 200 – 250 кг. От первой серии эти машины внешне отличались перенесенным к бамперу упрощенным воздухо-заборным отверстием трапецеидальной формы с простой металлической сеткой, сохраняющимся до сих пор. При этом колесная база в 2300 мм и основные параметры практически не изменились, не считая увеличения максимальной скорости разных версий до 95 – 100 км/ч. Не изменился и общий состав нового семейства: многоцелевой цельнометаллический фургон 452, санитарная машина 452А, микроавтобус 452В и 1-тонный бортовой грузовик 450Д. На серию 452 пришелся выпуск 1-миллионного автомобиля УАЗ, появившегося 18 февраля 1974 года. В 1980-е годы все машины 452-го семейства были несущественно модернизированы и получили новые четырехзначные цифровые индексы. Впоследствии эта гамма пополнилась новыми версиями и до сих пор остается в производстве.

    Военные варианты автомобилей УАЗ-452

    В вооруженных силах автомобили 452-й серии нашли более широкое применение, чем первая гамма 450, так как к тому времени советская промышленность освоила исполнения 452Э, 452АЭ и 452ДЭ с экранированным электрооборудованием, а также специальные военные надстройки и оснащение. Самым востребованным для армейских нужд оказался доработанный серийный фургон 452, а наибольшее распространение в войсках по-прежнему имел санитарный автомобиль 452А, выпускавшийся в 1966 – 1985 годах и не слишком отличавшийся от первой версии 450А. Он тоже служил для доставки 2 – 4 человек на носилках или 7 – 8 сидячих раненых, а также перевозил медперсонал со специализированным оборудованием для оказания первой помощи в полевых условиях. На аэродромах и вблизи радиотехнических и зенитно-ракетных систем применялся экранированный вариант 452АЭ. Санитарная машина 452АС для работы на Крайнем Севере снабжалась утепленным кузовом с двойными стеклами, резинотехническими изделиями из специальной морозостойкой резины и усиленным отоплением. Ограниченное применение в военных госпиталях нашел санитарный автомобиль 452Г двойного назначения, выпускавшийся мелкими партиями с 1976 года. От базовой машины 452А он отличался установкой только одних носилок и трех поперечных одноместных мягких сидений для сопровождающих. В армии этот вариант чаще применялся с дезинфекционным оборудованием, смонтированным на месте носилок. В кузовах санитарных автомобилей также монтировали различное радиотехническое и штабное оборудование. На этих машинах продолжались опыты с установкой комбинированного хода с двумя парами направляющих катков для передвижения по железнодорожным рельсам, а в начале 1980-х годов несколько машин скорой помощи прошли испытания на парашютное десантирование.

    Бортовые грузовики 452Д и 452ДЭ служили в основном для доставки мелких военных грузов и установки легкого аэродромного оборудования. В начале 1980-х годов на шасси 452Д был создан опытный вариант для подразделений быстрого реагирования с металлической грузовой платформой пониженного расположения. В начале 1970-х годов завод попытался расширить свою грузовую гамму за счет введения в нее трехосных малотоннажных бортовых полноприводных машин военного назначения. В 1971 году первым появился экспериментальный 2-тонный грузовик 452К (6x6), за которым через два года последовал 16-местный автобус. Обе машины остались в единственном числе.


    Грузовик УАЗ-452ДЭ с комплектом аэродромного светотехнического оборудования «Луч-4П».


    Военное оборудование на шасси УАЗ-452

    С середины 1960-х годов в автомобилях УАЗ-452Э и 452АЭ размещалось оборудование нескольких типов топографических привязчиков (топопривязчиков), носивших в разные годы индексы 452Т, 452Т2 и 452-2Т2 и выпускавшихся сафоновским заводом «Гидрометприбор» Смоленской области. Такие машины служили для определения на стоянке или в движении координат места расположения воинских частей, боевой техники и зенитных ракетных комплексов, нанесения их на карту и прокладывания путей сообщения. Они снабжались аппаратурой наземной навигации, приборами ночного видения, оснащением для ориентирования и измерения дальности, гирокомпасом и радиостанцией с питанием от автомобильного генератора или блока аккумуляторных батарей.

    В состав малых радиотехнических средств входили модернизированные комбинированные радиостанции серии Р-125Б-2 «Белозер-2» (Р-125Б-2М, 2М1, 2М2, 2М4), подвижный аэродромный радиоузел связи Р-849М на шасси 452АЭ с прицепом ГАЗ-704 и станция радиоконтроля и радиотехнической разведки СРКР-1 «Октава» (1АРК-10) в фургоне 452Э, принятая на вооружение в 1967 году. В ее состав входила радиотехническая лаборатория РПЛ-1 для обнаружения и пеленгования работающих радиопередатчиков противника. Для аэродромных служб с конца 1970-х годов выпускались приводные приемопередающие телеграфно-телефонные радиостанции ПАР-9М и 9М2 малой и средней мощности с мачтовыми антенными устройствами для определения координат летательных аппаратов и их привода в район аэродрома посадки. Их аппаратные размещались в машинах 452АЭ, а два бензоэлектрических агрегата АБ-2-0/230 и аккумуляторные батареи для их питании устанавливали на прицепах ГАЗ-704. Станции весили 3,5 – 3,75 т и по шоссе двигались со скоростью до 60 км/ч.

    Категорию машин топливной службы здесь представляла только малая перекачивающая станция горючего ПСГ-75, смонтированная в фургоне УАЗ-452 с усиленным полом, дополнительной откидной боковой панелью в кузове и вынесенным под бампер глушителем. Она использовалась для перекачивания топлива в полевых условиях и заправки военной техники. Для этого служили центробежный насос СЦН-60М с приводом от дополнительной коробки отбора мощности в трансмиссии автомобиля, система фильтров, коммуникаций, рукавов и внешний пульт управления с контрольно-измерительными приборами. Масса машины в походном состоянии составляла 2,4 т.


    Установка УВЗ-2 в автомобиле УАЗ-452А с вспомогательным газотурбинным двигателем.


    На бортовых грузовиках 452ДЭ монтировали комплект аэродромного светотехнического оборудования «Луч-4П» с прожектором, комплектом электрооборудования, кабелей, средств связи и управления. Самой оригинальной являлась аэродромная установка воздушного запуска УВЗ-2 (А-86М) в автомобиле УАЗ-452А, напоминавшая какое-то огромное животное с усами. Ее предназначением был запуск авиационных газотурбинных двигателей горячим сжатым воздухом и питание бортовых электросистем самолетов. Источником сжатого до 4,5 атмосфер и разогретого до 200 – 220 °С воздуха являлся трехступенчатый одновальный компрессор газотурбинного двигателя ТА-6А, размещенного внутри кузова. Свежий воздух к нему поступал через четыре боковых окна с горизонтальными жалюзи. На валу редуктора силового агрегата устанавливали генератор переменного тока напряжением 208 В и стартер-генератор, вырабатывавший постоянный ток в 28,5 В и одновременно служивший для запуска двигателя ТА-6А. От него сжатый воздух направлялся в утепленный металлический трубопровод и гибкий резинометаллический рукав длиной 12 м, выходивший из машины через отверстие для правой фары и затем присоединявшийся к бортовому штуцеру самолета. В транспортном положении он складывался в лотке за передним бампером. Для питания рабочего двигателя имелись два топливных бака на 288 л керосина. Масса полностью заправленной установки – 2850 кг, максимальная скорость движения – 50 км/ч.

    В автомобилях УАЗ-452 и 452А базировались также аппаратная технического обслуживания и текущего ремонта войсковой радиоаппаратуры М6/2Т тактического звена управления, машина для транспортировки агрегатов и приборов летательных аппаратов АиРЭО общей массой до 420 кг со специальными амортизаторами в стеллажах и полках и передвижной пункт руководителя полетов ППРП-67. К прочей технике относились войсковая кинопередвижка «Кино-1У» и агитмашина АМ-2 с двумя динамиками на крыше, совмещавшая в себе функции автоклуба и кинопередвижки.

    ГОРЬКОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД

    (ГАЗ)

    Для Горьковского автомобильного завода 1960-е годы и начало 1970-х стали временем расцвета собственной творческой мысли, когда с конвейеров начала сходить достаточно совершенная, надежная и качественная продукция самостоятельной разработки с новыми отечественным агрегатами, остававшаяся на достаточно высоком мировом уровне. В то время на смену «Победе» уже пришла новая легковая «Волга» М-21 и разворачивалось производство очередной новинки ГАЗ-24 и представительской «Чайки» первого поколения, которые служили парадными машинами и поступали в распоряжение спецслужб. Постепенно сокращалось изготовление простых грузовиков ГАЗ-51, для замены которых были разработаны новые машины ГАЗ-52 и ГАЗ-53 массового производства с различными надстройками, также применявшиеся в Советских Вооруженных Силах и спецслужбах. Главной и наиболее удачной военной новинкой стал бескапотный армейский грузовик ГАЗ-66, сменивший автомобиль ГАЗ-63. В то же время, с начала 1960-х годов, эпицентр военных разработок ГАЗа постепенно переместился в сферу бронированных колесных машин и бронетранспортеров специальной конструкции.

    ЛЕГКОВЫЕ И ПАРАДНЫЕ АВТОМОБИЛИ

    В 1960-е годы в производственную программу Горьковского завода входили сразу две легковые серии «Волга» (ГАЗ-21 и ГАЗ-24) и одна престижная модель ГАЗ-13 «Чайка». Они применялись во всех видах Советских Вооруженных Сил прежде всего как служебные автомобили высшего командного и офицерского звена, а их практическое военное применение ограничивалось одиночными образцами кабриолетов для проведения парадов, торжеств и представительских целей. Открытые парадные исполнения серийной модели ГАЗ-21 «Волга» обычно изготовляли только для собственных нужд в местных военных мастерских путем срезания крыши, задних и боковых стоек, причем штатный тент для них часто вообще не предусматривался. К тому времени уже сформировалось параллельное семейство более мощных быстроходных легковых машин для специальных служб, которые в Горьком на шасси «Волги» собирали мелкими партиями по заказу КГБ СССР для выполнения своих прямых обязанностей, а также эскорта и сопровождения важных персон. Со стороны эти автомобили ничем не отличались от серийных, точных сведений об их комплектации не имеется.

    ГАЗ-23

    (1962 – 1970 гг.)

    Этот малоизвестный индекс носил второй после «Победы» М-26 легковой автомобиль спецслужб, созданный в начале 1960-х годов на базе серийной модели ГАЗ-21Л «Волга» с 4-дверным кузовом и импортными 15-дюймовыми шинами. Вместо штатного мотора и механической коробки передач на нем использовались 195-сильный двигатель V8 и автоматическая трансмиссия от «Чайки». Новая главная гипоидная передача имела уменьшенное передаточное отношение. Увеличение собственной массы машины до 1600 кг привело к установке более надежных и прочных элементов тормозной системы и повышению расхода топлива до 13,5 л на 100 км. Зато время разгона с места до 100 км/ч составляло всего 16 с, а максимальная скорость достигала 160 км/ч, на 30 км/ч больше, чем у базовой «Волги». Пробный вариант ГАЗ-23А снабжался механической коробкой передач, а эскортный ГАЗ-23Б отличался хромированной облицовкой окон. Всего было собрано 603 машины 23-й серии.

    ГАЗ-24 «Волга»

    (1968 – 1994 гг.)

    Новая, но очень быстро состарившаяся «Волга» ГАЗ-24, выпускавшаяся с 1968 года с хорошо известным 2,4-литровым мотором в 85 – 95 л.с., играла роль парадного кабриолета и автомобиля спецслужб. В вариантах со специальной световой и звуковой сигнализацией и особой окраской она выполняла также более прозаичные функции, работая в военной комендатуре и автоинспекции. Горьковский завод совместно с военными инженерами разработал и собрал лишь опытную партию открытых парадных машин, которые поступали в основном в вооруженные силы государств Варшавского договора, Кубы, Ближнего Востока и ряда других стран. В отдаленных гарнизонах Советской Армии такие кабриолеты создавали в местных ремонтных мастерских кустарным способом из серийных седанов, просто срезая верхнюю часть их кузовов. На ряде машин двигатель был форсирован до 130 л.с., в центре салона размещались широкая поперечная регулируемая ручка и стойка с двумя микрофонами и индикаторами их включения. Иногда снималось правое переднее сиденье, а микрофоны монтировали на раме лобового стекла. Радиостанция находилась в багажнике, на обоих задних крыльях имелись телескопические антенны.


    Открытый представительский или парадный кабриолет ГАЗ-24 «Волга» местного изготовления.


    В 1974 – 1986 годах по заказам КГБ СССР на базе серийной «Волги» Горьковский завод собирал специальный вариант ГАЗ-24-24 для сопровождения правительственных машин или кортежей и выполнения своих особых заданий. При полной внешней идентичности с серийной машиной этот вариант снабжался усиленными рамой, подвеской и кузовом, 195-сильным двигателем V8 и трансмиссией от модели ГАЗ-13 «Чайка», что позволило увеличить максимальную скорость до 160 км/ч (по ряду источников – свыше 200 км/ч). С началом производства модернизированного седана ГАЗ-24-10 на его базе в 1987 – 1993 годах завод изготовлял спецавтомобиль ГАЗ-24-34 с 220-сильным двигателем от новой «Чайки» ГАЗ-14 и передними дисковыми тормозами. Как противовес тяжелого силового агрегата в их багажники укладывали тяжелый балласт массой до 100 кг. По особым заказам на такие машины монтировали кондиционер, особую обивку и даже механизм с тремя сменными номерными знаками.

    ГАЗ-13 «Чайка»

    (1959 – 1978 гг.)

    В 1959 году впервые в программу вошел солидный представительский легковой автомобиль ГАЗ-13 «Чайка» с рамным 7-местным кузовом седан с тремя рядами сидений, выполненным в духе американской машины «Паккард Кэриббиэн» (Packard Caribbean) образца 1956 года. Его наиболее передовыми на тот момент конструктивными достижениями являлись верхнеклапанный двигатель М-13 V8 (5,5 л, 195 л.с.), автоматическая трансмиссия с гидротрансформатором и планетарной 3-ступенчатой коробкой передач, передняя независимая пружинная подвеска, гидроусилитель рулевого механизма и бескамерные 15-дюймовые шины. Седан с полной массой 2575 кг развивал скорость 160 км/ч и расходовал в оптимальных условиях движения всего 15 л бензина на 100 км. Такие автомобили применялись в СССР и братских странах для перевозки высших военных чинов. В некоторых социалистических странах доработанные «чайки» использовались местными спецслужбами как эскортные машины, снабженные по американскому образцу убиравшимися боковыми подножками, поручнями вдоль обеих сторон крыши с люком и специальной световой и звуковой сигнализацией. В 1961 – 1962 годах небольшой партией завод собрал 4-дверные кабриолеты ГАЗ-13Б с электрогидравлической системой подъема и опускания мягкого верха. Их количество оказалось столь малым, что для проведения парадов в отдаленных военных округах такие машины изготовляли на местных ремонтных базах из обычных седанов уже проверенным способом срезания крыши и дверных стоек со стеклами, а прилагавшийся к ним тент поднимался вручную.


    Автомобиль ГАЗ-13 «Чайка» для спецслужб с боковыми подножками и поручнями.


    ГРУЗОВЫЕ АВТОМОБИЛИ

    С середины 1960-х годов главным военным героем Горьковского завода был армейский автомобиль ГАЗ-66, но и гражданские (ныне – коммерческие) грузовики ГАЗ второго послевоенного поколения также представляли собой большой шаг вперед, хотя и унаследовали от своих предшественников целый ряд прежних агрегатов и узлов. В 1964 году началось изготовление народнохозяйственных машин серии ГАЗ-53 с новым двигателем V8 и новой кабиной с хорошо известной когда-то облицовкой капота и широкими вертикальными прорезями воздухозаборных отверстий. В разных исполнениях эта гамма дожила до начала тяжелых 1990-х годов. Все ее представители применялись в Вооруженных Силах СССР, но использовались лишь на общих транспортных перевозках в качестве вспомогательных средств доставки личного состава и грузов в интендантских, продовольственных и топливных тыловых службах, а также в коммунальном хозяйстве крупных военных подразделений, аэродромов, портов и военных городков. Основная масса этих автомобилей служила базой простых многоцелевых и специализированных фургонов военного или двойного назначения. На тех же операциях, но в неизмеримо меньших объемах в войсках использовали 2,5-тонные грузовики серии ГАЗ-52, принявшие на себя миссию замены легендарной машины ГАЗ-51.

    ГАЗ-53

    (1964-1992 гг.)

    С июня 1964 года в течение всего лишь нескольких месяцев Горьковский завод выпускал переходную модель 3,5-тонного гражданского грузовика ГАЗ-53 с новыми кабиной и облицовкой, оборудованного силовым агрегатом ЗМЗ-53 V8 мощностью 115 л.с. от армейского грузовика ГАЗ-66, но пока сохранявшего ряд узлов от ГАЗ-51А. В июне 1965 года началось серийное производство его 4-тонного варианта 53А, получившего новую раму, 4-ступенчатую коробку с синхронизаторами на третьей и четвертой передачах, гипоидную главную передачу и телескопические гидроамортизаторы в передней подвеске. С 1982 года выпускался последний 120-сильный вариант 53-12 грузоподъемностью 4,5 т, у которого ресурс до капремонта был доведен до 250 тыс. км. В СССР разные версии машин ГАЗ-53 были трижды удостоены престижного в свое время Знака качества. На их базе выпускали самосвалы ГАЗ-53Б и САЗ-3502 и седельный тягач ГАЗ-53П двойного назначения. До конца 1992 года было изготовлено свыше 3,3 млн автомобилей семейства ГАЗ-53. В Советских Вооруженных Силах они служили в основном базой простых фургонов, дезинфекционных установок и специальных машин.

    ГАЗ-52

    (1966-1989 гг.)

    Фактически 2,5-тонные грузовые автомобили ГАЗ-52 представляли собой всего лишь рестайлинговые версии известной машины ГАЗ-51, оснащенные форсированным до 75 л.с. вариантом прежнего 6-цилиндрового 3,5-литрового двигателя и новыми кабинами с оперением от параллельной серии ГАЗ-53. В 1966 – 1978 годах выпускались первые бортовые грузовики ГАЗ-52-03 и шасси 52-01 с полезной нагрузкой около 2,9 т, колесной базой 3700 мм и подфарниками, расположенными под фарами. С 1975 года в серийном производстве находились короткобазные версии (3300 мм) с характерным размещением подфарников над фарами – бортовой вариант ГАЗ-52-04 и шасси 52-02, окончательно сменившие на конвейере устаревший ГАЗ-51А. В Советской Армии их применяли для доставки 20 человек личного состава, мелких грузов и монтажа легких фургонов.


    Серийный 2,5-тонный грузовик ГАЗ-52-03 для доставки личного состава. 1966 год.


    Военные исполнения ГАЗ-53 и ГАЗ-52

    Основную массу специальных армейских исполнений на автомобилях серий 52 и 53 составляли простые фургоны для доставки в воинские формирования и городки горячего хлеба и охлажденных продуктов. Из серийной продукции с 1970 года в войска поступал хлебный автофургон ГЗСА-3704 Горьковского завода специализированных автомобилей грузоподъемностью 2170 кг на шасси ГАЗ-52-01. Его деревометаллический кузов вместимостью 9,2 м3 был разделен на четыре отсека с внутренними металлическими фермами для размещения 96 или 128 хлебных лотков разного размера. В программу брянского военного завода № 111 входило несколько подобных фургонов на шасси ГАЗ-53А: теплоизолированный АФХ-53 грузоподъемностью 2560 кг для перевозки хлеба и хлебобулочных изделий на 160 лотках, сменивший модель КХА-51, комбинированный АФК-53 с двумя отсеками для одновременной перевозки хлеба и свежих, охлажденных или замороженных продуктов общей массой 2620 кг и изотермический АФИ-53 для доставки только охлажденного и замороженного продовольствия. Энгельсский механический завод № 86 монтировал на ГАЗ-53А упрощенную коммунальную машину АНМ-53 для очистки выгребных ям и колодцев, созданную специально для воинских подразделений и военных городков, расположенных вдали от крупных населенных пунктов. С середины 1960-х годов ГАЗ-53А являлся базой универсальной дезинфекционной установки двойного назначения конструкции Комарова ДУК-1 для обработки больших территорий и помещений горячими и холодными растворами, которая первоначально базировалась на ГАЗ-51. Она снабжалась цистерной на 860 л воды, емкостями для спецжидкостей, подогревателем, отдельной 2-местной кабиной для персонала и работала под давлением отработавших газов двигателя шасси.


    Дезинфекционная установка Комарова ДУК-1 на шасси грузовика ГАЗ-53А. 1965 год.


    С 1971 года на специальном автобусном шасси ГАЗ-53-40 Курганский завод серийно выпускал 28-местный капотный автобус КАвЗ-685 местного сообщения, применявшийся в вооруженных силах. В 1974 – 1989 годах авторемонтный завод «Прогресс» из ГДР для нужд Западной группы Советских войск собирал малый многоцелевой автобус «Прогресс-35» вагонной компоновки на грузовом шасси ГАЗ-53А. В процессе изготовления эти машины получали отличавшиеся формой и деталями простые кузова с разными облицовками и разной формой фар. С середины 1960-х годов Новгородский киномеханический завод на шасси 52-й серии комплектовал кинопередвижки «Кино» гражданского и военного назначения со специальными кузовами и автономными источниками электроэнергии. В 1975 году на базе ГАЗ-52-02 это предприятие приступило к выпуску кинопередвижек К-52 в новом кузове повышенной высоты. В военной прокуратуре и в системе исполнения наказаний применялись специальные закрытые кузова на разных шасси 53-й серии для перевозки арестованных и заключенных (автозаки), снабженные общей камерой или несколькими индивидуальными отсеками с продольным проходом между ними и отдельным помещением для конвоя с боковой дверью.


    Фургон-автозак для перевозки заключенных на 120-сильном шасси ГАЗ-53-12. 1985 год.


    ГАЗ-66

    (1960-1999 гг.)

    1 июля 1964 года был собран первый серийный экземпляр одного из наиболее удачных и известных грузовиков Горьковского завода. Это был бескапотный полноприводный 2-тонный армейский автомобиль ГАЗ-66 (4x4) высокой проходимости со всеми ведущими односкатными колесами, унифицированный по основным агрегатам с народнохозяйственной моделью ГАЗ-53. Он стал первым советским легким грузовиком, целиком и полностью разработанным в соответствии с требованиями Министерства обороны СССР и приспособленным для эффективной работы на всех видах дорог и на местности, в практически любых климатических зонах, для перевозки всеми видами наземного, водного и воздушного транспорта. В нем воплотились новые и наиболее передовые для отечественной автомобильной промышленности конструктивные решения: мощный карбюраторный силовой агрегат V8, оригинальная откидывающая кабина над двигателем, гидравлический усилитель рулевого механизма, гипоидные главные передачи, межколесные кулачковые дифференциалы повышенного трения, централизованная система изменения давления в шинах. Автомобиль отличался особой компактностью и пониженным центром тяжести, оптимальным распределением нагрузки по мостам, самой высокой на то время проходимостью и удельной мощностью на единицу полной массы (33 л.с./т), легкостью управления, достаточной устойчивостью на шоссе и на бездорожье, относительно высоким качеством, достаточной прочностью и долговечностью.

    С конца 1957 года работы над грузовиком ГАЗ-66 проводились под руководством главного конструктора ГАЗа А. Д. Просвирнина и ведущего конструктора Р. Г. Заворотного, принявших за основу последние бескапотные образцы легкого военного автомобиля ГАЗ-62. Первые прототипы были построены и прошли приемочные испытания в 1960 – 1963 годах, а в ноябре 1963 года началось изготовление их первой пробной партии. Военные потребности в такой технике оказались столь большими, что в том же 1963 году ГАЗ-66 приняли на вооружение для замены капотных грузовиков ГАЗ-63. В последующие времена завод постоянно занимался доработками и модернизацией этих машин, что привело к созданию трех серийных поколений с новыми узлами, улучшенными эксплуатационными параметрами и повышенной эффективностью.


    Первый прототип ГАЗ-66 с панорамным лобовым стеклом и деревянным кузовом. 1960 год.


    Еще в 1960-е годы ГАЗ-66 получил статус основного советского легкого военного автомобиля-тягача, применявшегося во всех видах Вооруженных Сил СССР. Он использовался в бортовых исполнениях как всесезонное многоцелевое армейское транспортное средство и в виде шасси с кабиной для монтажа обширного шлейфа специальных кузовов и военных надстроек. Они применялись для перевозки грузов, личного состава и буксировки прицепов и орудий массой до 2 т в любых дорожных условиях, включая бездорожье, снежную целину и сыпучие пески. В конце ноября 1969 года ГАЗ-66 стал первым отечественным автомобилем, получившим почетный Знак качества. В специально доработанных версиях он поставлялся в вооруженные силы всех стран – членов Варшавского договора и во многие другие государства мира с разными климатическими и дорожными условиями, где не уступал лучшим зарубежным образцам военной техники. Грузовик применялся также в войсках ООН и участвовал во многих региональных военных конфликтах своего времени.

    Все автомобили 66-й серии имели практически одинаковую общую конструкцию, основные параметры и единую колесную базу 3300 мм. Специально для них в конце 1950-х годов Заволжский моторный завод (ЗМЗ) разработал принципиально новый для отечественного автомобилестроения 8-цилиндровый V-образный бензиновый двигатель ЗМЗ-66 (4,25 л, 115 л.с.) с алюминиевыми головками блоков цилиндров и картером, карбюратором К-126 и предпусковым подогревателем. В декабре 1971 года ему также был присвоен Знак качества. Грузовики снабжались новой Х-образной лонжеронной рамой, сухим однодисковым сцеплением, механической 4-ступенчатой коробкой передач с синхронизаторами на двух последних ступенях и двухступенчатой раздаточной коробкой. Новые самоблокирующиеся дифференциалы существенно повышали проходимость в тяжелых дорожных условиях. В классическую подвеску на продольных полуэллиптических рессорах длиной 1500 мм с резинными опорами были введены гидравлические телескопические амортизаторы двойного действия, обеспечивавшие вполне приемлемую плавность хода. Вакуумный усилитель барабанных тормозов и рулевой механизм с рабочей парой глобоидальный червяк и трехгребневой ролик с гидроусилителем позволили существенно облегчить управление машиной. Колеса с дисковыми разъемными ободами снабжались 18-дюймовыми шинами низкого давления. Автомобили комплектовали двумя топливными баками вместимостью по 105 л, укрепленными с обеих сторон шасси под грузовой платформой, и 12-вольтовым электрооборудованием.

    Цельнометаллическая кабина водителя была 2-местной с расположенным внутри кожухом силового агрегата, системами вентиляции и отопления, обдувом и омывателем лобового стекла и наружной левой поисковой фарой. Часть автомобилей оснащалась передней лебедкой с тяговым усилием 3,5 тс и тросом длиной 50 м с приводом от коробки отбора мощности шасси, при этом их снаряженная масса увеличивалась на 200 кг. Цельнометаллическая грузовая платформа пониженного расположения с колесными нишами и внутренними размерами 3313x2050 мм снабжалась надставными решетчатыми бортами высотой 890 мм, продольными откидными скамьями на 18 солдат, съемным тентом на пяти дугах и задним откидным бортом. Ее погрузочная высота составляла 1110 мм. Запасное колесо устанавливалось между кабиной и грузовой платформой. Для тентованных бортовых грузовиков без лебедки габаритные размеры составляли 5655x2342x2440 мм, длина с лебедкой – 5805 мм. Размер передней колеи всех версий – 1800 мм, задней – 1750 мм. С полной нагрузкой на твердом грунте автомобили могли преодолевать подъемы крутизной до 37°, на песчаной поверхности – до 24°. Преодолеваемая глубина снежной целины достигала 0,8 м. В зависимости от дорожных условий рабочие скорости находились в весьма широких пределах от 7 до 95 км/ч. Контрольный расход топлива составлял 24 л на 100 км, эксплуатационный – 31,5 л. Запас хода достигал 850 км. Основные особенности разных серий и вариантов состояли в наличии или отсутствии лебедки, системы подкачки шин и защищенного электрооборудования, установке разных внешних световых приборов, в небольших изменениях во внешней облицовке, весовых, габаритных и эксплуатационных параметрах.

    Варианты автомобилей ГАЗ-66

    Построенные в 1960 – 1962 годах прототипы ГАЗ-66 уже содержали все основные конструктивные решения, элементы и комплектацию будущих серийных грузовиков, включая опытные образцы системы регулирования давления в шинах. Внешне они отличались закрытыми кабинами с двумя плоскими лобовыми стеклами с гнутыми боковинами, которые тогда называли панорамными, квадратными боковыми окнами с опускающими стеклами и передней облицовкой в стиле грузовиков ГАЗ-53. Она состояла из набора вертикальных воздухозаборных прорезей и четырех широких коротких горизонтальных щелей над ними. В боковинах короткого капота имелись вентиляционные лючки, деревянный бортовой кузов был заимствован у грузовика ГАЗ-51А.

    Первое поколение ГАЗ-66 (1963 – 1968 гг.)

    К автомобилям первого базового поколения относятся мелкосерийные прототипы образца 1963 года и первая упрощенная серийная гамма без системы подкачки шин, выпускавшаяся с июля 1964 года. Машины этой серии предопределили общую конструкцию, параметры и внешность всех последующих вариантов и носили двузначный цифровой индекс 66 с добавлением одной или двух букв для разных версий. Они снабжались камерными шинами размером 11,00 – 18, обеспечивавшими дорожный просвет под мостами 310 мм, а их максимальная скорость по шоссе была ограничена величиной 85 км/ч. Для бортовых вариантов без лебедки полезная нагрузка при движении на местности составляла 2180 кг, а на шоссе грузоподъемность поначалу оценивалась в 3 т. Внешними отличиями от прототипов были раздельные плоские лобовые стекла, узкие вертикальные окошки в передних боковых стойках кабины, передняя наклонная часть рамы боковых окон, цельнометаллический кузов и обновленная облицовка. На первых выпусках над набором укороченных вертикальных воздухозаборных прорезей сохранялись четыре коротких горизонтальных отверстия, но с 1968 года упрощенная облицовка состояла только из девяти вертикальных прорезей увеличенной высоты. Ниже приведен перечень основных вариантов серии 66 первого поколения.


    Автомобиль ГАЗ-66 первого поколения с 115-сильным бензиновым мотором V8. 1964 год.


    ГАЗ-66 – базовый серийный многоцелевой автомобиль первой серии и всего 66-го семейства. Выпускался в основном с бортовой платформой и в виде шасси с кабиной для монтажа надстроек общего назначения. Лебедка и централизованная система регулирования давления воздуха в шинах на нем не устанавливались. Полная масса составляла 5650 кг. Развитием модели ГАЗ-66 являлись модернизированные автомобили ГАЗ-66-01 и ГАЗ-66-11.

    ГАЗ-66А – базовый серийный многоцелевой бортовой автомобиль или шасси без системы подкачки шин, отличавшиеся от ГАЗ-66 только установкой передней лебедки. Впоследствии стал прототипом модернизированных версий ГАЗ-66-02 и ГАЗ-66-12.

    ГАЗ-66Э – базовый бортовой автомобиль или шасси без лебедки и системы регулирования давления в шинах, дополнительно оборудованный экранированным электрооборудованием. Применялся в основном как шасси для установки различных армейских кузовов-фургонов, надстроек и оборудования, требовавших при работе мощной системы защиты от воздействия помех от электрооборудования работающего двигателя. ГАЗ-66Э стал прототипом модернизированных версий ГАЗ-66-04 и ГАЗ-66-14.

    ГАЗ-66АЭ – базовый бортовой автомобиль или шасси с экранированным электрооборудованием, отличавшиеся от модели 66Э только наличием лебедки. Также служили основой военных кузовов, надстроек и оснащения, работавшего в условиях помехозащищенности. Этот автомобиль стал прототипом будущих машин ГАЗ-66-05 и ГАЗ-66-15.


    Авиадесантируемый грузовик ГАЗ-66Б с парашютами на десантной платформе. 1966 год.


    ГАЗ-66Б – единственный в 66-м семействе специальный авиадесантируемый 2-тонный вариант грузовика ГАЗ-66АЭ для советских ВДВ, не имевший в свое время аналогов в мире. Он был приспособлен к доставке военно-транспортными самолетами или вертолетами и десантированию как посадочным, так и парашютным способом с использованием специальных десантных платформ ПП-128-5000 или П-7М с воздушными амортизаторами. Автомобиль с уменьшенными давлением в шинах (до 1 кгс/см2), частично слитыми топливом и жидкостями крепился на них при помощи специальных швартовочных приспособлений. При подготовке к десантированию все съемные части машины демонтировались и крепились в кузове или на десантной платформе. В первых версиях десантирование обеспечивали парашюты с четырьмя куполами общей площадью 760 м2, впоследствии применяли пять и более посадочных парашютов.

    Первая пробная партия ГАЗ-66Б выпуска 1964 – 1966 годов без системы регулирования давления воздуха в шинах снабжалась полностью открытой кабиной со складывавшимся брезентовым верхом на легком каркасе и передней откидной оконной рамой с двумя плоскими лобовыми стеклами. Верхние секции дверей также были брезентовыми и оборудовались встроенными окнами. На машинах использовали телескопическую рулевую колонку и складные спинки сидений. На автомобилях ГАЗ-66Б, выпускавшихся после 1966 года, впервые для 66-го семейства в состав штатной комплектации входила система регулирования давления в шинах. Новая кабина получила съемную переднюю оконную раму с узкими угловыми окнами от серийных грузовиков, быстросъемные цельнометаллические двери со съемной верхней застекленной секцией и брезентовый тент, закрывавший только ее верхнюю и заднюю части. В советских ВДВ автомобиль ГАЗ-66Б служил для перевозки личного состава или как легкий артиллерийский тягач и выпускался под тем же индексом вплоть до конца 1970-х годов. На его шасси устанавливали низкопрофильные кузова-фургоны, цистерны, мастерские, санитарное оборудование, уникальные понтонные парки и системы залпового огня, составившие обширный парк специальной авиадесантируемой автотехники, которой не обладали армии западных стран.

    ГАЗ-66Д – специальное многоцелевое шасси, идентичное модели ГАЗ-66Э, но с коробкой отбора мощности для механического привода рабочих органов монтировавшихся на нем кузовов и оборудования. Вместе с армейским грузовиком ГАЗ-66Э с экранированным электрооборудованием ГАЗ-66Д стал прототипом модернизированных вариантов ГАЗ-66-04 и ГАЗ-66-14.

    ГАЗ-66П (1963 – 1966 гг.) – опытный седельный тягач для буксировки одноосного 4-тонного полуприцепа, который предполагалось использовать для перевозки тяжелых инженерных мостовых конструкций. Автомобиль проходил военные испытания и пробную эксплуатацию, но к производству не был принят.

    Летом 1965 года, уже в процессе производства автомобилей ГАЗ-66, в 21 НИИИ были проведены контрольные испытания серийных образцов в объеме гарантийного пробега 25 тыс. км, которые выявили недостаточную надежность и долговечность электрооборудования, коробки передач и различных узлов, в которых были обнаружены многочисленные конструктивные и производственные дефекты. По результатам испытаний был сделан вывод: «Автомобиль ГАЗ-66 выпуска мая 1965 года контрольные испытания не выдержал». Это привело к новой волне длительных доработок и доводки машины, завершившейся поставкой на конвейер второй модернизированной серии.

    Второе поколение ГАЗ-66 (1968 – 1985 гг.)

    Основное количество серийно выпущенных автомобилей ГАЗ-66 приходится на второе модернизированное поколение, собиравшееся в течение 17 с лишним лет вплоть до начала перестройки. Машины этой серии носили четырехзначный цифровой индекс без дополнительных букв. Все они имели прежнюю общую конструкцию и оснащались хорошо известной до сих пор закрытой кабиной. Главной технической новинкой являлась штатная централизованная система регулирования давления в шинах всех колес в диапазоне от 0,5 до 2,8 кгс/см2 с управлением из кабины водителя. В ее состав входили одноцилиндровый компрессор с воздушным охлаждением, пневматический баллон, регулятор давления и кран управления. Автомобили комплектовали шинами 12,00 – 18. С 1981 года на них монтировали новые световые приборы, в том числе увеличенные подфарники с оранжевыми стеклами, установленные над светомаскировочными фарами. С 1984 года – новые колеса с неразъемными ободами по образцу грузовиков ЗИЛ-157КД. Грузоподъемность бортовых автомобилей второго поколения составляла 2,0 т для всех условий движения, полная масса достигала 6 т, максимальная скорость разных версий – 90 – 95 км/ч, клиренс возрос до 315 мм. Для работы с ними выпускались 1,5-тонные одноосные прицепы категории 1-АП-1,5 и двухосные 2-тонные серии ТАПЗ-755. Главное различие вариантов исполнения состояло в наличии или отсутствии лебедок и экранированного оборудования. Ниже приведен перечень базовых версий второй серии 66 для Советской Армии.


    Предсерийный ГАЗ-66-01 второго поколения на испытаниях с прицепом 1-АП-1,5. 1967 год.


    ГАЗ-66-01 – базовый многоцелевой 2-тонный автомобиль с бортовой платформой и системой регулирования давления в шинах, но без лебедки. Являлся модернизацией модели ГАЗ-66 и в вооруженных силах использовался как основное многоцелевое транспортное средство или шасси для установки кузовов и надстроек общего назначения полной массой до 2830 кг. Снаряженная масса грузовика составила 3470 кг, полная – 5800 кг.

    ГАЗ-66-02 – базовый многоцелевой бортовой автомобиль или шасси с лебедкой и системой подкачки шин. Модернизация машины ГАЗ-66А. Снаряженная масса – 3640 кг, полная – 5970 кг.

    ГАЗ-66-03 – упрощенный многоцелевой автомобиль с бортовой платформой или шасси с экранированным электрооборудованием без лебедки и без системы регулирования давления в шинах. Машины были построены небольшой партией в 1968 – 1969 годах. Широкого применения в войсках они не получили и дальнейшего развития не имели.

    ГАЗ-66-04 – базовый армейский автомобиль с бортовой платформой или шасси без лебедки с экранированным электрооборудованием, коробкой отбора мощности и системой регулирования давления в шинах. Модернизированный вариант моделей ГАЗ-66Э и ГАЗ-66Д. Шасси использовалось для монтажа многочисленных типовых кузовов-фургонов серии К-66 для радиостанций, средств управления, автоцистерн и иного оборудования с механическим приводом рабочих органов от трансмиссии автомобиля, работавшего в условиях помехозащищенности от воздействия автомобильного электрооборудования.

    ГАЗ-66-05 – базовый армейский автомобиль с бортовой платформой или шасси с лебедкой, в остальном аналогичные модели 66-04 по конструкции и назначению. Являлся модернизированным вариантом модели ГАЗ-66АЭ.

    ГАЗ-66-06 – упрощенное шасси двойного назначения с кабиной для монтажа типовых кузовов-фургонов серии К-66 с различным оснащением без привода рабочих органов.

    Со второго семейства ГАЗ-66 берет начало еще более обширная программа экспортных модификаций, укомплектованных в соответствии с техническими и эксплуатационными требованиями и климатическими условиями страны каждого покупателя. В зависимости от этого они подразделялись на машины для поставки в страны с умеренным и влажным тропическим климатом, причем последние неофициально называли «тропиками». От исполнений для СССР они отличались улучшенными отделкой интерьера и окраской, дополнительными световыми приборами, более удобными органами управления, герметизированными агрегатами электрооборудования, новыми карбюраторами, более совершенными узлами и деталями, например, транзисторным зажиганием и бескамерными радиальными шинами, обеспечивавшими сокращение среднего расхода топлива до 26 л на 100 км.

    Перечень основных экспортных исполнений: 66-51 – аналог многоцелевого автомобиля ГАЗ-66-01 без лебедки, доработанный для экспорта в страны с тропическим климатом, 66-71 – аналог 66-01 без лебедки для экспорта в страны с умеренным климатом, 66-52 – аналог 66-02 с лебедкой для стран с тропическим климатом, 66-72 – аналог 66-02 с лебедкой для стран с умеренным климатом, 66-54 – аналог армейского автомобиля ГАЗ-66-04 без лебедки с экранированным электрооборудованием для экспорта в страны с тропическим климатом, 66-74 – аналог 66-04 без лебедки с экранированным электрооборудованием для стран с умеренным климатом, 66-55 – аналог 66-05 с лебедкой и экранированным электрооборудованием для тропического климата, 66-75 – аналог 66-05 с лебедкой и экранированным электрооборудованием, доработанный для экспорта в страны с умеренным климатом.


    Несмотря на «коренную» модернизацию машин второго поколения и их широкое распространение в войсках, они сохранили главные недостатки всех автомобилей серии ГАЗ-66. Еще в начале 1970-х годов, в процессе очередных контрольных испытаний серийных машин ГАЗ-66 на полигоне 21 НИИИ, были обнаружены существенные дефекты, из которых самой обидной стала запись в отчете: «Течь ржавчины из-под Знака качества». К основным недостаткам автомобилей относят тесное место водителя и неудобное управление рычагом переключения передач, располагавшимся сзади него за моторным отсеком. Кроме того, на практике подвеска ГАЗ-66 оказалась слишком жесткой, боковая устойчивость – недостаточной, а ремонт кабины был слишком трудоемким и дорогим. С началом войны в Афганистане проявился еще один непредсказуемый недостаток – высокая уязвимость экипажа при разрыве мины под кабиной. В начале 1980-х годов завод предпринял слабую попытку заменить ГАЗ-66 серией ГАЗ-3301 с новыми агрегатами и кабиной. Она осталась в опытных образцах, хотя в некоторой степени послужила основой последнего третьего поколения ГАЗ-66.

    Третье поколение ГАЗ-66 (1985 – 1999 гг.)

    В первый год перестройки Горьковский автозавод перешел на выпуск более мощного третьего поколения грузовиков ГАЗ-66 с двумя новыми последними цифрами в четырехзначной индексации. Главными новинками являлись 120-сильный бензиновый двигатель ЗМЗ-66-06 V8, установка которого повлекла за собой несущественные изменения в трансмиссии, усиление элементов тормозной системы и подвески. Кроме того, автомобили получили вывод для питания тормозной системы прицепа. В условиях начавшегося тотального разоружения СССР грузовики ГАЗ-66 последнего семейства уже не получили широкого применения в Советской и новой Российской Армии, а на экспорт в вооруженные силы братских стран поступали только до начала 1990-х годов. В результате завод постепенно стал перестраиваться на изготовление гражданских версий ГАЗ-66. При этом базовая номенклатура, общая конструкция и комплектация армейских машин практически не изменились, но выпуск большинства военных грузовиков был свернут уже к середине 1990-х годов.


    Базовый бортовой вариант ГАЗ-66-11 третьего поколения с 120-сильным двигателем. 1985 год.


    Автомобиль-тягач ГАЗ-66-12 с лебедкой для доставки личного состава и буксировки орудий.


    Основой нового поколения являлся модернизированный 2-тонный 120-сильный многоцелевой армейский автомобиль ГАЗ-66-11 с бортовой платформой или шасси без лебедки с системой регулирования давления в шинах и двумя топливными баками. Его вариантами являлись модели 66-12 с лебедкой, 66-14 с экранированным электрооборудованием без лебедки и 66-15 с экранированием и лебедкой. Все они находились в серийном производстве в 1985 – 1996 годах, а выпуск их основных экспортных версий с индексами 61/65 и 81/85 прекратился уже в начале 1990-х годов. С 1987 года в ограниченных объемах выпускался северный вариант 66-92 двойного назначения, идентичный грузовику ГАЗ-66-12, но оснащенный кабиной с двойными стеклами и усиленной термоизоляцией, дополнительным отопителем, аккумулятором увеличенной емкости и противотуманными фарами. В 1990 году 21 НИИИ провел испытания нового 3,5-тонного народнохозяйственного автомобиля 66-16 с задними двускатными колесами и деревянной грузовой платформой, но в войска он уже не поступал.

    Выпуск всех машин серии ГАЗ-66 был прекращен в 1998 году, но малыми партиями армейские варианты собирали до середины 1999 года. В Российской Армии им на смену пришло новое военное семейство ГАЗ-3308 «Садко».

    Военные исполнения на шасси ГАЗ-66

    Главными военными исполнениями автомобилей ГАЗ-66 являлись серийные тентованные бортовые машины для перевозки личного состава, мелких грузов и буксировки прицепов или легких орудий, минометов и летательных аппаратов. Они применялись также в подразделениях ВАИ и комендантской службе, где их дополнительно оборудовали специальной сигнализацией, проблесковыми фонарями, громкоговорителями и легкими радиостанциями. При доставке радиоактивных веществ и оборудования в специальных контейнерах, требовавших создания особых условий хранения, перевозки и проведения погрузочно-разгрузочных операций, на обычной грузовой платформе устанавливались узлы для их крепления и особо прочные стяжки.

    С конца 1960-х годов проводились опыты с парашютным десантированием стандартных грузовых автомобилей ГАЗ-66 с «нормальной» цельнометаллической кабиной. Для этого на десантной платформе устанавливали специальные расширители, выходившие за ее габариты. При наезде на них автомобиль чуть проседал, что позволяло понизить его высоту и разместить в фюзеляже транспортного самолета. С принятием на вооружение в 1976 году более вместительного транспортного самолета Ил-76 на смену специальной авиадесантируемой версии ГАЗ-66Б окончательно пришли обычные серийные грузовики 66-й серии с закрытыми цельнометаллическими кабинами, приспособленные к парашютному десантированию на десантных платформах. Одновременно на основе семейства ГАЗ-66 завод проводил комплекс работ по дальнейшему повышению проходимости по труднопроходимой местности, а также в опытных экземплярах собрал и испытал грузовики на комбинированном ходу с двумя парами направляющих катков для передвижения по железнодорожным рельсам.

    Типовые кузова-фургоны

    Одними из наиболее распространенных военных надстроек на шасси ГАЗ-66 были многочисленные обитаемые кузова-фургоны различных видов, конструкций и назначения, выпускавшиеся специализированными предприятиями. В разное время на них устанавливали прямоугольные деревометаллические фургоны КУНГ-2М производства объединения «Газстроймашина», каркасно-металлические КУНГ-66 и модернизированные округлые конструкции АВС-2М с трапецевидными колесными нишами. С середины 1960-х годов роль основных армейских фургонов стали играть типовые кузова К-66 и КМ-66 с расположением запасного колеса на заднем откидном кронштейне, специально разработанные для установки на ГАЗ-66 разных версий. Они полностью удовлетворяли военным требованиям по универсальности, габаритам, собственной массе, прочности, уровню безопасности, приспособленности к перевозке различными средствами транспорта и использованию внешних или автономных источников энергии, возможности эффективной эксплуатации в военных действиях и при наиболее суровых дорожных или климатических условиях. Кузова обеспечивали размещение разнообразного оборудования, оснащения или имущества, а также долговременное пребывание в них людей с созданием для них всех необходимых условий для эффективной деятельности и отдыха. На последнем этапе выпуска ГАЗ-66 для перевозки на бортовых грузовиках были разработаны типовые съемные кузова-контейнеры КК-1.1 и их удлиненные версии КК-2.2 универсального назначения.


    Штабная машина Внутренних войск Р-125МТ2 в кузове АВС-2М на шасси ГАЗ-66-05. 1966 год.


    К-66 – серия наиболее распространенных обитаемых бескаркасных кузовов-фургонов для ГАЗ-66. Их первоначальная конструкция была разработана в 1958 – 1960 годах на заводе № 38. С учетом возросших требований к такой технике Министерство обороны в апреле 1967 года приняло новые «Тактико-технические требования на разработку семейства унифицированных кузовов-фургонов из армированного полистирольного пенопласта для автомобилей, прицепов и полуприцепов», дальнейшее проектирование которых было возложено на кузовной отдел Всесоюзного проектно-конструкторского и технологического института мебели (ВПКТИМ) Минлесдревпрома СССР. С 1968 года их изготовлением занимались Шумерлинское предприятие ШЗСА, Козловский и Красногорский комбинаты автофургонов, а также ряд целлюлозно-бумажных и деревообрабатывающих комбинатов.


    ГАЗ-66-04 с низкопрофильным обитаемым бескаркасным кузовом-фургоном К-66Н. 1967 год.


    Типовые кузова К-66 имели плоские передние, боковые и задние панели из армированного пенопласта, центральную часть крыши с характерными плоскими скосами, короткие надколесные ниши и заднюю двухстворчатую дверь размерами 1305x1570 мм с узким окном. Они были приспособлены к эксплуатации при экстремальных температурах, использованию электросети напряжением 220 или 380 В или бортового 12-вольтового источника питания, снабжались отопителем ОВ-65Б и фильтровентиляционной установкой ФВУ-100Н-12. Кузова К-66 выпускались в четырех модификациях с разными габаритами, внутренним объемом и степенями прочности, количеством и расположением окон, дверей и люков. В них монтировали оборудование многочисленных военных средств связи, машин управления и мастерских разного профиля. Самым востребованным был высокий вариант К-66В с полезной нагрузкой 1230 кг, рабочей площадкой на крыше и 12 окнами-люками – по три в боковых стенках и по три световых люка в скосах крыши. Его снаряженная масса составляла 1280 кг. Внутренняя длина – 3680 мм, ширина – 2250 мм, высота в центральной части – 1800 мм, по боковой стене – 1500 мм. Погрузочная высота – 1190 мм. Габаритные размеры автомобиля ГАЗ-66 без лебедки с кузовом К-66В – 6029x2400x3160 мм. Полная масса автофургона без лебедки – 4300 кг, с лебедкой – 4470 кг. Второй высокий вариант К1-66 снабжался только правой боковой дверью, двумя окнами на каждом скосе крыши и внутренним переговорным устройством. В войсках машины с такими кузовами использовали в качестве автобусов для доставки 19 человек на индивидуальных сиденьях. В низкопрофильном малогабаритном кузове К-66Н с полезной нагрузкой 1460 кг и внутренней высотой 1430 мм обычно монтировали более компактное оборудование связи. Его вариантом являлся фургон К-66ДС на десантируемом шасси ГАЗ-66Б. В программу входили также удлиненные варианты К-66У1Д и К-66У1-ДП повышенного внутреннего объема, которые устанавливали в основном на автомобили ЗИЛ-157.

    КМ-66 – серия более прочных и тяжелых каркасно-металлических (цельнометаллических) кузовов с полезной нагрузкой 1230 кг для монтажа оборудования полевых мастерских, унифицированных по габаритам с серией К-66. Кузов КМ-66 был разработан в 1964 году и выпускался до 1975 года военным заводом п/я 4111, который впоследствии стал известен как Московский завод специализированных автомобилей (МЗСА). С 1970 года его собирал Козельский механический завод Калужской области, затем Львовский механический завод и с 1978 года – Энгельсский завод специализированных автомобилей (ЭЗСА). По сравнению с кузовами К-66В внутренняя длина КМ-66 достигала 4000 мм. Низкопрофильный складной вариант КМ-66ДС предназначался для авиадесантируемого автомобиля ГАЗ-66Б.

    КУНГ-66 – многоцелевой каркасно-металлический кузов второго поколения для целевой установки на ГАЗ-66. В 1977 – 1983 годах его собирал Козельский мехзавод. Боковые стенки кузова были утеплены пенопластом и изнутри облицованы древесноволокнистыми плитами, пол на пенопластовой прокладке покрыт фанерными листами. В транспортном положении под ним помещался съемный задний трап. В отличие от кузова КУНГ-2М он снабжался отопительно-вентиляционной установкой ОВ-65Б и фильтровентиляционной ФВУА-100.


    ГАЗ-66 с кузовом КШ-66 повышенной прочности, разработанным в 21 НИИИ. 1977 год.


    К наиболее оригинальным экспериментальным конструкциям относились специальные «сверхобтекаемые» кузова-фургоны Опытного завода № 38, разработанные конструкторами 21 НИИИ. В 1965 – 1967 годах там были созданы макетные образцы округлых стеклопластиковых кузовов КЗ-1, за которыми в 1972 – 1977 годах последовал кузов повышенной прочности (КПП) КШ-66 с интегрированной кабиной. Их подчеркнуто обтекаемые формы, близкие к шарообразной, предопределяло принятое в то время направление на создание военных машин, стойких к поражающим факторам оружия массового поражения. По сравнению с типовыми металлическими кузовами их сопротивляемость к воздействию ударной волны ядерного взрыва оказалась втрое выше.

    Радиотехнические средства связи и управления

    В обширнейшем семействе самых разнообразных легких и средних радиотехнических средств, радиостанций различного профиля, радиолокаторов и командно-штабных машин на разных шасси ГАЗ-66 с экранированным электрооборудованием и различными кузовами следует выделить наиболее известные и распространенные машины, кратко упомянутые ниже.


    Радиостанция Р-118БМ3 «Соболь» в кузове КФУ-1 на экранированном шасси ГАЗ-66-04.


    Р-118БМ3 «Соболь» – автомобильная коротковолновая радиостанция оперативно-тактического и тактического звена управления войсками, выпускавшаяся в нескольких версиях с несущественно измененной комплектацией. Первоначально размещалась на шасси ГАЗ-63, а с середины 1960-х годов монтировалась как в прежних кузовах КФУ-1, так и в модернизированном более высоком кузове-фургоне КУНГ-1М с двумя боковыми окнами и короткими надколесными нишами на шасси ГАЗ-66АЭ, а затем на базе ГАЗ-66-04 или 66-05. Станции разных серий были укомплектованы двумя рамочными антеннами на крыше и одной телескопической, передатчиком, приемником Р-154, телеграфным и телефонным аппаратами, бензоэлектрическим агрегатом АБ-4-0/230 переменного тока, очистителем воздуха и отопителем. Они могли работать в движении или на стоянке, обеспечивая радиус действия в разных режимах от 30 до 1000 км. Снаряженная масса составляла 6080 кг.

    Р-118БМ3А – автомобильная ультракоротковолновая радиостанция средней мощности из серии многочисленных подобных станций Р-118 на разных автомобильных шасси. С 1968 года являлась развитием радиостанции Р-118БМ3 «Соболь» на базе ГАЗ-63 и ГАЗ-66. Вариант Р-118БМ3А первоначально был разработан для авиации, но потом устанавливался в низкопрофильном кузове КФ-1М с полукруглой крышей на шасси 66-04/05 или 66-14/15. Поздние варианты размещали в низких кузовах К-66Н, которые на экспорт поставлялись на автомобилях ГАЗ-66-55 или 66-75. В отличие от предыдущей модели снабжалась ультракоротковолновой радиостанцией Р-800 (РСИУ-3М) для связи с летательными аппаратами и наземными объектами. Ее выпуском до 1974 года занимались три разных радиозавода.

    Р-125МТ/125МТ2 – комбинированная радиостанция или командно-штабная машина (КШМ), являвшаяся развитием станции Р-125М «Алфавит» на шасси ГАЗ-63. В результате ее доработки в 1965 году появилась модернизированная и более мощная машина Р-125МТ на шасси ГАЗ-66АЭ или 66-05 с модернизированным деревометаллическим кузовом АВС-2М со скругленными формами, короткими надколесными нишами и двумя боковыми окнами. Серийно изготовлялась с 1966 года. Для Внутренних войск на том же шасси выпускался вариант Р-125МТ2 с двумя громкоговорителями.

    Р-142 «Деймос» – командно-штабная машина (КШМ) на шасси ГАЗ-66-05 или 66-15 с лебедками и низкими кузовами КФ-1М или К-66Н с правой входной дверью с окном и двумя рамочными антеннами на крыше. В правой и левой боковинах кузова имелись еще одно и два окна соответственно. На экспорт поставлялась на шасси ГАЗ-66-75 или 66-85. Машина предназначалась для управления войсками и организации радиосвязи в оперативно-тактическом звене по коротковолновым и ультракоротковолновым каналам в движении и на стоянке. Могла работать автономно или в составе узлов связи и управления и обеспечивала дальность действия 40 – 60 км. Кузов КШМ имел два помещения – аппаратная с двумя местами для операторов и отсек управления для работы командира и двух офицеров спецсвязи. В ее комплект входили радиостанции, аппаратура коммутации и служебной связи, мачтовая антенна и автономный бензиновый электрогенератор АБ-1-П/30. Полная масса КШМ составляла 5970 кг. Время развертывания и свертывания – не более 15 минут. Вариант Р-142Г с двумя телескопическими антеннами являлся командно-штабной машиной для системы Гражданской обороны с дальностью связи 60 км, версия Р-142Д представляла собой десантируемую КШМ на шасси ГАЗ-66Б с кузовом К-66ДС. В Венгрии выпускался собственный вариант Р-142 на экспортных шасси ГАЗ-66-75 и 66-85 с перекомпонованным кузовом и узлами местного изготовления.


    Десантируемая командно-штабная машина Р-142Д на шасси ГАЗ-66Б с кузовом К-66ДС.


    Р-142HMP – командно-штабная машина (комбинированная радиостанция) на шасси ГАЗ-66-05 и ГАЗ-66-15 с кузовом К-66Н. Предназначалась для обеспечения радиосвязи в тактическом звене управления Сухопутных войск. Обеспечивала открытую и закрытую телефонную и телеграфную связь по радиоканалам со всех рабочих мест или с вынесенного телефонного аппарата, служебную связь с абонентами и с оператором внешней радиостанции, возможность передачи картографической и навигационной информации. Питание станции осуществлялось от электросети переменного тока, собственного бензинового электроагрегата АБ1-П28,5-1В или от электроустановки ЭУ-66-3.

    Р-142НЭ – командно-штабная машина на шасси ГАЗ-66-05 и 66-15 с металлическим кузовом КМ-66. Рассчитана на использование в оперативно-тактическом звене управления при любых условиях движения и при экстремальных температурах. Снабжалась коротковолновыми и ультракоротковолновыми радиостанциями, коммутационной аппаратурой, средствами конфиденциальной передачи информации и телефонной связи. Питание в процессе движения – от автомобильного генератора, на стоянке – от электроагрегата АБ1-П28,5 напряжением 27 В.

    Р-165А «Арбалет» – коротковолновая армейская радиостанция средней мощности на шасси ГАЗ-66-05 и 66-15 с кузовом К-66Н, на котором монтировались кожухи с антенным оборудованием. В своем составе имела радиоприемник «Рябина», возбудитель «Тритон» и аппаратуру адаптации Р-016В «Вишня». Вариант Р-165Б монтировался в командно-штабной машине на базе бронетранспортера БТР-80.

    Р-401М – модернизированная радиорелейная станция, ранее устанавливавшаяся на шасси ГАЗ-63. С середины 1960-х годов монтировалась на шасси ГАЗ-66АЭ и затем на ГАЗ-66-05 с вместительным кузовом КУНГ-2 с покатой крышей и одним боковым окном. Предназначалась для обеспечения связи в метровом диапазоне армейского дивизионного звена.


    ГАЗ-66-04 с металлическим кузовом КУНГ-66 для радиостанции Р-405М. 1983 год.


    Р-405М – модернизированная армейская двухдиапазонная радиорелейная станция для связи между пунктами управления на шасси ГАЗ-66АЭ или 66-04/05 с кузовами КУНГ-2М или КУНГ-66 и одноосным 1,5-тонным прицепом. Выпускалась с середины 1960-х годов как замена прежней станции Р-405 на базе ГАЗ-63. Служила для радиорелейной связи между пунктами управления в диапазоне частот от 60 до 420 МГц. Питание оборудования – от сети напряжением 220 В. Полная масса станции – 5,9 т.

    Р-415 «Диапазон» – радиорелейная станция на шасси ГАЗ-66-05 и 66-15 с кузовами К-66Н и двумя высокими телескопическими антеннами. Служила для создания временных быстроразвертываемых малоканальных радиорелейных линий связи и других радиорелейных станций. Выпускалась в 1970 – 1980-е годы омским Радиозаводом имени А. С. Попова. Разные исполнения станции работали в диапазонах от 80 до 430 МГц, снабжались передатчиками мощностью 6 – 10 Вт и имели дальность связи не менее 30 км. Источниками питания являлись электросеть напряжением 220 и 380 В или собственный 27-вольтовый электроагрегат.

    Р-440ОД «Кристалл» – автономная оконечная десантируемая станция спутниковой (космической) связи с характерной круглой параболической антенной диаметром 1,5 м. Первые образцы монтировали на двух автомобилях ГАЗ-66Б. После принятия на вооружение в 1972 году станция устанавливалась на серийном шасси ГАЗ-66-05 со специальным низкопрофильным кузовом К-66ДС, приспособленном для парашютного десантирования. Являлась одним из вариантов станций серии Р-440, выпускавшихся в многочисленных исполнениях и монтировавшихся на разные автомобильные шасси. В двух отсеках станции Р-440ОД устанавливали приемопередающие устройства и два выносных автономных бензиновых источника электроэнергии АБ-8-Т/230М, вырабатывавших трехфазный ток напряжением 220 В. Для повышения жизнеспособности они работали попеременно и в полевых условиях выносились из машины.

    Р-845М – наземная авиационная приемопередающая радиостанция малой мощности на шасси ГАЗ-66-05 или 66-15 и кузовом К-66Н, которая являлась модернизацией станции Р-845 на базе ЗИЛ-157К. На экспорт поставлялась на шасси ГАЗ-66-55 или 66-85. Ее элементной базой были радиолампы и полупроводники. Станция предназначалась для обеспечения открытой и закрытой телефонной и телеграфной радиосвязи с самолетными и наземными радиостанциями. Работала в диапазонах частот 100 – 400 МГц. Питание осуществлялось от промышленной сети трехфазного тока напряжением 380 В. Полная масса – 6,0 т.

    ПАР-10 – мобильная наземная приводная аэродромная радиостанция. Выпускалась омским ПО «Иртыш» и устанавливалась на шасси ГАЗ-66-04 с кузовом К-66Н. По сравнению с вариантом на автомобиле ЗИЛ-131 имела сокращенную комплектацию. Применялась для привода самолетов в район аэродрома и обеспечения их посадки. В кузове имелись задняя двухстворчатая дверь и окна со светомаскировочными шторами, фильтровентиляционная установка, электрический обогреватель и огнетушители. Комплект станции составляли приводные передатчики, ультракоротковолновая радиостанция, радиоприемник, маркерный радиомаяк и мачты с Т-образными антеннами. Питание осуществлялось как от автономных электрических агрегатов, так и от внешней сети.

    СРКР-2 «Коррида» (2АРК-20) – станция радиоконтроля и радиотехнической разведки на шасси ГАЗ-66-05 с кузовом К-66 с шестью боковыми окнами и верхними рабочими площадками. Предназначалась для обнаружения и определения азимута на работающие радиоточки противника. Состояла из приемника радиотехнического контроля и разведки ПРКР-1 «Днепр-1КМ», двух радиостанций Р-105 с усилителями УМ-3 и бензоэлектрического агрегата АБ-1-0/230 напряжением 230 В.

    РПС-6 «Вектор» (1РЛ234) – станция разведки и радиолокационного противодействия на шасси ГАЗ-66-05 или 66-12 с кузовом К-66. Служила для поиска, обнаружения и пеленгования наземных и авиационных радиолокационных средств. Работала в диапазоне частот от 0,5 до 9,0 ГГц. Оснащалась вращающейся антенной, поднимавшейся над кузовом на высоту 1,4 или 2,8 м. Дальность обнаружения – до 60 км. Снаряженная масса – 5970 кг. Время перевода в рабочее положение – 45 минут.

    СА-9 (Ж-216) – авиатранспортабельная спецаппаратная на шасси ГАЗ-66-05 с кузовом К-66. К месту работы доставлялась обычно железнодорожным транспортом или на транспортном самолете Ан-22. В 1970-е годы выпускалась московским объединением «Пищемаш». В кузове имелись отсеки с рабочим оборудованием для шести человек персонала и металлическими шкафами со специмуществом, в состав которого входила печь для сжигания бумаг. Источниками питания служили автономные бензиновые агрегаты, вырабатывавшие переменный ток напряжением 220 В и постоянный ток в 24 В. Для отдыха личного состава в полевых условиях служили выносные палатки и гамаки. Максимальная скорость машины по шоссе составляла 80 км/ч, по грунтовым и булыжным дорогам – 20 – 40 км/ч. Полная масса – 5200 кг.

    Кроме указанных радиотехнических средств в кузовах К-66Н на шасси ГАЗ-66-05 монтировали однополосную коротковолновую радиостанцию Р-140-0,5 для связи в сетях сухопутных и ракетных войск, а на ГАЗ-66Б – облегченную десантную радиостанцию Р-141. Для управления различными системами вооружения использовались командно-штабные машины (КШМ) с различными радиотехническими средствами: 1В17 «Машина-Б» – подвижный комплекс управления артиллерийским огнем, 1В110-1 – КШМ командира артиллерийской батареи в кузове К-66Н с радиостанцией, визиром ориентирования, коммутатором и курсопрокладчиком, 1В110 «Береза» – машина управления системой залпового огня БМ-21В «Град-В» на шасси ГАЗ-66Б, КШМ с комбинированной радиостанцией Р-123М и автономным агрегатом электропитания для управления зенитно-ракетным комплектом С-300ПС на марше или при смене позиции. В кузове К-66Н на шасси ГАЗ-66-14 монтировалось также оснащение командно-штабной машины «Бриза-2» с коротко– и ультракоротковолновыми радиостанциями и телефонной связью.

    Еще более обширным был набор различных войсковых аппаратных спецсвязи: П-225М – модернизированный вариант аппаратной телефонной станции П-225 на шасси ГАЗ-63, размещенный в новом кузове АВС-2М на ГАЗ-66Э, П-226М1 – модернизированный вариант аппаратной уплотнения (засекречивания) проводных линий связи войсковых соединений на ГАЗ-63, переставленный на шасси ГАЗ-66АЭ и 66-05, П-236 – аппаратная полевых узлов связи на ГАЗ-66-05, П-238Т – комплексная аппаратная телеграфной связи на базе ГАЗ-66-05 с кузовом К-66, П-240Т – телефонный коммутатор на шасси ГАЗ-66-05 с глухим кузовом К-66 и автономным питанием от двух бензиновых агрегатов АБ-2/О-230, П-241Т и П-244Т – комплексные аппаратные телеграфной связи в кузове К-66 (1970 – 1975 гг.) и П-290М – аппаратная для измерения электрических характеристик полевого кабеля и усилительных пунктов.

    Средства обслуживания и ремонта

    Из-за сравнительно малой полезной нагрузки на шасси ГАЗ-66 с типовыми кузовами К-66 монтировалось лишь облегченное оборудование для обслуживания и текущего ремонта различных устройств и систем в полевых условиях, а также лабораторное оснащение. Одним из немногих средств технического обслуживания была серия мастерских М-3 для проверки и мелкого ремонта армейских радиостанций малой мощности, размещавшихся в высоких кузовах К-66 с тремя боковыми окнами. В 1965 году на вооружение приняли подвижную лабораторию контроля качества горюче-смазочных средств ПЛГ-2 с электрогенератором мощностью 4 кВт. Ее первые образцы располагались в опытном фургоне К-66 на шасси ГАЗ-66 с одноосным прицепом 1-АП-1,5. В течение одного дня четыре члена персонала лаборатории могли производить 3 – 4 полных анализа или 8 – 10 контрольных проб. Вариант ПЛГ-2М отличался набором оборудования и реактивов.

    На шасси ГАЗ-66Б с низкими кузовами К-66Н базировались авиадесантируемые ремонтно-механические мастерские МРС-ДАТ и РМ-ВДВ, входившие в состав парашютно-десантных батальонов. В высоких кузовах К-66 на серийных шасси ГАЗ-66 размещалось специальное оборудование для проверки состояния, технического обслуживания и ремонта различных систем вооружения. В число такой техники входили контрольно-проверочная машина 9В866 для переносных зенитно-ракетных комплексов «Игла», несколько вариантов серии 9В871 для переносных противотанковых ракетных комплексов «Фагот» и «Конкурс» на базе БРДМ-2, машины 9В915 и 9В915М для обслуживания зенитно-ракетных комплексов 9К35 «Стрела-10» и «Стрела-10М», также смонтированных на БРДМ-2. На шасси ГАЗ-66-12 устанавливали полевые лаборатории ПАЛ-70 и ПАЛ-МЛС, на ГАЗ-66-05 и 66-15 с лебедками – авиационную электротехническую лабораторию ЭТЛ-1.


    Машина 9В915М для обслуживания комплексов «Стрела-10М» в кузове К-66В на шасси ГАЗ-66-85.


    Автоцистерны и заправщики

    Программа легких средств перевозки различных жидкостей на шасси ГАЗ-66 простиралась от наиболее простых автоцистерн без насосного оборудования до более сложных авиационных систем для заправки летательных аппаратов одним или сразу несколькими видами топлива, горячими маслами и спиртом. Эту гамму возглавляла универсальная цистерна АВЦ-1,7 вместимостью 1700 л на шасси ГАЗ-66-01 для доставки воды в отдаленные подразделения и военные городки.

    ТЗ-2-66 – военный топливозаправщик со стальной цистерной вместимостью 2000 л на шасси ГАЗ-66-04 или 66-14. Принят на вооружение в октябре 1976 года и выпускался до 1988 года. Предназначался для транспортирования и заправки бензином или дизельным топливом автомобильной, бронетанковой и иной военной техники в полевых условиях. Снабжался вихревым насосом СВН-80 с приводом от коробки отбора мощности автомобиля. В комплект входили различные рукава, соединения, краны, топливные фильтры, электрическое и противопожарное оборудование и контрольно-измерительные приборы. Масса в снаряженном состоянии – 4190 кг, полная – 5800 кг. Экипаж состоял из одного водителя-оператора. На шасси ГАЗ-66Б со съемными лобовым стеклом, тентом над верхней и задней частью кабины и разборными дверями монтировался авиадесантируемый топливозаправщик ТЗ-2-66Д. Он выпускался небольшими партиями с середины 1960-х годов и официально был принят на вооружение только в октябре 1976 года.

    МЗ-66 – наиболее распространенный легкий многоцелевой автономный маслозаправщик на шасси ГАЗ-66Д и 66-04 с цистерной вместимостью 820 л и задним отсеком управления. Был разработан на Могилевском автозаводе под маркой МоАЗ-724, принят на вооружение в 1966 году и с 1971 года серийно выпускался Смоленским автоагрегатным заводом. Машина использовалась для транспортировки и заправки различными видами фильтрованных горячих технических масел автобронетанковой и авиационной техники в полевых или стационарных условиях, являлась штатным средством авиационно-технических частей и заправочных бригад системы материального обеспечения армий и фронтов. В задней кабине управления размещался шестеренный насос Ш-40-6 с карданным приводом от трансмиссии шасси, управление которым было возможно также из кабины водителя. Подогрев масла и поддержание в течение длительного времени заданной температуры осуществлялось при помощи нагревательной системы с форсунками, керосин в которые подавался под давлением при помощи собственного насоса. Время его разогрева до температуры 100° составляло 35 минут. В комплект маслозаправщика входили раздаточные рукава для одного или двух потребителей, счетчики расхода, фильтр тонкой очистки с никелевой сеткой, контрольные приборы и противопожарные средства. Снаряженная масса машины – 4880 кг, полная – 5800 кг. С 1985 года в производстве находился облегченный вариант МЗ-66А-01 с увеличенной до 900 л вместимостью цистерны и установкой ряда новых узлов (счетчик топлива, фильтры и др.). Его масса сократилась до 4710 кг.


    Десантируемый заправщик ТЗ-2-66Д на базе ГАЗ-66Б со съемными элементами кабины. 1976 год.


    ЗСЖ-66 – авиационный автономный заправщик специальными жидкостями на шасси ГАЗ-66-04 с низкопрофильным цельнометаллическим обогреваемым кузовом с десятью откидными дверцами (по четыре в боковинах и две задние), в котором размещались четыре раздельные емкости с собственными насосными и раздаточными системами. Принят на вооружение в 1972 году и с того же года серийно выпускался Куйбышевским заводом аэродромного оборудования «Старт». Вариант на базе ГАЗ-66-14 имел индекс ЗСЖ-66М. Машины использовались для заправки различной авиационной техники пусковым топливом (бензином), гидравлической жидкостью, маслами и масляными смесями, а также для их перемешивания и перекачки. Геометрическая емкость баков составляла: один для бензина – 270 л, один для гидравлической смеси – 115 л и два для авиационных масел и их смесей – по 215 л каждый. Все рабочие процессы осуществлялись при помощи шестеренчатых и поршневых насосов с отбором мощности от автомобиля или с собственными электромоторами, ток для которых вырабатывали генераторы с приводом от трансмиссии шасси. В состав заправщика входили пульты управления в задней части кузова или в кабине водителя, фильтры тонкой очистки, предохранительные и обратные клапаны, приемные и раздаточные рукава, контрольные приборы, счетчики жидкости и пробных отборов, автоматическая система пожаротушения и прожекторы. Снаряженная масса машины – 5430 кг, полная – 6030 кг.


    Заправщик спецжидкостями ЗСЖ-66 на шасси ГАЗ-66-04 с обогреваемым кузовом. 1972 год.


    ВСЗ-66 – авиационный водоспиртозаправщик на шасси ГАЗ-66-04 или 66-14, унифицированный с заправщиком ЗСЖ-66. Принят на вооружение 6 февраля 1973 года и с того же времени выпускался Махачкалинским машиностроительным заводом сепараторов. Служил для автономной заправки летательных аппаратов фильтрованным этиловым спиртом и 50-процентными водоспиртовыми растворами для систем охлаждения сверхзвуковых истребителей. Автомобиль был оборудован двумя емкостями на 250 л спирта и 650 л спиртовой жидкости с собственными электрическими центробежными насосами, получавшими энергию от генераторов с приводом валами отбора мощности от трансмиссии шасси. Разогрев жидкостей и поддержание их температуры обеспечивались автономным подогревателем ПЖД-600А, а для обогрева отсеков кузова служил дополнительный отопитель. В состав заправщика входили пульты управления, фильтры, системы безопасности, термометры, раздаточные рукава, краны и контрольные приборы. Собственная масса машины – 5030 кг, полная – 5950 кг.

    Автомобильная техника аэродромных служб

    Набор специальных средств наземных служб военных аэродромов разного уровня, базировавшихся на автомобилях ГАЗ-66, достаточно скуден и ограничивался носителями легкого аэродромного оборудования и буксировкой небольших летательных аппаратов. При этом следует упомянуть, что в начале 1990-х годов, в отсутствие специальной техники, на авианесущем крейсере «Адмирал Кузнецов» Северного флота использовался обычный грузовик ГАЗ-66 для буксировки палубных истребителей. К аэродромной технике относились аэродромный радиопеленгатор АПР-11 на шасси ГАЗ-66-04 с кузовом К-66Н и кодовый полноповоротный неоновый маяк КНС-4 с дистанционным управлением для визуального опознавания летчиками своего места посадки. Он работал от внешнего источника электроэнергии напряжением 380 В и обеспечивал постоянное или проблесковое горение и передачу кодовых сигналов по азбуке Морзе на дальностях до 90 км. К такой технике также относились аэродромные пожарные машины.

    Средства обеспечения ракетных комплексов

    С середины 1960-х годов ГАЗ-66 осваивал новую для советской автомобильной техники профессию обслуживания, обеспечения, охранения, испытания и управления различными мощными наземными подвижными ракетными комплексами. С 1964 года на шасси ГАЗ-66 с высоким кузовом К-66 и прицепом монтировали пункт управления ПУ-2М (9С445М) ракетной бригады тактического ракетного комплекса 9К52 «Луна-М» на колесных шасси Брянского автозавода. В их состав входили радиостанции, коммутатор, первый советский компьютер ВМ-3М1 и силовой блок. Впоследствии это оборудование устанавливалось на автомобиле ГАЗ-66-05, а на экспорт поступало на базе ГАЗ-66-75 и 66-85. С 1967 года для управления оперативно-тактическим ракетным комплексом 9К72 «Эльбрус» служила командно-штабная машина Р-142 на шасси ГАЗ-66Э или 66-05, затем – на ГАЗ-66-15 с кузовом К-66Н. В состав бригады по сборке головных частей ракет этого комплекса входила машина специальной аварийной команды САК на базе ГАЗ-66.

    Контрольно-проверочная машина 9В839 в кузове К-66В служила для технического обслуживания и испытания ракет 9М37М гусеничного зенитно-ракетного комплекса 9К35 «Стрела-10», а подвижная станция 9В921 с 1982 года использовалась для автоматизированных контрольно-испытательных работ по оборудованию гусеничной зенитной ракетно-пушечной установки 2С6 комплекса 2К22 «Тунгуска».


    Ракетный заправщик 5Л22 комплекса С-200 на базе ГАЗ-66-05 с низкопрофильным кузовом.


    Сектор заправочных средств ракетной техники представляли специально разработанные автоцистерны на шасси ГАЗ-66-04. Для обслуживания зенитно-ракетного комплекса С-200 служил заправщик ракетным топливом 5Л22 с оригинальным низкопрофильным кузовом округлых форм. В его передней части размещались цистерны и насосное оборудование, а в заднем отсеке находилось помещение для экипажа с широкими боковыми окнами и еще двумя полукруглыми окошками в покатых боковинах крыши. Для заправки этого комплекса окислителем служила машина 5Л62 с таким же кузовом. С середины 1960-х годов на вооружении состояла перекачивающая станция ракетного топлива ПСК-50М на шасси ГАЗ-66А, первоначально базировавшаяся на ГАЗ-63 и впоследствии переставленная на автомобили ГАЗ-66-02 и 66-04 со специальным низкопрофильным каркасным кузовом с боковыми и задними откидными дверками. Она использовалась для перекачивания составных частей топлива на полевых складах и снабжалась модернизированным центробежным насосом НКТ-50 производительностью 50 м3/ч с приводом от автомобиля и новым вспомогательным поршневым насосом НП-4Д с ручным приводом или от раздаточной коробки шасси, а также новыми фильтрами с тонкостью очистки 20 мкм. Снаряженная масса машины возросла до 5350 кг.


    Перекачивающая станция ракетного топлива ПСК-50М на шасси ГАЗ-66-04 со стальным кузовом.


    Для охраны объектов РВСН с середины 1980-х годов выпускалась боевая машина дежурных сил БМДС-1 в типовом кузове К-66 с шестью боковыми окнами на шасси ГАЗ-66-12 или 66-15. Внутри него размещались продольные сиденья с ремнями безопасности на 8 – 10 человек личного состава, пирамида для легкого вооружения и ящики для имущества группы разведки, боеприпасы, переговорное устройство с кабиной и шанцевый инструмент. Питание электрооборудования машины осуществлялось от внешней сети.

    Машины войск химической защиты

    С началом производства грузовика ГАЗ-66 на его шасси устанавливалось несущественно модернизированное химическое оборудование, разработанное еще для ГАЗ-51, ГАЗ-63 и ЗИЛ-164. К нему относилась доработанная компактная пароэлеваторная дезинфекционно-душевая установка ДДА-53Б, а многоцелевая дезинфекционная установка Комарова ДУК-1, базировавшаяся к тому времени на шасси ГАЗ-52, параллельно монтировалась и на ГАЗ-66. В апреле 1962 года на вооружение была принята дезинфекционно-душевая установка ДДА-2 на шасси ГАЗ-66 для войсковых санитарно-эпидемиологических подразделений и частей гражданской обороны, разработанная ранее для грузовика ЗИЛ-164. Ее модернизированный более компактный вариант ДДА-3 для ГАЗ-66 отличался уменьшенным до 2,4 м3 объемом дезинфекционных камер. На 66-м шасси базировалась модернизированная дымовая машина ТДА-М, изначально созданная для ГАЗ-63, а также радиационно-химическая мастерская ПРХМ-1М. Во второй половине 1960-х годов путем доработки модели ДДА-53Б была создана наиболее совершенная и распространенная станция ДДА-66, ставшая «классикой» среди машин такого назначения.


    Машина ТДА-М для постановки дымовых завес путем испарения специальной смеси.


    ДДА-66/66П – эффективные дезинфекционно-душевые установки на шасси ГАЗ-66. Первый вариант ДДА-66 на автомобиле ГАЗ-66-01 был принят на вооружение в августе 1968 года, второй модернизированный ДДА-66П монтировался на шасси 66-11. Их изготовлением занимался пермский завод «Автомедтехника». Установки широко использовалась в войсковых санитарно-эпидемиологических подразделениях и в частях Гражданской обороны. Они служили для дезинфекции и дезинсекции одежды, обуви, белья и постельных принадлежностей пароформалиновым и паровоздушным методами, а также для помывки людей в полевых условиях в любое время года. Их оборудование размещалось в специальном прямоугольном сварном цельнометаллическом кузове с задними откидывавшимися панелями и тремя отделениями – котельная с паровым котлом и бойлером, отсек с дезинфекционной камерой и грузопассажирское помещение для персонала. Помывка людей осуществлялась подогретой водой через душевые сетки в палаточных помещениях или под открытым небом. Пропускная способность при благоприятных погодных условиях достигала 48 человек в час. Полная масса установок – 6080 кг. Время подготовки к работе летом – 30 минут, зимой – 1 час. Установка ДДА-66П параллельно базировалась на шасси ЗИЛ-130.

    ПРХМ-1М – подвижная радиационно-химическая мастерская на шасси ГАЗ-66-02 или 66-12 с кузовами К-66 и одноосным прицепом. Служила для проведения технического обслуживания и ремонта вооружения химических войск, средств защиты, приборов радиационной и химической разведки. Кузов был оборудован верстаками, контрольным оборудованием, специальными приспособлениями, принадлежностями и расходными материалами, а в прицепе размещался бензоэлектрический агрегат АБ-4-0/230. Снаряженная масса мастерской с прицепом – 7100 кг. Другой вариант МРХПО-66 собирал брянский завод № 111.

    Инженерная техника

    В отличие от других видов военных машин инженерная техника на шасси ГАЗ-66 не унаследовала профессии ГАЗ-63, а создавалась целиком и полностью для установки на серийные или доработанные шасси грузовиков 66-го семейства, а также в первый и последний раз базировалась на автопоездах с седельными тягачами на шасси ГАЗ-66.

    БМ-202 – многоцелевая самоходная бурильная (бурильно-крановая) машина, смонтированная на съемном подрамнике с гидроопорами в задней части кузова серийных бортовых автомобилей ГАЗ-66-02 или 66-12 с лебедками. Использовалась в инженерных войсках для производства разнообразных буровых работ на глубину до 2 м при установке различных опор и поиске воды. Привод бура был механическим от трансмиссии шасси, а его заглубление осуществлялось посредством гидросистемы. Оборудование установки позволяло за 10-часовой рабочий день выполнять до 200 скважин или ям диаметром 0,35 – 0,5 м. Модернизированный вариант БМ-302 снабжался буром диаметром 0,8 м, способным проделывать скважины глубиной до 3 м. Экипаж обеих машин состоял из двух человек, максимальная транспортная скорость составляла 90 км/ч. Параллельно с 1983 года для инженерных работ выпускалась буровая установка УГБ-1ВС двойного назначения с автономным силовым агрегатом.

    ВФС-2,5 – войсковая фильтровальная станция производительностью 2,5 м3 воды в час, состоявшая на вооружении инженерно-саперных рот мотострелковых или танковых полков. Размещалась в кузове К-66Н на шасси ГАЗ-66-11 с одноосным прицепом-фургоном. Предназначалась для очистки воды от естественных загрязнений, обеззараживания, обезвреживания и дезактивации. Эти процессы осуществлялись при помощи фильтров с антрацитовой крошкой или активированным углем и бактерицидных ламп. Продолжительность работы на возимом запасе реагентов – 100 ч. Для перекачивания и раздачи воды служили электрические насосы, получавшие энергию от бензоэлектрического агрегата АБ-8-Т/230М на прицепе, собственная мотопомпа, трубопроводы, арматура и мягкие емкости. Время развертывания и свертывания станции – 40 минут. Расчет станции – три человека.


    Бурильная машина БМ-202 на грузовике ГАЗ-66-02 с гидравлическими опорами.


    Раскладной понтон десантируемого парка ДПП-40 на шасси ГАЗ-66АЭ с лебедкой. 1967 год.


    ДПП-40 – десантируемый понтонный парк грузоподъемностью 40 т для советских ВДВ, смонтированный на автомобилях серии 66. Предназначался для посадочного или парашютного десантирования и создания в автономном режиме мостовых и паромных переправ в отдаленных районах, в том числе в тылу противника. По поручению Управления инженерных войск разрабатывался в конце 1950-х и начале 1960-х годов в КБ Навашинского машиностроительного завода под руководством главного конструктора Ю. А. Латкина. В этом парке впервые была оптимально решена задача достижения высокой прочности и надежности переправы при минимальных массе и габаритах его отдельных элементов и автомобилей-носителей, десантировавшихся вместе с установленными на них понтонными звеньями. Первые образцы парка монтировали на авиадесантируемых шасси ГАЗ-66Б с открытой кабиной. Впоследствии их сменили серийные автомобили ГАЗ-66АЭ, 66-02 и 66-05 с закрытой цельнометаллической кабиной и лебедкой, приспособленные к парашютному десантированию на платформе ПП-128-5000. В 1960-е годы парк был испытан, рекомендован к серийному производству и принят на вооружение ВДВ.

    Главной составной частью парка ДПП-40 являлись герметичные металлические понтоны, выполненные из высокопрочного алюминиево-магниевого сплава. Их собирали из складных звеньев, состоявших из одной средней и двух крайних секций и дополненных двумя пневматическими поплавками. Все имущество перевозили на 32 доработанных автомобилях ГАЗ-66, снабженных наклонными грузовыми платформами, механическими лебедками для вытаскивания понтонов из воды и компрессором для накачивания поплавков. Для их привода использовали дополнительные коробки отбора мощности, выпускавшиеся механическим заводом «Восход» из города Павлово-на-Оке. На каждые два звена ДПП-40 приходился один лодочный мотор «Вихрь-М». Из материальной части парка за 40 – 50 минут можно было собрать наплавной 40-тонный мост длиной 128 м с шириной проезжей части 4,2 м, допускавший проезд колесной и гусеничной техники со скоростью от 10 до 20 км/ч. Другим вариантом переправы были моторные паромы грузоподъемностью 20 или 40 т и длиной 8 или 16 м, состоявшие из двух и четырех звеньев соответственно. Время их сборки составляло 12 – 15 мин.

    САРМ/САРМ-М – средний автодорожный разборный мост в базовом и модернизированном исполнениях, принятых на вооружение в 1964 и 1982 годах соответственно. Для доставки комплекта имущества моста САРМ общей массой 252,2 т по основным дорогам и на местности требовалось 42 седельных тягача ГАЗ-66 со специальными одноосными полуприцепами, для моста САРМ-М массой 350 т – 54 автопоезда. Мосты предназначались для создания новых и восстановления разрушенных высоководных мостов на тыловых военно-автомобильных дорогах, выпускались Каширским заводом металлоконструкций и отличались комплектацией. Из них можно было составить одно– или многопролетные мосты длиной до 200 м и шириной до 7,2 м для одно– или двухстороннего движения. В мостовые расчеты входили 345 человек. О происхождении и особенностях тягачей на шасси ГАЗ-66 в военных документах не упоминается. Учитывая, что седельные машины ГАЗ-66П были изготовлены только в опытных образцах, их практическое использование для данной цели можно считать чисто теоретическим. Кроме них для транспортировки имущества мостов САРМ применяли бортовые грузовики ЗИЛ-130 и ЗИЛ-131, а также седельные тягачи КамАЗ-5410.

    Боевая техника

    Самыми оригинальными советскими легкими боевыми системами до сих пор остаются уникальные авиадесантируемые системы залпового огня «Град-В» с транспортными машинами к ним, смонтированные на шасси ГАЗ-66Б. К другим машинами этой группы на обычных «наземных» автомобилях ГАЗ-66 можно отнести транспортно-заряжающую машину опытного тактического ракетного комплекса «Резеда» образца 1965 года на бронетранспортере БТР-60П.

    БМ-21В «Град-В» – облегченная авиадесантируемая 12-зарядная реактивная система залпового огня 9К51В с пусковой установкой 9П125 на шасси ГАЗ-66Б второго поколения. Разработана в ГУНПП «Сплав» на основе 40-ствольной системы БМ-21 «Град» для автомобилей «Урал» и принята на вооружение дивизий ВДВ СССР в 1967 году. Базовый автомобиль снабжался регулированием давления в шинах, съемной рамой лобового окна с узкими угловыми стеклами, разборными боковыми дверями, складным брезентовым тентом в верхней и задней частях кабины, а также задними выносными механическими домкратами и двумя топливными баками вместимостью 300 и 60 л. В его задней части на поворотном столе монтировалась подъемная артиллерийская часть с 12 трубчатыми направляющими для пуска реактивных осколочно-фугасных снарядов М-21ОФ калибра 122,4 мм на дальность более 20 км. Время одного залпа составляло 6 с, а ручной перезарядки всей установки – 5 минут. В комплект боевой машины с экипажем из двух человек входили радиостанция Р-105М, инфракрасный прибор ночного видения, электромегафон и огнетушители. Ее снаряженная масса не превышала 6 т. Габариты машины в транспортном положении – 5655x2400x2440 мм. Максимальная скорость движения – 85 км/ч. Запас хода – 875 км. На шасси ГАЗ-66Б также монтировалось оборудование авиадесантируемой транспортной машины 9Ф37В для одновременного подвоза 24 реактивных снарядов к пусковой установке «Град-В».


    Авиадесантируемая 12-зарядная система залпового огня БМ-21В «Град-В» на автомобиле ГАЗ-66Б.


    Санитарные машины и автобусы

    Опыт разработки и изготовления опытных кузовов-фургонов в середине 1960-х годов позволил военному заводу № 38 выйти в лидеры по созданию более рациональных и практичных специальных армейских полноприводных пассажирских и санитарных автобусов вагонной компоновки на шасси ГАЗ-66. Их мелкосерийное изготовление осуществлялось другими военными предприятиями. В 1970 – 1980-е годы им на смену пришли упрощенные автобусы с доработанными типовыми кузовами-фургонами. На базе ГАЗ-66 монтировали также специальное медицинское оборудование войсковых пунктов первой помощи.


    Санитарный автобус АС-66 на базе ГАЗ-66 с кузовом К-66 для доставки 18 раненых. 1965 год.


    АС-66 (1964 – 1987 гг.) – армейский санитарный автобус упрощенной конструкции на шасси ГАЗ-66 трех разных поколений с доработанным типовым кузовом-фургоном К-66. В середине 1960-х годов был разработан на 38 заводе для замены санитарных машин АС-3 и затем выпускался Центральным авторемонтном заводом (ЦАРЗ) № 172 в Воронеже. Служил для сбора и эвакуации раненых с мест военных действий, оказания им первой помощи и доставки в крупные лечебные центры в любое время суток и в любых климатических условиях. Его кузов снабжался фильтровентиляционной установкой, отопителем, переговорным устройством с кабиной, одной боковой дверью и двумя задними распашными дверями. Он имел три варианта размещения раненых: 6 – 9 человек на носилках, установленных в два или три яруса, и еще 4 – 10 сидячих раненых или 18 человек на продольных сиденьях, включая медперсонал. Установка кузова на шасси с системой подкачки позволила повысить плавность хода за счет снижения внутреннего давления в шинах. Длина автобуса составляла 6185 мм, высота – 3260 мм. Максимальная скорость – 90 км/ч.

    38АС (1965 – 1976 гг.) – специальный армейский авиатранспортабельный многоцелевой автобус оригинальной конструкции вагонной компоновки на шасси ГАЗ-66 для перевозки личного состава и медицинских целей. Был спроектирован и изготовлен в опытных образцах на 38 заводе. Небольшими партиями с 1967 года автобус собирал воронежский ЦАРЗ № 172, а с 1974 года – молдавский военный авторемонтный завод № 778 в Бендерах. Основным являлось шасси ГАЗ-66-04 с системой подкачки шин, экранированным электрооборудованием и гидроамортизаторами в подвеске. На нем монтировали модный и эффектный по тем временам обтекаемый цельнометаллический кузов с панорамными лобовыми стеклами, форточками над четырьмя боковыми окнами, системами отопления, освещения и принудительной вентиляции, пенопластовой теплоизоляцией и перегородкой с дверью между кабиной и салоном. Внутри выдвинутой вперед массивной передней части кузова под упрощенной облицовкой скрывалось поперечно установленное запасное колесо, а за ним размещался моторный отсек. Для обслуживания и ремонта двигателя служила особая система его выдвигания вперед по роликам из моторного отсека, при этом «запаску» демонтировали с помощью специального устройства. Базовым исполнением являлся пассажирский вариант с одной боковой дверью для доставки 19 человек личного состава на двойных мягких сиденьях, второй санитарный автобус АМС-38 с дополнительной задней дверью имел восемь посадочных мест и подвесные носилки для перевозки семерых лежачих раненых. Оригинальные машины имели снаряженную массу 4445 кг, полную – 6120 кг и габаритные размеры 6230x2500x3680 мм. Их максимальная скорость достигала 85 км/ч. В общей сложности автобусов серии 38АС было собрано около 6 тыс. единиц.


    Многоцелевой автобус 38АС вагонной компоновки на автомобиле ГАЗ-66-04. 1976 год.


    АПП-66 (1974 – 1987 гг.) – серия модернизированных армейских многоцелевых пассажирских автобусов вагонной компоновки на шасси ГАЗ-66-01 и 66-11. Они были разработаны военным предприятием № 38 и выпускались заводом № 172, представляя собой упрощенные, более удобные и практичные исполнения автобусов 38АС. Машины АПП-66 снабжались новым цельнометаллическим кузовом угловатых форм с широкой плоской передней стенкой с укороченным передком, плоскими лобовыми и узкими угловыми стеклами кабины в стиле базовых грузовиков, повышенной площадью остекления с увеличенной высотой боковых окон без форточек. Запасное колесо хранилось в отсеке под пассажирским салоном. Версии разных лет выпуска внешне отличались деталями передней облицовки. Вариант начала 1980-х годов имел снаряженную массу 4870 кг, полную – 6790 кг и развивал скорость по шоссе 65 км/ч. По итогам испытаний, проведенных осенью 1984 года в 21 НИИИ, было установлено, что автобус переутяжелен на 17,2% от максимальной допустимой нагрузки на шасси, шумность в салоне слишком высока, проходимость недостаточна, обзорность с места водителя и доступ к силовому агрегату ограничены. Несмотря на это, таких машин было собрано около 800 единиц.


    Бескапотный автобус АПП-66 с цельнометаллическим кузовом на шасси ГАЗ-66-01. 1983 год.


    С 1987 года воронежский завод № 172 изготовлял так называемое универсальное транспортное средство ТС-3293 с остекленным кузовом от вахтовой машины двойного назначения для перевозки 18 пассажиров. Его вариантами являлись грузопассажирский автомобиль ТС-32931 с задним грузовым отсеком и задней двухстворчатой дверью и санитарный автобус АС-66-01МТ, также оборудованный задним входом в салон. Габаритные размеры таких машин составляли 5655x2342x2740 мм.

    В июле 1971 года на снабжение была принята автоперевязочная АП-2 на шасси ГАЗ-66-11/12 со специальным кузовом повышенного объема, созданным на основе фургона К-66В. Ее изготовлением занимался саранский завод «Медоборудование». Машина снабжалась механизированным перевязочным столом с электрическим и ручным приводом, хирургическим и реанимационным оснащением, рабочими местами для медперсонала, системами освещения, отопления, вентиляции и водоснабжения. При большом количестве раненых была предусмотрена установка каркасных палаток снаружи машины на 14 носилочных мест. С 1986 года на вооружении состоял подвижный комплекс медицинского пункта полка ПКМПП-01, размещавшийся на двух автомобилях ГАЗ-66-12 с кузовами К-66 и служивший для оказания в полевых условиях первой медицинской помощи большому числу раненых. Еще два грузовика ГАЗ-66 перевозили палатки, мебель, тяжелое оборудование и буксировали одноосные прицепы с электростанциями мощностью по 4 кВт. Комплекс позволял одновременно оказывать помощь 42 раненым, обслуживающий персонал состоял из 12 человек.

    Автомобили продовольственной службы

    АФХ-66 – войсковой автомобиль-фургон с низкопрофильным кузовом для перевозки хлеба и хлебобулочных изделий в плохих дорожных условиях. По общей конструкции был идентичен фургонам на шасси ГАЗ-53А. С 1975 года выпускался брянским военным заводом № 111 и монтировался на шасси ГАЗ-66-01 или 66-11. Для перевозки груза служили 92 лотка, позволявшие доставлять 1473 кг хлеба. Полная масса машины – 5735 кг.

    АФК-66 – войсковой комбинированный автомобиль-фургон с низкопрофильным металлическим кузовом для одновременной перевозки хлебобулочных изделий и охлажденных или замороженных продуктов. Принят на вооружение в апреле 1980 года. Его также выпускал завод № 111, а основной базой являлись шасси ГАЗ-66-01 и 66-11. Для доставки продуктов общей массой 1428 кг служили 68 лотков, на которых можно было укладывать 1078 кг хлеба и 350 кг скоропортящихся изделий. Полная масса машины – 5750 кг.


    Фургон АФК-66 на базе ГАЗ-66-11 для доставки хлеба и замороженных продуктов. 1985 год.


    КА-125 – войсковая кухня автомобильная в специальном кузове на шасси ГАЗ-66-01 или 66-11. Служила для приготовления горячей пищи в полевых условиях на стоянке и обеспечения питанием до 125 человек личного состава. В ее состав входили два варочных котла для первых и вторых блюд с рабочей емкостью 80 и 45 л, котел-кипятильник на 110 л и жарочная плита, работавшие на керосине, дизельном топливе или на дровах. Общая вместимость топливных баков для жидкого горючего составляла 60 л. Для размещения мест для питания служили палатки с легкой складной мебелью. Полная масса автокухни – 5710 кг.

    С 1975 года на автомобиле ГАЗ-66 монтировалась также подвижная армейская столовая конструкции 111-го завода, идентичная по назначению и конструкции модели СА-32 на шасси ЗИЛ-131.

    Прочая военная автотехника

    Состав прочей военной техники на шасси ГАЗ-66 не менее обширен, чем перечень основных армейских машин. Среди такой автотехники были топопривязчики, метеорологические комплексы, окрасочная станция, многочисленные автоклубы и войсковые кинопередвижки.

    ГАЗ-66Т (1Т12) – серия топографических привязчиков, выпускавшихся для разных нужд с середины 1960-х годов на шасси ГАЗ-66 различных моделей с высокими кузовами серии К-66. Все они имели обобщенное наименование ГАЗ-66Т и выпускались в нескольких модификациях от 1Т12 до 1Т12-2М-2. Их главным изготовителем являлся сафоновский завод «Гидрометприбор». Они применялись для определения координат воинских формирований и прокладывания путей сообщения, снабжались специальной навигационной аппаратурой, средствами ориентирования и радиостанциями. С 1967 года топопривязчик 1Т12-2М входил в состав ракетного комплекса 9К72 «Эльбрус», а затем – зенитных ракетных комплексов С-300ПС, С-300ПМ и С-300ПМУ-1.

    Полевая окрасочная станция ПОС на шасси ГАЗ-66-01 с застекленным кузовом К-66 служила для нанесения в полевых условиях маскировочной окраски на боевую технику, вооружение и военные сооружения. Работу оборудования обеспечивали две компрессорные установки, 10 пистолетов-распылителей и передвижная электростанция на одноосном прицепе. На различных типах шасси ГАЗ-66 базировались походные клубы ПАК-70 образца 1970 года в фургоне КУНГ-2 и ПАК-89М образца 1989 года в кузове К-66. В них имелись помещения для отдыха со столами для игр, тумбами, стульями и диванами, библиотека-передвижка, фотолаборатория, радио– и кинопроекционная аппаратура. В верхней части задней стенки кузова монтировали распашные створки, позволявшие развернуть экран с защитной наружной шахтой для дневного показа кинофильмов. На крыше машин устанавливали антенну и громкоговорители. Питание всех электрических приборов осуществлялось от собственного бензинового генератора переменного тока.

    МОСКОВСКИЙ АВТОЗАВОД ИМЕНИ И. А. ЛИХАЧЕВА (ЗИЛ)

    В 1960-е годы Московский автозавод имени И. А. Лихачева вышел на светлый путь серийного производства новых представительских легковых машин и семейства унифицированных народно-хозяйственных и военных грузовиков самостоятельной разработки. Они стали лучшими советскими автомобилями, символами неподдельного энтузиазма и гордостью тружеников Страны Советов времен завершения социалистического строительства, грандиозных побед в космосе и радужной перспективы скорого вхождения в коммунизм. В 1964 году закончилась крупнейшая за всю историю завода четвертая реконструкция, позволившая поставить на конвейер принципиально новый грузовик ЗИЛ-130 третьего поколения и самый распространенный и наиболее удачный советский армейский автомобиль ЗИЛ-131. К тому времени на ЗИЛе проводилась также скрытая от посторонних глаз активная работа по созданию первых отечественных трех– и четырехосных специальных военных машин и автопоездов высокой проходимости. За заслуги перед Родиной в начале 1971 года завод был награжден третьим орденом Ленина и летом преобразован в Производственное объединение ЗИЛ (ПО ЗИЛ), включавшее 17 специализированных предприятий в разных регионах страны и ставшее одним из пяти крупнейших промышленных предприятий Советского Союза.

    ЛЕГКОВЫЕ И ПАРАДНЫЕ АВТОМОБИЛИ

    ЗИЛ-114/117

    (1967-1983 гг.)

    В создании новых советских представительских машин высшего класса для государственной, партийной и военной верхушки СССР завод впервые за всю свою историю отошел от иностранного заимствования и самостоятельно создал новые строгие формы своих автомобилей ЗИЛ-114 и ЗИЛ-117. По законам того времени их внешность и интерьер с 1963 года создавали не только дизайнеры и инженеры, но и представители министерств, ведомств, научных институтов и правительственных гаражей. В конце 1967 года завод приступил к сборке очередного 7-местного лимузина ЗИЛ-114 с удлиненной до 3880 мм колесной базой, ставшего одним из самых крупных, тяжелых и длинных легковых автомобилей своего времени. Его габаритная длина достигала 6305 мм, а масса в снаряженном состоянии – 3085 кг. Технической базой оставалось рамное шасси, на котором устанавливали еще более мощные, сложные и совершенные агрегаты: верхнеклапанный бензиновый двигатель V8 (6,96 л, 280 л.с.) с размерностью 108x95 мм и степенью сжатия 9,5, автоматическая двухпозиционная трансмиссия, передняя торсионная подвеска и все вентилируемые дисковые тормоза. Новый силовой агрегат для машин 114-й серии относился ко второму поколению двигателей V8, которые разрабатывались в дефорсированном варианте ЗИЛ-375 еще с середины 1950-х годов для установки на перспективные армейские грузовики «Урал-375» и специальные четырехосные военные шасси для монтажа ракетного вооружения. Легковые машины ЗИЛ-114 собирали вручную, детали кузова выбивали по формам, покрывали оловом и 13 слоями краски. В парадах они не участвовали, и их военное назначение ограничивалось лишь доставкой высших военных чинов. Правда, в 1969 – 1971 годах для спецслужб были построены варианты 114К с люком в крыше, а в 1976 – 1978 годах – несколько машин сопровождения 114Е с экранированным электрооборудованием и средствами спецсвязи. С 1971 года на базе ЗИЛ-114 выпускался более компактный и скромный 5-местный седан ЗИЛ-117 с укороченной до 3300 мм базой, служивший машиной сопровождения и средством передвижения спецслужб. Вариант 117Е являлся экранированным лимузином, а для парадных целей предназначались 2-дверные кабриолеты 117В, выпущенные в 1973 – 1979 годах в нескольких экземплярах, включая вариант 117ВЕ с экранированным электрооборудованием. В их комплектацию входили радиостанция, поручень центрального расположения, двухмикрофонная стойка на месте переднего пассажира и флагштоки на передних крыльях. Максимальная скорость достигала 190 км/ч.


    Парадный кабриолет ЗИЛ-117В с микрофонной стойкой на месте переднего пассажира. 1973 год.


    ГРУЗОВЫЕ АВТОМОБИЛИ

    В 1960-е годы Московский автозавод начал выпускать свои лучшие грузовики ЗИЛ-130 и ЗИЛ-131, разработанные под руководством главного конструктора А. М. Кригера. В них воплотились высшие достижения советской научно-технической и дизайнерской мысли, уже целиком не копировавшие иностранные прототипы. К моменту начала производства эти машины находились на мировом уровне. Их создание и постановка на конвейер, сопряженные с проведением очередной реконструкции завода и строительства нового современного сборочного корпуса, проходили слишком долго и трудно. Зато в процессе разработки новой техники большинство агрегатов были успешно испытаны на других серийно выпускавшихся в то время автомобилях, что позволило наладить выпуск довольно совершенных, качественных и надежных машин. С запуском серийного производства обеих моделей накал опытно-конструкторских работ в военной сфере заметно спал. Важную роль в этом сыграли бесперспективность дальнейшего развития бронетранспортеров БТР-152 и передача на Брянский автозавод серийного изготовления специальных четырехосных шасси для ракетовозов, разработанных в СКБ ЗИЛ.

    ЗИЛ-130

    (1962-1994 гг.)

    1 октября 1964 года Московский автозавод, наконец, приступил к серийному производству своего 4-тонного народнохозяйственного грузового автомобиля ЗИЛ-130, ознаменовавшего новый важный этап поступательного развития предприятия. Разработка этой машины фактически началась еще в 1953 году с создания более мощного и грузоподъемного варианта ЗИС-150, известного как ЗИС-150М или ЗИС-125. Его испытания сразу же привели к пониманию, что почти исчерпавший себя 6-цилиндровый двигатель уже непригоден для перспективного грузовика. Так началась разработка принципиально нового силового агрегата, за которым потянулись проблемы с созданием всего набора новых узлов и деталей будущего автомобиля. В 1956 году проект новой заднеприводной машины получил индекс ЗИЛ-130, и на следующий год первым появился прототип ЗИЛ-130Л с прежним рядным 6-цилиндровым мотором. Первый образец с новым двигателем V8 был создан только в 1959 году и поступил на испытания. А затем начался длительный цикл доводок, доработок, очередных испытаний, освоения и организации производства нового автомобиля и его агрегатов. Параллельно с этими процессами выпускались обновленные грузовики серий ЗИЛ-164 и ЗИЛ-157, на которых прошли эксплуатационные испытания все основные узлы трансмиссии и ходовой части. Первая пробная партия новых грузовиков была собрана в 1962 году.

    Грузовик ЗИЛ-130 впервые в истории Московского автозавода получил передовой верхнеклапанный 8-цилиндровый V-образный карбюраторный двигатель (5969 см3, 150 л.с.) с центробежным масляным фильтром и генератором переменного тока, мощность которого сразу в 1,5 раза превысила эти значения прежних 6-цилиндровых моторов. Унифицированный с мотором легкового автомобиля ЗИЛ-111, он имел те же диаметр цилиндров и ход поршней (100x95 мм), но его степень сжатия была уменьшена до 6,5. На автомобиле с колесной базой 3800 мм устанавливали сухое однодисковое сцепление, синхронизированную 5-ступенчатую коробку передач, двойную главную передачу с цилиндрическими и коническими шестернями со спиральными зубьями, рессорную подвеску с телескопическими гидроамортизаторами и пневматический привод барабанных тормозов. На автомобиле впервые появились гидравлический усилитель рулевого механизма и достаточно комфортная 3-местная кабина с эффективными системами вентиляции и отопления, панорамным лобовым стеклом и капотом аллигаторного типа. Поначалу ее дизайн с крупными декоративными элементами облицовки и козырьками над фарами был признан революционным, хотя и имитировал внешность большинства американских капотных грузовиков тех лет. На машине стояли шины размером 9,00 – 20 и деревянная грузовая платформа с металлическими поперечными балками пола, тремя откидными бортами и инструментальным ящиком над 170-литровым топливным баком со смещенной в сторону горловиной. Грузоподъемность серийного ЗИЛ-130 первого выпуска на разных видах дорожного покрытия находилась в пределах 4,0 – 5,5 т, с ноября 1965 года она составила 5 т для всех видов дорог. Грузовик имел снаряженную массу 4300 кг, мог буксировать прицеп массой 8 т, развивал максимальную скорость 90 км/ч и расходовал 26,5 л бензина на 100 км. Его основными вариантами двойного назначения были бортовой автомобиль 130А для буксировки прицепов, 4,5-тонный строительный самосвал ЗИЛ-ММЗ-555 и седельный тягач 130В с укороченной до 3300 мм колесной базой, служивший для работы с полуприцепами полной массой 12,5 т.


    Армейский вариант грузовика ЗИЛ-130 со специальным кузовом и тентом. 1964 год.


    В ходе производства автомобиля ЗИЛ-130 его конструкция постоянно совершенствовалась. Первые несущественные изменения произошли уже в 1966 и 1972 годах: инструментальный ящик был перемещен к задним колесам, заливная горловина находилась по центру топливного бака, чуть сокращена высота бортов. Позднее в конструкции машины произошли более серьезные изменения. В новом сборочном корпусе выпускался усиленный 6-тонный бортовой вариант 130-76 (1976 – 1984 гг.) с модернизированными узлами и новыми шинами. С 1978 года на нем использовалась измененная облицовка радиатора с двумя рядами из десяти узких горизонтальных отверстий и подфарниками, размещенными над фарами без козырьков, с апреля 1979 года устанавливалась одноступенчатая гипоидная главная передача. Эту же облицовку имела и обновленная модель 130-80 с модернизированной тормозной системой, выпускавшаяся с августа 1984 года. Последняя модернизация относилась к машине 431410 (1986 – 1994 гг.), получившей ряд узлов от новой дизельной грузовой гаммы 4331. Ее двигатель с повышенной степенью сжатия снабжался новыми головками блоков цилиндров, системами питания и электрооборудования, а двухконтурный тормозной привод на передние и задние колеса был заимствован от автомобилей КамАЗ. Все эти изменения в базовых грузовиках соответствовали и их основным версиям, а также нескольким экспортным исполнениям. В августе 1974 года Читинский автосборочный завод наладил сборку северного исполнения 130С с жидкостным предпусковым подогревателем двигателя, коробкой отбора мощности, утепленной кабиной с двойным остеклением и передней лебедкой. С сентября 1992 года ЗИЛ-431410 выпускал Уральский автомоторный завод (УАМЗ), собравший до 2006 года 13 767 таких машин. От автомобилей московского производства они отличались кабиной и оперением от армейского грузовика ЗИЛ-131. До 31 декабря 1994 года на ЗИЛе было изготовлено 3 388 312 машин 130-й серии.

    Военные варианты и оснащение на шасси ЗИЛ-130

    В Советских Вооруженных Силах и в армиях социалистических и союзных стран все серийные автомобили ЗИЛ-130 применялись в достаточно больших количествах как замена прежним грузовикам ЗИС-150 и ЗИЛ-164. Они также использовались в основном в бортовых вариантах на общих транспортных операциях для обеспечения тыловых перевозок, доставки военнослужащих и армейского оборудования по дорогам общего пользования, транспортировки элементов тяжелых мостовых переправ и переносного зенитно-ракетного комплекса «Джигит». Доработанные военные исполнения оснащались деревянными платформами с дополнительными надставными бортами, тентом и продольными съемными скамьями для боевого расчета. В их комплект входили фары со светомаскировочными козырьками СМУ, ящик для документов и стойка для личного оружия в кабине, дегазационные комплекты, шанцевый инструмент и огнетушитель. Иногда автомобили оснащали двумя топливными баками и дополнительными навесными канистрами для бензина или воды. Для многодневной работы на дальних транспортных операциях под грузовой платформой вместо запасного колеса устанавливалась походная газовая кухня КГ-40. На грузовиках ЗИЛ-130 продолжились работы с использованием навесных направляющих катков небольшого диаметра для движения по железнодорожным рельсам.

    Шасси ЗИЛ-130 всех выпусков служили для монтажа простых надстроек без привода рабочих органов, не предназначенных для работы на местности. С 1986 года для этой цели использовалось новое шасси 431412. Различное радиооборудование монтировали в типовых кузовах-фургонах КМ-130 на шасси серии 130Е (130Е, 130Е-76, 130Е-80) с экранированным электрооборудованием. Обычно средства связи и управления работали в стационарном режиме и чаще всего применялись в наземных службах военных аэродромов. Для перевозки более крупных и тяжелых инженерных грузов в войсках применяли седельные тягачи серии 130В, в которую входили упрощенные версии 130В1, 130В1-76 и 441510 с простой главной передачей. Самосвалы серии ЗИЛ-ММЗ-555 использовались в инженерно-строительных подразделениях.

    Радиотехнические средства связи и уравления

    Самую обширную гамму военных машин на автомобилях ЗИЛ-130 составили различные радиотехнические средства, смонтированные на экранированных шасси 130Е и предназначенные для работы на малых и средних аэродромах в основном на стационарных позициях. В развернутом состоянии они не соответствовали дорожным требованиям по габаритам, поэтому в транспортном положении все их системы и внешнее оборудование складывали или вообще демонтировали. Эту гамму открывала ультракоротковолновая приемопередающая станция Р-831М в кузове КУНГ-1М для обеспечения радиосвязи с летательными аппаратами и наземными средствами, а наиболее известными в этой категории стали приводные радиостанции и подвижные командные пункты.

    ПАР-8СС – аэродромная приводная радиостанция средней мощности на шасси ЗИЛ-130Е-80 с каркасно-металлическим кузовом КМ-130, выпускавшаяся с 1982 года Омским телевизионным заводом. Являлась модернизацией станции ПАР-8 на шасси ЗИЛ-164. Внутри кузова имелись два отсека – аппаратная и агрегатная, в которых размещались ультракоротковолновая радиостанция Р-809М2, новый приемник Р-880, средства управления и блок питания от аккумуляторных батарей. Кроме того, питание осуществлялось от внешней электросети или от двух бензоэлектрических агрегатов АБ-4-Т/230М1 на одноосном прицепе. Полная масса станции – 8160 кг. Допустимая скорость на шоссе – 60 км/ч.

    СКП-9МВ – модернизированный стартовый командный пункт на экранированном шасси ЗИЛ-130Е с кузовом КУНГ-1М и застекленным постом управления, радиотехническими и телефонными системами связи, антеннами и специальными светотехническими средствами. Конструктивно являлся развитием модели СКП-9 на шасси ЗИЛ-164, от которой отличался более полным составом рабочего оборудования.


    Модернизированный командный пункт СКП-9МВ на шасси ЗИЛ-130Е с кузовом КУНГ-1М.


    СКП-11 – новый стартовый командный пункт на шасси ЗИЛ-130Е или ЗИЛ-130Е-76 с кузовами КУНГ-1М. Конструктивно являлся развитием серии СКП-9 на шасси ЗИЛ-164 и ЗИЛ-130Е. Служил для управления полетами военных летательных аппаратов на фиксированных частотах телефонной, телеграфной и радиосвязи на дальностях до 120 км. Как и на прежней модели, с левой стороны покатой крыши кузова устанавливалась полностью застекленная рабочая «будка» (фонарь) руководителя полетов, которую при движении по дорогам общего пользования демонтировали и перевозили на прицепе. В комплект оборудования СКП-11 входили четыре радиостанции в кузове и одна переносная, три радиоприемника, антенны, переносные кабельные катушки, два трехцветных светофора, два магнитофона, телефонный аппарат ТА-57 и счетчик времени. Питание осуществлялось от бензоэлектрического агрегата на буксируемом одноосном прицепе 1-П-3.

    Полевые ремонтные мастерские

    МРХТО-53 – специализированная полевая мастерская на шасси ЗИЛ-130-76 или ЗИЛ-130-80. Принята на вооружение в июне 1981 года. Выпускалась на 111 заводе в Брянске. Размещалась в типовом кузове-фургоне К-66У2 грузоподъемностью 3,2 т с боковыми и верхними окнами и служила для ремонта холодильного и технологического оборудования, применявшегося в системах войскового и тылового продовольственного снабжения.

    ПРХМ-3 – передвижная радиационно-химическая мастерская на трех автомобилях ЗИЛ-130-76 с кузовами-фургонами и прицепами. Служила для текущего и среднего ремонта в полевых условиях специального химического оборудования, машин, приборов, средств защиты и дозиметрических приборов. В первой машине для ремонта оборудования размещались два рабочих верстака, токарно-винторезный, сверлильный и заточной станки, наборы слесарного инструмента. В кузове второго автомобиля имелись швейная машина, рабочие столы и шкафы с материалами для изготовления средств химической защиты. На двух прицепах к ним устанавливали силовую электростанцию и сварочный агрегат. На третьем грузовике с прицепом перевозилось вспомогательное имущество, палатки, печи и различный инструментарий.

    Автомобили топливной службы

    АЦПТ-4,1-130 – простая автоцистерна двойного назначения на шасси ЗИЛ-130 без собственной насосной системы. Предназначалась для кратковременного хранения и перевозки питьевой воды и других жидких пищевых продуктов в регионах с умеренным климатом. Снабжалась цилиндрической двухсекционной цистерной вместимостью 4100 л, все операции по заполнению и опорожнению осуществлялись самотеком в течение 18 – 25 минут. Полная масса машины – 9525 кг.

    АЦПТ-5-130 – теплоизолированная автоцистерна на шасси ЗИЛ-130-76 без насосного оснащения, принятая на вооружение в июне 1981 года. Ее выпускал завод «Старт» в городе Далматов Курганской области. Автоцистерна также использовалась для хранения и доставки питьевой воды и пищевых продуктов в отдаленные воинские подразделения, располагавшиеся в различных климатических зонах. Цилиндрическая двухсекционная цистерна вместимостью 5000 л была выполнена из пищевого алюминия с внешней облицовкой из тонколистовой стали.


    Упрощенный топливозаправщик АТЗ-3,8-130 двойного назначения на автомобиле ЗИЛ-130. 1965 год.


    Перекачивающая станция ПСГ-160 на базе ЗИЛ-130-80 с насосным отсеком под кузовом.


    АТЗ-3,8-130 – упрощенный топливозаправщик двойного назначения на шасси ЗИЛ-130 с цистерной вместимостью 3800 л. С 1965 года ее выпуском занимался Курганский завод дорожных машин. Автомобиль служил для хранения, перемешивания и механизированной заправки различными сортами горючего автомобильной и авиационной техники с управлением из кабины водителя. Снабжался вихревым насосом СВН-80 производительностью 500 л/мин с приводом от автомобиля и приемо-раздаточными рукавами с раздаточными пистолетами. Полная масса машины – 8150 кг. Модернизированный вариант АТЗ-4-130 был оборудован цистерной вместимостью 4000 л.

    ПСГ-160 – перекачивающая станция горючего на шасси бортовых грузовиков ЗИЛ-130, 130-76, 130-80 или 431412 с коробками отбора мощности, выпускавшаяся в 1970 – 1980-е годы. Представляла собой довольно оригинальную комбинацию серийного бортового автомобиля с насосной установкой и блоком управления, размещавшимися в специальном закрытом отсеке между кабиной и грузовой платформой. Конструктивно являлась более мощным исполнением варианта ПСГ-65/130 на базе ГАЗ-51. Обычно такие станции использовали в стационарных условиях для перекачивания топлива из железнодорожных цистерн или складских емкостей в автоцистерны, топливозаправщики, самолеты или в канистры. Они состояли в трубопроводных батальонах для перекачивания различных жидкостей и в пожарных частях для забора воды из водоемов и подачи ее на передвижные насосные установки. В специальном отсеке станции ПСГ-160 устанавливался центробежный двухступенчатый насос ЦН-180/100 (6НГМ7) с подачей до 160 м3/ч, а напорно-всасывающие коммуникации, патрубки, шанцевый инструмент, запчасти и запасное колесо перевозили в переоборудованном кузове грузовика, снабженного глушителем, установленным поперечно под передним бампером. Масса машины в походном состоянии – 5800 кг.

    Автомобильная техника аэродромных служб

    АПА-35-2М – аэродромный пусковой агрегат (передвижной электроагрегат) двойного назначения на шасси ЗИЛ-130 для запуска двигателей летательных аппаратов, питания и проверки их электрических систем на стоянке. Представлял собой самоходную автономную электростанцию, смонтированную в специальном цельнометаллическом кузове с откидными дверками, задним пультом управления, поперечными и боковыми емкостями и ящиками для дополнительных аккумуляторных батарей, электрокабелей и разъемов. В центре шасси помещался двухтактный дизельный двигатель ЯАЗ-М204Г, приводивший 34-киловаттный электрогенератор ПР-600х2 для выработки постоянного тока напряжением от 28,5 до 57 В, который можно было преобразовать в переменный однофазный ток в 115 В. Снаряженная масса машины – около 8 т. Облегченный модернизированный агрегат АПА-35-2МУ с расширенными возможностями весил 7000 кг. Впоследствии его сменил новый пусковой агрегат АПА-50, аналогичный более распространенной модели АПА-50М на шасси ЗИЛ-131.


    Пусковой агрегат АПА-35-2МУ с дополнительным дизелем и генератором в 34 кВт.


    КНС-1ПМ-2 – аэродромный передвижной кодовый маяк (навигационный светомаяк), выпускавшийся с 1972 года. Базировался в бортовом кузове автомобиля ЗИЛ-130Е. Служил для обозначения территории аэродромов, обеспечения визуального опознавания военными летчиками своего места посадки и передачи на самолеты специальных кодов по азбуке Морзе. Машина снабжалась бензоэлектрическим агрегатом с приводом от 30-сильного бензинового двигателя ГАЗ-322Б, вращавшего генератор переменного тока. Маяк состоял из четырехгранной стеклянной призмы, внутри которой устанавливали девять вертикальных дуговых неоновых ламп мощностью по 475 Вт, обеспечивавших максимальную силу света 2500 свечей и визуальную дальность до 75 км при благоприятных погодных условиях. Для периодического включения и выключения маяка служило кодовое устройство с 62 вращавшимися полудисками. Источником питания могла служить также внешняя сеть напряжением до 380 В. Масса маяка в походном положении – 8525 кг. Максимальная скорость передвижения по шоссе – 30 км/ч.

    АПМ-90 – аэродромная прожекторная машина или посадочно-светомаячная станция. Была разработана еще в 1950-е годы и до принятия на вооружение автомобиля ЗИЛ-130 монтировалась в бортовых кузовах грузовиков ЗИС-150 и ЗИЛ-164. Служила для освещения в темное время суток взлетно-посадочной полосы военных аэродромов, а также применялась в Пограничных войсках КГБ СССР. В ее состав входили прожектор на поворотной платформе, пеленгатор, радиостанция, специальное освещение и второй топливный бак.


    Аэродромный светомаяк КНС-1ПМ-2 в кузове автомобиля ЗИЛ-130Е. 1972 год.


    «Луч-2» – комплект подвижного аэродромного светотехнического оборудования, размещавшийся в двух автомобилях ЗИЛ-130Е со специальными тентованными кузовами и двух одноосных прицепах ИАПЗ-738. Служил для обеспечения взлетов и посадок самолетов на полевых аэродромах в различных метеоусловиях и в любое время суток. В автомобильных кузовах на стеллажах и в ящиках размещались 208 выносных светотехнических огней с лампами накаливания различной мощности и назначения с разными цветными светофильтрами, а также трансформаторы, кабельная сеть, средства управления и телефонной связи. На прицепах устанавливали электростанции ЭСБ-12-ВС-М1 переменного тока напряжением по 400 В с силой тока 21,7 А и приводом от бензинового мотора ГАЗ-322Б. Экипаж всего комплекта – 8 человек. Масса каждого автомобиля в снаряженном состоянии – 8525 кг, прицепов – по 1700 кг. Максимально допустимая скорость автопоезда – 30 км/ч.


    Аэродромная прожекторная станция АПМ-90 в кузове обычного грузовика ЗИЛ-130.


    В службах крупных военных аэродромов применялась также универсальная противообледенительная машина УПМ-1 на шасси ЗИЛ-130 для разлива на поверхностях самолетов специальных жидкостей, препятствовавших замерзанию исполнительных механизмов.

    Машины войск химической защиты

    ДДА-66П – армейская дезинфекционно-душевая установка на шасси ЗИЛ-130 со специальным сварным цельнометаллическим кузовом. Идентична одноименной установке, которая обычно монтировалась на шасси ГАЗ-66, а затем – на ГАЗ-3307 и ГАЗ-3308. Предназначалась для помывки нагретой водой до 48 человек в час или для дезинфекции и дезинсекции в специальной камере до 120 комплектов одежды ежечасно. Таким же образом на ЗИЛ-130 с ГАЗ-66 была переставлена дезинфекционно-душевая установка ДДА-2 для санитарно-эпидемиологической службы.

    АГВ-3М – мощный автомобильный дегазационно-воздушный комплекс (автодегазационная станция), размещавшийся на четырех автомобилях. Служил для дегазации, дезинфекции и дезинсекции обмундирования, обуви, снаряжения и средств индивидуальной защиты личного состава. В его состав входили две дегазационные машины на шасси ЗИЛ-130 со специальными кузовами-фургонами с боковыми распашными дверями, в которых размещались три независимые дегазационные камеры объемом по 2 м3 со специальным оснащением и системой управления. Горячий воздух и пар для них вырабатывала силовая машина на шасси ЗИЛ-157К. В качестве подсобной машины использовался бортовой грузовик ЗИЛ-130 с тентом.

    Инженерная техника

    В инженерных подразделениях роль автомобилей ЗИЛ-130 сводилась к перевозке по дорогам общего пользования и тыловым путям сообщения элементов конструкций и имущества различных дорожных покрытий, наплавных и разборных мостовых переправ. Для доставки одного погонного километра сборно-разборного дорожного покрытия СРДП образца 1965 года требовалось от 20 до 35 грузовых автомобилей ЗИЛ-130. В штате принятого на вооружение в 1976 году 60-тонного тылового наплавного автодорожного разборного моста НАРМ состояли 48 грузовиков ЗИЛ-130 с поворотными кониками в кузовах и 5-тонными прицепами-роспусками. Для транспортировки имущества средних автодорожных разборных мостов САРМ и САРМ-М требовалось 42 – 54 бортовых автомобиля, а для перевозки большого автодорожного разборного моста БАРМ грузоподъемностью 60 – 90 т – 23 машины с кониками и 5-тонными роспусками плюс еще 45 бортовых грузовиков ЗИЛ-130.


    К прочей автотехнике военного применения на шасси ЗИЛ-130 относилась целая гамма универсальных машин двойного назначения для тушения пожаров на территории военных объектов, подразделений и городков, выпускавшихся Прилукским заводом противопожарного оборудования. В конце 1980-х годов для доставки подразделений Внутренних войск и других сил МВД впервые на шасси ЗИЛ-130 стали монтировать специальные 18-местные закрытые кузова СХЛ-740 производства польского завода специальных автомобилей СХЛ (SHL) из города Кельце.


    Машина Внутренних войск в 18-местном кузове СХЛ-740 (ПНР) на шасси ЗИЛ-130-80. 1990 год.


    ЗИЛ-131

    (1956/1967-1990 гг.)

    История самого известного советского армейского грузового автомобиля ЗИЛ-131 (6x6), созданного целиком и полностью силами советских специалистов с некоторой оглядкой на американские стандартизованные грузовики М-34, тесно переплелась с развитием практически всех других грузовиков Московского автозавода первого послевоенного поколения. Его конструкция создавалась с начала 1950-х годов, когда полным ходом шло производство архаичного двускатного грузовика ЗИС-151 и в стадии проектирования находилась ему достойная замена – односкатный вариант ЗИЛ-157. Удивительно, но первый прообраз перспективного автомобиля ЗИЛ-131 появился еще в 1954 году, одновременно с опытными образцами автомобилей предыдущей 157-й серии. Это был экспериментальный открытый вариант ЗИС-128, уже оборудованный многими будущими агрегатами серийной машины ЗИЛ-131, но ее главная конструктивная особенность – двигатель V8 – был установлен на нем только в 1956 году, и это был пока лишь пробный образец ручной сборки. Однако результат был достигнут: после военных испытаний и доработки этой машины было принято решение о создании нового полноприводного грузовика ЗИЛ-131. Изначально он представлялся своим создателям как недорогая комбинация уже выпускавшихся автомобилей с примесью новых агрегатов, поэтому все первые прототипы будущей машины оказались лишь проходными гибридными наборами узлов разного происхождения, никак не соответствовавшими ужесточившимся военным требованиям.

    Прототипы ЗИЛ-131

    Первые два опытных грузовика с обозначением ЗИЛ-131 появились в начале ноября 1956 года, к очередной годовщине Октябрьской революции, но потребовалось еще целое десятилетие, чтобы довести автомобили до совершенства и организовать их массовое производство. Камнем преткновения являлся принципиально новый для всей советской автомобильной индустрии 8-цилиндровый V-образный двигатель, требовавший создания цепочки работавших с ним новых агрегатов и узлов, для серийного выпуска которых требовались новые производственные ресурсы ЗИЛа и его субпоставщиков. И потому пробный 3-тонный образец ЗИЛ-131Л образца 1956 года с некой комбинацией из кабины от ЗИС-151 с люком в крыше, широкого капота с округлой передней облицовкой и угловатых крыльев получил опытный двигатель V6 (5,22 л, 135 л.с.) массой 330 кг с поршневой группой от разрабатывавшегося в то же время мотора V8 для будущего легкового автомобиля ЗИЛ-114. Прототип с низкобортной металлической грузовой платформой и конусными колесными дисками имел собственную массу 5,5 т, мог буксировать 3-тонный прицеп, развивал максимальную скорость 80 км/ч, а запас хода составил 500 км. До конца 1958 года он проходил приемочные военные испытания в 21 НИИИ.


    Прототип ЗИЛ-131Л с 135-сильным двигателем V6 и кабиной от автомобиля ЗИС-151. 1956 год.


    Разработка и испытания ЗИЛ-131 производились параллельно с унифицированным с ним народнохозяйственным вариантом ЗИЛ-130, который на многие годы послужил своеобразной лабораторной базой для опробования новых узлов и технологий производства, на некоторое время опережавших освоение военного варианта. Так осенью 1957 года кабина и оперение от такого же пробного автомобиля ЗИЛ-130Л появились на втором прототипе ЗИЛ-131, получившем собственное имя ЗИЛ-165. Это был короткобазный гибридный 2,5-тонный грузовик с оригинальной рамой, сваренной из деталей грузовиков ЗИЛ-157 и прототипа ЗИЛ-130, опытным рядным верхнеклапанным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 125 л.с., трансмиссией и ходовой частью от ЗИЛ-157 и рулевым механизмом с гидроусилителем от легковой машины ЗИЛ-111. Автомобиль имел снаряженную массу 5940 кг и развивал скорость 70 км/ч. Грузовиков ЗИЛ-165 было построено четыре экземпляра. В ноябре 1957 года один из них прошел приемочные испытания, но военный заказчик отказался от совсем сырой машины, кабина которой была признана слишком узкой и тесной для размещения в ней в зимнее время трех человек экипажа. Все эти неудачи привели, наконец, конструкторов ЗИЛа к необходимости создания совершенно нового шасси со всем набором новых агрегатов.


    Опытный грузовик ЗИЛ-165 с рядным мотором в 125 л.с. и узлами от других автомобилей ЗИЛ. 1957 год.


    В 1959 году появился третий опытный ЗИЛ-131 с новым двигателем V8 мощностью 148 л.с., который и послужил первой реальной базой новой армейской машины, вступившей в длительный процесс трудных испытаний и доработок. Последующие пробные и предсерийные автомобили уже обладали всеми признаками хорошо известного серийного варианта, получив широкий капот аллигаторного типа и характерную «хищную» переднюю штампованную облицовку, угловатые крылья, защитные решетки фар и деревянный решетчатый кузов. От будущих серийных машин они отличались лишь мелкими внешними деталями, многошпилечным креплением колес к ступицам, отсутствием форточек в боковых окнах и горизонтальных вентиляционных прорезей на боковинах крышки капота. Их основными конструктивными новинками являлись силовой агрегат повышенной мощности, более простая и легкая трансмиссия со средним проходным мостом (вместо тяжелого и сложного индивидуального привода каждого заднего моста), гидроусилитель рулевого механизма, все односкатные колеса с одинаковой колеей, система централизованного регулирования давления в шинах с внутренним подводом воздуха и более просторная кабина.


    Третий прототип ЗИЛ-131 с двигателем V8, многошпилечными колесами и новой внешностью. 1959 год.


    Серийные автомобили ЗИЛ-131

    Слишком долгий процесс создания ЗИЛ-131, постоянно срывавший планы его освоения, завершился в декабре 1966 года выпуском первых партий нового грузовика, а его серийный выпуск удалось развернуть только в 1967 году – через три года после постановки на конвейер унифицированной с ним гражданской модели ЗИЛ-130. Однако игра стоила свеч: Вооруженные Силы СССР получили достаточно совершенный, прочный, надежный и легкий в управлении многоцелевой 3,5-тонный автомобиль высокой проходимости, ставший на многие годы основным грузовиком Советской Армии и главной базой самого обширного семейства специальной военной автотехники средней грузоподъемности.

    От своего предшественника ЗИЛ-157К, долгое время выпускавшегося параллельно, ЗИЛ-131 выгодно отличался повышенной в 1,5 раза мощностью, укороченной на 250 мм колесной базой, увеличенной на 1 т грузоподъемностью на местности, более высокой скоростью, проходимостью и легким управлением. В то же время от ЗИЛ-130 он унаследовал силовой агрегат, узлы трансмиссии и ходовой части. Еще одной особенностью машин 131-го семейства являлась единая официальная маркировка всех исполнений – ЗИЛ-131 с частичным использованием буквенных индексов. Причиной тому стало принятие более строгой внутризаводской маркировки многочисленных вариантов и версий, которым дополнительно присваивали длинные индексы с набором из семи цифр, недоступных для запоминания и практического повседневного использования (например, базовая модель – 131-0000001 и так далее).

    Серийный базовый грузовой автомобиль ЗИЛ-131 оснащался весьма совершенным для того времени верхнеклапанным карбюраторным двигателем ЗИЛ-131 V8 (5,97 л, 150 л.с.) с более мощными топливным насосом и системой фильтрации воздуха, отключаемым вентилятором охлаждения, предпусковым подогревателем, экранированным и герметизированным электрооборудованием. Силовой агрегат со всем оборудованием и сухим однодисковым сцеплением весил 510 кг и от опытного мотора V6 отличался уменьшенным с 108 до 100 мм диаметром цилиндров. К синхронизированной 5-ступенчатой коробке передач добавилась двухступенчатая раздаточная коробка с механизмом автоматического включения и выключения привода передних колес с шариковыми шарнирами равных угловых скоростей. Применение среднего проходного моста позволило расположить картеры двойных главных передач по центральной оси машины и ограничиться использованием только трех карданных валов. С грузовиком ЗИЛ-130 были унифицированы рулевой механизм с гидроусилителем и пневматический привод колесных барабанных тормозов. Передняя подвеска на удлиненных полуэллиптических рессорах снабжалась телескопическими гидроамортизаторами двойного действия, подвеску задней тележки сделали балансирной. Система подкачки обеспечивала регулирование давления воздуха в шинах в пределах от 0,5 до 4,2 кгс/см2. Цельнометаллическая 3-местная кабина с регулируемым сиденьем водителя, отопителем, панорамным лобовым стеклом с обдувом и омывателем и двумя небольшими вентиляционными лючками в крыше почти не отличалась от ЗИЛ-130. Деревянная бортовая платформа с внутренними размерами 3600x2322 мм и погрузочной высотой 1430 мм снабжалась коваными металлическими усилителями и откидным задним бортом, одной средней и двумя боковыми продольными скамейками, съемными дугами и тентом с небольшими окнами и вентиляционными клапанами. Под нею с обеих сторон стояли два топливных бака вместимостью по 170 л, на всех колесах устанавливали расширенные восьмислойные шины размером 12,00 – 20, одно запасное колесо крепилось за кабиной рядом с ящиком для сложенного тента. На автомобилях устанавливали два звуковых сигнала – обычный электрический и мощный пневматический. На части машин за передним бампером монтировалась лебедка с тяговым усилием 5 тс с приводом от коробки отбора мощности и 65-метровым тросом.


    Серийный армейский 3,5-тонный 150-сильный грузовик ЗИЛ-131 высокой проходимости. 1967 год.


    Колесная база ЗИЛ-131 составляла 3975 мм, задней тележки – 1250 мм. Колея всех колес – 1820 мм. Дорожный просвет под передним мостом – 330 мм. Габаритные размеры автомобиля без лебедки – 6900x2500x2480 мм, высота по тенту – 2975 мм. Официальная грузоподъемность 3,5 т соответствовала эксплуатации на местности, по шоссе и на дорогах с твердым покрытием она составляла 5,0 т. Шасси с кабиной имели полезную нагрузку 4,25 и 5,75 т соответственно. Снаряженная масса бортового автомобиля без лебедки – 6460 кг, с лебедкой – 6700 кг, полная допустимая масса – 10 425 кг. Масса буксируемого прицепа на шоссе – 6,5 т, по грунтовым дорогам и на местности – 4,0 т. Максимальная скорость – 80 км/ч, минимальная – 5,9 км/ч. Без прицепа серийный ЗИЛ-131 мог преодолевать 30-градусный подъем и брод глубиной до 1,5 м, расходовал 40 – 44 л бензина на 100 км и в зависимости от условий движения имел запас хода 660 – 850 км.

    С января 1971 года выпускался упрощенный народнохозяйственный грузовик ЗИЛ-131А без узлов, свойственных военным машинам. В 1980 – 1986 годах Читинский автосборочный завод собирал северный вариант 131С, рассчитанный на эксплуатацию при температурах до – 60 °C. От стандартного исполнения он отличался теплоизоляцией кабины с двойными стеклами и автономным отопителем, противотуманными фарами и применением морозоустойчивых материалов. С 1968 года Московский автозавод выпускал базовый седельный тягач 131В с укороченной рамой, с лебедкой или без нее, полуавтоматическим сцепным устройством, расположенным на высоте 1495 мм, и двумя запасными колесами. Он предназначался для буксировки по шоссе одноосных полуприцепов полной массой до 12 т, на грунтовых дорогах и на местности – 7,5 т. На его базе был построен седельный тягач ЗИЛ-137Б для работы с активными полуприцепами, а впоследствии вариант ЗИЛ-4401 применялся в составе активного автопоезда 6009 Брянского автозавода. В апреле 1974 года всему семейству ЗИЛ-131 был присвоен государственный Знак качества.


    Опытный автомобиль ЗИЛ-131М с 170-сильным дизелем и удлиненным капотом. 1978 год.


    В процессе серийного производства автомобиль ЗИЛ-131 постоянно совершенствовался и оснащался новыми узлами, кузовами и надстройками сотен вариантов. В 1978 году, когда к производству уже был готов 5-тонный военный грузовик КамАЗ-4310, Московский автозавод предпринял попытку создать собственный дизельный 3,5-тонный армейский грузовик 131М с новым экономичным четырехтактным дизелем ЗИЛ-6451 V8 (8,74 л, 170 л.с.). Его испытания в 21 НИИИ проходили в 1980 году. Внешне от серийной машины ЗИЛ-131М отличался только удлиненным капотом и дополнительными световыми приборами. Он имел массу в снаряженном состоянии 6,9 т, развивал скорость 77 км/ч и буксировал прицеп массой 4150 кг, а его запас хода достигал фантастической величины – 1180 км. На таком шасси был построен опытный седельный тягач 4431. Испытания и доводки новой техники проводились до 1985 года и с началом перестройки были заморожены.

    5 декабря 1986 года ЗИЛ-131 на конвейере Московского автозавода был заменен на более экономичный базовый вариант ЗИЛ-131Н с лебедкой (131Н-0000015) грузоподъемностью 3,75 т на всех видах дорог. Он оснащался модернизированным 150-сильным двигателем ЗИЛ-5081 V8 с экранированным электрооборудованием, который от прежнего мотора ЗИЛ-131 отличается головками блоков цилиндров с винтовыми впускными каналами и увеличенной до 7,1 степенью сжатия. Обновленный автомобиль получил новые световые приборы и тент из синтетического материала от грузовиков КамАЗ. Его вариантом был доработанный седельный тягач 131НВ, развивавший в составе автопоезда скорость 75 км/ч. В зависимости от вида дорог допустимая нагрузка на сцепное устройство находилась в пределах 3,7 – 5,0 т. В 1986 – 1987 годах Читинский завод собирал очередной северный грузовик 131НС и тягач 131НВС. Производство серии 131Н в Москве продолжалось до 1990 года, когда на ЗИЛе разворачивалось серийное изготовление коммерческой дизельной гаммы 4331 и начались работы по подготовке производства нового полноприводного грузовика ЗИЛ-4334. С 27 октября 1987 года ЗИЛ-131Н и его варианты параллельно собирал УАМЗ, который весной 2004 года был преобразован в предприятие АМУР и продолжил выпуск автомобилей серии ЗИЛ-131 под маркой «Амур» с разными двигателями и агрегатами.

    Максимальный уровень производства автомобилей 131-й серии пришелся на 1989 год, когда было изготовлено 48 тыс. машин, а численность занятых к тому времени на ЗИЛе достигала 120 тыс. человек. В общей сложности автомобилей серии ЗИЛ-131 Московский завод построил 998 429 экземпляров, а в период 1987 – 2006 годов оба предприятия собрали 52 349 автомобилей ЗИЛ-131Н.

    Военные варианты и оборудование на шасси ЗИЛ-131

    В Вооруженных Силах СССР, государств Варшавского договора и дружественных стран грузовик ЗИЛ-131 стал основным транспортным средством средней грузоподъемности с повышенными тягово-динамическими качествами и большим запасом мощности, способным работать на всех видах дорог и пересеченной местности во всех климатических зонах при температурах от – 40 до +50 °С. Он являлся штатным средством для перевозки 18 – 24 человек личного состава и различного военного имущества, тягачом для буксировки армейских прицепов и артиллерийских систем малого и среднего калибра. Бортовые версии ЗИЛ-131 были приспособлены к доставке транспортными самолетами Ан-22, Ан-124 и Ил-76, а все армейские варианты изначально оборудовали экранированным электрооборудованием, фильтрами с трехступенчатой очисткой воздуха и герметизированными узлами, что позволяло применять их во всех воинских формированиях и в экстремальных дорожных и погодных условиях. Обычно автомобили снабжали наблюдательным люком в крыше кабины над правым сиденьем, средней усилительной стойкой лобового стекла, левой фарой-искателем и светомаскировочными фарами (СМУ). Для перевозки различными видами транспорта служили специальные крепежные приспособления, а при движении в колонне использовались дополнительные световые приборы. В спецкомплект входили стойки для личного оружия, прибор ночного видения, ящик для карт и документов, дозиметрические приборы, дегазационный комплект для обработки личного состава и техники, шанцевый инструмент, медицинская аптечка и огнетушители. Для подключения к внешней электросети имелись штепсельные розетки, при работе на дальних маршрутах на машины навешивали дополнительные фары, канистры для топлива и воды. При перевозке радиоактивных грузов в специальных контейнерах грузовики оборудовали особыми креплениями, продольными дугами для тента и цепью заземления. Обычные с виду бортовые грузовики ЗИЛ-131 с лебедкой, доработанными кузовами, дополнительными световыми приборами, рабочей площадкой над крышей кабины и особой маркировкой служили в системах обеспечения ракетных комплексов для доставки и перегрузки специального оборудования. Для работы с грузовиками ЗИЛ-131 служили универсальные 2-тонные бортовые прицепы СМЗ-8325 (2-ПН-2М) и низкорамные 2,5-тонные шасси СМЗ-8326 Сердобского машиностроительного завода. Автомобили последнего поколения ЗИЛ-131Н, появившиеся во времена кампании по разоружению страны, уже не находили столь же широкого применения в Советской Армии и на экспорт поступали лишь до 1993 года.


    Доработанный ЗИЛ-131 в варианте технологической машины МС-1761М комплекса «Куб». 1967 год.


    Для установки военного оборудования различной конструкции и назначения применялись как обычные серийные шасси 131КО для простых кузовов-фургонов, так и их варианты с одной или двумя коробками отбора мощности. В результате автомобили 131-й серии стали наиболее востребованными всеми без исключения советскими и зарубежными воинскими и военизированными формированиями, где послужили основной подвижной базой для различных кузовов и специальных надстроек с приводом и без привода рабочих органов – от простейших фургонов и цистерн до сложного инженерного, ракетного, химического оборудования и различных систем вооружения. На машинах ЗИЛ-131 первых выпусков часто монтировали надстройки, переставленные с грузовиков ЗИЛ-157, но впоследствии специально для них были созданы сотни новых конструкций.

    Седельные тягачи серии 131В применяли для буксировки полуприцепов с крупногабаритными и тяжелыми военными грузами или системами обеспечения ракетных комплексов массой до 12 т. В войсках они работали в сцепе со специальными одноосными 4-тонными полуприцепами ОдАЗ-778М с обоими односкатными колесами и открытыми металлическими грузовыми платформами со складными тентами. Они были разработаны по заказу Министерства обороны Мытищинским машзаводом (ММЗ) и выпускались Одесским автосборочным заводом (ОдАЗ). Второй одноосный полуприцеп-фургон ОдАЗ-828 гражданского типа служил для размещения спецоборудования. Третьим штатным полуприцепом являлся двухосный 6-тонный авиатранспортабельный низкобортный вариант ОдАЗ-9325 (2-ПП-6) с тентом и всеми односкатными колесами. ЗИЛ-131В работал также с одноосным роспуском для перевозки труб различного диаметра при строительстве войсковых магистральных трубопроводов, а также буксировал специальную полуприцепную технику. Укороченное шасси тягача 131В1 с двухдисковым сцеплением и демультипликатором служило для монтажа специального военного оснащения. Общее количество военных исполнений ЗИЛ-131 и надстроек насчитывало до пяти сотен моделей, не учитывая чуть менее многочисленного семейства специальных версий, создававшихся в социалистических и других странах мира.


    Седельный тягач ЗИЛ-131В с полуавтоматической сцепкой и полуприцепом ОдАЗ-9325. 1969 год.


    Типовые кузова-фургоны

    Первоначально на автомобили ЗИЛ-131 монтировали типовые деревометаллические кузова-фургоны КУНГ-1М и бескаркасные К-66У1Д, устанавливавшиеся ранее на шасси ЗИЛ-157. В некоторых случаях применялся также модернизированный герметизированный каркасно-деревянный вариант КУНГ-1МД с характерным навесом над кабиной и двойными стенками крыши и пола, пространство между которыми заполнял уплотнительный материал. В середине 1960-х годов специально для ЗИЛ-131 были разработаны новые стандартизованные обитаемые герметизированные кузова серий К-131 и КМ-131 многоцелевого назначения с задним размещением запасного колеса. Их серийное производство началось в начале 1970-х годов. По принятой еще в 1950-е годы терминологии такие кузова имели неофициальное обобщенное обозначение КУНГ, которое расшифровывалось как «кузов унифицированный герметизированный».

    По общей конструкции, назначению и габаритным параметрам бескаркасные кузова К-131 и каркасно-металлические КМ-131 были унифицированы как друг с другом, так и с аналогичными кузовами для монтажа на другие автомобильные шасси или на прицепы. Они представляли собой передвижные производственные помещения, в которых устанавливалось различное оборудование и имущество военного назначения, а также длительное время могли находиться члены экипажа, выполнявшие свои обязанности при температуре окружающего воздуха от +50 до –50 °С, высокой влажности, сильных осадках и запыленности, на высоте до 4,5 км над уровнем моря и в условиях радиоактивного заражения. Главной отличительной особенностью этих кузовов являлась конструкция основания и панелей разной степени прочности, теплоизоляции и герметизации. Все они имели плоские передние, боковые, задние панели и центральную часть крыши с характерными плоскими скосами, заднюю двухстворчатую дверь и одинаковые системы электрооборудования и жизнеобеспечения, которые обычно монтировали на внешней стороне передней панели кузова над кабиной. В их состав входили автономные отопительно-вентиляционные установки ОВ-65, ОВ-65Б, ОВ-70 или ОВ-95, работавшие на жидком топливе, и фильтровентиляционные системы ФВУА-50, ФВУА-100А и ФВУА-100Н-12 с питанием от аккумуляторной батареи или от внешних источников. Стандартную комплектацию составляли светомаскировочные шторы, багажные ящики, входные трапы без опоры на грунт, крепление запасного колеса на левой створке задней двери, огнетушители, бортовая электросеть напряжением 12 В с электрощитом и автоматической защитой от поражения током и розетки для подключения рабочего оборудования к сетям напряжением 220 или 380 В. Для отдыха экипажа имелись сиденья и спальные места на рабочих столах или подвесные гамаки. Модификации специализированных кузовов с разной комплектацией внешне отличались количеством, размерами и расположением дверей, окон, рабочих и световых люков в крыше, а также штатными наборами электрооборудования. Автомобили с типовыми кузовами были приспособлены к перевозке железнодорожным и водным транспортом (в трюме или на палубе), а также транспортными самолетами. Кузова выпускались также в виде обычных фургонов без окон и систем жизнеобеспечения.

    К-131 – типовой бескаркасный кузов без надколесных ниш с полезной нагрузкой 2900 кг для установки на шасси ЗИЛ-131, выпускавшийся в восьми модификациях. Первоначально его разработкой в 1958 – 1960 годах занимался 38 Опытный завод. С повышением военных требований к армейским кузовам и разработкой перспективного типажа их проектирование и выпуск были переданы в кузовной отдел института мебели (ВПКТИМ) Минлесдревпрома СССР. Впоследствии с 1968 года их серийно выпускали Шумерлинский завод (ШЗСА), Красно-Пахорский ремонтный завод и еще десять других кузовных и деревообрабатывающих предприятий.

    Основанием кузова К-131 являлся металлический каркас с ровным полом из армированного пенопласта и настилом из сосновых досок. Все стены также были сделаны из армированного пенопласта. Снаружи их обшивали листами из алюминиевого сплава, внутренняя отделка выполнялась из фанеры. Места соединений герметизировали специальной замазкой. Кузова К-131 выпускались в шести базовых специализированных исполнениях от К1-131 до К6-131 и использовались в основном для монтажа легкого оборудования, например, радиостанций, штабных машин и пунктов управления. Внутренние размеры кузовов: длина – 4000 мм, ширина – 2250 мм, высота по продольной оси – 1800 мм, по боковой стенке – 1500 мм. Масса снаряженного кузова К-131 без оборудования – 1450 кг. Их вариантами были военный раздвижной кузов КР-131 из армированного пенопласта и деревометаллический кузов ДМ-131 второго поколения 1975 – 1983 годов.


    Шасси ЗИЛ-131 с лебедкой и бескаркасным кузовом К-131 с системой жизнеобеспечения. 1968 год.


    КМ-131 – типовой усиленный каркасно-металлический или цельнометаллический кузов с полезной нагрузкой 2700 кг для установки на шасси ЗИЛ-131 или ЗИЛ-131Н. Разработан в середине 1960-х годов и до 1975 года выпускался на заводе п/я 4111 (будущий МЗСА), а также Козельским и Львовским механическими заводами и с 1978 года – Энгельсским заводом (ЭЗСА). Основанием кузова служил сварной металлический каркас с двумя надколесными нишами и полом из пяти трехслойных деревянных плит. Все стенные панели также имели металлический каркас из гнутых профилей, который снаружи обшивался алюминиевыми листами, а внутренняя облицовка была сделана из фанеры или древесноволокнистых плит. Пространства и стыки между ними заполняли теплоизоляционные пенопластовые плиты или специальные уплотнители, создававшие замкнутую герметизацию кузова. В передней части боковых панелей имелись рабочие люки с дверками для доступа к внутреннему оснащению или для его выноса наружу. В боковых стенах и в скосах крыши имелось до 12 окон-люков с двойным остеклением и шторами, и еще одно узкое окно помещалось в правой створке задней двери. Кузова КМ-131 выпускались в нескольких специализированных исполнениях и использовались для монтажа более тяжелого оборудования, часть которого можно было размещать на крыше. Их прочная конструкция выдерживала нагрузку на 1 квадратный метр пола – 500 кг, на погонный метр боковой панели – 50 кг и на крышу – 100 кг. Габариты КМ-131 не отличались от кузовов К-131. С учетом постоянной модернизации их собственная масса за 40 лет выпуска возросла с 1130 кг до 1600 кг.

    Радиотехнические средства связи, разведки и управления

    Создание обширного семейства различных радиотехнических средств на шасси ЗИЛ-131 началось с перестановки с автомобилей ЗИЛ-157 типовых кузовов КУНГ-1М и К-66У1Д, в которых размещалось оснащение радиостанций Р-110, Р-136 «Зубр», Р-137 «Бант», Р-140 «Полоса», Р-404, Р-409, Р-450 и других. С появлением новых кузовов К-131 в них базировались как прежние модернизированные, так и новые системы радиосвязи, радиолокации, разведки и управления войсками.

    Р-140М/140М1 «Высота» – мощные коротковолновые радиостанции мощностью 1 кВт, заменившие прежние станции серии Р-140. Размещались в кузове К1-131 с боковой телескопической антенной и рабочими площадками на крыше. Модель Р-140М образца 1974 года обеспечивала радиосвязь на стоянке и в движении с другими однотипными сухопутными и самолетными радиостанциями на дальностях от 300 до 2000 км в диапазоне частот от 1,5 до 30 МГц. Ее питание осуществлялось от внешней сети трехфазного переменного тока напряжением 220 или 380 В или от автономного агрегата АБ-4-Т/230M1. С 1976 года выпускалась высотная станция Р-140М1 «Высота», созданная по заказу Главного разведывательного управления Минобороны СССР. Она служила для зондирования ионосферы с целью получения информации о пригодных частотах для проведения радиоразведки в любое время суток и в любое время года.

    Р-161А2/161А2М «Экватор» – автомобильные всепогодные приемопередающие радиостанции средней мощности (1,0 – 1,5 Вт) тамбовского завода «Ревтруд» в кузовах К6-131. Модель Р-161А2 со штыревой антенной могла работать только на стоянке с питанием от электросети напряжением 380 В и обеспечивала телефонную и телеграфную радиосвязь с однотипными станциями в диапазоне частот 1,5 – 60 МГц. Модернизированная автономная станции Р-161А2М «Экватор» снабжалась двумя телескопическими мачтами для связи на дальностях до 2000 км и работала на стоянке или в движении, автономно или в составе узлов связи. Для ее питания служила электростанция ЭСД на одноосном прицепе или промышленная сеть. Полная масса станций – 10,4 т.

    Р-380М – подвижный узел радиопеленгации и постановки радиопомех. Состоял из четырех машин ЗИЛ-131 со специальным оборудованием, размещенным в кузовах К4-131. Они располагались на расстоянии от 10 до 1000 км друг от друга и работали в диапазоне 1 – 32 МГц. Главным звеном являлась аппаратная управления Р-380М-У для дистанционного управления четырьмя передатчиками помех, автоматического контроля в эфире, обработки и записи полученных результатов. В состав узла входили еще три аппаратные Р-380М-Ц, Р-380М-О, Р-380М-Д с разными наборами оборудования, расчетом из 5 – 6 человек, служебной и внутренней связью. Их питание осуществлялось пятью способами – от сети одно– или трехфазного тока напряжением 220 В, от автономной электроустановки постоянного и переменного тока или от мобильной электростанции Э-351А. На экспорт поступала подвижная станция радиопомех Р-388, которая применялась в Народной армии ГДР и для ведения радиоэлектронной войны во время арабо-израильской войны 1973 года.

    Р-414 – серия мощных радиорелейных станций тропосферной связи, смонтированных в кузовах К-131 на трех автомобилях ЗИЛ-131 или ЗИЛ-131Н. Выпускались в нескольких модификациях с разным оборудованием. В их состав входили аппаратная машина, антенная машина с мачтой «Унжа» и полевая электростанция Э-351А с двумя бензиновыми агрегатами мощностью по 12 кВт. Для подъема антенного устройства разных версий станции использовалась мобильная телескопическая ферменная опора ФЛ-95 «Сосна».

    Р-416Г – многоканальная радиорелейная станция для создания 120 каналов связи, выпускавшаяся омским Радиозаводом имени А. С. Попова. Размещалась на трех автомобилях ЗИЛ-131 с кузовами К2-131 и К4-131 для аппаратных и специальным оборудованием на двуосных низкорамных прицепах. Первый прицеп СМЗ-8325 служил для доставки двух антенн и кабелей, на втором прицепе-шасси СМЗ-8326 размещалось вспомогательное оснащение.

    Р-419А/419АР – малоканальные радиорелейные станции связи в кузовах К2-131 с двумя направленными дискоконусными антеннами. Предназначались для создания в условиях среднепересеченной местности временных быстроразвертываемых радиорелейных линий с числом каналов от 6 до 60 в диапазоне частот от 160 до 645 МГц. Питание станций от двух бензоэлектрических агрегатов АБ-4-Т/400-М1, от внешней сети трехфазного тока напряжением 380 В или от собственных аккумуляторов. Кроме того, в различных кузовах серии К-131 монтировали оснащение радиорелейных станций Р-409М и Р-450М.

    ПАР-10 – мобильная аэродромная приводная радиостанция. Разработана и выпускалась с конца 1960-х годов омским ПО «Иртыш» на шасси ЗИЛ-131 и ГАЗ-66. Базовым являлся вариант в кузове-фургоне К6-131, имевший 22 варианта комплектации. Станция использовалась для дальнего и ближнего привода военных самолетов в район своего аэродрома, осуществления автоматического контроля всех параметров и обеспечения посадки с помощью маркерного радиомаяка, а также применялась в качестве телеграфно-телефонного средства связи. В ее состав входили два приводных передатчика П-200 мощностью 400 Вт, ультракоротковолновая радиостанция Р-853В1, радиоприемник, радиомаяк, телефонный аппарат и две мачты высотой 5 и 20 м с Т-образными антеннами. Питание осуществлялось от автономных электроагрегатов или от внешней сети напряжением 220 или 380 В. В ряде комплектаций предусматривалось дистанционное управление всеми системами, заградительными огнями и источниками энергии на расстоянии до 10 км посредством линий связи или радиоканала. В 1980-е годы модернизированный вариант ПАР-10АМ размещался в таком же кузове на шасси ЗИЛ-131Н, а затем монтировался на автомобиле ГАЗ-3308. Аналогичные функции исполняла радиолокационная система РСП-7Т, применявшаяся для контроля за движением самолетов в районе аэродрома и обеспечения их посадки в сложных метеорологических условиях.


    Радиорелейная станция Р-419А на базе ЗИЛ-131 с кузовом К2-131 и двумя антенными блоками.


    Радиолокационная установка РСП-7Т для ближнего контроля за движением самолетов.


    П-19 «Дунай» (1РЛ134) – мобильная маловысотная радиолокационная двухкоординатная станция дециметрового диапазона на двух автомобилях ЗИЛ-131. Принята на вооружение в 1974 году и выпускалась в 1978 – 1988 годах Муромским заводом радиоизмерительных приборов. Конструктивно являлась развитием станций П-15 на шасси ЗИЛ-157. Предназначалась для ведения разведки и обнаружения воздушных целей на малых и средних высотах, определения их координат, опознавания и передачи радиолокационной информации на командные пункты или на зенитные системы. Дальность обзора составляла 160 км, высота – до 6 км. Аппаратура мощностью 310 кВт размещалась в первом автомобиле с кузовом К-131, на второй машине устанавливали складное антенно-поворотное устройство и агрегаты электропитания. Развитием этой модели стала радиолокационная станция «Kacтa-2E1» на шасси КамАЗ.

    В кузовах К4-131 на четырех автомобилях ЗИЛ-131 устанавливался автоматизированный звукометрический разведывательный комплекс АЗК-7 (1Б33), разработанный в СКБ «Молния». Он служил для разведки огневых позиций артиллерии противника, определения данных для корректировки огня и передачи их на артиллерийские батареи на отдалении до 20 км. В его состав входили аппаратура топогеодезической привязки и обработки информации, вычислительный центр, приборы ночного видения, радиационной и химической разведки, устройства служебной и технической связи и даже автономная метеостанция. Источниками электроэнергии являлись внешняя сеть напряжением 220 В, собственный 27-вольтовый генератор постоянного тока и блок аккумуляторных батарей с системой их автоматического переключения.

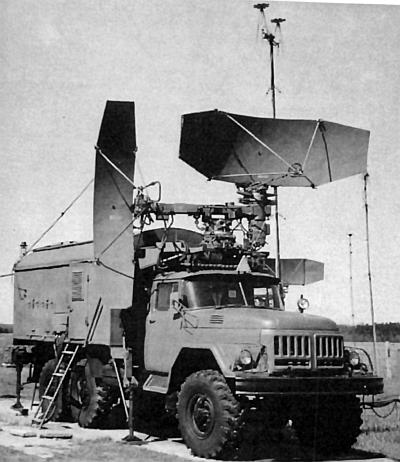

    Антенная машина на шасси ЗИЛ-131 радиолокационной станции П-19 «Дунай». 1978 год.


    Помимо вышеупомянутых станций на шасси ЗИЛ-131 монтировали оборудование командно-штабной машины Р-142М для обеспечения телефонной и радиосвязи в системе Внутренних войск МВД, подвижный радиоузел системы ПВО Р-146А «Зонтик» в кузове К6-131, ультракоротковолновую радиостанцию средней мощности Р-167 (развитие модели Р-137) в фургоне КУНГ-1М с двумя телескопическими мачтами с обеих сторон, модернизированные радиорелейные станции оперативного звена Р-404М3 и Р-404М4, смонтированные на трех и четырех автомобилях ЗИЛ-131 соответственно, и станцию тропосферной связи Р-444 «Эшелон», выпускавшуюся с 1981 года. По лицензии на станцию Р-405М, которая в СССР устанавливалась на автомобиль ГАЗ-66-05 с прицепом, в Венгрии выпускалась радиорелейная коротко– и ультракоротковолновая радиостанция R-405XN1 для связи между пунктами управления, смонтированная в кузове К-131 на шасси ЗИЛ-131Н. В армии ГДР служила собственная войсковая радиостанция R-1301 на базе ЗИЛ-131. В кузове КУНГ-1МД монтировалось также оснащение кабины обработки информации, получаемой от мощной радиолокационной станции дальнего обнаружения 1Л117.


    К мобильным средствам управления на шасси ЗИЛ-131 относились многочисленные командно-штабные машины (КШМ) разного уровня и разных родов войск. Среди них основными считаются многоцелевые КШМ со специальными кузовами К-131. К машинам первого поколения относились варианты МШ-1.131 офицерского звена и МШ-2.131 для размещения операторов штабов, работавшие в сцепе со специальными штабными прицепами ПШ-1 и ПШ-2 и выпускавшиеся до 1975 года. Их сменили штабные машины МШ-3.131 второго поколения с прицепами ПШ-3, а затем модели МШ-4 и МШ-5 в разных комплектациях, остававшиеся в производстве до 1983 года.

    Для управления действиями самоходной, буксируемой и реактивной артиллерии в кузове К-131 оборудовалась КШМ 1В111 (9С77М) с рабочими местами начальника штаба, вычислителя и оператора. В ее комплект входили четыре радиостанции, радиоприемник, телефонные аппарат и коммутатор с аппаратурой засекречивания. Для совместной работы со стационарной радиолокационной станцией П-37 использовалась КШМ 1РЛ139 с кузовом КУНГ-1М. Подвижный пункт ПУ-1 (9С436-1) служил для управления дивизионом оперативно-тактического ракетного комплекса 9К72 «Эльбрус». Он размещался на двух автомобилях с кузовами КУНГ-1М с дополнительной правой боковой дверью, одним двойным правым окном с открывавшейся верхней половиной и двумя окнами слева – двойным и одинарным глухим. В них располагались рабочие столы, первая советская электронно-вычислительная машина для расчета полетного задания, информационные табло, телеграфное печатающее устройство и коммутатор. Питание в полевых условиях осуществлялось от собственного переносного бензинового электроагрегата АБ-4, для выгрузки которого из машины служил специальный подъемник. В кузове К-131 базировался подвижный пункт ПУ-3М (9С77М) для управления артиллерийскими частями или машина боевого управления начальника штаба дивизиона буксируемой артиллерии.


    Командно-штабная машина в составе автомобиля МШ-1.131 и прицепа-фургона ПШ-1. 1969 год.


    Менее обширным, чем на ГАЗ-66, был набор различных войсковых аппаратных на ЗИЛ-131 с кузовами К-131 и К1-131. В него входили комплексные аппаратные телеграфной связи П-238ТМ и П-241ТМ в разных кузовах, аппаратная уплотнения связи П-240ТМ в кузове КУНГ-1М для ракетного комплекса 9К72 «Эльбрус», а также комплекс мобильных аппаратных уплотнения дальней связи П-257, выпускавшийся в семи вариантах разной специализации и с различным составом оборудования.

    К машинам обеспечения работоспособности мощных средств связи, контроля и управления относилась мобильная телескопическая ферменная легкая опора или антенная машина ФЛ-95 «Сосна». С конца 1960-х годов она монтировалась на шасси ЗИЛ-131 с четырьмя длинными откидными опорами и выпускалась в нескольких исполнениях с одной, тремя и пятью секциями для развертывания антенно-фидерных устройств массой до 500 кг. Для этой цели служили подъемные гидроцилиндры с приводом от гидронасоса, получавшего крутящий момент от коробки отбора мощности автомобиля, или аварийный резервный ручной механизм подъема. В поднятом состоянии опора занимала площадку размерами 10x10 м и выдерживала уклоны до 3° и ветер, дувший со скоростью до 12 м/с. Для повышения ее устойчивости использовались дополнительные тросовые растяжки, обеспечивавшие опоре вертикальное положение на скорости ветра до 30 м/с и возможность работы на площади 30x30 м при уклоне до 5°. Установка «Сосна» была разработана и использовалась в основном для подъема приемо-передающих устройств станций тропосферной радиорелейной связи: односекционная мачта – для станции Р-410-7,5, трехсекционная – станций Р-410-5,5 и Р-412Ф и пятисекционная – для станции Р-414-4. На мачтовых установках для юстировочных машин 9В21 и 9В914 зенитно-ракетных комплексов 2К11 «Круг» и 9К33 «Оса» на платформе между кабиной и мачтой располагалось дополнительное контрольное оборудование. Габаритные размеры самой высокой пятисекционной опоры в транспортном положении – 8400x2500x3350 мм. Модернизированная установка ФЛ-95М «Сосна-М» базировалась на автомобиле ЗИЛ-131Н, а опытную телескопическую пятисекционную опору ФЛ-95МА «Сосна-2М» на том же шасси предполагалось использовать в составе пунктов управления зенитно-ракетными комплексами серии С-300ПМ.


    Антенно-мачтовая машина ФЛ-95МА «Сосна-2М» на шасси ЗИЛ-131Н комплекса С-300ПМ. 1989 год.


    С середины 1960-х годов на специальных 6-тонных полуприцепах-фургонах ОдАЗ-828 с тягачами ЗИЛ-131В размещалась радиоэлектронная аппаратура управления зенитно-ракетными комплексами, в том числе несколько типов кабин управления серии К-3 системы С-200 «Ангара». С 1982 года в кузовах доработанных полуприцепов ОдАЗ-828М перевозили средства контроля и управления зенитным ракетным комплексом С-300ПС. Допустимая скорость передвижения таких автопоездов не превышала 50 км/ч.

    Полевые ремонтные мастерские

    К необъятному семейству всевозможных средств обслуживания и ремонта в полевых условиях различных видов автомобильной, бронетанковой и инженерной техники, их агрегатов и вооружения относились многочисленные автономные универсальные и специализированные мастерские на шасси ЗИЛ-131 и ЗИЛ-131Н с коробками отбора мощности, лебедками, типовыми цельнометаллическими кузовами КМ-131 или бескаркасными К-131 и специальными прицепами. Основу ремонтных средств составляли системы подвижных авторемонтных мастерских ПАРМ первого модернизированного семейства ПАРМ-1А, а также более совершенные комплекты ПАРМ-2 и ПАРМ-3М второго и третьего поколений с рационализированным составом оборудования. Они выпускались в 1970 – 1980-е годы в кузовах КМ-131 образца 1970 года и К-131 образца 1981 года. Им на смену пришли новые усиленные герметизированные кузова КМ-131 образца 1991 года с новыми системами герметизации, отопления и очистки воздуха. Все они были максимально приспособлены к установке тяжелого оборудования, длительной автономной работе в наиболее неблагоприятных условиях, оснащались системами энергоснабжения и жизнеобеспечения, переговорным устройством с кабиной водителя, радиостанцией и обогреваемой палаткой для работы вне автомобиля.


    Мастерская МТО-70 комплекса ПАРМ-1А в цельнометаллическом кузове. 1972 год.


    В состав ремонтных комплексов ПАРМ входило многочисленное семейство мастерских технического обслуживания МТО-70 и МТО-80 двух поколений разного уровня и назначения, которые могли работать совместно с другими средствами ПАРМ или самостоятельно. Они служили для регулярного обслуживания и проведения мелкого ремонта различных видов колесной и гусеничной техники, их различных агрегатов и систем вооружения, и в зависимости от назначения имели разную комплектацию. Основу семейства МТО составляли многопрофильная автомобильная мастерская МТО-АМ и ее специализированные варианты МТО-АТ-М1 для многоцелевых военных автомобилей, МТО-4ОС для четырехосной техники и автотракторная версия МТО-АТ. Для обслуживания инженерной, автомобильной и другой военной техники служила мастерская МТО-И. Узкоспециализированными являлись мастерские для обслуживания артиллерийского и бронетанкового вооружения МТО-АР и МТО-БТ и их различных систем. К этой же гамме относились средства обслуживания шасси подвижных ракетных систем, например, МТО-АТГ-М1 гусеничных зенитно-ракетных комплексов «Бук-М1» и «Тунгуска».

    В комплектацию машин семейства МТО входили диагностические и контрольные стенды, приборы и комплекты инструментов, легкое слесарное, сверлильное, шлифовальное, сварочное, электротехническое, столярное, малярное, зарядочное, заправочное и моечное оборудование с питанием от собственного электрогенератора мощностью до 12 кВт, а также смонтированный на переднем бампере съемный стреловой кран грузоподъемностью 1,5 т с высотой подъема груза 3,7 м и тросовым приводом от лебедки автомобиля.

    В комплексы ПАРМ входили также многочисленные соответственно укомплектованные многоцелевые и специализированные мастерские для проведения любых работ по текущему и среднему ремонту практически всех средств транспорта, боевой техники и вооружения, состоявших на вооружении. С середины 1960-х годов к наиболее распространенным относились универсальные ремонтно-механические мастерские МРМ с более тяжелым станочным оборудованием для ремонта автомобильной, тракторной и специальной военной техники, включая вооружение. В 1980-е годы в войска поступил модернизированный вариант МРМ-М2 с более совершенным оборудованием. Для ремонта автотехники служила профильная мастерская МРС-АТ комплекса ПАРМ-3М, выполнявшая полный цикл работ в полевых условиях от слесарных до зарядки аккумуляторных батарей. Ее разновидностью являлась сварочная мастерская автомобильная МС-А, выпускавшаяся с 1970-х годов Центральным ремонтным заводом № 258 РВСН СССР из города Батайск Ростовской области и выполнявшая комплекс сварочных работ при ремонте деталей из конструкционных, броневых и высоколегированных сталей, алюминиевых и прочих сплавов. Танкоремонтные мастерские ТРМ-70 и ТРМ-80 образца 1970 и 1980 годов служили для текущего и среднего ремонта всех видов бронетанковой техники. Другими профильными ремонтными и вспомогательными средствами были мастерская МЭС для обслуживания и ремонта электрического, инфракрасного и навигационного оборудования бронетанковых войск; станция для ремонта и зарядки аккумуляторов СРЗ-А-М1 с 30-киловаттным электрогенератором и мастерская МРИВ со станочным оборудованием для обслуживания и ремонта инженерной техники и вооружения. К другим средствам комплексов ПАРМ относились электрогазосварочная мастерская ЭГСМ-70, для ремонта электрооборудования и систем питания МЭСП-АТ, ремонтно-зарядная станция ПРЗС-70 и другие. В комплекты ПАРМ-1А и ПАРМ-2 входил транспортный автомобиль АТ-1, представлявший собой доработанный бортовой грузовик 131-й серии с двухосными прицепами ПТ-1 и ПТ-2, приспособленными для перевозки вспомогательного имущества и материалов.


    ЗИЛ-131 в варианте транспортного автомобиля АТ-1 с прицепом ПТ-1 из состава комплексов ПАРМ.


    Комплектация разных видов мастерских комплексов ПАРМ соответствовала их назначению и включала специальное оборудование, соответствовавшее их профилю. В состав различных ремонтных средств входили токарно-винторезные, фрезерные, шлифовальные, сверлильные и заточные станки, слесарно-механическое оснащение, сварочное и кузнечное оборудование с горном и наковальней, водяная мотопомпа, различные приборы, инструмент, материалы и запасные части. Источниками электроэнергии являлись собственные генераторные станции мощностью 12 – 16 кВт, передвижные электростанции или промышленная сеть переменного тока напряжением 380 – 400 В. Внутри кузовов обычно размещали 3 – 5 рабочих мест, и еще 6 – 9 мест находились под открытым небом, под навесами или в палатках. Для отдыха персонала на верстаках оборудовали спальные места и на покатых частях потолка подвешивали гамаки. Полная масса мастерских на шасси ЗИЛ-131 в среднем составляла 10 т, время их развертывания – 25 – 30 минут. Максимальная скорость движения – 60 – 80 км/ч, запас хода до 800 км.

    В инженерных частях использовалась собственная автономная полевая ремонтная инженерная мастерская АПРИМ-2, переставленная в конце 1960-х годов с шасси ЗИЛ-157 на автомобили серии 131 и получившая новые электросварочный агрегат АДБ-306 на прицепе и генератор мощностью 9,6 кВт с приводом от двигателей ГАЗ-320 (32 л.с.) или ГАЗ-321 (45 л.с.), унифицированных с моторами легковых машин «Волга». С 1984 года выпускался модернизированный вариант АПРИМ-М с дополнительными шлифовальным станком и гидропрессом.

    Для проведения текущего ремонта наземного артиллерийского и простого ракетного вооружения, их узлов и боеприпасов служили комплексы дивизионных артиллерийских мастерских ДАРМ-70 и ДАРМ-85 образца 1970 и 1985 годов. В их состав входили ремонтно-слесарная мастерская МРС-АР, ремонтно-механические МРМ-АР, МРС-АРМ-2 и МРМ-М3 разной комплектации, мастерские для ремонта оптических приборов ОП и ОП-М, оптико-электронных приборов ОЭ и ОП-П и стрелкового вооружения МРС-ОР, а также мастерские ремонта боеприпасов Н-1Л и обслуживания вооружения МТО-ВМ. Для доставки вспомогательного оборудования в комплексах ДАРМ применяли транспортные автомобили ТА-5 и ТА-6М на базе бортового ЗИЛ-131.

    В Войсках связи, ВВС, ПВО и РВСН использовались многофункциональные контрольно-ремонтные автомобильные станции КРАС, состоявшие из 23 профильных мастерских разной комплектации. Они служили для проведения различных видов технического обслуживания, регламентных работ, контроля, регулировки и ремонта зенитных, противотанковых и зенитно-ракетных систем, механической, электрической, наземной и авиационной радиотехнической и специальной военной аппаратуры. Мастерские первого выпуска размещались в кузовах КУНГ-1М, поздние варианты – в кузовах К-131 и КМ-131. Друг от друга они отличались комплектацией, а мастерские серии КРАС-1 снабжались монтажными площадками на крыше и телескопической мачтой.

    К прочим ремонтным средствам относились машина обслуживания вертолетов и самолетов МОВС, аппаратная технического обслуживания АТО-3 или автономная ремонтно-измерительная мастерская для проведения ремонта средств связи тактического звена армии, мастерская радиотехническая МРТС с двухосным прицепом-электростанцией, передвижная ремонтно-химическая мастерская ПРХМ-Д для обслуживания и ремонта оборудования, приборов и вооружения дивизионов радиационной, химической и бактериологической защиты. В 1969 году на вооружение был принят комплекс подвижных ремонтных мастерских службы горючего ПРМ-СГ на трех автомобилях ЗИЛ-131 с кузовами-фургонами и на одном бортовом грузовике с лебедкой, служивший для ремонта различных насосов, фильтров, паровых котлов, трубопроводов, металлических и резинотканевых резервуаров и тары. Мастерские для испытаний и обслуживания ракетного вооружения относились к средствам обеспечения ракетных комплексов.

    Автоцистерны и топливозаправщики

    В семейство различных автоцистерн на шасси ЗИЛ-131 входили самые простые модели двойного назначения, а также унифицированные военные топливозаправщики АТЗ-4-131 и АТЗ-4,4-131 и маслозаправщик МЗ-131.

    АЦ-4,0-131 – многоцелевая автоцистерна двойного назначения на шасси ЗИЛ-131 со стальным резервуаром вместимостью 4100 л и сливом топлива самотеком. Принята на вооружение в 1971 году и состояла в подразделениях материального обеспечения для хранения, транспортировки и перекачивания нефтепродуктов. Оснащалась вихревым насосом СВН-80 производительностью 500 л/мин с приводом от коробки отбора мощности автомобиля, боковой кабиной управления, продольными цилиндрическими пеналами или ящиками для хранения рукавов, фильтром предварительной очистки и системой контроля. Полная масса машины – 10 365 кг.

    АЦ-4,3-131 (АЦЗ-4,3-131) – автоцистерна-заправщик двойного назначения на шасси ЗИЛ-131 с рамным 4300-литровым резервуаром из алюминиевого сплава и задней кабиной управления. Принята на вооружение в апреле 1970 года и выпускалась до 1973 года. Применялась для транспортировки, перекачивания топлива и одновременной заправки до четырех единиц колесной или гусеничной техники с замером выдаваемых количеств. На машине были смонтированы вихревой насос СВН-80, фильтр тонкой очистки, два топливных счетчика-литрометра, трубопроводы и раздаточные рукава с кранами, боковые пеналы для рукавов. Управление всеми операциями ручное из кабины управления, установленной между кабиной водителя и цистерной. Полная масса – 10 510 кг.

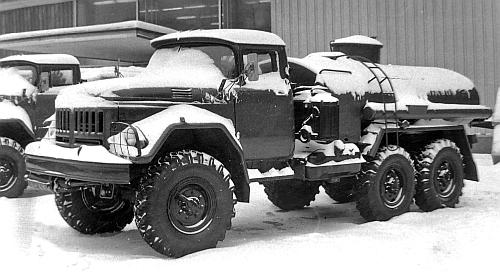

    Заправочная автоцистерна АЦ-4,0-131 на шасси ЗИЛ-131 с насосным оборудованием. 1971 год.


    АТЗ-4,4-131 – армейский топливозаправщик на шасси ЗИЛ-131 со стальной несущей цистерной с эксплуатационной емкостью 4400 л. Принят на вооружение 21 января 1975 года. По общей конструкции и комплектации был унифицирован с заправщиком АТЗ-4-131 и служил для одновременной заправки четырех потребителей.

    АТЗ-4-131 (АТЗ-4,1-131) – многоцелевой армейский топливозаправщик на шасси ЗИЛ-131 со стальной цистерной вместимостью 4148 л. Принят на вооружение в июле

    1976 года и выпускался с того же года Реутовским заводом стройоборудования. По общей конструкции и оснащению был унифицирован с заправщиком АТЗ-4,4-131. Снаряженная масса машины – 7040 кг, полная – 10 370 кг.

    Автомобильная техника аэродромных служб

    В 1960-е годы на автомобиле ЗИЛ-131 монтировалось аэродромное оборудование, переставленное с шасси ЗИЛ-157, в том числе компрессорная станция УКС-400В и воздухозаправщик ВЗ-20-350. В последующие годы специально для ЗИЛ-131 были созданы новые надстройки: моторный подогреватель УМП-350-131, электрические пусковые агрегаты АПА-50М и АПА-80, авиационный кондиционер АМК-24/56 для подготовки высотного снаряжения летчиков, тепловые машины ТМ-131 и ВМ-63 для удаления наледи с самолетов, средства проверки гидравлических систем самолетов и зарядки их кислородом.

    УМП-350-131 – серийный аэродромный унифицированный моторный подогреватель с тепловой производительностью 350 килокалорий в час на шасси ЗИЛ-131 или ЗИЛ-131Н. Был разработан по заказу ВВС СССР и выпускался с 1970 года прилукским заводом «Пожмашина». Служил для одновременного обогрева четырех двигателей летательных аппаратов, их кабин, салонов или отсеков, а в летнее время использовался для продувки и вентиляции самолетных кабин. Его оборудование размещалось внутри цельнометаллического кузова с дверками для доступа к рабочим органам и забора атмосферного воздуха. К горячим стенкам калорифера, работавшего на авиационном керосине, воздух засасывался центробежным вентилятором и далее подавался по пяти напорным рукавам к обогревавшимся объектам. Топливо для него хранилось в двух 450-литровых баках. Управление всеми операциями осуществлялось со щитка приборов в кабине водителя. Снаряженная масса машины – 8850 кг.

    АПА-50М – аэродромный пусковой агрегат на шасси ЗИЛ-131 для электрического запуска авиационных двигателей, проверки и питания самолетных систем. Смонтирован в цельнометаллическом кузове с периферийными ящиками для оборудования, кабелей и пультов управления. В его центральной части находился 200-сильный дизельный двигатель У1Д6 с однодисковым сцеплением и раздаточной коробкой для привода четырех электрогенераторов суммарной мощностью до 70 кВт, вырабатывавших постоянный и переменный ток напряжением от 28,5 до 208 В. В левом продольном отсеке кузова помещалась выдвижная телескопическая стрела с электроприводом для подачи тяжелых силовых кабелей к самолету. Масса машины в снаряженном состоянии составляла 10 550 кг. Новый пусковой агрегат АПА-80 новосибирского завода «Электроагрегат» снабжался вспомогательным 210-сильным дизелем КамАЗ-740 для привода генераторов, двумя поворотными стрелами для перемещения кабелей и был приспособлен для работы при температуре до – 50 °C. Установка ЭГУ-50/210-131 с низким металлическим кузовом с боковыми дверцами, откидными панелями крыши и задним блоком управления служила для электростартерного запуска летательных аппаратов, обеспечивала их питание при профилактических и ремонтных работах на аэродроме и дозаправку гидравлических и электрических систем.


    Пусковой агрегат АПА-50М с автономным дизелем в 200 л.с. и генераторами мощностью 70 кВт.


    Для проверки и дозаправки гидравлических систем летательных аппаратов служила передвижная установка УПГ-300 (А-28М), внешне сходная с машиной АПА-50М, но оснащенная автономным бензиновым двигателем ЗИЛ-375 V8 мощностью 180 л.с. для привода трех гидронасосов, заправочным и контрольным оборудованием. Функции прежнего воздухозаправщика ВЗ-20-350 выполняла новая кислородно-зарядная станция АКЗС-75М-131 с 18 газовыми 50-литровыми баллонами и компрессором для перекачивания медицинского кислорода в бортовые системы самолетов. В кузове К-131 размещалось оборудование автомобильной углекислотно-зарядной станции АУЗС-2М-131 с 24 баллонами и пневматическим компрессором для заполнения бортовых огнетушителей.


    Установка УПГ-300 для проверки и заправки самолетных гидросистем с автономным мотором в 180 л.с.


    Средства обеспечения ракетных комплексов

    С началом серийного производства автомобиля ЗИЛ-131 в области спецнадстроек для снабжения и обслуживания ракетных комплексов также наблюдалась тенденция к перестановке на них уже освоенных систем для грузовиков ЗИЛ-157. Однако жесткие требования к новым средствам обеспечения уже во второй половине 1960-х годов привели к созданию модернизированных и новых установок третьего поколения. Их основу составляли доработанные заправщики ракетным топливом 9Г29М и окислителем 9Г30М, применявшиеся в составе мобильного ракетного комплекса 9К72 «Эльбрус» и в других системах, а также заправщики кислородом 9Г22 и 9Г22М для гусеничных зенитно-ракетных установок комплексов «Круг». Для заправки ракетных систем сжатым воздухом использовалась многоцелевая компрессорная станция УКС-400В, переставленная с ЗИЛ-157 и состоявшая на вооружении бригад комплекса 9К72 и дивизионов зенитно-ракетных систем С-200. В кузове КУНГ-1 размещалась машина горизонтальных испытаний 9В11М оперативно-тактических ракет Р-11 и Р-17. С 1967 года в составе гусеничного зенитно-ракетного комплекса 2К12 «Куб» находились контрольно-измерительная станция 2В7 и контрольно-испытательная 2В8 на базе ЗИЛ-131.

    Для подвижного оперативно-тактического ракетного комплекса 9К72 «Эльбрус» были созданы собственные машины горизонтальных испытаний 2В11М1 и автономных 9В41М. Последняя машина размещалась в модернизированном кузове КУНГ-1МД с навесом над кабиной, двойной крышей и узкими боковыми окнами, установленном на шасси ЗИЛ-131 с четырьмя домкратами. В состав комплекса входил также ракетно-сборочный комплект «Целина-1А» из четырех машин со специальными вместительными глухими кузовами с автономными агрегатами питания, системами подогрева и поддержания определенного температурного режима. Машина-хранилище 9Ф223 применялась для транспортировки ядерных боеголовок ракет 9М21, в фургонах 9Ф225 и 9Ф226 помещались аппаратная и сборочный зал для проверки и комплектации ракет, а на машине 9Ф449 перевозили расходные материалы и запасные части.

    В 1970-е годы, с расширением номенклатуры ракетных систем и постановкой на вооружение новых ракетных комплексов, существенно расширилась и гамма средств для проведения их контроля, сборки, испытаний и обслуживания на разных стадиях подготовки ракет к заправке и запуску, смонтированных в типовых кузовах-фургонах К-131 или КМ-131 на шасси ЗИЛ-131 с одноосными прицепами для транспортировки автономного электроагрегата. К ним относились машина автоматизированной контрольно-испытательной подвижной станции 9В95М1 гусеничного зенитно-ракетного комплекса 9К37 «Бук», машины 9В210М и 9В210М3 обслуживания зенитных комплексов «Оса» и «Оса-АКМ» соответственно, автоматизированные контрольно-испытательные машины (АКИМ) 9В819 и 9В819-1 с прицепами для регламентной проверки и испытания ракет 9М79 и 9М79-1 тактических ракетных комплексов «Точка» и «Точка-У», установленные в кузовах КМ-131 с домкратами для вывешивания станции. С левой стороны кузова монтировалась трубчатая откидная рампа с ложементом для крепления обслуживаемой ракеты. Автономная бензиновая электростанция мощностью 12 кВт перевозилась на одноосном прицепе. Длина автопоезда составляла 10,8 м, полная масса – 11 972 кг. Машины 9В844 и 9В944М служили для технического обслуживания комплексов «Точка» и «Точка-У» и размещались в кузовах КМ-131 с одним боковым окном, двумя верхними световыми люками и боковой откидной рампой для установки и обслуживания ракеты.


    ЗИЛ-131 с лебедкой и гидрокраном в варианте транспортной машины 5Ю81М комплекса С-200.


    На автомобиле ЗИЛ-131 с кузовом-фургоном КУНГ-1МД базировалась модернизированная многоцелевая машина 2Щ1-М2 для доставки запасных частей. Для перевозки наборов такелажного оборудования для работы с ракетами и боеголовками комплекса «Куб» использовались технологические машины МС-1760 и МС-1761М на шасси ЗИЛ-131 со специально дооборудованными бортовыми кузовами с тентами и рабочей площадкой на крыше кабины. В состав зенитного комплекса 9К33 «Оса» входил транспортный бортовой автомобиль 9Ф16 с гидрокраном-манипулятором и двумя гидравлическими опорами. Аналогичная машина 5Ю81М служила для перегрузки имущества комплекса С-200. Для проведения обмывочно-нейтрализационных операций всех ракетных комплексов применялась модернизированная машина 8Т311М.

    Машины войск химической защиты

    8Т311М (1967 – 1990 гг.) – серийная обмывочно-нейтрализационная машина многоцелевого назначения на шасси ЗИЛ-131 или ЗИЛ-131Н с лебедками или без них. Являлась модернизированным вариантом первой модели 8Т311 на базе ЗИЛ-157 и выпускалась заводом «Пожтехника» из Торжка. Использовалась для проведения обмывочных операций при работе с высокоагрессивными жидкостями, нейтрализации различных машин и вооружения от остатков окислителя и пенного тушения мелких возгораний. В ее состав входили цистерна на 1900 л воды и баки для щелочи и пенообразователя вместимостью 150 и 100 л соответственно. Вариант 8Т311МЭ снабжался электрическим розжигом форсунок. Полная масса машины – 10 159 кг, расчет – три человека. В 1990-е годы ее оборудование монтировалась на шасси ЗИЛ-4334.

    ДДА-3 – дезинфекционно-душевая установка на шасси автомобиля ЗИЛ-131 со специальным кузовом и двухосным прицепом-шасси СМЗ-8326. Принята на вооружение в апреле 1980 года. Изготовитель – пермское ПО «Автомедтехника». Конструктивно являлась развитием станций ДДА-2 и ДДА-66 и применялась для дезинфекции и дезинсекции обмундирования личного состава и помывки в полевых условиях в любое время года. Машина позволяла развернуть палаточный пункт обработки с помывочным отделением на 18 душевых сеток, двумя дезинфекционными камерами объемом по 2,4 м3 и парогенератором, работавшим на жидком топливе. В летнее время ее пропускная способность по помывке достигала 144 человек, зимой – 96 человек. Длина автопоезда в походном положении – 12,8 м, полная масса – 14 275 кг.


    Многоцелевая обмывочно-нейтрализационная машина 8Т311М на шасси ЗИЛ-131. 1967 год.


    АРС-14 – авторазливочная станция на шасси серии ЗИЛ-131 без лебедки. Использовалась для транспортировки, временного хранения, перекачивания и распределения по поверхности воды, различных составов и химических растворов. Главное назначение станции – дегазация, дезактивация и дезинфекция вооружения и военной техники, а также дегазация и дезинфекция отдельных участков местности и дорог при движении с рабочей скоростью 3 – 4 км/ч. Станция использовалась также для тушения мелких пожаров и поливки улиц. Снабжалась эллиптической цистерной вместимостью 2700 л, баками для спецсоставов, горизонтальным винтовым насосом 2,5ВС-3А с приводом от коробки отбора мощности, обеспечивавшим подачу 18 м3 жидкостей в час на высоту до 20 м, комплектом рукавов и приборов. Дополнительный ручной насос БКФ-4 имел подачу 1,2 м3/ч. На одной заправке цистерны за 8 – 10 минут можно было обработать полосу шириной 5 м и длиной 250 м. Время заполнения цистерны с использованием механического насоса – 8 – 12 минут, ручного – 45 мин. Полная масса станции с расчетом из трех человек – 10 200 кг. Ее модернизированный вариант базировался на автомобиле КамАЗ-4310.


    Авторазливочная станция АРС-14 для дегазации и дезактивации вооружения и техники.


    АГВ-3У – автомобильный дегазационно-воздушный комплекс (автодегазационная станция) на четырех автомобилях ЗИЛ-131 с общим расчетом из 13 человек. Предназначался для дегазации паровоздушной аммиачной смесью, дезинфекции и дезинсекции обмундирования, обуви, снаряжения и средств индивидуальной защиты, зараженных отравляющими веществами и их парами, а также для сушки обработанного имущества горячим воздухом. Эти функции выполняли две дегазационные машины со специальными высокими кузовами-фургонами с четырьмя боковыми распашными дверями. Они оборудовались четырьмя независимыми дегазационными камерами объемом по 2 м3, специальным оснащением и системой управления. Источником пара и горячего воздуха являлась силовая установка, размещавшаяся в специальном фургоне с откидными боковыми стенками. В состав ее оснащения входили автономный бензиновый двигатель «Москвич», паровой котел с парогенератором, системы питания котла водой и топливом и распределения пара и воздуха, управления и контроля. Производительность пара составляла не менее 250 кг/ч, горячего воздуха – 2000 м3/ч. Вспомогательное съемное оборудование и материалы перевозили на подсобном грузовике ЗИЛ-131 с надставными деревянными бортами и тентом.

    На автомобиле ЗИЛ-131 с фургоном К-131 и на прицепе-шасси СМЗ-8326 с кузовом КП-2 базировалась также автомобильная радиометрическая и химическая лаборатория АЛ-4М для определения степени зараженности машин и местности ядовитыми и радиоактивными веществами.

    Эвакуационная и инженерная техника

    На ЗИЛ-131 пришелся серийный выпуск разработанных ранее комплектов мостостроительных средств КМС, а также перевозка средних автодорожных разборных мостов САРМ и САРМ-М, для чего служили 42 бортовых грузовика. Главными новинками инженерной техники являлись принципиально новые машины с приспособлениями для самоокапывания «Периметр», минный заградитель УМЗ, уникальные мостостроительные средства «Пролет» и автономные электростанции. Среди новой техники был и опытный эвакуатор 38М2 полной массой 5950 кг для транспортировки в полупогруженном положении легких автомобилей с нагрузкой на транспортное устройство до 2 т. Он был разработан и изготовлен Опытным заводом № 38.


    Автомобиль ЗИЛ-131П «Периметр» с задним оборудованием для самоокапывания. 1977 год.


    ЗИЛ-131П «Периметр» (1977 – 1978 гг.) – доработанный грузовик ЗИЛ-131 с оригинальной и не имевшей в свое время аналогов системой самоокапывания для самостоятельного создания укрытия на местности. Эта система под кодовым названием «Периметр» была разработана специалистами 21 НИИИ в рамках принятой в 1969 году совместной секретной программы Минобороны и Минавтопрома СССР «Разработка навесного автомобильного оборудования для отрытия котлованов и самоокапывания одиночного автомобиля». В последующие годы созданием собственных вариантов такой техники занимались несколько советских предприятий, а вариант Московского автозавода имел индекс ЗИЛ-131П. Он представлял собой серийный грузовик ЗИЛ-131, в задней части которого устанавливался подвижный нож, опускавшийся при помощи двух гидроцилиндров на грунт и срезавший его на глубину 5 – 7 см. Далее он откидывался на прицепной резиновый фартук, на котором автомобиль транспортировал его в другое место, сбрасывал грунт и возвращался обратно. Таким образом, обычный грузовик за несколько часов мог отрыть себе укрытие глубиной 1,7 – 2,5 м. Испытания опытных машин ЗИЛ-131П «Периметр» проходили в 1977 – 1978 годах на территории полигона 21 НИИИ и напоминали крупное строительство. Они выявили, что при повышенных нагрузках на трансмиссию обычный автомобиль, часто выходивший из строя, оказался неспособным к выполнению такой миссии. Все работы по нему были прекращены, и пробные образцы отправили на отрывание колхозных прудов и силосных ям.

    УМЗ – универсальный минный заградитель для дистанционного минирования и установки противотанковых, противопехотных и смешанных минных полей. Разрабатывался с начала 1980-х годов. Для него использовался обычный бортовой ЗИЛ-131 с тентом и специальными кассетами с шестью поворотными блоками по 30 мин в каждом, из которых они выбрасывались на поверхность грунта. Таким образом, в течение 15 – 30 минут заградитель мог выставлять однополосное противопехотное минное поле шириной 20 – 30 м и длиной 3 – 5 км, двигаясь с рабочей скоростью от 5 до 40 км/ч. Масса неснаряженной машины составляла – 8,3 т, с полным боекомплектом из 180 мин – 10,1 т. В транспортном положении заградитель внешне ничем не отличается от обычных грузовиков.

    «Пролет» (1969 – 1970 гг.) – комплект средств для строительства тылового металлического полунаплавного моста, который в целях маскировки можно было наводить как на поверхности воды, так и погружать на небольшую глубину (30 – 50 см) с опорой на специальные жесткие разборные винтовые сваи (анкеры). Мост разрабатывался с конца 1950-х годов и первоначально базировался на грузовиках ЗИЛ-157К. Его создание считается одним из высших достижений советской военной инженерной мысли, не имевших аналогов в мире. В 1969 году мост был принят на вооружение, и затем головной образец поступил в инженерные войска, став табельным средством тыловых батальонов. Элементы моста перевозили на 42 дооборудованных автомобилях ЗИЛ-131 с лебедками и двухосными прицепами. Они доставляли мостовые конструкции, специальное механическое, гидравлическое и пневматическое оборудование, буксирно-моторные катера БМК-150М и винтовые опоры, завинчивавшиеся в донный грунт при помощи гидромоторов, изменяя уровень расположения дорожного полотна. Погруженный в воду «невидимый» мост мог пропускать автобронетанковую технику с движителями, погруженными в воду на глубину до полуметра. Сложность и недостаточная надежность конструкции не позволили наладить его серийное изготовление.


    Понтонная машина с оснащением для завинчивания свай полунаплавного парка «Пролет». 1970 год.


    КМС – комплект мостостроительных средств для механизации работ по строительству временных низководных и подводных деревянных мостов грузоподъемностью до 60 т на свайных или рамных опорах. Разработан в конце 1950-х годов и принят на вооружение в первой половине 1970-х годов. Размещался на пяти доработанных грузовиках ЗИЛ-131. В его состав входили сваебойно-обстроечный паром на четырех понтонах от тяжелого парка ТПП и паром с домкратами на двух десантных лодках ДЛ-10 с подвесными моторами «Москва». На сваебойном пароме устанавливали два спаренных копра с лебедками усилием по 500 кгс и четырьмя компактными дизель-молотами 4ДМ-150, способными работать одновременно или поодиночке. Паром с домкратами грузоподъемностью 4 т служил для укладки готовых пролетных строений на свайные опоры длиной до 5 м. Вспомогательная лодка ДЛ-10 использовалась для доставки по воде элементов свайных опор и перевозки личного состава. Имущество КМС позволяло возводить 3 – 5 опор в час и создавать мостовые пролеты длиной 2,5 – 8,8 м. Время развертывания сваебойного парома – 15 – 20 минут, остальных элементов – 4 – 12 минут. Общий расчет КМС составлял 47 человек. Электрифицированный комплект КМС-Э на четырех автомобилях отличался установкой двух электростанций АБ-4Т/230-50, пяти электрических лебедок на сваебойной установке и дизель-молотов 4ДМ-240.


    ЗИЛ-131 со сваебойным паромом из комплекта мостостроительных средств КМС.


    ПБУ-50М – модернизированная передвижная армейская мачтовая буровая установка на шасси ЗИЛ-131 с максимальной глубиной бурения 50 м, монтировавшаяся ранее на автомобилях ЗИЛ-157. Принята на снабжение инженерных войск в январе 1979 года. Разработка и производство – завод «Геомаш» из города Щигры Курской области. Установка использовалась при строительстве инженерных объектов или для поиска воды. По сравнению с моделью ПБУ-50 снабжалась водяным насосом с увеличенной до 4,5 м3/ч производительностью, который приводился от коробки отбора мощности автомобиля и использовался для подъема воды из пробуренной скважины. Для перевозки буровой арматуры служили два двухосных прицепа 2-ПН-4.


    Установка ПБУ-50М на шасси ЗИЛ-131 с рабочей глубиной бурения до 50 м. 1979 год.


    ВФС-10 – войсковая фильтровальная станция повышенной до 10 м3/ч производительности с экипажем из четырех человек. Монтировалась в кузове К-131 на автомобиле ЗИЛ-131 с двухосным прицепом и находилась в составе инженерно-саперных рот мотострелковых или танковых полков. Служила для очистки воды от естественных загрязнений, обеззараживания, обезвреживания и дезактивации. В ее состав входили специальные реагенты, сорбенты, фильтры с антрацитовой крошкой и активированным углем, блок бактерицидных ламп, насосы для подачи и раздачи воды, трубопроводы и арматура, оборудование для приготовления и дозирования растворов реагентов. Время развертывания станции – 1,5 часа, время работы на возимом запасе реагентов – 100 ч. На ЗИЛ-131 устанавливалась также модернизированная опреснительная установка ПОУ-4 производительностью 4 м3 дистиллированной воды в час.

    Э-351А/351Б – мобильные полевые электростанции в кузовах К-131 на шасси ЗИЛ-131 производства курского завода «Электроагрегат» для обеспечения электроэнергией в полевых условиях различных военных потребителей. Станции снабжались двумя электрическими агрегатами АБ-12-Т/230 или АБ-30-Т/400 мощностью 12 и 30 кВт соответственно с приводом от бензинового двигателя ГАЗ-21 легкового автомобиля «Волга» и вырабатывали одно– или трехфазный переменный ток напряжением 220 и 380 В. В их комплект входили выносные распределительные щиты, дистанционное управление, электрокабели длиной 100 м. Запаса возимого топлива хватало на 30 часов непрерывной работы.

    ЭД2хЗО-Т/230 – полевая электростанция, смонтированная в кузове К4-131 на шасси ЗИЛ-131Н. Оснащалась двумя дизель-генераторами АД-30 мощностью по 30 кВт, вырабатывавшими переменный трехфазный ток напряжением 220 – 230 В. Служила в основном для питания различных подвижных радиостанций, средств управления и другого военного оборудования.

    Боевая техника

    На автомобилях ЗИЛ-131 монтировали последние варианты советских «катюш», созданных еще в годы Великой Отечественной войны, а также новую систему залпового огня «Град-1». Установка на эти грузовики пулеметно-пушечного вооружения связана с боевыми действиями в Афганистане, а затем и в Чечне, где такие системы монтировали в обычных бортовых кузовах ЗИЛ-131 собственными силами советских солдат. Самым мощным вооружением считалась спаренная 23-мм автоматическая зенитная пушка ЗУ-23-2 со скорострельностью 2000 выстрелов в минуту, разработанная в 1957 году для ПВО и ВДВ. Она предназначалась для поражения низколетящих целей на высоте до 2 км и легкобронированной военной техники на расстоянии до 2,5 км. К этой же группе автотехники можно отнести многоствольные салютные установки 2А30, 2А34 и 2А35 калибра 105, 195 и 310 мм соответственно, размещавшиеся в бортовых кузовах автомобилей ЗИЛ-131.


    Последняя модернизация легендарной «катюши» – БМ-13НММ на базе ЗИЛ-131 с лебедкой. 1966 год.


    БМ-13НММ (2Б7Р) – третья и последняя модернизация системы залпового огня БМ-13 для пуска 16 снарядов калибра 132 мм. Принята на вооружение в 1966 году и базировалась на шасси ЗИЛ-131 с лебедкой или без нее. Ее выпуском по-прежнему занимался завод «Компрессор». Главным внешним отличием от прежних установок БМ-13Н и БМ-13НМ была откидная подножка для облегчения работы наводчика, расположенная в задней левой части шасси перед опорным домкратом. По сравнению с предыдущей системой БМ-13НМ имела более высокую массу в походном положении без экипажа – 8350 кг и боевую со снарядами – 9030 кг. Ее габаритная ширина увеличилась до 2500 мм (на 170 мм), высота – до 3200 мм (на 200 мм). В 1970-е годы машина БМ-13НММ в основном поставлялась на экспорт в страны третьего мира, а на родине применялась до начала 1990-х годов как пристрелочная установка учебных полков новых систем залпового огня.

    БМ-14ММ (2Б2Р) – вторично модернизированная система залпового огня на шасси ЗИЛ-131 с артиллерийской частью от установки БМ-14-16 на ЗИС-151. Единственным конструктивным отличием от базовой системы была специальная подставка на четырех ножках для удобства прицеливания и наведения. При транспортировке она укладывалась в ящик для хранения брезентового чехла. В отличие от машины БМ-14 боевая масса БМ-14ММ со снарядами и расчетом возросла сразу на 1140 кг и составила 9340 кг. Габаритная ширина увеличилась до 2500 мм, высота в походном положении достигла 2750 мм, при наибольшем возвышении направляющих – 3230 мм.

    БМ-21 «Град-1» (9К55) – новая боевая авиатранспортабельная реактивная система залпового огня полкового звена с пусковой установкой 9П138 на шасси ЗИЛ-131 с откидными домкратными опорами. В начале 1970-х годов разрабатывалась в ГСКБ под руководством главного конструктора А. И. Яскина на базе более мощной системы залпового огня 9К51 «Град». Принята на вооружение в 1976 году и поступала в ограниченных количествах в артиллерийские подразделения мотострелковых полков и в морскую пехоту. Машина снабжалась четырехрядным пакетом из 36 трубчатых направляющих для запуска девяти типов неуправляемых реактивных снарядов калибра 122,4 мм. В эту серию входили осколочно-фугасные снаряды 9Ф28Ф массой 56,5 кг, зажигательные 9М28С, специальные 9М22 и другие с дальностью стрельбы от 1,5 до 21 км. Управление запуском осуществлялось из кабины водителя или с дистанционного пульта на расстоянии до 60 м, а благодаря пониженному расположению артиллерийской части ее перезарядка существенно упрощалась. В комплект установки входили ультракоротковолновая радиостанция Р-108М и огнетушители. Ее снаряженная масса с расчетом из трех человек – 10 425 кг, габаритные размеры в походном положении – 6900x2500x2480 мм. Скорость по шоссе – до 80 км/ч, запас хода – 525 км. Пусковая установка 9П138 работала с транспортной машиной 9Т450В на шасси ЗИЛ-131, одновременно доставлявшей к ней 54 снаряда.


    Пусковая установка 9П138 реактивной 36-зарядной системы залпового БМ-21 «Град-1».


    Средства транспортировки и заряжания ракет

    Важную роль автомобили ЗИЛ-131 сыграли в развитии новых советских зенитно-ракетных комплексов малой и средней дальности. Правда, ракетные пусковые установки на них не устанавливали, но уже в 1967 году к 131-й серии по наследству от ЗИЛ-157 перешла роль базового шасси для монтажа оборудования транспортно-заряжающих машин (ТЗМ) серии ПР-14 для зенитно-ракетной системы С-125 «Нева» нового поколения. Постановлением Совета Министров СССР от 31 марта 1961 года, еще до принятия на вооружение комплекса С-125 с ракетами В-600П, перед конструкторами была поставлена задача разработки модернизированной более совершенной двухступенчатой твердотопливной ракеты В-601П (5В27). Она использовалась в перспективном комплексе С-125М «Нева-М» с расширенным и доработанным составом аппаратуры наведения ракет и новой подвижной четырехбалочной пусковой установкой СМ-106 (5П73). В его состав вошли и модернизированные ТЗМ ПР-14М и ПР-14МА на шасси ЗИЛ-131, способные работать как с новыми ракетами В-601П, так и с прежней моделью В-600П. Для заряжания пусковой установки две ТЗМ последовательно подходили к левой и правой парам направляющих балок, а для их сопряжения на грунт по-прежнему укладывали подъездные мостки, фиксировавшие взаимное положение машин и пусковых систем. После долгих испытаний и доработок комплекс С-125М был принят на вооружение 27 сентября 1970 года и затем выпускался серийно. Он мог поражать цели на расстоянии до 17 км и высоте от 200 м до 14 км, летящие со скоростями до 2000 км/ч. С начала 1970-х годов начался экспорт системы С-125М под названием «Печора», и в дальнейшем она поставлялась в 35 стран мира. В мае 1978 года на вооружение поступил модернизированный вариант С-125М1 «Нева-М1» с ракетой 5В27Д и теми же типами ТЗМ.


    Транспортно-заряжающая машина ПР-14М ракетного комплекса С-125М «Нева-М». 1967 год.


    Транспортно-заряжающая машина ПР-11ДА с тягачом ЗИЛ-131В комплекса С-75М3 «Волхов». 1972 год.


    С началом серийного производства седельных тягачей ЗИЛ-131В они стали ускоренными темпами сменять прежние машины ЗИЛ-157В, которые широко использовались для буксировки специальных одноосных полуприцепов с емкостями для ракетного топлива и транспортно-заряжающим оборудованием различных зенитных ракетных комплексов. По наследству им досталась буксировка прежних ТЗМ ПР-3М3 комплекса С-25М для транспортировки и установки ракеты В-300, но в основном тягачи 131В служили для работы с несколькими типами ранних ТЗМ ПР-11Б, ПР-11БМ и ПР-11Д различных ракетных систем серии С-75. В 1970-е годы к ним добавилась новая заряжающая машина ПР-11ДА с оборудованием обогрева ядерной боевой части ракет и верхним защитно-маскировочным чехлом. Она входила в состав ракетных комплексов С-75М2, С-75М3 и С-75М4 «Волхов», состоявших на вооружении с 1971, 1972 и 1978 года соответственно и укомплектованных разными типами зенитных ракет с дальностью полета до 56 км, высотой поражения от 100 м до 30 км и скоростью движения цели 3700 км/ч. Для перевозки ракет комплексов С-75 на дальние расстояния тягачам ЗИЛ-131В придавались специальные транспортные полуприцепы с герметизированными цилиндрическими ракетными контейнерами.


    Транспортно-заряжающая машина 2Т7М зенитно-ракетного комплекса 2К12 «Куб-М1». 1973 год.


    Во второй половине 1960-х годов на автомобилях ЗИЛ-131 также монтировалось оснащение транспортных машин 9Т22 с двумя ракетами и транспортно-заряжающих установок 2Т7 с тремя ракетами 3М9 и задним перегрузочным гидрокраном для гусеничного зенитно-ракетного комплекса 2К12 «Куб». В 1973 году последняя ТЗМ была заменена на новую 2Т7М для системы «Куб-М1» с ракетами 3М9М. Она снабжалась новым краном грузоподъемностью 610 кг при полном 5-метровом вылете, имела полную массу с ракетами 10 425 кг и развивала скорость на шоссе 55 км/ч.

    Для транспортировки и перегрузки ракет 8К14 и 8К11 с обогреваемыми ядерными боеголовками оперативно-тактического комплекса 9К72 «Эльбрус» в 1968 году были созданы модернизированные одноосные полуприцепные грунтовые транспортные тележки 2Т3М1, работавшие с седельными тягачами ЗИЛ-131В с лебедкой. В отличие от тележек 2Т3 и 2Т3М первого поколения они снабжались новыми аккумуляторными батареями, экранированными электрическими кабелями, дегазационным комплектом ДК-4У и имели несущественно сокращенные габариты и массу. Длина автопоезда с тележкой 2Т3М1 составляла 15 250 мм, допустимая скорость движения – 40 км/ч. Первоначально для перегрузки ракет использовался специальный кран на пусковой установке, но впоследствии его заменил войсковой автокран 9Т31М1.

    Прочая военная автотехника

    ПРС-ВМ – модернизированная передвижная рекомпрессионная станция на шасси ЗИЛ-131 с кузовом К4-131 и двухосным прицепом СМЗ-8325 с кузовом КП-2. Станция являлась развитием первого варианта ПРС-В на автомобиле ЗИЛ-157 и также выпускалась заводом № 28 Ленинградской области. Служила для подготовки к спуску водолазов и водолазного снаряжения на глубину до 60 м и обеспечения личному составу восстановления после длительного погружения. На автомобиле находились два компрессора высокого давления, генератор переменного тока, воздушные баллоны, фильтры, воздухоподогреватель, воздухораспределительная колонка и телефонная станция. На прицепе размещались рекомпрессионная камера (барокамера) и три места для отдыха водолазов. Полная масса станции – 14 250 кг. В 1990-е годы она монтировалась на шасси КамАЗ-43118.

    АФХО-131/131М – базовый и модернизированный войсковые автомобили-фургоны с полезной нагрузкой 2400 кг для доставки хлеба. Машины приняты на вооружение в июле 1974 года и в 1989 году соответственно и выпускались брянским военным заводом № 111. Специальные кузова пониженной высоты на деревометаллическом каркасе с внешней обшивкой из листовой стали снабжались 150 выдвижными лотками для хлеба и обогревались теплом отработавших газов автомобиля или отопительно-вентиляционной установкой ОВ-65. Вариант АХФО-131М для эксплуатации в северных регионах снабжался дополнительной теплоизоляцией кузова. Погрузочная высота по нижним лоткам составляла 1410 мм, по верхним – 2460 мм. Снаряженная масса фургонов – 7560 кг.

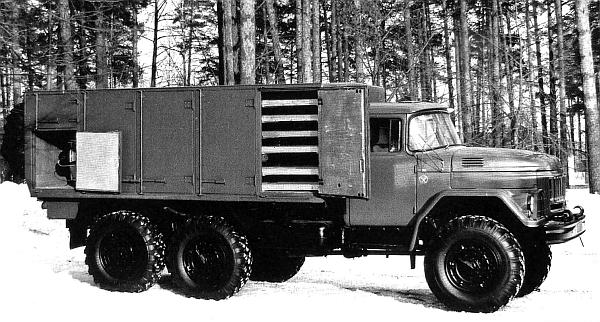

    Автофургон АФХО-131М с деревометаллическим кузовом с лотками для доставки хлеба. 1989 год.


    ПАК-200/200М – базовая и модернизированная передвижная автомобильная кухня в металлическом кузове-фургоне КМ-131 на шасси ЗИЛ-131. Автокухня ПАК-200 (ПАК-200-131) была разработана в 1971 году по заказу Центрального продовольственного управления Минобороны СССР, принята на снабжение продовольственных служб Советской Армии и ВМФ в сентябре 1977 года и выпускалась 111-м военным заводом. Модернизированная модель ПАК-200М образца 1984 года поступила на снабжение в 1986 году. Кухни предназначались для доставки продовольствия и приготовления пищи из трех блюд во время движения или в стационарных полевых условиях на 200 человек личного состава. Их оборудование состояло из трех варочных котлов и жарочного шкафа с системами разогрева, кипятильника на 150 л, баков для 350 л воды, водопроводной системы с ручным насосом, трех топливных баков вместимостью 72 л, технологического оборудования и кухонного инвентаря. В качестве горючего для котлов и печей использовались дизельное топливо, керосин или дрова. Кузов для модели ПАК-200М снабжался дополнительным оснащением и фильтровентиляционной установкой. Снаряженная масса кухни ПАК-200 – 7450 кг, ПАК-200М – 7740 кг. Полная масса – 9570 и 9850 кг соответственно. Выпуск варианта ПАК-200М продолжался до конца 1990-х годов.


    Передвижная войсковая столовая СА-32 в раскладном кузове КР-131 на шасси ЗИЛ-131.


    СА-32 – передвижная столовая на автомобиле ЗИЛ-131 для питания личного состава в полевых условиях, оборудованном раскладным кузовом-фургоном КР-131 изменяемой геометрии с откидными боковинами и раздвижной крышей. Аналогичным кузовом снабжался буксируемый двухосный прицеп СП-32 (2-ПН-4). В этом исполнении столовая выпускалась с 1974 года на 111-м заводе, модернизированный вариант СА-32М+СП-32М – с 1984 года. Они обычно входили в состав передвижных кухонь-столовых ПКС-125 и ПКС-250 для обеспечения довольства 125 и 250 человек соответственно. Внутри их кузовов размещалась полевая мебель на 32 посадочных места, а также посуда, холодильник и вентиляционная установка. Время развертывания одной столовой силами расчета из пяти человек – 20 – 25 минут. Полная масса автомобиля – 7900 кг.

    Ряд прочей автотехники на ЗИЛ-131 дополняло еще более обширное семейство пожарных машин различной конструкции и назначения, находившихся на охране войсковых подразделений и городков, крупных военных баз, предприятий, аэродромов и портов. Наиболее известными среди них являлись аэродромные пожарные автомобили АА-40 (131)-139 пенного тушения с двухрядной 7-местной кабиной, собиравшиеся в 1969 – 1986 годах заводом «Пожмашина». Для выпуска в полевых условиях войсковых газет, листовок и различной документации тиражом до 20 тыс. экземпляров служила походная дивизионная типография АТМ-83 «Каштан» образца 1983 года с полным циклом подготовки и печати, размещавшаяся на двух автомобилях ЗИЛ-131 с типовыми кузовами-фургонами. С 1972 года для очистки военных путей сообщения и взлетно-посадочных полос аэродромов использовались шнекороторные снегоочистители Д-707 (ДЭ-210) Северодвинского завода дорожных машин с дополнительным силовым агрегатом. За один проход они могли расчищать дорожку шириной 2,6 м и отбрасывать снег на расстояние до 40 м. Их максимальная производительность составляла 400 т снега в час. Наконец, механический завод № 86 в городе Энгельсе на шасси ЗИЛ-131 выпускал машину ООВЯ для очистки выгребных ям, специально разработанную для обслуживания воинских подразделений и городков.

    МИНСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД (МАЗ)

    На следующем этапе своего развития Минский автозавод занимался массовым выпуском единой модели нового заднеприводного бескапотного грузовика МАЗ-500 и широкого набора его вариантов. В то же время первенство в производстве наиболее совершенной гаммы специальной сверхмощной полноприводной военной автотехники марки МАЗ перешло к особому подразделению завода, о котором в свое время ничего известно не было, а основное гражданское отделение ограничилось изготовлением для службы в Советской Армии несущественно доработанных серийных автомобилей и шасси. При этом набор специальных военных надстроек к ним сократился до минимального числа типовых автоцистерн, мастерских и автокранов.

    МАЗ-500

    (1963 – 1977 гг.)

    Конвейерная сборка принципиально новых и наиболее совершенных на то время тяжелых грузовиков МАЗ-500 с кабиной над двигателем началась в марте 1963 года. Их серийное производство развернулось в марте 1965 года и продолжалось в течение 12 лет. Базовым вариантом являлся бортовой 7,5-тонный грузовик МАЗ-500 с узкой вертикальной решеткой радиатора, колесной базой 3850 мм и увеличенной на 310 мм полезной длиной грузовой платформы. На нем использовался новый четырехтактный дизельный двигатель ЯМЗ-236 V6 (11,15 л, 180 л.с.) с непосредственным впрыском и камерами сгорания в поршнях. Другими новшествами стали 5-ступенчатая коробка с синхронизаторами на четырех высших передачах, разнесенная главная передача заднего моста с планетарными колесными редукторами, гидроусилитель рулевого управления, телескопические гидроамортизаторы в передней подвеске, бездисковые колеса и опрокидывавшаяся 2-местная цельнометаллическая кабина. Базовый автомобиль полной массой 14 225 кг мог буксировать 12-тонный прицеп, преодолевал подъемы крутизной до 20°, развивал скорость 75 км/ч и расходовал рекордно мало топлива – 25 л на 100 км. С 1965 года завод выпускал 7-тонный самосвал 503 с металлическим 3,8-кубовым кузовом и короткобазный седельный тягач 504 (база – 3230 мм), работавший в сцепе с полуприцепом МАЗ-5245 в составе автопоезда полной массой 24,5 т. Развитием первого лесовоза МАЗ-501 в 1969 году стал полноприводный вариант 509 с двускатной задней ошиновкой, постоянным приводом всех колес и барабанной лебедкой, предназначенный для работы с двухосными роспусками в составе автопоездов массой до 29 т.

    В 1970 году произошла модернизация семейства 500. Колесная база бортовой модели 500А с новой облицовкой радиатора с восемью узкими воздухозаборными окнами возросла на 100 мм (до 3950 мм), грузоподъемность увеличилась до 8 т, а скорость – до 85 км/ч. Соответственно изменились и производные модели: самосвал 503А и седельные тягачи 504А, 504Б, 504Г для буксировки бортовых и самосвальных полуприцепов. Исключением являлся тягач 504В, впервые оборудованный новым дизелем ЯМЗ-238 V8 (14,87 л, 240 л.с.) и работавший с двухосным бортовым полуприцепом МАЗ-5205. В 1971 году произошло сразу несколько знаменательных для завода событий: за внедрение серии 500 он был награжден орденом Октябрьской Революции, а МАЗ-500А первым удостоился Знака качества. Одновременно на МАЗе был собран опытный образец автомобиля-самосвала КамАЗ-5510, который предполагалось выпускать на новом заводе, возводившемся на Каме.

    Военные варианты и оснащение на шасси МАЗ-500

    Буквально все серийные исполнения автомобилей серии МАЗ-500 и их шасси применялись в Советской Армии и в некоторых странах Варшавского договора, где служили на транспортных операциях, перевозили до 30 человек личного состава или снабжались небольшим набором спецнадстроек. В войсках преимущественно использовался высокобортный вариант 500Г с решетчатым кузовом и тентом, приспособленный для перевозки личного состава. На вооружении состояли также почти все седельные тягачи, а самосвалы находились в основном в инженерных и дорожно-мостостроительных частях. В отличие от грузовика МАЗ-502 единственный армейский вариант серии 500 – бескапотный 5-тонный грузовик-тягач МАЗ-505 (4x4) со всеми односкатными колесами – остался в опытных экземплярах, собранных в 1962 году, в процессе доработки и доводки всей 500-й серии. Он также был унифицирован с лесовозом 509, имел постоянный привод на все колеса, легендарный несимметричный дифференциал и бортовой цельнометаллический кузов с решетчатыми бортами и тентом.


    Полноприводный 180-сильный грузовик МАЗ-505 с односкатными колесами. 1962 год.


    Шасси МАЗ-500Ш с типовым кузовом К-500 из армированного пенопласта. 1968 год.


    Для монтажа армейских кузовов параллельно со всей гаммой выпускались специальные шасси 500Ш и 500АШ, созданные на базе грузовиков 500 и 500А соответственно. На них базировались унифицированные герметизированные кузова-фургоны К-500 и К-500А из армированного пенопласта с характерными покатыми верхними скосами, разработанные в институте ВПКТИМ. Это семейство относилось к промежуточным конструкциям, от второго к третьему поколению, и разрабатывалось в соответствии с «Тактико-техническими требованиями на разработку семейства унифицированных кузовов-фургонов из армированного полистирольного пенопласта для автомобилей, прицепов и полуприцепов» Минобороны СССР от апреля 1967 года и типоразмерным рядом 21 НИИИ. Изготовлением элементов кузовов К-500 и их общей сборкой в 1968 – 1983 годах занимались предприятия Белорусской ССР – Гомельский и Речицкий деревообрабатывающие комбинаты. В 1970-е годы к ним добавились каркасно-металлические кузова КМ-500 (К-500М) Московского кузовного завода (МЗАК), оборудованные пятью окнами на пологих скосах крыши и характерными тремя вертикальными канистрами на задней стенке. В таких кузовах помещались в основном тяжелые мастерские со специальным станочным оборудованием: инструментально-механическая МИМ (ИМ-1), токарные МТ-1 (ММ-1) и МТ-2 (ММ-2) с одним и двумя станками, токарно-револьверная МР-1 (ММ-3), мастерская бесцентрово-шлифовальных работ МБШ (ММ-6), плоскошлифовальная МПШ (ММ-8), строгальная МСР (ММ-10), шлифовальная МФ (ММ-11) и токарно-фрезерная МТФ (ММ-13).


    Шасси МАЗ-500АШ с армейским каркасно-металлическим кузовом КМ-500. 1977 год.


    Наиболее распространенными из 500-й серии в Советской Армии и ВВС являлись мобильные средства топливной службы. На автомобилях МАЗ-500 и 500А монтировались одинаковые автоцистерны АЦ-8-500 и АЦ-8-500A вместимостью 8 тыс. л. Первая модель была принята на вооружение в 1965 году, а затем последовательный выпуск обеих машин до 1977 года осуществлял Тихорецкий завод химического машиностроения «Красный молот» Краснодарского края. В комплект автоцистерн входили механический самовсасывающий насос СЦЛ-20-24А производительностью 500 л/мин с приводом от двигателя шасси, пульт управления за кабиной водителя и продольные цилиндрические пеналы для рукавов. Обычно они работали в сцепе с прицепом-цистерной ПЦ-6,7-5207В. Полная масса машин составляла 15,4 т. С 1975 года завод собирал также экспортный вариант АЦ-8-500AЭ с увеличенным набором оборудования и приборов, весивший на 100 кг больше. С началом выпуска автомобилей МАЗ-500 на них было переставлено оборудование аэродромного топливозаправщика ТЗ-200, получившего новый индекс ТЗА-500 (АТЗ-8-500) и выпускавшегося до 1970 года. Со следующего года в производство пошел модернизированный вариант ТЗА-500А (ТЗА-7,5-500А) с увеличенной до 7,5 тыс. л емкостью эллиптической сварной цистерны и задней кабиной управления, принятый на вооружение в 1972 году. Он комплектовался центробежным насосом СЦЛ-20-24А с подачей 600 л/мин, новыми элементами оборудования и приборов. Его масса составила 14,9 т.


    Топливозаправщик ТЗА-500 на шасси МАЗ-500 с насосно-раздаточной системой. 1964 год.


    На шасси МАЗ-500/500А монтировали многоцелевые стреловые автокраны К-64 и К-67 Ивановского завода грузоподъемностью по 6,3 т с пневматическим и электрическим приводами рабочих органов, применявшиеся на общих погрузочно-разгрузочных операциях и для перегрузки ракетного и саперного оборудования, а также ветротепловую машину МВТ-2 с реактивным двигателем АИ-20 для очистки взлетно-посадочных полос аэродромов и установку А-1102 куйбышевского завода «Старт» для зачехления и расчехления летательных аппаратов.

    УРАЛЬСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД (УралАЗ)

    С начала 1960-х годов Уральский автомобильный завод является ведущим поставщиком многоцелевых достаточно простых и прочных капотных полноприводных грузовиков марки «Урал» для всех видов Вооруженных Сил Советского Союза и стран Варшавского договора. Все они изначально создавались по тактико-техническим требованиям Министерства обороны СССР и в советские времена являлись эталонами совершенства и качества, проходимости и надежности, а также заслужили широкую известность и авторитет в армиях братских и союзных стран, куда поставлялись в весьма больших количествах.

    Уже к середине 1950-х годов Уральский завод фактически зашел в тупик, занимаясь мелкими доработками давно изжившего себя грузовика ЗИС-5, но создать новую машину собственными силами он пока не имел возможности. Тем временем по заказу Минобороны СССР Научный автомоторный институт занимался перспективным проектированием принципиально нового 5-тонного трехосного армейского грузовика оригинальной конструкции, который появился в конце 1956 года под маркой НАМИ-020. После успешных испытаний встал вопрос об организации его серийного изготовления на одном из отечественных предприятий. При этом рассматривались как Московский завод ЗИЛ, так и паровозостроительное предприятие из Улан-Удэ, но, учитывая критическое положение автозавода из Миасса, министерства автомобильной промышленности и обороны пришли к компромиссному решению о его реконструкции и организации там выпуска новой машины.

    Для освоения технической документации и приспособления опытного грузовика НАМИ-020 к серийному изготовлению в мае 1957 года в Миасс прибыли специалисты из Москвы. После его доработок весной 1958 года появились два опытных образца «УралЗИС-НАМИ-375», построенные в заводском конструкторско-экспериментальном отделе (КЭО) под руководством главного конструктора С. А. Курова в соответствии с результатами испытаний и требованиями военного заказчика, но оказавшиеся слишком сырыми и недоработанными. Очередные модернизации и испытания привели к созданию летом 1959 года варианта «Урал-375Т», содержавшего уже почти все агрегаты и узлы будущего армейского автомобиля «Урал-375». Его прототипы были собраны к ноябрю 1960 года. В конце января 1961 года началось их мелкосерийное изготовление на конвейере реконструированного предприятия, переименованного к тому времени в Уральский автомобильный завод (УралАЗ), вся продукция которого с тех пор носит марку «Урал».

    1960-е годы стали наиболее успешными в истории Уральского автозавода, когда были заложены основы всей его последующей производственной программы, в которой всегда преобладала военная техника. За высокие достижения в августе 1967 года его наградили орденом Трудового Красного Знамени, а 8 июля 1969 года завод отпраздновал свое 25-летие. К тому времени там было изготовлено 530 тыс. автомобилей и 1,3 млн двигателей.

    Урал-375

    (1959/1961-1991 гг.)

    Долгие годы автомобили серии «Урал-375» (6x6) являлись основными многоцелевыми 5-тонными полноприводными грузовиками Советской Армии, выпуск которых в многократно модернизированных исполнениях продолжается до сих пор. Их наиболее перспективным конструктивным решением считалась новая концепция трансмиссии с постоянным приводом всех односкатных колес, в которую входила раздаточная коробка с несимметричным блокируемым дифференциалом, распределявшим крутящий момент на передние и задние колеса в соотношении 1:2. К другим новинкам относились дисковые шарниры равных угловых скоростей в переднем приводе, средний ведущий мост проходного типа и централизованная система регулирования давления в шинах с внутренним подводом воздуха через колесные ступицы. В 1969 году модернизированный грузовик «Урал-375Д» был удостоен Золотой медали на Международной ярмарке в Лейпциге. Все автомобили 375-й серии оказались крайне востребованными в Советских Вооруженных Силах, поэтому практически все первые партии машин направлялись в войска, где служили для создания перспективных систем вооружения.


    Прототип «Урал-НАМИ-375» с цельнометаллической кабиной и деревянным кузовом. 1958 год.


    За весьма короткий подготовительный период, прошедший от изучения московского прототипа НАМИ-020 до выпуска первых собственных серийных машин, грузовик «Урал-375» пережил несколько модификаций, направленных на совершенствование конструкции, повышение его надежности и технологичности для массового изготовления. Первыми образцами, разработанными совместно с конструкторами НАМИ, весной 1958 года стали две опытные машины «УралЗИС-НАМИ-375». Непригодные для серийного производства разные передний и задние ведущие мосты были унифицированы, что повлекло за собой изменение расположения двигателя и его систем, а также привело к созданию нового переднего привода с модернизированной подвеской и доработке рулевого механизма. Одновременно были усилены поперечины клепаной штампованной рамы, разработаны новые дисковые колеса и барабанная лебедка под грузовой платформой с червячным редуктором. Первый прототип получил цельнометаллическую кабину от будущего грузовика ЗИЛ-131 с панорамным лобовым стеклом, второй снабжался 3-местной кабиной собственной разработки. Последовавшие затем испытания выявили множество конструктивных недостатков и производственных дефектов, относившихся буквально ко всем жизненно важным агрегатам кроме основных узлов трансмиссии и системы изменения давления воздуха в шинах.

    В июне 1959 года был собран первый грузовик «Урал-375Т» двойного назначения, ставший отправной точкой всего 375-го семейства. По настоянию военного заказчика в целях выполнения требований по маскировке и защите от поражающих факторов оружия массового поражения на нем монтировали кабину со съемным брезентовым верхом и плоскими откидными лобовыми стеклами. На автомобиле установили однодисковое сцепление, один топливный бак и деревянную 4,5-метровую грузовую платформу на стальном основании с тремя откидными бортами. От предшественника машина отличалась повышенной прочностью мостов, модернизированными тормозным приводом и передней подвеской с рычажно-поршневыми гидроамортизаторами, повышением надежности двигателя, шин и лебедки. 20 июля того же года, после первых же испытаний, было принято решение о подготовке серийного производства доработанного армейского варианта с упрощенной маркировкой «Урал-375». С начала ноября 1960 года его сборкой занимался цех опытного производства (ЦОП), а первые автомобили были впервые публично представлены 7 ноября на праздничной демонстрации в Миассе. Их серийное производство развернулось 31 января 1961 года, когда с главного конвейера сошли первые 10 машин «Урал-375» с брезентовым верхом кабины и плоскими откидными лобовыми стеклами.


    Военный грузовик «Урал-375» со съемным верхом кабины, выпускавшийся с 1961 года.


    С первого же образца «Урал-375» все автомобили 375-й серии снабжались верхнеклапанным карбюраторным двигателем ЗИЛ-375 V8 рабочим объемом 6962 см3, снабженным алюминиевыми поршнями, съемными головками блоков, экранированным электрооборудованием, предпусковым подогревателем и работавшим на бензине А-76. На первых образцах его мощность оценивалась в 175 л.с., но впоследствии для всех версий она составляла 180 л.с. В состав трансмиссии входили новое сухое двухдисковое сцепление, синхронизированная 5-ступенчатая коробка передач ЯМЗ-204У от грузовика МАЗ-200 и двухступенчатая раздаточная с несимметричным межосевым дифференциалом без механизма отключения переднего моста. В приводе передних колес устанавливались более надежные дисковые шарниры равных узловых скоростей системы «Тракта», способные передавать повышенный крутящий момент. Подвеска всех неразрезных мостов с двойными цилиндрическими и спирально-коническими главными передачами осуществлялась на продольных полуэллиптических рессорах. В переднюю входили два телескопических гидроамортизатора, а балансирная подвеска задней тележки со средним проходным мостом снабжалась реактивными штангами. Барабанные колесные тормоза имели гидропневматический привод, а регулирование давления в камерных шинах размером 14,00 – 20 изменялось в более широких пределах (от 0,5 до 3,2 кгс/см2). От своего московского прототипа «Урал-375» унаследовал гидроусилитель рулевого механизма и гидроподъемник запасного колеса, располагавшегося за кабиной. Автомобиль комплектовался основным топливным баком на 300 л бензина и дополнительным 60-литровым. Цельнометаллическая грузовая платформа размерами 3890x2430 мм с задним откидным бортом снабжалась тентом и продольными скамьями, под которые выходили надколесные ниши. Кабина с брезентовым верхом была оборудована регулируемым сиденьем водителя, отопителем и обдувом лобового окна от системы охлаждения двигателя. Грузоподъемность машины на всех видах дорог составляла 5,0 т, а при установке 4,5-тонной лебедки сокращалась до 4,5 т. При этом снаряженная масса грузовиков «Урал-375» составляла 8050 и 8400 кг соответственно, полная масса – 12 850 и 13 200 кг. До 1965 года их собрали 27,8 тыс. единиц. Единственным вариантом этого грузовика был опытный бортовой автомобиль с 225-сильным двигателем «Урал-376», построенный в 1962 году.

    С 1964 года основным в программе Уральского автозавода стал наиболее известный и распространенный армейский грузовик «Урал-375Д» с новой полностью закрытой 3-местной цельнометаллической кабиной с характерным неподвижным четырехсекционным лобовым стеклом. Он выпускался в вариантах без лебедки и с лебедкой со снаряженной и полной массой 7800/12 925 и 8200/13 025 кг соответственно, не имевших собственных маркировок. Колесная база для всех бортовых автомобилей 375-й серии составляла 4225 мм (3525+1400 мм), колея всех колес – 2000 мм. Габаритные размеры – 7366x2674x2680 мм, высота по тенту – 2980 мм. Дорожный просвет под мостами – 400 мм, под картером раздаточной коробки – 650 мм. Автомобили были приспособлены к буксировке по дорогам с твердым покрытием прицепов полной массой 10 т, по грунтовым дорогам и бездорожью – до 5 т. Они развивали максимальную скорость 75 км/ч, преодолевали подъем крутизной до 30° и броды глубиной до 0,6 м. Запас хода достигал 750 км, средний расход топлива – 46 – 48 л на 100 км.


    Серийный 5-тонный автомобиль «Урал-375Д» с цельнометаллической кабиной. 1964 год.


    Армейский грузовик «Урал-375Д» оставался в производстве до 1982 года, когда его окончательно сменила дизельная модель 4320. Между тем выпуск серии 375 продолжался до начала 1990-х годов в облике модернизированного и упрощенного многоцелевого варианта 375ДМ. В общей сложности до 1991 года автомобилей серии «Урал-375» было выпущено 110 тыс. экземпляров.

    Военные варианты «Урал-375»

    С началом серийного выпуска более мощных и грузоподъемных автомобилей «Урал-375» Советские Вооруженные Силы получили в свое распоряжение надежную полноприводную базу для создания обширного семейства специализированных и специальных военных машин высокой проходимости для работы практически на всех видах операций, на всех видах дорог и во всех климатических зонах с самыми разнообразными видами более тяжелых надстроек и оборудования, которыми Советская Армия до тех пор не располагала.

    Формирование специальных исполнений машин 375-й серии началась уже в 1959 году с появлением первых базовых грузовиков «Урал-375Т» гражданского назначения. Первым из них стало многоцелевое шасси 375А с полезной нагрузкой 4,7 т, одним топливным баком и горизонтальным расположением запасного колеса под задней частью рамы, построенное в опытном образце в том же 1959 году для установки перспективных типовых кузовов-фургонов К-375. Его мелкосерийное производство осуществлялось в 1961 – 1965 годах на базе модернизированного грузовика «Урал-375» без лебедки, а с 1966 года оно являлось одной из модификаций серийного автомобиля 375Д с цельнометаллической кабиной. В 1965 – 1966 годах в программу вошли шасси 375Б без лебедки с валами отбора мощности для привода активного рабочего оборудования различных надстроек и вариант 375Е с удлиненной на 355 мм задней частью рамы, что позволяло монтировать на нем крупногабаритное военное оборудование специального назначения, краны, автоцистерны и снегоочистители. Многоцелевой 5-тонный вариант 375ДП образца 1970 года с цельнометаллической грузовой платформой служил для работы с прицепами, а с 1982 года завод выпускал модернизированный базовый автомобиль 375ДМ двойного назначения с неразъемными ободами колес и новыми световыми приборами, но без системы подкачки шин и защитных решеток фар. С 1962 года на экспорт в страны с тропическим климатом поступал армейский вариант 375ДЮ, а для работы при температурах до – 60 °С с 1969 года завод предлагал северный вариант 375К с двойным остеклением, термоизоляцией кабины и аккумуляторной батареи, морозостойкими уплотнителями, мощным предпусковым подогревателем и деревянной грузовой платформой. Особое место в программе занимал 7-тонный народнохозяйственный вариант 375Н с высокобортной деревянной грузовой платформой с тремя откидными бортами, выпускавшийся в 1974 – 1982 годах. Он отличался отсутствием системы подкачки и установкой широкопрофильных шин уменьшенного размера. В Советской Армии этот грузовик использовался для транспортного обеспечения тыловых подразделений и применялся для подвоза боеприпасов и специального имущества к боевым системам. В 1975 году был построен экспериментальный плавающий вариант 375П с герметизированным кузовом и гребными винтами.


    Удлиненное шасси «Урал-375Е» для доставки средств обслуживания ракетных систем. 1966 год.


    Многоцелевой грузовик «Урал-375ДП» в сцепе с двухосным прицепом МАЗ-5243. 1965 год.


    В 1961 году появился первый седельный тягач 375С с укороченной на 135 мм задней частью рамы, предназначенный для буксировки по шоссе полуприцепов полной массой до 19,5 т (на грунтовых дорогах – до 12,5 т). В 1970-е годы его сменил вариант 375ДС, обычно работавший со специальным армейским тентованным полуприцепом ОдАЗ-9325. С 1974 года в серийном производстве находился также народнохозяйственный тягач 375СН для буксировки полуприцепов полной массой до 18,4 т, выполнявший в войсках вспомогательные и тыловые транспортные операции.

    В 1960 – 1970-е годы автомобиль «Урал-375Д» являлся экспериментальной базой для создания первых дизельных вариантов перспективного армейского грузовика «Урал-4320». В конце 1969 года на нем были установлены опытный дизельный двигатель ЯМЗ-7Э641 мощностью 210 л.с., разработанный для будущих автомобилей КамАЗ, и коробка передач ЯМЗ-Э141. Испытания 1970 года показали, что этот силовой агрегат по большинству параметров не удовлетворял военным требованиям. В отсутствие работоспособного дизеля в 1970 году Уральский завод подготовил проект модернизации своего карбюраторного мотора V8, который был утвержден Министерством обороны в апреле 1973 года, но с появлением новых дизельных двигателей развития не получил.

    Военное оборудование на шасси серии «Урал-375»

    В Вооруженных Силах СССР, социалистических и союзных стран основным грузовиком среднего класса являлся последний вариант «Урал-375Д». Он широко использовался для перевозки личного состава, различных грузов, буксировки артиллерийских систем среднего калибра и установки всевозможных кузовов, военного оснащения и вооружения. Его цельнометаллическая кабина была приспособлена к установке фильтровентиляционной системы, специальной защиты от оружия массового поражения и креплений для стрелкового оружия. На части машин она имела наблюдательный люк в крыше. В тентованном кузове на двух-трех съемных продольных скамьях можно было разместить от 12 до 27 человек личного состава и специальное оснащение или имущество. Для работы с «уралами» служили штатные двухосные 4-тонные бортовые прицепы МАЗ-5243 (2-П-6). При доставке специальных военных грузов автомобили и прицепной состав проходили дооборудование в соответствии с особыми требованиями по их хранению, транспортировке и погрузочно-разгрузочным операциям. Обычно их перевозили в металлических контейнерах, для чего грузовые платформы оснащалась тентами со съемными дугами продольного расположения как наиболее удобными при эксплуатации и не требовавшими больших затрат времени для монтажа и демонтажа. Наибольшая часть военного оборудования размещалась в типовых обитаемых кузовах на шасси 375А. На «уралах» монтировали также всевозможные войсковые цистерны, тяжелое аэродромное и инженерное оснащение, средства обслуживания ракетных комплексов, транспортно-заряжающие машины и мощные системы залпового огня.

    Типовые кузова-фургоны

    Для монтажа оборудования связи, штабных пунктов, полевых мастерских, лабораторий и генераторных станций на шасси «Урал-375А» и «Урал-375Д» монтировали типовые обитаемые кузова-фургоны нескольких видов. Первым в конце 1950-х годов появился опытный кузов КП-375 из армированного полистирольного пенопласта, разработанный по заказу Минобороны в Центральном проектно-конструкторском бюро мебели (ЦПКБ мебели) при ВПКТИМ Минлесдревпрома СССР. С 1959 года его собирал Шумерлинский машиностроительный завод. Наибольшее распространение получил остекленный бескаркасный кузов К-375 второго поколения с двумя трапецеидальными надколесными нишами с каждой стороны, унифицированный по общей конструкции с фургонами К-66 и К-131 и выпускавшийся в 1968 – 1975 годах в трех модификациях. Его также разработали в ВПКТИМ, а серийным выпуском этих кузовов занимались также Козловский и Красногорский комбинаты автофургонов, Ново-Лялинский целлюлозно-бумажный комбинат, Красноярский ДОК и другие. В начале 1960-х годов Уральский автозавод самостоятельно разработал и собирал теплоизолированный каркасно-металлический кузов КМ-500 с широкими покатыми боковыми скатами крыши, отопительной и фильтровентиляционной установками, способный выдерживать монтаж тяжелого оборудования на крыше. С 1977 года его выпускал также Козельский механический завод. В ряде случаев на «уралах» использовали также каркасно-деревянные кузова КУНГ второго и третьего поколений. С переходом на автомобиль «Урал-4320» их заменили новые типовые кузова К-4320.


    Кузов КП-375 из армированного пенопласта на шасси «Урал-375А» первого выпуска. 1959 год.


    Бескаркасный кузов К-375 второго поколения на 4,7-тонном шасси «Урал-375А». 1968 год.


    В странах Варшавского договора на шасси автомобилей «Урал» монтировали многочисленные виды кузовов-фургонов собственного изготовления, максимально приспособленных для нужд своих вооруженных сил. Наибольшее распространение шасси 375-й серии получили в Народной армии ГДР, для которой с 1978 года два кузовных завода в Ахслебене и Халле собирали обширное семейство каркасных многоцелевых и специализированных легких съемных фургонов LAK (Leicht Absetzbarer Koffer). Их программа состояла из четырех базовых серий, предлагавшихся в 40 исполнениях. Внешне они отличались широкими пологими боковыми скосами крыши и мягкими брезентовыми или жесткими боковинами из пластиковых, фанерных или металлических листов. В зависимости от назначения их снабжали системами жизнеобеспечения, автономными электрогенераторами мощностью 3 – 4 кВт, несколькими окнами в боковинах и скосах крыши или делали съемными полностью глухими цельнометаллическими. В таких кузовах размещали оборудование радиотехнических систем, передвижных электростанций, средних и тяжелых мастерских для обслуживания и ремонта автобронетанковой техники в полевых условиях. Наряду с ними в ГДР, ЧССР, ПНР и Финляндии широко применялись типовые кузова К-375, при этом их оснащение и комплектация обычно соответствовали аналогичным советским конструкциям, но все специальное оборудование выпускалось на месте.


    Полевая мастерская в съемном кузове LAK-III производства ГДР на автомобиле «Урал-375Д».


    Радиотехнические средства связи и управления

    Номенклатура наиболее мощных и тяжелых радиотехнических средств связи, радиолокации и разведки, а также командно-штабных машин разного уровня на серийных экранированных шасси «Урал» включала свыше сотни различных типов, размещенных в основном в типовых кузовах К-375. К первым системам связи относились радиорелейная станция Р-133 «Корвет» Красноярского радиозавода на двух автомобилях «Урал-375А» с двумя эллиптическими антеннами, радиостанция Генштаба Р-135 «Баян» большой дальности с аппаратной и собственной электростанцией и автономная узловая коротко– и ультракоротковолновая станция Р-161 «Орион» стратегического звена управления фронта. Наиболее широким являлся набор тяжелых средств тропосферной связи: радиорелейная станция Р-410 на четырех грузовиках с прицепами и мачтовыми антеннами диаметром 5,5, 7,5 и 10 м, модернизированный вариант Р-410М-5,5 «Диагноз», автономные станции дальней связи Р-412А «Торф», Р-420 «Атлет-Д» и Р-444 «Эшелон» армейского и фронтового звеньев, станция спутниковой связи Р-440А «Кристалл» и другие. К иным радиотехническим средствам относились автоматизированная автономная станция радиопомех Р-378А, отдельная радиоприемная машина Р-454 армейского звена и автономная станция мощных шумовых радиопомех СНВ-2 (1Л248-2), защищавшая наземные объекты от наблюдения радиолокационными системами авиации противника на дальности до 80 км. Наиболее солидной из всех радиотехнических систем выглядела первая советская особо точная радиолокационная станция (РЛС) П-18 «Терек».

    П-18 «Терек» (1РЛ131) – ламповая помехозащищенная РЛС повышенной точности, выпускавшаяся с начала 1970-х годов на двух автомобилях «Урал-375Д» с кузовами К-375. Создана в 1970 году горьковским СКБ имени В. И. Ленина на базе прицепной станции П-12МП с новыми элементной базой и системой опознавания государственной принадлежности самолетов. В первой машине размещалась аппаратная с антенным блоком, во второй – электрический агрегат питания. После испытаний в 1971 году РЛС была принята на вооружение. Она обеспечивала достаточно точное одновременное обнаружение 10 – 15 воздушных объектов на высотах от 100 м до 30 км и дальности до 250 км с наведением на них зенитно-ракетных комплексов. Со временем РЛС П-18 стала одной из наиболее дешевых и распространенных систем такого рода и поставлялась во многие страны мира. В дальнейшем она претерпела несколько модификаций, позволивших увеличить точность обнаружения по дальности с 1400 до 150 м, улучшить защищенность от активных помех и повысить срок службы до 12 лет.


    Антенная машина радиолокационной станции П-18 и аппаратная в кузове К-375 на базе «Урал-375А». 1971 год.


    В различных системах управления и разведки использовались автономный наземный радиозапросчик 1Л22 «Пароль-4» в кузове КМ-375 для обнаружения и опознавания стационарных и подвижных военных объектов, радиолокационные комплексы РПК-1 «Ваза» и РПК-1М1 «Ребекка» для наведения на сопровождаемую цель 57-мм зенитных орудий, станция наземной артиллерийской разведки СНАР-6 (1РЛ121), комплекс боевого управления зенитным огнем К-1 «Краб» (9С44) на шасси 375А для автоматизированного управления действиями артиллерийских и ракетных полков и обеспечения их совместной работы, а также машина связи МС-2 (Р-133) стратегического ракетного комплекса 15П645 «Пионер» со станцией тропосферной связи.


    Радиозапросчик 1Л22 «Пароль-4» на шасси «Урал-375А» с металлическим кузовом КМ-375.


    К радиотехническим средствам относились также комплексы мобильных аппаратных, смонтированных в полностью закрытых кузовах-фургонах К-375 на шасси 375А. В их состав входили аппаратные уплотнения дальней связи П-238 и П-257, а также комплексная аппаратная телеграфной связи П-238ТК. Большинство таких систем впоследствии устанавливали на автомобилях «Урал-4320».

    Седельный тягач «Урал-375С» применялся для буксировки двухосного полуприцепа, на котором размещался мобильный полевой пункт управления радиосвязью Р-362М. Тягачи 375С и 375СН использовали для буксировки одноосных полуприцепов-фургонов ОдАЗ-828, в которых размещалось оборудование нескольких типов аппаратных, командных и диспетчерских пунктов, комплексов обработки радиолокационной информации и управления зенитно-ракетными системами.

    Автомобили-цистерны и заправщики

    На шасси автомобилей 375-й серии базировалось несколько типов штатных автоцистерн-заправщиков высокой проходимости для временного хранения, перекачивания, перевозки и одновременного распределения нескольким потребителям различных видов топлива, включая ракетное, масел и специальных жидкостей. Наиболее простыми в этой гамме являлись топливные автоцистерны АЦ-5-375 и АЦ-5,5-375 на шасси 375Б с задними пультами управления и эллиптическими емкостями из алюминиевого сплава вместимостью 5000 и 5500 л соответственно. Первая модель была принята на вооружение в 1968 году и выпускалась Харьковским заводом транспортного машиностроения (ХЗТМ), а с 1975 года ее заменила вторая машина. Параллельно в производстве находился вариант АЦ-5,4-375 с увеличенным набором вспомогательного оборудования. Автоцистерны снабжалась собственным насосом СВН-80А с приводом от трансмиссии шасси, задними блоком управления с контрольно-измерительными приборами и пневматическими исполнительными механизмами, счетчиками и рукавами. Время их заполнения с использованием своего насоса – в пределах 12 – 18 минут. Масса порожних машин составляла 8400 – 8720 кг, полная – 13,0 – 13,9 т.


    Прототип топливозаправщика ТЗ-5 на автомобиле «Урал-375А» первого выпуска. 1959 год.


    ТЗ-5-375 – тяжелый аэродромный топливозаправщик со стальной цистерной на 5000 л горючего. По заказу Министерства обороны разрабатывался с конца 1950-х годов и первоначально базировался на автомобиле «Урал-375». В 1966 году вариант на шасси 375Б был принят на вооружение. Сначала его серийным изготовлением занимался челябинский завод «Строммашина», затем – тихорецкий «Красный молот». Автомобиль служил в основном для заправки летательных аппаратов и для маскировки снабжался съемным тентом над цистерной. Он был оборудован собственным насосом СЦЛ-20, фильтрами тонкой очистки, счетчиками, системой трубопроводов и рукавов, а также задней кабиной управления. Масса в снаряженном состоянии составляла 9,4 т, полная – 13,7 т.

    АТМЗ-4,5-375 – автомобильный топливомаслозаправщик на шасси 375Б с цистернами на 4500 л топлива и 350 л масла для одновременной заправки до четырех потребителей. Принят на вооружение в 1968 году и с 1970 года выпускался Белгородским заводом энергетического машиностроения. В его комплектацию входили две независимые системы перекачивания топлива и масла с собственными раздаточными кранами, фильтрами, счетчиками, всасывающими патрубками и заправочными рукавами. Управление всеми операциями производилось с заднего пульта управления с откидной крышкой. Собственная масса машины – 9217 кг, полная – 13,2 т.

    ВСЗ-375 – аэродромный водоспиртозаправщик для транспортировки и заправки летательных аппаратов подогретыми дистиллированной водой, спиртом или водоспиртовыми смесями. На вооружение принят в 1977 году и со следующего года выпускался Московским агрегатным заводом «Универсал». Оснащался специальным теплоизолированным кузовом, внутри которого размешались две цистерны для водоспиртовой смеси по 1700 л и одна спиртовая емкость на 700 л, два насоса СЦЛ-20, электрогенератор, системы подогрева, трубопроводов и рукавов. Управление операциями осуществлялось с заднего пульта управления или из кабины водителя. Полная масса машины – 13,3 т.

    Для хранения, доставки и распределения ракетного топлива служила специальная автоцистерна АЦГ-5-375 на шасси 375Е со стальной цистерной вместимостью 5000 л из нержавеющей стали, насосом НК-30 с приводом от коробки отбора мощности автомобиля, вспомогательным ручным поршневым насосом и системой рукавов. Ракетный заправщик сжатым воздухом 15Г84 со специальным цельнометаллическим кузовом с откидными боковыми панелями и задним постом управления служил для транспортировки и выдачи сжатого воздуха или азота, которые хранились под давлением 400 – 440 атмосфер в четырех горизонтальных стальных баллонах емкостью по 400 л. Газ подавался в пневматические баллоны тяжелых полуприцепных цистерн ЗАЦ-1 и ЗАЦ-2, доставлявших топливо к стратегическим ракетным системам, для поддержания в них постоянного внутреннего давления. Во второй половине 1960-х годов в 21 НИИИ была разработана и построена на заводе № 38 специальная двухосная полуприцепная цистерна ППЦГ-10 вместимостью 10 тыс. л для временного хранения и доставки больших объемов ракетного топлива, работавшая в сцепе с седельным тягачом «Урал-375С». Ее оборудовали всеми односкатными колесами, собственным перекачивающим поршневым насосом НП-4Д производительностью 30 – 45 л/мин, задней кабиной управления и набором рукавов. Полная масса такого автопоезда достигала 27 т.


    Машина 15Г84 на базе «Урал-375А» для заправки ракетных систем сжатым воздухом.


    Автомобильная техника аэродромных служб

    Наибольшее распространение в службах военных аэродромов получили мощные электрические пусковые агрегаты серии АПА-4 на шасси «Урал-375Б» со специальными металлическими кузовами, выпускавшиеся с начала 1960-х годов Жуковским машзаводом. Первый вариант АПА-4 монтировался на автомобиле с мягким верхом кабины и служил для одиночного электростартерного запуска авиационных двигателей в разных режимах, обеспечения питания бортовой электроаппаратуры и приборов в наземных условиях и подзарядки батарей, а также для буксировки самолетов массой до 80 т. Основным источником питания являлся электрогенератор мощностью 54 кВт с приводом от двигателя шасси, вырабатывавший постоянный ток в 28,5 и 57 В, который можно было преобразовать в переменный ток напряжением 115 В. Для ускорения и облегчения всех операций с левой стороны кузова помещалась консольная решетчатая рампа, по которой прокладывали кабели к самолетам. Наиболее распространенный вариант АПА-4Г для группового запуска снабжался двумя такими рампами. На машине АПА-4М (АПА-5) устанавливался 40-киловаттный генератор переменного тока. Их полная масса составляла 10,4 – 10,7 т.


    Аэродромный пусковой агрегат АПА-4 с генератором мощностью 54 кВт на шасси «Урал-375Б». 1960 год.


    Для обслуживания крупных летательных аппаратов и элементов стационарных ракетных комплексов служила самоходная площадка СПО-15М, представлявшая собой двухколенный гидроподъемник, смонтированный на полноповоротной платформе автомобиля «Урал». Она обеспечивала подъем двух операторов с грузом до 100 кг на высоту 6,2 м или на глубину до 4 м. Для очистки территорий аэродромов от снега и льда и последующего их осушения использовалась тепловая машина ТМ-375 с на шасси 375Д с дополнительным авиационным турбореактивным двигателем ВК-1. Аналогичную роль частично выполняла и тепловая машина ТМС-65, основным назначением которой являлась спецобработка техники и больших поверхностей.

    Машины войск химической защиты

    С 1983 года выпускалась мощная авторазливочная станция АРС-15 с цистерной вместимостью 3200 л и новым насосом с титановыми деталями. По общей конструкции она была аналогична станции АРС-14 на шасси ЗИЛ-131, но могла работать при пониженных температурах. Станция также служила для проведения полного комплекса дегазации, дезактивации и дезинфекции вооружения и военной техники (до 150 единиц в час), участков местности и дорог, приготовления рабочих смесей, хранения и транспортирования различных растворов и воды, тушения мелких возгораний. Кроме того, она могла подогревать воздух и воду в цистерне до температуры 70 – 80°, что позволяло использовать станцию для санитарной обработки личного состава. Путем модернизации термической дымовой машины ТДА-М на базе ГАЗ-63 был создан вариант ТДА-2М на шасси «Урал», работавший с жидкими дымовыми смесями для создания маскировочных завес и способный работать при низких температурах. Он использовался также для аэрозольной дезинфекции и дезинсекции больших территорий местности, крупных строений и путей сообщения. В зависимости от условий работы производительность машины колебалась от 40 до 200 га в час, время непрерывной работы составляло 1,0 – 2,5 часа.

    В 1966 году началось изготовление тепловой машины ТМС-65 для специальной обработки (дегазации, дезактивации, дезинфекции) военной техники, участков местности, строений, путей сообщения с твердым покрытием и поверхности взлетно-посадочных дорожек путем образования потока горячей аэрозольной смеси. Ее рабочим агрегатом являлся двухконтурный турбореактивный двигатель ВК-1А, смонтированный на поворотной платформе автомобиля «Урал-375Д», где размещались также блок управления, электрическая и гидравлическая системы для изменения его положения в горизонтальной и вертикальной плоскостях. За кабиной водителя устанавливали емкости для реагентов и топлива. Активным рабочим веществом являлся жидкий дымообразующий состав, состоявший из коксового дистиллята и солярового масла. Для постановки нейтральных маскирующих аэрозольных дымовых завес машина оснащалась комплектом диспергирующих устройств (КДУ). Она могла работать на месте или в движении (со скоростью 2 – 3 км/ч) при температуре до – 40 °С. Дополнительно к ней придавался прицеп-цистерна для перевозки дополнительного запаса воды 5600 л. Время развертывания машины – 10 – 12 минут. Экипаж состоял из двух человек.


    Тепловая машина ТМС-65 для дегазации и дезактивации техники и больших территорий. 1966 год.


    Эвакуационная и инженерная техника

    Появление семейства «Урал-375» позволило создать целое семейство эвакуаторов легкого и среднего классов и многоцелевых полноприводных грузоподъемных средств высокой проходимости для инженерных войск и РВСН, которые применялись также во многих других видах Вооруженных Сил СССР и поступали на экспорт. Исключением в этом ряду считаются опытные машины с наборами навесного гидрофицированного оборудования «Периметр» для самоокапывания, смонтированными на доработанных бортовых грузовиках 375Д. С 1969 года этот комплект разрабатывался специалистами 21 НИИИ и Уральского автозавода. Три прототипа автомобилей, также носивших код «Периметр», были собраны в середине 1970-х годов. Их дополнительное оснащение включало острый поперечный нож-отвал, установленный сзади под кузовом и при опускании срезавший грунт на небольшую глубину. В процессе передвижения грунт поступал на опущенный на землю резиновый фартук, который грузовик буксировал на другое место. Испытания, проведенные под Москвой в 1977 – 1978 годах, выявили повышенные нагрузки на трансмиссию базового автомобиля и ее частые выходы из строя, что привело к закрытию этой темы.


    Эвакуационный транспортер ТК-5А, разработанный в 21 НИИИ на шасси «Урал-375Д». 1965 год.


    Первые опытные легкие эвакуационные колесные транспортеры ТК-5А были разработаны в 21 НИИИ на шасси «Урал-375Д» без кузова и построены на 38 заводе в 1965 году. Они снабжались задней решетчатой подъемной фермой для буксировки поврежденных автомобилей в полупогруженном состоянии и механической лебедкой для подтягивания техники и разных грузов. Второй вариант ТК-5В образца 1968 года отличался более прочной подъемной стрелой из сварных лонжеронов. В 1973 году появился доработанный вариант ТК-6, испытания которого продолжались в течение двух лет. По их результатам в 1976 году был создан окончательный вариант эвакуатора ТК-6А с бортовым кузовом и грузоподъемным устройством, испытывавшийся до 1980 года и послуживший основой будущих серийных эвакуационных машин.

    В начале 1960-х годов по заказу Министерства обороны на разных заводах СССР было спроектировано и построено 22 опытных образца подъемно-транспортных средств военного назначения, в том числе девять специальных армейских автокранов. В отличие от гражданских машин, по военным требованиям они должны были иметь второй дублирующий тормоз в системах подъема стрелы и грузов, что повышало безопасность при работе с опасными и взрывчатыми грузами, под которыми подразумевалось в основном ракетное оружие и боеприпасы к нему. Это потребовало не только изменить конструкцию механической части кранов, но и доработать компоновку базовой машины и ее кинематическую цепь. Первыми и наиболее удачными стали войсковые автокраны серий 8Т210 и 9Т31 Ивановского завода, получившие наибольшее распространение в РВСН, инженерно-саперных и ремонтных подразделениях.

    8Т210 – компактный войсковой автомобильный кран оригинальной конструкции на шасси «Урал-375» и «Урал-375Д» с электроприводом рабочих органов и телескопической двухсекционной стрелой, состоявшей из основной Г-образной и выдвижной прямой решетчатой секции. С конца 1950-х годов разрабатывался Ивановским заводом автомобильных кранов, где был построен первый прототип 8Т200. После доработок вариант 8Т210 серийно выпускался в Иваново с 1962 года, и параллельно вплоть до середины 1980-х годов его изготовлял Львовский завод автопогрузчиков. Крановое оборудование с кабиной оператора монтировалось на полноповоротной платформе на шасси автомобиля с откидными аутригерами, а привод всех рабочих органов осуществлялся от электромоторов, получавших питание от электрогенератора с приводом от силового агрегата шасси или от внешней электросети трехфазного переменного тока напряжением 220 или 380 В. В комплект машины входили силовой кабель длиной 100 м, электроразъемы и трансформатор. В кабине крановщика стоял электрический обогреватель. В транспортном положении максимальный вылет стрелы составлял всего 3,5 м, и габаритные размеры автокрана не превышали параметры обычных бортовых машин, обеспечивая ему возможность передвижения не только по проселочным дорогам, но и по шоссе со скоростью базового автомобиля. Кран снабжался приборами безопасности, средствами связи, светомаскировки и световой сигнализации. Грузоподъемность при разных вылетах находилась в пределах 1,8 – 6,3 т. Запас хода по топливу – до 780 км, а в стационарном рабочем режиме расход достигал 40 л/ч. Полная масса автокрана – 13,6 т. Вариант 8Т210А базировался на удлиненном шасси 375Е, а поздние модификации монтировали на автомобили «Урал-4320».


    Войсковой автокран 8Т210 с двухсекционной стрелой и электроприводом рабочих органов. 1962 год.


    9Т31 – второе семейство войсковых автомобильных кранов на шасси серии 375 с полноповоротной платформой, откидными винтовыми опорами, прямой двухсекционной ферменной стрелой и механическим приводом рабочих органов от трансмиссии автомобиля, входивших в состав ракетно-артиллерийских комплексов и систем ПВО. Первые автокраны 9Т31 на шасси «Урал-375» были построены и прошли заводские испытания в 1962 – 1963 годах, а государственные военные приемочные испытания – в апреле 1965 года. Их выпуск на шасси «Урал-375Д» начался в 1968 году. По сравнению с моделью 8Т210 они представляли собой более простую и дешевую конструкцию, унифицированную с серийными гражданскими автокранами. В их комплект входили новые средства обеспечения безопасности, переговорное устройство на трех абонентов и оснащение для устойчивой работы при температурах от +40 до – 40 °С. Длина стрелы в транспортном и рабочем положениях составляла 5,1 и 8,0 м соответственно, грузоподъемность при разном вылете – от 1,8 до 7,0 т. На модели 9Т31М для перегрузки ракет гусеничного комплекса «Бук» она была повышена до 8,5 т. Выпускавшийся в 1980-е годы вариант 9Т31М1 отличался установкой такелажа, применявшегося при перегрузке ракет 8К14 комплекса 9К72 «Эльбрус», а также отопителем в кабине оператора и отсутствием противовеса. Рабочая масса автокранов этой серии без такелажа находилась в границах 13,2 – 13,8 т.

    КС-2572А-1 – первый советский армейский строительно-монтажный 6,3-тонный гидравлический кран Ивановского завода на шасси 375Е с максимальным вылетом стрелы 14 м и высотой подъема груза 17 м. Разработан в середине 1960-х годов в отделе грузоподъемных и заготовительных средств 15 ЦНИИ Минобороны СССР в соответствии с «Типажом подвижных грузоподъемных и подъемно-транспортных средств, используемых в Вооруженных Силах». Использование гидравлики позволило осуществлять более плавное и безопасное для взрывчатых грузов регулирование рабочих скоростей, упрощало и облегчало управление крановой установкой. В 1970-е годы развитием этой конструкции стали армейские гидрокраны серии КС-2573 второго поколения, состоявшие на вооружении различных видов Вооруженных Сил СССР и союзных стран.


    Механический войсковой автокран 9Т31М1 при перегрузке ракеты 8К14 комплекса 9К72 «Эльбрус».


    В апреле 1980 года на вооружение была принята установка для завинчивания свай УЗС с гидрокраном-манипулятором 4030П и гидравлическим оборудованием для создания фундаментов опор войсковых переправ на специальных винтовых сваях. Одновременно она могла завинчивать две сваи на глубину до 3,5 м и обеспечивала производительность 3 – 4 сваи в час. Впоследствии базировалась на автомобиле «Урал-4320». В ряде союзных стран на автомобилях серии 375 перевозили элементы собственных понтонных парков и другое инженерное оснащение местного изготовления.

    Боевая и транспортно-заряжающая техника

    Во время локальных военных конфликтов в бортовых кузовах «Урал-375Д» силами армейских мастерских устанавливали легкое вооружение – зенитные пулеметы, малокалиберные пушки и многоцелевые переносные комплексы «Игла-С» для поражения самолетов, вертолетов и низколетящих объектов на дальности до 5,2 км и на высотах до 3,1 км. Главным предназначением первых «уралов» являлось их использование в качестве основной базы мощных систем залпового огня, а также для создания первых транспортных и заряжающих машин различных ракетных комплексов. Самой известной и эффективной системой залпового огня стала легендарная боевая машина «Град», со временем признанная одной из наиболее удачных мобильных многозарядных установок и поставлявшаяся в 40 стран мира.


    40-ствольная пусковая установка 9К51 системы БМ-21 «Град» на автомобиле «Урал-375Д». 1964 год.


    БМ-21 «Град» (2Б5) – наиболее распространенная 40-ствольная реактивная система залпового огня калибра 122,4 мм на шасси «Урал-375Д», пришедшая на смену установке БМ-14. В соответствии с Постановлением Совета Министров СССР от 30 мая 1960 года работы над новой более мощной полевой дивизионной системой «Град» проводились головным предприятием ГНПП «Сплав» под руководством А. Н. Ганичева. Две первые пробные пусковые установки 9К51 на шасси «Урал-375» с мягким верхом кабины были готовы к концу 1961 года и после испытаний приняты на вооружение 23 марта 1963 года. С 1964 года их серийным выпуском на шасси «Урал-375Д» занимался Пермский машиностроительный завод имени В. И. Ленина (с 1991 года – ОАО «Мотовилихинские заводы»). Впервые систему «Град» публично представили 7 ноября 1967 года на юбилейном параде в Москве в честь 50-летия Октябрьской революции. Первое боевое применение этих машин относится к событиям 1969 года на острове Даманский, когда их первый и единственный залп позволил быстро урегулировать все пограничные претензии китайской стороны.

    Для пусковых установок 9К51 использовалось доработанное шасси «Урал-375Д» с лонжеронами из легированной стали, усиленной подвеской задних мостов и глушителем под бампером с решетчатой защитой. Артиллерийская часть состояла из одного пакета с 40 трубчатыми направляющими из нержавеющей стали длиной около 3 м, располагавшимися в четыре яруса, и монтировалась на поворотном круге с подъемными и поворотными механизмами. В первых системах использовали неуправляемые осколочно-фугасные снаряды М-21ОФ (9М22) длиной 2870 мм и массой по 66 кг с раскрывавшимся хвостовым оперением, повышавшим меткость стрельбы. В дальнейшем было разработано еще несколько видов боеприпасов. Наведение всего пакета производилось вручную или при помощи электроприводов, а управление запуском осуществлялось из кабины автомобиля или дистанционно из укрытия. Для обслуживания установки на шасси имелись подножки и рабочие площадки, а при кратковременном передвижении машины для размещения двух членов экипажа служили открытые сиденья. Максимальная дальность стрельбы составляла 20,4 км, минимальная – 1,5 – 5,0 км. При одновременном запуске всех 40 ракет боевая машина обеспечивала поражение живой силы и техники на площади свыше 1000 м2. Время перезарядки установки силами экипажа достигало 7 минут. Ее боевая масса составляла 13 700 кг, максимальная скорость движения – 75 км/ч. В 1960-е годы выпускалось до 500 установок ежегодно, но первое же использование системы «Град» в реальных боевых условиях доказало их уникальные поражающие возможности. После этого только в 1970 году было построено 646 боевых машин, в 1971-м – 497 единиц, из которых на экспорт поступили 124 установки. Впоследствии их монтировали на автомобили «Урал-4320».

    Для проведения учебно-тренировочных и испытательных стрельб средств ПВО малой дальности на основе серийной системы залпового огня БМ-21 «Град» были построены пусковые установки 9П334 мишенного комплекса «Бобр», с которых производился единичный пуск специальных трассирующих ракет массой 75 – 78 кг для имитации воздушных целей. Они воспроизводили скоростные, траекторные и тепловые параметры передвижения различных летательных аппаратов и ракет противника в радиолокационном и инфракрасном диапазонах. Время полета имитаторов составляло 36 с, дальность – 10 км, высота – 2,5 км.

    В состав комплексов залпового огня БМ-21 «Град» входили транспортные машины 9Т254 для хранения и доставки к ним боеприпасов. Это были серийные народнохозяйственные грузовики «Урал-375Н» с деревянными грузовыми платформами, на которых размещали унифицированные стеллажи 9Ф37, сваренные из алюминиевых труб и служившие для размещения 40 боевых или запасных ракет разных типов. Взрыватели к ним транспортировали в специальных ящиках. Для подвоза боеприпасов к зенитно-ракетной установке 9К33 «Оса» служила подобная транспортная машина 9Т33, состоявшая из грузовика «Урал-375Д» и двухосного прицепа, оборудованных трехярусными металлическими стеллажами для укладки по 18 боевых ракет 9М33 на каждом.

    Первая полуприцепная транспортно-заряжающая машина ПР-41А с применением автомобилей «Урал» была построена в начале 1960-х годов. Она размещалась на полуприцепе с седельным тягачом «Урал-375С» и служила для обслуживания зенитно-ракетного комплекса «Даль», способного поражать одновременно 10 быстролетящих целей. В 1964 году на вооружение поступила транспортно-заряжающая машина 2Т6 на шасси «Урал-375Д» с перегрузочной кран-балкой для перевозки и установки одной ракеты гусеничного зенитно-ракетного комплекса 2К11 «Круг» средней дальности. В его состав входили девять таких машин, обеспечивавших заряжание одной или сразу двух ракет в течение 10 – 15 минут.


    Транспортно-заряжающая машина 2Т6 на шасси «Урал-375Д» ракетного комплекса 2К11М «Круг».


    Прочая военная автотехника

    Одним из немногих специальных ремонтных средств советского производства на автомобиле «Урал-375Д» являлась машина 9С488 образца 1981 года для технического обслуживания системы управления «Поляна Д-1» зенитно-ракетного комплекса 2К11 «Круг». В составе ракетного комплекса 9К76 «Темп-С» имелась машина испытаний и пусков МИП на шасси 375Д, снабженная пультом для проверки ракеты и ввода полетного задания в ее систему управления. При старте она располагалась с правой стороны пусковой установки и подсоединялась к ней системой кабелей.


    Снегоочиститель Д-902 (ДЭ-211) на шасси «Урал-375Е» с дополнительным 420-сильным мотором.


    Из других машин на таком же шасси известна автомобильная кухня КА-250 для приготовления пищи на стоянке для 250 человек. Она размещалась в кузове-фургоне К-375 и имела в своем арсенале три варочных котла, один 130-литровый кипятильник и жарочную плиту, работавшие на керосине, дизельном топливе или на дровах. Общая емкость запасов питьевой воды составляла 900 л, топливных пяти баков – 100 л. Полная масса автокухни – 12 175 кг. Для очистки взлетно-посадочных полос и подъездных путей с 1966 года служили мощные аэродромные шнекороторные снегоочистители Д-902 (ДЭ-211) минского завода «Ударник» на шасси «Урал-375Е» с дополнительным силовым агрегатом мощностью 420 л.с. Наличие ходоуменьшителя в трансмиссии позволяло им работать на скоростях от 0,452 до 40 км/ч и за один проход расчищать полосу шириной 2,8 м, отбрасывая снег на расстояние до 65 м. Максимальная производительность достигала 1375 т/ч.

    Урал-377

    (1962-1983 гг.)

    Формально 7,5-тонный грузовик «Урал-377» (6x4) с задними ведущими колесами и деревянной грузовой платформой длиной 4,5 м с откидными бортами являлся народнохозяйственным вариантом армейского автомобиля «Урал-375», но и он в ограниченных количествах служил в Вооруженных Силах СССР, братских и союзных стран. Первые образцы новой машины появились в 1962 году, их серийный выпуск начался через три года. Автомобили 377-й серии также оснащались 180-сильным бензиновым двигателем, но получили передний неведущий мост от грузовика МАЗ-500 и не имели систем экранирования и изменения давления в шинах. Благодаря сохранению всех односкатных колес и высокого дорожного просвета они обладали достаточно высокой проходимостью на дорогах с плохим покрытием и могли буксировать прицепы массой до 10,5 т. Именно для этой машины была создана первая полностью закрытая 3-местная цельнометаллическая кабина, монтировавшаяся затем на всех военных версиях. Дорожный бортовой автомобиль 377Н снабжался широкопрофильными шинами с универсальным рисунком протектора, вариант 377К был создан для эксплуатации на Крайнем Севере. Параллельно с грузовиками разрабатывались и выпускались седельные тягачи 377С и 377СН для работы с полуприцепами полной массой 18,5 т в составе 22,5-тонных автопоездов. Автомобилей 377-й серии собрали 71 тыс. экземпляров.


    Серийные грузовики «Урал-377» в составе колонны трубопроводного батальона.


    Седельный тягач «Урал-377СН» с пунктом управления «Сенеж» в полуприцепе ОдАЗ-828.


    В Советской Армии грузовик «Урал-377», принятый на вооружение с серийным деревянным кузовом, применялся для буксировки тяжелых прицепов и перевозки по тыловым дорогам общего пользования тяжелых военных грузов и оснащения, в том числе боеприпасов и труб различного диаметра для строительства войсковых магистральных трубопроводов. Такие автомобили входили также в состав реактивных систем залпового огня «Град» как транспортные машины 9Т254 со специальными стеллажами и ящиками в кузовах для доставки боеприпасов. В армиях других стран на грузовиках «Урал-377» монтировали собственные цельнометаллические кузова, военные фургоны и специальное оснащение.

    Автомобили 377С и 377СН служили основными тягачами специальных армейских одноосных полуприцепов-фургонов ОдАЗ-828 с глухими кузовами и системами жизнеобеспечения, входивших в состав различных радиолокационных, штабных и ракетных комплексов. В них монтировали аппаратуру диспетчерского пункта управления полетами военной авиации «Заявка», управления зенитно-ракетными бригадами «Вектор-2В» и «Сенеж», оборудование для обработки информации от радиолокационных систем «Пори-М», комплекс средств автоматизации командного пункта «Основа-1» и другие.

    КРЕМЕНЧУГСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД (КрАЗ)

    Модернизация автомобилей, выпускавшихся еще в Ярославле, началась на Кременчугском автозаводе уже в 1961 году, когда на них в опытном порядке стали монтировать новый более совершенный, экономичный и тихий четырехтактный дизельный двигатель ЯМЗ-238 V8 Ярославского моторного завода, развивавший тогда мощность 215 л.с. Он дал жизнь второму поколению тяжелых дорожных грузовиков КрАЗ-257 с 240-сильным вариантом этого мотора и основных вариантов – самосвала и седельного тягача. В 1967 году очередь дошла и до выпуска нового более мощного полноприводного армейского автомобиля КрАЗ-255Б, сменившего грузовик первого поколения КрАЗ-214. В 1970-е годы произошла последняя модернизация всего семейства: в маркировке этих машин появилась дополнительная цифра 1, а вся обновленная гамма получила индекс Б1.

    Все эти автомобили послужили базой более обширной гаммы наиболее совершенных для своего времени специальных тяжелых армейских машин для перевозки различных грузов, буксировки артиллерийских орудий, монтажа тяжелого инженерного оборудования, радиотехнических средств и новых систем вооружения.


    Бортовой 12-тонный автомобиль КрАЗ-257Б1 в армейском исполнении. 1978 год.


    КрАЗ-257Б/Б1

    (1965-1990 гг.)

    В процессе модернизации базового семейства тяжелых дорожных грузовиков КрАЗ с колесной формулой 6x4, проведенном в начале 1960-х годов, на смену модели КрАЗ-219 в 1965 году пришел 12-тонный грузовик E?AC-257A (6x4) с четырехтактным дизелем ЯМЗ-238 V8 (14,87 л, 240 л.с.) и старыми деревометаллической кабиной и грузовой платформой с пятью деревянными откидывавшимися бортами. В 1977 – 1979 годах была внедрена в производство новая базовая модель E?AC-257A1 с гидравлическим усилителем рулевого механизма МАЗ вместо прежнего пневматического и двухконтурным приводом барабанных тормозов разных мостов от автомобилей КамАЗ. Внешне эти автомобили отличались расположением световых приборов, помещенных в единые блоки (короба) на передних крыльях. На машинах последних лет выпуска фары были перенесены на бампер, а подфарники устанавливались внутри него. Максимальная скорость грузовиков этой серии достигала 68 км/ч.

    В новое базовое семейство, помимо бортовых машин, входили многоцелевые шасси 257А/А1 грузоподъемностью 13,1 т, 11-тонные самосвалы серии 256Б/Б1 и седельные тягачи 258Б/258Б1 с допустимой нагрузкой на седло 12 т. Впервые в эту гамму вошли специальные крановые шасси 257К/К1 с механизмом блокировки подвески, монтажной длиной рамы 4,8 м и полезной нагрузкой 13,7 т, имевшие полную массу 22,7 т с крановым оборудованием и гидравлическими домкратами. Новинками своего времени стали северные и тропические исполнения базовых шасси, носившие дополнительные индексы С и Т. Все эти автомобили на долгое время стали основной гражданской продукцией завода, поступавшей в небольших количествах в Советскую Армию.

    Военное оснащение на шасси КрАЗ-257

    В Вооруженных Силах СССР применялись в основном наиболее мощные заднеприводные бортовые грузовики и шасси КрАЗ-257Б и КрАЗ-257Б1, ставшие основой тяжелой транспортной базы Советской Армии, новых видов мастерских и инженерной техники. Во второй половине 1960-х годов на них продолжались опытные работы по комбинированным движителям с двумя подкатными путейскими тележками для передвижения по железнодорожным рельсам. Самосвалы 256Б и 256Б1 применялись в военном строительстве и в инженерных войсках, седельные тягачи 258Б и 258Б1 служили для буксировки полуприцепов для доставки тяжелых грузов и гусеничной техники по дорогам общего пользования, а также для установки топливозаправочного и специального оборудования.

    На шасси КрАЗ-257А разных лет выпуска с металлическими герметизированными кузовами-фургонами монтировалось несколько вариантов автомобильной кислородо-добывающей станции АКДС-70 разных комплектаций. В 1970-е годы на шасси 257Б и 257Б1 с типовыми каркасно-металлическими кузовами К-257 с системами вентиляции, освещения, отопления и четырьмя домкратами базировались тяжелые полевые мастерские МРБД со станочным оборудованием для ремонта блоков двигателей военной техники и мастерские МШК-1/ММ-4 для шлифовки коленчатых валов. С середины 1960-х годов на базе грузовика КрАЗ-257 устанавливалось тяжелое оснащение вакуумной аэродромно-уборочной машины В-63 для очистки поверхности взлетно-посадочных полос и рулежных дорожек от пыли, мусора, мелких камней и осколков бетона. В состав ее всасывающей установки входил собственный автономный силовой агрегат, вращавший две мощные вакуумные воздуходувки с 5-ступенчатым регулированием мощности, с помощью которых с двух задних заборных лотков отсасывались пыль и твердые частицы. Далее по специальным рукавам они подавались в две вертикальные цилиндрические емкости (осадительные камеры), где задерживались фильтрами грубой очистки и осаждались в бункерах общей вместимостью 1,4 м3. Производительность вакуумной установки составляла 12,5 тыс. кубометров воздуха в час, создаваемое разрежение – 1600 мм ртутного столба. В комплекте машины имелась радиостанция Р-848 с дальностью работы до 10 км. Позднее выпускались модернизированные варианты В-68 и В-68М.


    Мастерская МРБД в каркасно-металлическом кузове К-257 на шасси КрАЗ-257Б1. 1979 год.


    Вакуумная уборочная машина В-63 на шасси КрАЗ-257Б для очистки аэродромов. 1966 год.


    С конца 1960-х годов на крановых шасси 257К и 257К1 монтировали универсальный 16-тонный дизель-электрический автокран К-162 Камышинского кранового завода с длиной стрелы 10 м и первый советский тяжелый 10-тонный гидравлический кран КС-3572 с длиной основной стрелы 8 м и максимальным вылетом 12 м, который был создан на Ивановском крановом заводе по заказу Министерства обороны в соответствии с «Типажом подвижных грузоподъемных и подъемно-транспортных средств, используемых в Вооруженных Силах». В начале 1970-х годов на смену модели К-162 в войска пришел армейский стреловой автокран К-162М, применявшийся в РВСН для перегрузки ракетного оборудования, а в 1978 году появился 12-тонный гидрокран КС-3576 второго поколения, заменивший модель КС-3572. На таких шасси монтировали также 14-тонный гидравлический автокран КС-3575А производства Дрогобычского кранового завода с двухсекционной телескопической стрелой. В это же время Камышинский завод приступил к выпуску 16-тонного стрелового автокрана КС-4561А с электроприводом. Он сменил краны серии К-162 и с 1979 года применялся для перегрузки ракет и заряжания пусковых установок 5П85 зенитной ракетной системы С-300ПС. На шасси 257К1 базировался также инженерный экскаватор-планировщик Э-4010 с автономным 75-сильным дизелем СМД-14А и телескопической стрелой с 0,4-кубовым ковшом. Этот экскаватор, как и автокраны серии К-162, в опытном порядке снабжался комбинированным ходом для передвижения по рельсам.

    Седельные тягачи серии 258 первоначально служили для буксировки полуприцепных аэродромных топливозаправщиков ТЗ-22 вместимостью 22 тыс. л, смонтированных на полуприцепах ЧМЗАП-5204М. В 1963 году на вооружение был принят модернизированный топливозаправщик ТЗ-22М (АТЗ-22) Ждановского завода тяжелого машиностроения, базировавшийся на двухосном 25-тонном полуприцепе ЧМЗАП-5524 и работавший с тягачами 258Б и 258Б1. Он снабжался стальной рамной цистерной на 22,6 тыс. л топлива с задней кабиной управления, где устанавливались собственный 70-сильный силовой агрегат ГАЗ-51 с коробкой передач и центробежная насосная установка ЦСП-57 с фильтрами, счетчиками и рукавными катушками. Полная масса заправщика с тягачом КрАЗ-258Б1 достигала 39,2 т, длина автопоезда – 14,6 м.


    Войсковой дизель-электрический автокран К-162М на шасси КрАЗ-257К для частей РВСН.


    Седельный тягач КрАЗ-258Б в сцепе с аэродромным топливозаправщиком ТЗ-22. 1965 год.


    КрАЗ-255Б/Б1

    (1967-1993 гг.)

    В 1967 году началось производство 7,5-тонного армейского автомобиля КрАЗ-255Б (6x6) повышенной грузоподъемности и проходимости, сменившего серию 214. Его пробные варианты появились в 1965 году под маркой КрАЗ-255 и снабжались опытным 215-сильным мотором ЯМЗ-238 и старыми узлами шасси. Серийный грузовик отличался от предшественника КрАЗ-214Б установкой 240-сильного дизельного двигателя ЯМЗ-238 V8 с повышенной почти вдвое экономичностью и новыми основными агрегатами: сухое двухдисковое сцепление ЯМЗ-238, 5-ступенчатая коробка передач ЯМЗ-236Н с синхронизаторами на всех передачах, кроме первой, гидравлический усилитель рулевого механизма от грузовиков МАЗ, централизованная система регулирования внутреннего давления в шинах и новые бездисковые колеса, унифицированные с МАЗ-500. Под металлической грузовой платформой по-прежнему помещалась горизонтальная лебедка с тяговым усилием 12 тс, а вместимость двух топливных баков составляла по 165 л. Главной внешней отличительной особенностью автомобилей КрАЗ-255Б по сравнению с серией 214 являлись широкопрофильные шины размером 18,00 – 20 или 1300x530 – 533, которые привели к расширению колеи до 2160 мм, повысив тем самым устойчивость и проходимость машины.

    В 1979 году КрАЗ-255Б уступил место грузовику КрАЗ-255Б1, получившему раздельный двухконтурный пневматический привод тормозов (первый – на передний и средний мосты, второй – на задний) и характерные блоки фар с подфарниками на передних крыльях. Автомобиль поступал в основном в Советскую Армию, поэтому в 1989 году, когда Министерство обороны СССР резко сократило свои заказы, его серийное производство остановилось, но под конкретные заказы грузовик собирали вплоть до 1993 года. За все время машин серии 255Б было собрано 160 732 единицы.

    При достаточно глубокой модернизации общая конструкция и основные параметры бортовых автомобилей 255-й серии практически не изменились. Колесная база сохранилась прежняя (4600+1400 мм), снаряженная масса чуть сократилась (до 11,6 – 11,95 т), полная составила 19,5 т. Габаритная длина возросла до 8645 мм (на 115 мм), ширина – всего на 50 мм, а высота по кабине увеличилась до 2940 мм. Грузовики достигали максимальной скорости 70 км/ч, буксировали по шоссе прицепы массой до 30 т, могли преодолевать 30-градусный подъем и брод глубиной до 1 м. Они имели средний расход топлива всего 40 л на 100 км и увеличенный до 1000 км запас хода.


    Армейский 7,5-тонный грузовик КрАЗ-255Б1 с 240-сильным дизелем V8. 1979 год.


    Основной разновидностью бортовых машин являлись многоцелевые шасси 255БА/Б1А грузоподъемностью 8,6 т, а также седельные тягачи 255В (1967 – 1979 гг.) и 255В1 (1979 – 1989 гг.) с допустимой нагрузкой на седло 8 т, служившие для буксировки на местности или по шоссе полуприцепов полной массой 18 и 30 т соответственно. К другим вариантам относились экспериментальный грузовик КрАЗ-255Б с газотурбинным двигателем ГАЗ-99, построенный в начале 1970-х годов, и усиленный армейский грузовик-тягач 255БМ для работы с низкорамным трехосным прицепом-танковозом МАЗ-4703. Гамму седельных тягачей замыкал опытный вариант 255Д для работы с активным 18-тонным полуприцепом ММЗ-881 с механическим приводом. С 1969 года завод предлагал автомобиль-лесовоз 255Л без системы регулировки давления в шинах. Для агрегатирования с ним применяли специальные двухосные прицепы-роспуски ГКБ-9383 и ТМЗ-803, в нерабочем состоянии перевозившиеся на раме лесовоза.


    Автомобиль-тягач КрАЗ-255БМ с полуприцепом МАЗ-4703 для доставки бронетехники.


    Военное оснащение на шасси КрАЗ-255Б/Б1

    В военной сфере к грузовикам КрАЗ-255Б по наследству перешли все функции, которые в армии выполняли их предшественники серии 214. Они также перевозили различные грузы и личный состав по дорогам всех категорий и по бездорожью, буксировали тяжелые орудия и прицепы с бронетехникой, а также служили универсальными тягачами на военных аэродромах. Главной заслугой семейства 255Б/255Б1 являлся еще более широкий набор специальных военных надстроек, насчитывавший свыше 100 наименований оборудования и вооружения. Среди них, по известным данным, был даже импровизированный бронетранспортер со спаренной зенитной пушкой, собранный в конце 1980-х годов на Кубе для военных действий в Анголе.

    Для размещения полевых мастерских и радиотехнических средств служили специальные обитаемые герметизированные кузова-фургоны КЦ-255 третьего поколения из армированного пенопласта, разработанные в 1970-е годы в ВПКТИМ Минлеспрома СССР и выпускавшиеся в основном Шумерлинским заводом. Различные усиленные каркасно-металлические кузова КУНГ специального назначения собирали Кременчугский экспериментально-механический завод и Козельский механический. Главным же военным оснащением на шасси серии 255 оставалась тяжелая инженерная техника для выполнения землеройных и погрузочно-разгрузочных работ и понтонно-мостовой службы. Роль седельных тягачей сводилась к буксировке как обычных транспортных полуприцепов, так и новых систем вооружения и обеспечения ракетных комплексов. Сугубо гражданский автомобиль-лесовоз КрАЗ-255Л состоял на вооружении инженерно-строительных войск и служил для вывоза древесины при возведении крупных военных объектов.

    Радиотехнические средства обнаружения

    Практически единственным представителем этой категории являлся мобильный помехозащищенный радиолокационный высотомер ПРВ-16 «Надежность» (1РЛ132) сантиметрового диапазона, первоначально базировавшийся на одном бортовом грузовике КрАЗ-255Б с прицепом-фургоном, на котором размещалась аппаратура и антенный блок. Он был принят на вооружение в 1970 году, служил для обнаружения и пеленгования низколетящих целей и работал на стационарных позициях или в движении совместно с радиолокационными станциями П-18, П-19 и «Каста-2». Оборудование модернизированного варианта ПРВ-16А (1РЛ132А) располагалось в кузове КЦ-255 с антенной и на прицепе-фургоне. Следующий наиболее известный и распространенный вариант ПРВ-16Б (1РЛ132Б) базировался в фургоне КЦ-255 на одном автомобиле КрАЗ-255Б1 с характерным высоким откидным антенным блоком с механизмом качания зеркала антенны вместе с облучателем. Выпуском этих систем занимался Лианозовский электромеханический завод в Москве. В 1970 – 1980-е годы на низкорамных двухосных полуприцепах МАЗ-938Б (2-ПП-13,5) с тягачами КрАЗ-255В устанавливались радиолокационные станции кругового обзора 36A6 и 19?6 (СТ-68У).


    Радиолокационный высотомер ПРВ-16Б в фургоне КЦ-255 с антенным блоком.


    Автоцистерны и топливозаправщики

    В отличие от машин 214-й серии гамма автомобилей на шасси КрАЗ-255Б для доставки и заправки военной техники различными видами топлива и специальных жидкостей существенно возросла. Наиболее простой в этой категории являлась многоцелевая топливозаправочная автоцистерна АЦ-8,5-255Б на шасси КрАЗ-255Б вместимостью 8500 л, принятая на вооружение в 1971 году и выпускавшаяся с того же времени Кременчугским заводом дорожного машиностроения. Для раздачи светлых видов горючего использовался собственный центробежный насос СЦН-60М производительностью 850 л/мин с приводом от коробки отбора мощности и системой фильтров, счетчиков, рукавов, электрическим и противопожарным оснащением. С полной загрузкой машина весила 20,2 т. Впоследствии ее сменил модернизированный вариант АЦ-8,5-255М российского изготовления с подачей раздаточной системы 750 л/мин. В марте 1979 года на вооружение приняли новую автоцистерну АЦ-9,5-255Б Кременчугского завода дормашин вместимостью 9500 л с наружным блоком управления с левой передней стороны машины. При использовании прежнего насоса СЦН-60М производительность раздаточной системы возросла до 1000 л/мин, а снаряженная масса – до 20,5 т. В конце 1960-х годов на вооружение поступил аэродромный топливозаправщик ТЗА-8-255Б со стальной цистерной на 8000 л горючего, разработанный и выпускавшийся челябинским заводом «Строммашина». Как и обычные автоцистерны, он также комплектовался насосом СЦН-60М с подачей 1000 л/мин и имел массу 20,2 т.


    Многоцелевая топливозаправочная автоцистерна АЦ-8,5-255Б на шасси КрАЗ-255Б. 1967 год.


    К специальным машинам топливной службы относились автоцистерны АЦМ-7-255Б и АЦМм-8,5-255Б для перевозки, временного хранения и выдачи топливных мазутов и подогретых технических масел для судов ВМФ и другой техники. Первый автомобиль был принят на вооружение в 1977 году, снабжался системой подогрева цистерны и кабины управления отработавшими газами автомобиля и обычно работал в сцепе с прицепом-цистерной ПЦМ-6-8925. Вторая автоцистерна в 1995 году была собрана в опытных образцах на 258 ремонтном заводе в Батайске. Для доставки и выдачи ракетного топлива использовалась автомобильная кислотная цистерна АКЦ-4-255Б вместимостью 4250 л, в целом идентичная модели на шасси КрАЗ-214 и приятая на вооружение в 1970 году. В отличие от нее она комплектовалась центробежным одноступенчатым насосом НКТ-30 с приводом от коробки отбора мощности автомобиля и одним вспомогательным поршневым ручным насосом. Вариант АКЦ-4-255БМ был приспособлен к двукратной заправке ракет непосредственно на мобильной пусковой установке 9П117 ракетного комплекса 9К72 «Эльбрус».


    Сравнительно небольшой набор автомобильной техники аэродромных служб и войск химической защиты на шасси КрАЗ-255Б включал оригинальную льдоуборочную машину АЛМИ-1 с инфракрасным излучателем, тепловую машину ТМ-255 для специальной обработки крупногабаритной военной техники газовым потоком от турбореактивного двигателя ВК-1 и универсальную газоструйную машину УГМ-2Д-20П.

    Инженерная техника

    Обширнейшая программа автомобильной инженерной техники на шасси КрАЗ-255Б/Б1 включала как уникальные экспериментальные машины «Периметр» и доработанные варианты ранее выпускавшихся землеройных, погрузочно-разгрузочных и понтонных средств, так и принципиально новые для Советской Армии автомобили для наведения водных переправ, буровых работ и очистки воды.


    Опытный КрАЗ-Э255БП с гидрофицированным комплектом «Периметр» для самоокапывания. 1978 год.


    КрАЗ-Э255БП – опытный грузовик с комплектом оригинального устройства «Периметр» с гидрофицированным оборудованием для самоокапывания. Его идея была разработана в 1960-е годы в подмосковном 21 НИИИ, в 1969 году ее поддержали Министерство обороны и Минавтопром, что позволило передать установку для изготовления на основные советские автозаводы, в том числе на КрАЗ. В начале 1970-х годов там был построен первый вариант Э255БП, у которого сзади под кузовом были смонтированы широкий нож-отвал, поднимавшийся при помощи двух гидроцилиндров, и свернутый в рулон фартук из прорезиненной ткани. При работе грунт от отвала подавался на фартук и перевозился на другое место. На испытаниях в 21 НИИИ в 1978 году КрАЗ-Э255БП отрывал котлован глубиной 2,5 м и шириной 3,1 м за 2 часа 40 минут. Для этого потребовалось проделать 102 цикла длиной по 170 м, а объем вынутого грунта составил 137 кубометров. Испытания выявили повышенные нагрузки на узлы трансмиссии и частые поломки. Вскоре на заводе построили модернизированный вариант 2Э255БП, но все проблемы устранить на нем не удалось, и работы по этой теме были прекращены.

    Параллельно с монтажом тяжелых кранов на специальные шасси КрАЗ-257К/К1 их устанавливали также и на автомобили КрАЗ-255Б/Б1. Из этой гаммы основным войсковым автокраном стал 10-тонный вариант КС-3572 Ивановского кранового завода с телескопической стрелой с гидроприводом, принятый на вооружение в 1976 году. Впоследствии на шасси 255Б1 базировался гидрокран КС-3576 второго поколения, а также 14-тонная модель КС-3575А. Подобным же образом сначала на этом автомобиле монтировали простой войсковой одноковшовый экскаватор Э-305АВ с механическим тросовым приводом рабочих органов, созданный изначально для установки на КрАЗ-214. В 1970 году Калининский экскаваторный завод начал производство новой многоцелевой модели Э-305БВ с обратной или прямой лопатой емкостью 0,4 кубометра, предназначенной для монтажа на КрАЗ-255Б. Для привода рабочего оборудования здесь использовали 38-сильный дизельный двигатель Д-48Л. С разными лопатами экскаватор мог отрывать котлованы глубиной 4,1 м в радиусе 5,9 – 7,35 м и выгружать грунт на высоту до 5,9 м. Он имел снаряженную массу 19 т и развивал максимальную скорость 70 км/ч. В дальнейшем экскаваторы серии Э-305 заменила более производительная машина ЭОВ-4421.


    Гидравлический одноковшовый войсковой экскаватор ЭОВ-4421 на шасси КрАЗ-255Б1. 1979 год.


    ЭОВ-4421 – войсковой гидравлический одноковшовый экскаватор на шасси КрАЗ-255Б/Б1 для выполнения широкого комплекса земляных строительных и тактических работ. С конца 1970-х годов состоял на вооружении инженерных батальонов и выпускался заводом «Муромтепловоз». Доработанное шасси имело укороченную заднюю часть рамы, а второй топливный бак был перенесен на поворотную платформу. В отличие от прежней серии Э-305 экскаватор снабжался обратной лопатой емкостью 0,65 кубометра, более мощным автономным 76-сильным дизелем ЮМЗ, гидравлическим приводом рабочих органов и выносными гидравлическими опорами с дистанционным управлением из кабины экскаваторщика. Его стрела была приспособлена для подъема и перемещения грузов массой до 3,5 т, то есть выполняла функции автокрана. Экскаватор весил около 20 т, имел глубину копания 3,25 м в радиусе 7,3 м, производительность на разных работах 50 – 70 кубометров грунта в час и транспортную скорость 70 км/ч, по грунтовым дорогам – до 30 км/ч.


    Модернизированный тяжелый механизированный двухколейный мост ТММ-3.


    ТММ-3 – модернизированный тяжелый механизированный двухколейный мост грузоподъемностью 60 т. Создан специально для установки на доработанные автомобили КрАЗ-255Б/Б1 и служивший для обустройства мостовых переправ шириной до 40 м. Его главной конструктивной особенностью были модернизированные агрегаты и мостовые блоки с раздвижной колеей (в пределах 800 мм), что позволило приспосабливать мост для пропуска широкого набора транспортных средств. Внешне вариант ТММ-3 отличался от ТММ укладкой запасного колеса на специальном подрамнике над кабиной водителя. При этом все параметры и эксплуатационные характеристики не отличались от моста ТММ, который выпускался параллельно и с конца 1960-х годов тоже монтировался на грузовики серии 255.

    Комплект ТММ-3 также состоял из четырех мостоукладчиков с раскладными двухколейными мостовыми блоками и откидными опорами. Сложенные блоки крепились на специальной перегрузочной мачте с вильчатым окончанием, которая при помощи двух гидроцилиндров поворачивалась вокруг своей оси. При достижении угла 100° в действие вступала тросовая лебедка, поднимавшая через блоки стрелы верхнюю часть мостового блока. Когда обе секции устанавливались по прямой линии и фиксировались специальным механизмом, лебедка отключалась, и мост опускался на нужное место – на берег водной преграды или на свою гидравлическую опору. Ширину колеи и высоту опоры можно было регулировать при помощи гидроцилиндров. В производстве находились также модификации ТММ-3М и ТММ-3М1, базировавшиеся впоследствии на шасси КрАЗ-260Г. Боевая масса мостоукладчиков серии ТММ-3 находилась в пределах 19 – 20 т, численность экипажа составляла 8 – 12 человек. Мосты подобного типа изготовляли в ЧССР, где их базой являлись четырехосные автомобили «Татра-813».

    ПМП – раскладной понтонно-мостовой парк грузоподъемностью 60 т первого поколения, идентичный парку на шасси КрАЗ-214 и также состоявший из стальных 20-тонных герметичных понтонов длиной 6,75 м. Выпускался до конца 1970-х годов и базировался на автомобилях КрАЗ-255Б/Б1. В процессе производства для осуществления конкретных тактических задач он предлагался в нескольких исполнениях с разными размерностями и грузоподъемностью речных звеньев. Усиленный парк ПМП-У снабжался стальными понтонами с размерами 8,0x8,1 м и полезной нагрузкой до 26 т. Опытный амфибийный парк ПМП-А предполагалось комплектовать специальными плавающими автомобилями, созданными на шасси ЗИЛ-135П (8x8) и оснащенными разными видами понтонов – металлическими размером 12,0x8,4 м из легких сплавов или пластмассовыми длиной 14,2 м и шириной 3,3 м. Их грузоподъемность колебалась в пределах от 15 до 40 т. В программе были также тыловой автодорожный парк ПМП-Д и специальный парк для РВСН с усиленными соединениями и измененной схемой сборки, допускавший пропуск подвижных ракетных пусковых установок. Парки МЛЖ и МЛЖ-М предназначались для наведения наплавных железнодорожных мостов. Из серийной продукции, специально рассчитанной на автомобили КрАЗ-255Б1, был модернизированный парк ПМП-М, базировавшийся на базовом варианте ПМП.


    Процесс подъема раскладного понтона парка ПМП на понтонный автомобиль КрАЗ-255Б1.


    ПМП-М – модернизированный общевойсковой понтонно-мостовой парк второго поколения для монтажа на автомобили 255Б1. Был разработан с учетом опыта эксплуатации парка ПММ с целью расширения областей его применения, увеличения пропускной способности, надежности, долговечности и практичности. Был принят на вооружение в 1975 году и с 1980 года взамен модели ПММ серийно выпускался Навашинским машзаводом. Как и в первом исполнении, он состоял из герметичных стальных раскладных речных звеньев, образовывавших отдельные металлические понтоны размерами 6,75x8,1 м и грузоподъемностью по 20 т. Его главными конструктивными особенностями являлись спрямленная верхняя палуба берегового звена, наличие съемных гидродинамических щитов (волноотбойников) для гашения воздействия волн и течения, такелажного оборудования и приспособлений для оборудования переправ в зимних условиях (ледорубы, ледорезы, лыжи и др.). Многие из этих устройств применялись впервые в мире и были защищены патентами. Парк ПМП-М использовался для наведения двух видов переправ длиной 227 или 382 м для одно– или двухрядного движения и сборки отдельных паромов грузоподъемностью 20 или 60 т. В зависимости от погодных и боевых условий время наведения мостов составляло от 30 до 90 минут, а внедренные модернизации позволили применять парк при скорости течения до 3 м/с. В его состав также входили 36 понтонных автомобилей, перевозивших речные и береговые звенья, грузовики для доставки выстилки из металлических пластин, а также 16 катерных машин для транспортировки катеров БМК-Т на наклонной платформе или БМК-130М и БМК-150М на прицепах. Наиболее совершенный буксирно-моторный катер БМК-Т имел корпус с четырьмя переборками, палубой и рубкой. Его силовым агрегатом являлся дизель ЯМЗ-236, вращавший водяной насос и два гребных винта на поворотно-откидных колонках с насадками. Он развивал скорость 17 км/ч, мог толкать 60-тонный паром с грузом, развивая 9 км/ч, или переправлять десант из 20 человек. Полная масса понтонного автомобиля КрАЗ-255Б1 с речным звеном составляла 18 960 кг, габаритные размеры – 9950x3150x3600 мм. Развитием парка ПМП-М фактически стали варианты ППС-84 и ПП-91, которые монтировали на грузовики КрАЗ-255Б1 и КрАЗ-260.


    Грузовик КрАЗ-255Б1 с понтоном мостового парка ПМП-М второго поколения. 1980 год.


    Понтонные парки ПМП поставлялись в вооруженные силы всех государств Варшавского договора, а также в Китай, Индию, Египет, Ирак, Афганистан и другие страны, где принимали участие в боевых действиях, в том числе на Ближнем Востоке, во Вьетнаме и Анголе. По лицензии его собирали в Чехословакии, Китае, Югославии и монтировали на трех– и четырехосные грузовики собственного изготовления. В отличие от большинства другой советской автомобильной техники этот уникальный понтонный парк был скопирован ведущими западными фирмами, и теперь его варианты иностранного изготовления состоят на вооружении многих стран мира.

    ППС-84 «Амур» – специальный тяжелый понтонно-мостовой парк грузоподъемностью до 120 т второго поколения, способный пропускать тяжелую технику, в том числе многоосные самоходные баллистические ракетные комплексы. Разработки в этом направлении проводились с 1972 года как развитие первого парка ППС начала 1950-х годов. Новый парк был рассчитан на установку на грузовиках КрАЗ-260Г, но из-за задержки их серийного выпуска в ноябре 1981 года его стали монтировать на шасси КрАЗ-255Б1. В декабре того же года он поступил на государственные испытания и в 1986 году был принят на вооружение под кодовым наименованием «Амур». С развертыванием серийного производства автомобилей КрАЗ-260 они стали основной базой парка ППС-84.

    Кроме упомянутых выше понтонно-мостовых парков автомобили КрАЗ-255Б нашли применение и в самом необычном для своего времени самоходном понтонном парке СПП, основой которого являлись специальные понтонные амфибии ПММ «Волна», созданные на шасси четырехосных плавающих автомобилей ЗИЛ-135МБ. Роль входивших в его состав 18 автомобилей КрАЗ-255Б сводилась к доставке к амфибиям речных и береговых звеньев ПМП, переходных понтонов с соединительными приспособлениями, выстилки, специального имущества и четырех катеров БМК-Т.


    Сваебойная установка УСМ на автомобиле КрАЗ-255Б1 с четырьмя копрами и 2-тонным краном.


    УСМ (УСМ-1) – первая советская установка для строительства мостов (сваебойная машина) использовалась при наведении низководных или подводных 60-тонных деревянных мостов на свайных или рамных опорах с шириной проезжей части 4,2 м. Состояла на вооружении с конца 1970-х годов и базировалась на двух грузовиках КрАЗ-255Б1 со специальным оснащением и имуществом. На первом основном мостостроительном автомобиле с лебедкой и выносными гидравлическими опорами монтировалось оборудование для забивания 6,5-метровых деревянных свай, установки опор и укладки на них пролетных строений. В его комплект входили ферма с четырьмя вышками для копровых установок с дизель-молотами ДМ-240 и рабочей площадкой, смонтированными на полноповоротной платформе с приводом от трансмиссии автомобиля. Выдвижение фермы в заднем направлении на 4,5 м позволяло забивать сваи на расстоянии от 0,5 до 4,5 м друг от друга. Их подача на сваебойную установку производилась обычными автокранами. В передней части шасси размещался 2-тонный перегрузочный кран с механическим приводом и выдвигавшейся вручную телескопической фермовой стрелой с максимальным вылетом 7,5 м, служивший для укладки пролетных строений и настила. Полная масса сваебойной установки – 18,9 т, габаритные размеры – 10750x3070x3800 мм. Время развертывания и свертывания – 10 минут. Производительность машины УСМ-1 с расчетом из 11 человек составляла в разных условиях 7 – 15 погонных метров моста в час. Второй бортовой грузовик с перегрузочным гидрокраном служил для перевозки вспомогательного оборудования и имущества: дизель-молоты, надувная резиновая лодка, мотопилы, запасные части и др. Модернизированный вариант УСМ-2 устанавливался на шасси КрАЗ-260.

    УСБ – мощная сваебойная установка для забивания железобетонных свай разного размера в процессе строительства войсковых автомобильных мостов на суше или на воде. Принята на вооружение в апреле 1980 года. Первоначально монтировалась на шасси КрАЗ-255Б1, но впоследствии ее основной базой послужили грузовики КрАЗ-260. Установка снабжалась двумя дизель-молотами, 1,5-тонной лебедкой с гидроприводом и была приспособлена для работы на понтонах. Одновременно она могла забивать две сваи диаметром 18 – 30 см и весом по 1500 кг и имела производительность не менее четырех свай в час. Ее габаритные размеры в транспортном положении – 12300x2750x3500 мм.

    ПБУ-200 – передвижная буровая установка инженерных войск для проделывания водозаборных скважин в наиболее твердых породах и обеспечения пунктов водоснабжения. Монтировалась на трех автомобилях КрАЗ-255Б с двумя прицепами. Основная машина позволяла бурить скважины диаметром до 273 мм на глубину 200 м. На втором автомобиле перевозилась мощная насосная станция для откачивания до 12 кубометров воды в час. Третий автомобиль с гидрокраном и прицепы 2-ПН-6М служили для доставки труб, вспомогательного оборудования и имущества. Установку ПБУ-200 обслуживал расчет из пяти человек.

    К инженерной технике относилась автономная опреснительная станция ОПС для очистки и опреснения природной воды, размещавшаяся в фургоне на шасси 255Б1 с испарительным аппаратом, теплообменником, фильтрами и собственной электростанцией.

    Пусковые установки и транспортно-заряжающие машины

    Появление бортовых грузовиков КрАЗ-255Б и особенно тяжелых автопоездов с седельными тягачами КрАЗ-255В немедленно привело к созданию на их базе целого семейства новых пусковых ракетных установок и средств для транспортировки и заряжания зенитных ракетных систем С-200, С-300 и других.

    В 1969 – 1990 годах в составе зенитно-ракетного комплекса С-200 для перегрузки и перевозки головных частей ракет или проведения мелких погрузочно-разгрузочных операций находилась транспортно-установочная машина 9Т55, представлявшая собой бортовой грузовик КрАЗ-255Б/Б1, оборудованный мощным гидрокраном с двухсекционной шарнирной стрелой и специальной оснасткой кузова. В 1979 году на шасси КрАЗ-255Б1 была создана транспортная машина 9Т229 для хранения и перевозки восьми ракет или шести контейнеров с управляемыми ракетами и комплектом технологического оборудования 9Т319. Она входила в состав самоходного зенитного ракетного комплекса средней дальности 9К37 «Бук» на гусеничном шасси ММЗ, принятого на вооружение войск ПВО в 1980 году. Впоследствии эта машина применялась и в комплексе «Бук-М1». С 1979 года доработанный автомобиль КрАЗ-255Б1 являлся базой транспортно-заряжающей машины (ТЗМ) 5Т99 зенитно-ракетных комплексов серии С-300П. Она оснащалась четырьмя гидравлическими опорами и металлической поворотной платформой с перегрузочным гидрокраном и использовалась для перезаряжания полуприцепных пусковых установок 5П851 и 5П85 комплексов С-300ПТ и С-300ПС соответственно, принятых на вооружение в начале 1980-х годов. В армиях социалистических стран кузова КрАЗ-255Б приспосабливали для транспортировки на специальных ложементах авиационных или морских ракет.


    Транспортно-установочная машина 9Т55 на грузовике КрАЗ-255Б1 ракетного комплекса С-200. 1983 год.


    Наиболее важную роль в организации советской системы ПВО сыграли седельные тягачи КрАЗ-255В, применявшиеся с 1967 года для буксировки тяжелых двухосных полуприцепов с оборудованием транспортных машин и ТЗМ, входивших в состав первых перевозимых комплексов зенитной ракетной системы С-200. Она служила для обнаружения, перехвата и поражения сразу шести целей противника, находившихся на расстоянии 180 – 400 км и высоте до 40 км. В комплексе С-200 «Ангара» использовалась транспортная (транспортно-перегрузочная) машина 5Т83, ранее работавшая с тягачом МАЗ-502В и теперь приспособленная к доставке новых ракет 5В21В (В-860ПВ) для поражения целей, перемещавшихся со скоростью 1100 км/ч. В системе С-200В («Вега») повышенной точности состояла модернизированная машина 5Т83М, снабженная электроприводом рабочих механизмов и перевозившая новые ракеты 5В28М для поражения воздушных объектов, летящих со скоростью 2300 км/ч. Для них использовали низкорамные открытые полуприцепы МАЗ-938Б (2-ПП-13) с полезной нагрузкой 13 т и всеми односкатными колесами, выпускавшиеся серийно с 1969 года. Они снабжались регулируемой монтажной площадкой длиной более 9 м с ложементом, на котором крепилась одна собранная двухступенчатая ракета с четырьмя твердотопливными ускорителями. Ее перегрузка на ТЗМ производилась при помощи автокрана К-162М или вилочных автопогрузчиков «4051» Львовского завода. Непосредственное заряжание пусковых установок осуществлялось с полуприцепных ТЗМ 5Т82 и 5Т82М, оснащенных системами безопасности и электроприводом основных узлов. Полуприцепы МАЗ-938Б с тягачами КрАЗ-255В/В1 составляли транспортные машины (автопоезда) 5Т53 и 5Т53М, применявшиеся не только для доставки двух ракет в контейнерах на предстартовую позицию для их окончательной сборки, но и для установки специального оборудования, которое сверху накрывалось складным чехлом. Например, в комплексе С-200В автопоезд 5Т53М служил для перевозки пусковой установки 5П72В с новой системой автоматики. С 1983 года эти же наборы наземной техники обработки ракет использовались в модернизированном экспортном варианте С-200ВЭ («Вега-Э») с измененным составом оборудования и ракетой 5В28Э (В-880Э), а с 1985 года – в новом комплексе С-200Д («Дубна») с дальностью стрельбы 400 км. Серийно систему С-200 и обслуживавшие ее средства выпускали до 1990 года, причем в 1980-е годы для буксировки транспортных и заряжающих машин использовался уже седельный тягач КрАЗ-260В.


    Тягач КрАЗ-255В1 с транспортно-заряжающей машиной 5Т82М комплекса С-200ВЕ. 1985 год.


    С 1979 года в составе зенитно-ракетного комплекса С-300П состояла транспортная машина 5П58, включавшая тягач КрАЗ-255В1 и полуприцеп для транспортировки ракетных контейнеров. Первая полуприцепная пусковая установка 5П58Т этого комплекса также появилась в 1979 году, а с 1981 года выпускались пусковые системы 5П851/851А нового зенитно-ракетного комплекса С-300ПТ-1А на двухосных полуприцепах с тягачами КрАЗ-255В1. С 1982 года они использовались и в составе автопоездов 5Т58-2 с полуприцепами для транспортировки пакетов с ракетами системы С-300ПС, а с 1993 года буксировали транспортную машину 5Т58Е комплекса С-300ПМ. С начала 1980-х годов «ракетные» функции тягачей 255-й серии постепенно перешли к автомобилям КрАЗ-260В.








    Главная | Контакты | Прислать материал | Добавить в избранное | Сообщить об ошибке
