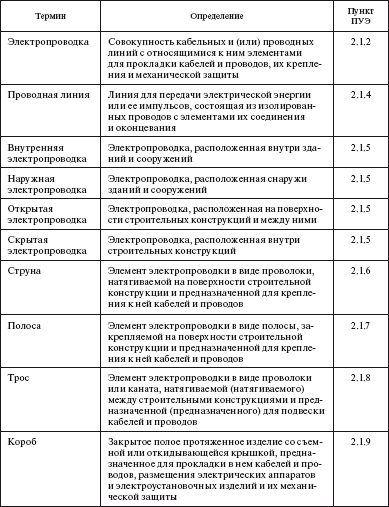

Вопрос. На электропроводки каких цепей распространяется настоящая глава Правил?

Ответ. Распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного тока и до 1,2 кВ постоянного тока, выполняемые кабелями и изолированными проводами на (в) строительных конструкциях (стены, перекрытия, полы и др.) жилых, общественных и производственных зданий и сооружений, а также на территориях, примыкающих к ним, и строительных площадках (2.1.1).

Вопрос. Какими принимаются сечения жил кабелей и проводов в электропроводках?

Ответ. Принимаются не менее приведенных в табл. 2.1.1. Сечения защитных проводников выбираются с соблюдением указаний гл. 1.7 Правил (2.1.19).

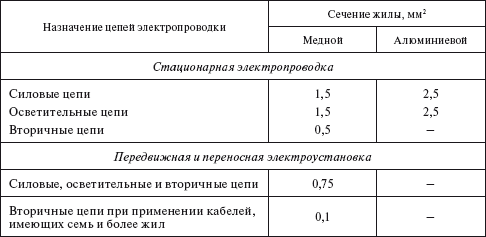

Таблица 2.1.1

Минимальные сечения жил кабелей и проводов в электропроводках

Вопрос. Для какого числа электроприемников и распределительных щитов допускается совместная прокладка кабелей и проводов (за исключением взаиморезервируемых цепей) в одной трубе, одном рукаве, пучке, коробе, канале строительной конструкции и на одном лотке?

Ответ. Допускается совместная прокладка цепей:

одного электроприемника;

нескольких электроприемников, панелей, щитов, пультов и т. п., связанных одним технологическим процессом;

нескольких групп одного вида освещения (рабочего освещения или освещения безопасности);

на напряжение до 50 В с цепями на напряжение выше 50 Б, при этом изоляция жил принимается соответствующей наивысшему номинальному напряжению этих цепей (2.1.20).

Вопрос. Для каких цепей не допускается совместная прокладка кабелей и проводов в одной трубе, одном рукаве, пучке, коробе, канале строительной конструкции и на одном лотке?

Ответ. Не допускается для цепей:

взаиморезервируемых;

рабочего освещения и эвакуационного освещения.

Прокладка этих цепей допускается лишь в разных отсеках короба и лотка, продольные перегородки которых выполнены сплошными, механически прочными и из негорючего материала (2.1.21).

Вопрос. При каком условии допускается прокладка одножильных кабелей и проводов цепей переменного или выпрямленного тока в стальных трубах, коробах и гибких рукавах (проводники одной цепи (фазный, нулевой, прямой и обратный) размещаются совместно в одной трубе, одном коробе и одном гибком рукаве)?

Ответ. Прокладка таких проводников в отдельных ферромагнитных оболочках допускается, если ток в проводниках не превышает 25 А (2.1.22).

Вопрос. Как производится соединение, ответвление и оконцевание жил кабелей и проводов?

Ответ. Производится при помощи опрессовки, сварки или с использованием различного рода соединителей (сжимов, навертывающихся соединителей, резьбовых и безрезьбовых зажимов и т. п.). Допускается применение пайки жил кабелей и проводов силовых и осветительных цепей при условии принятия мер по защите места пайки от смещений и механических воздействий (2.1.24).

Вопрос. В каких устройствах (приспособлениях) должны выполняться соединение и ответвление кабелей и проводов (за исключением проводов, проложенных на изоляторах)?

Ответ. Должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин (2.1.29).

Вопрос. Каким должен быть запас по длине кабелей и проводов при их прокладке?

Ответ. Запас кабелей и проводов по длине должен быть достаточным для компенсации возможных смещений конструкций и опор, на которых они расположены, температурных деформаций самих кабелей и проводов, а также в местах пересечения ими осадочных, температурных и антисейсмических швов.

Не допускается укладка запаса кабелей и проводов в виде колец (витков) (2.1.32).

Вопрос. В каких точках сети открыто проложенные кабели и провода снабжаются бирками (манжетами, оконцевателями и т. п.)?

Ответ. Снабжаются:

в начале и конце линии электропроводки;

с двух сторон при проходе сквозь стены, перегородки, перекрытия;

с двух сторон участка линии электропроводки при повороте ее на угол 90° и более.

На кабелях и проводах, проложенных пучками и многослойно, бирки устанавливаются только в начале и в конце каждой линии электропроводки.

На кабелях и проводах, проложенных скрыто (например, в трубах), бирки устанавливаются в начале и в конце линии электропроводки.

Аналогичные бирки устанавливаются и на кабельных муфтах (2.1.40).

Вопрос. Что указывается на бирках кабелей и проводов?

Ответ. Указывается их марка, напряжение, сечение жил, номер или наименование линии электропроводки. На бирках соединительных муфт указывается их номер, дата монтажа, номер или наименование линии электропроводки (2.1.40).

Вопрос. Как выполняется прокладка кабелей и проводов сквозь строительные конструкции (стены, перекрытия, перегородки и др.)?

Ответ. Выполняются в отфактурованных отверстиях (проемах), в специальных проходных устройствах и в заделанных в строительные конструкции отрезках труб и коробов с последующей заделкой в них кабелей и проводов легко удаляемым негорючим составом (2.1.46).

Вопрос. В каких случаях не требуется заделка кабелей и проводов внутри трубы в местах ее прохода сквозь строительные конструкции?

Ответ. Не требуется при выполнении кабельных и проводных линий в металлической трубе с внутренним диаметром до 32 мм, если эта труба имеет степень защиты не менее IP33 (2.1.48).

Вопрос. Что такое «локализационная способность» металлической трубы?

Ответ. Это способность металлической трубы (короба) противостоять прожогу при дуговом КЗ, возникшем между жилой проводника и трубой (коробом) (2.1.50).

Вопрос. Как осуществляется выбор электропроводки?

Ответ. Осуществляется в соответствии с табл. 2.1.3 и 2.1.4 настоящей главы Правил (2.1.54).

Вопрос. Как производится выбор и расчет нулевых рабочих (нейтральных) проводников (N-проводники)?

Ответ. Такие проводники должны быть рассчитаны на длительное протекание рабочего тока. Сечение N-проводника принимается равным сечению фазных (полюсных) проводников:

в однофазных цепях переменного тока и в двухполюсных цепях постоянного тока – независимо от сечения;

в многофазных цепях переменного тока и в цепях постоянного тока со средней точкой при сечении фазных проводников менее или равном 16 мм² медных и 25 мм² алюминиевых.

Допускается применение N-проводника сечением менее сечения фазных проводников (но не менее 50 % их сечения) в трехфазных цепях переменного тока и в цепях постоянного тока со средней точкой, в который максимальный рабочий ток N-проводника, включая токи высших гармоник, не превышает значение его длительно допустимого тока. При этом одновременно должно обеспечиваться выполнение следующих условий:

сечение фазных проводников превышает 16 мм² для медных и 25 мм² для алюминиевых проводников;

сечение N-проводника составляет не менее 16 мм² для медных и 25 мм² для алюминиевых проводников;

защита N-проводника при КЗ обеспечивается максимальной защитой фазных проводников (2.1.56).

Вопрос. Можно ли использовать жилу кабеля или провода в качестве N-проводников, а также PEN-проводников?

Ответ. Можно в качестве специально предусмотренных N– и PEN-проводников. Такой проводник прокладывается совместно с фазными проводниками (2.1.57).

Вопрос. Какие кабели и провода применяются для открытой прокладки снаружи зданий и сооружений?

Ответ. Применяются, как правило, светостойкие кабели и провода. В случае применения несветостойких кабелей и проводов предусматривается защита их от действия прямой солнечной радиации. В качестве расчетной температуры окружающего воздуха для определения допустимых длительных токов принимается средняя максимальная месячная температура воздуха наиболее жаркого месяца (2.1.62).

Вопрос. Какой должна быть высота открытой прокладки кабелей и проводов в защитной оболочке, а также кабелей и проводов в трубах, гибких рукавах и коробах от уровня пола или площадки обслуживания?

Ответ. Высота такой прокладки со степенью защиты не ниже IP20 не нормируется (2.1.67).

Вопрос. Какие расстояния принимаются при пересечении кабелей и проводов с трубопроводами?

Ответ. Расстояния между ними в свету принимаются не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы – не менее 500 мм. При расстоянии от кабелей и проводов до трубопроводов менее 250 мм кабели и провода дополнительно защищаются от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода (2.1.68).

Вопрос. Какие расстояния от кабелей и проводов до трубопроводов принимаются при параллельной прокладке?

Ответ. Принимаются не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами – не мене 500 мм (2.1.69).

Вопрос. В каких помещениях выполняется соединение труб, коробов и гибких рукавов между собой, а также с коробами, корпусами электрооборудования и т. п.?

Ответ. Выполняется:

в помещениях, которые содержат пары или газы, отрицательно воздействующие на изоляцию или оболочки кабелей и проводов, в наружных установках и в местах, где возможно попадание в трубы, короба и рукава масла, воды или эмульсии, – с уплотнением; короба в этих случаях должны быть со сплошными стенками и с уплотненными сплошными крышками либо глухими, разъемные короба – с уплотнениями в местах разъема, а гибкие рукава – герметичными;

в пыльных помещениях – с уплотнением соединений и ответвлений труб, рукавов и коробов для защиты от пыли (2.1.74).

Вопрос. Как выполняются скрытые электропроводки в трубах, коробах и гибких рукавах?

Ответ. Выполняются с соблюдением указаний настоящей главы Правил, причем во всех случаях с уплотнением. Короба скрытых электропроводок выполняются глухими (2.1.76).

Вопрос. Допускаются ли электропроводки в вентиляционных каналах и вентиляционных шахтах?

Ответ. Такие электропроводки не допускаются. Допускается пересечение этих каналов и шахт кабелями и проводами, заключенными в стальные трубы (2.1.77).

Вопрос. Какие помещения относятся к чердакам?

Ответ. Под чердаком понимается такое непроизводственное помещение над верхним этажом здания, потолком которого является крыша здания и которое имеет несущие конструкции (кровлю, фермы, стропила, балки и т. п.) из горючих материалов.

Вопрос. На какой высоте могут размещаться открытые электропроводки в чердаках?

Ответ. Могут размещаться на любой высоте. Проводные линии, выполненные проводами без защитной оболочки на изоляторах, – на высоте не менее 2,5 м от пола чердака; при высоте до проводов менее 2,5 м они защищаются от прикосновений и механических повреждений (2.1.78).

Вопрос. Какими кабелями и проводами выполняются электропроводки в чердаках?

Ответ. Выполняются, как правило, кабелями и проводами с медными жилами. Для силовых цепей допускается применение кабелей и проводов с алюминиевыми жилами сечением не менее 16 мм² (2.1.79).

Вопрос. Как выполняется открытая прокладка по строительным конструкциям проводов без защитной оболочки?

Ответ. Допускается выполнение только на изоляторах. В отношении электробезопасности такие провода рассматриваются как неизолированные. При этом они располагаются или ограждаются таким образом, чтобы были недоступны для прикосновения с мест, где возможно пребывание людей.

От указанных мест эти провода, если они расположены без ограждений по строительным конструкциям зданий и сооружений, размещаются на расстоянии не менее, м:

при горизонтальной прокладке:

под балконом, крыльцом, а также над крышей промышленного здания – 2,5

над окном – 0,5

под балконом – 1,0

под окном (от подоконника) – 1,0;

при вертикальной прокладке:

до окна – 0,75

до балкона – 1,0

от земли – 2,75 (2.1.80).

Вопрос. Какими должны быть расстояния от кабелей и проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части?

Ответ. Должны быть не менее 6 м, а в непроезжей части – не менее 3,5 м (2.1.82).

Вопрос. Какими принимаются расстояния между проводами?

Ответ. Принимаются следующими при пролете:

до 6 м – не менее 0,1 м;

более 6 м – не менее 0,15 м.

Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм (2.1.83).

Вопрос. Как выполняются вводы от ВЛ в здания?

Ответ. Бводы от ВЛ в здания, как правило, выполняются через стены в трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь зданий.

Вопрос. Каким принимается расстояние от кабелей и проводов перед вводом до поверхности земли?

Ответ. Принимается не менее 2,75 м. Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы с крыши и т. п.) принимается не менее 0,2 м (2.1.85).

Вопрос. Каким допускается расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т. п.), на крышах которых исключено пребывание людей?

Ответ. Допускается не менее 0,5 м. При этом расстояние от проводов до поверхности земли – не менее 2,75 м (2.1.85).

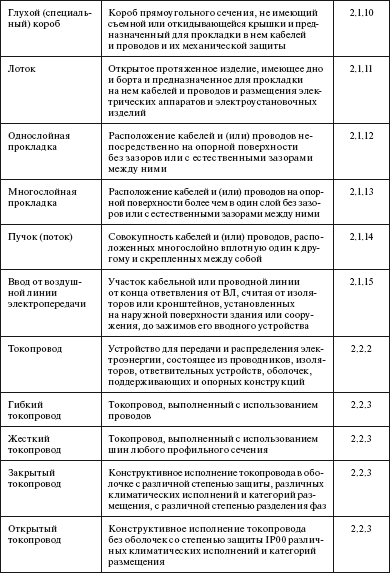

Вопрос. На какие токопроводы распространяется настоящая глава Правил?

Ответ. Распространяется на токопроводы переменного и постоянного тока напряжением до 35 кВ. Глава не распространяется на токопроводы, устройство которых определяется специальными правилами и нормами (2.2.1).

Вопрос. По каким условиям следует производить расчет и выбор проводников, изоляторов, арматуры, конструкций и аппаратов токопроводов?

Ответ. Следует производить по нормальным условиям работы (соответствующему рабочему напряжению и току), по условиям работы при КЗ, а также по климатическим условиям (2.2.9).

Вопрос. Какие меры следует предусматривать в случаях, когда изменение температуры, вибрация, неравномерная осадка зданий и т. п. могут вызвать опасные механические напряжения в проводниках, изоляторах и других элементах жестких токопроводов?

Ответ. Следует предусматривать меры для устранения этих напряжений (компенсаторы или подобные им приспособления). На жестких токопроводах компенсаторы должны устанавливаться также в местах пересечений с температурными и осадочными швами зданий и сооружений (2.2.15).

Вопрос. Как рекомендуется выполнять неразъемные соединения токопроводов?

Ответ. Рекомендуется выполнять при помощи сварки. Для соединения ответвлений с гибкими токопроводами допускается применение прессуемых зажимов (2.2.16).

Вопрос. Допускается ли совместная прокладка токопроводов и кабелей в общих туннелях, галереях, на общих эстакадах?

Ответ. Допускается. При этом в кабельных сооружениях, оснащенных автоматическим пенным или жидкостным пожаротушением, допускается прокладка токопроводов со степенью защиты не ниже IP44 (2.2.17).

Вопрос. Каковы требования к размещению токопроводов?

Ответ. Должны быть выполнены следующие требования:

в местах, где возможны механические повреждения, токопроводы должны иметь соответствующую защиту, например, в виде кожухов, козырьков, сеток и т. п.;

в местах, где возможны непреднамеренные прикосновения к токоведущим частям и отсутствует защита от механических повреждений, токопроводы без защитных оболочек должны иметь сплошное, сетчатое или смешанное ограждение. Сетчатое ограждение должно иметь ячейки размером не более 25x25 мм;

в производственных помещениях токопроводы со степенью защиты IP00 и IP10 следует располагать на высоте не менее 3,5 м от уровня пола или площадки обслуживания, а токопроводы со степенью защиты IP20 и IP30 – на высоте не менее 2,5 м;

в помещениях, посещаемых только квалифицированным обслуживающим персоналом (например, в технических этажах зданий и т. п.), высота установки токопроводов со степенью защиты IP20 и выше, а также расстояния от них до технологического оборудования, стен или конструкций здания не нормируются; со степенью защиты IP10 – должна соответствовать требованиям предыдущего пункта;

в электропомещениях высота установки токопроводов с любой степенью защиты не нормируется;

высота прохода под оболочкой токопровода или его ограждением должна быть не менее 1,9 м от пола или площадки обслуживания;

конструкции, на которые устанавливают токопроводы, должны быть выполнены из негорючих материалов и иметь предел огнестойкости не менее 0,25 ч;

при проходе токопровода через перекрытия, перегородки и стены заделка проемов, а также исполнение секций токопровода должны исключать возможность распространения пламени и дыма из одного помещения в другое, в том числе внутри оболочки токопровода (2.2.19).

Вопрос. Какими должны быть расстояния от токоведущих частей токо-проводов без защитных оболочек?

Ответ. Должны быть не менее:

50 мм – до сплошных ограждений, в том числе съемных;

100 мм – до сетчатых ограждений в электропомещениях;

200 мм – до сетчатых ограждений, а также до сгораемых элементов зданий в помещениях, посещаемых только квалифицированным персоналом;

700 мм – до сетчатых ограждений в производственных помещениях (2.2.20).

Вопрос. В каких местах трассы токопроводов без защитных оболочек должны быть укреплены предупреждающие плакаты?

Ответ. Должны быть укреплены через каждые 10–15 м, а также в местах, посещаемых людьми (посадочные площадки для крановщиков и т. п.) (2.2.22).

Вопрос. Какие дополнительные требования предъявляются к токопроводам в крановых пролетах?

Ответ. Предъявляются следующие дополнительные требования:

неогражденные токопроводы без защитных оболочек, прокладываемые по фермам, следует размещать на высоте не менее 3,5 м от уровня настила моста и тележки крана; при прокладке токопроводов на высоте менее 3,5 м, но не ниже уровня нижнего пояса ферм перекрытия, должны быть предусмотрены ограждения от непреднамеренного прикосновения к ним с настила моста и тележки крана на всем протяжении токопроводов. Разрешается устройство ограждения в виде навеса на самом кране под токопроводом;

участки токопроводов без защитных оболочек над ремонтными загонами для кранов должны иметь ограждения, предотвращающие прикосновение к токоведущим частям с настила моста и тележки крана. Ограждение не требуется, если токопровод расположен над этим настилом на уровне не менее 3,5 м или если в этих местах применяются изолированные проводники; в последнем случае наименьшее расстояние до них определяют, исходя из условий обслуживания и ремонта;

прокладка токопроводов под краном без применения специальных мер защиты от механических повреждений допускается лишь в той части подкранового пространства, в которой ни при каких обстоятельствах не может находиться кран и его элементы (2.2.24).

Вопрос. Какие требования должны быть выполнены при размещении токопроводов в помещениях?

Ответ. Должны быть выполнены следующие требования:

в производственных помещениях разрешается применение токопроводов со степенью защиты IP40 и выше, при этом их следует располагать на высоте не менее 2,5 м в свету от уровня пола или площадки обслуживания;

в производственных помещениях, посещаемых только квалифицированным обслуживающим персоналом (например, в технических этажах зданий и т. п.), высота установки токопроводов со степенью защиты IP40 и выше не нормируется;

в электропомещениях разрешается применение токопроводов любого исполнения. Высота установки в свету от уровня пола или площадки обслуживания для токопроводов со степенью защиты ниже IP40 напряжением 6-10 кВ должна быть не менее 2,5 м, напряжением 20 и 35 кВ – не менее 2,7 м, при степени защиты IP40 и выше – не нормируется;

в местах выхода экранированного токопровода из помещений на открытый воздух необходимо предусматривать проходные изоляторы для исключения появления «росы» внутри токопровода из-за разности температур (2.2.25).

Вопрос. Какие токопроводы могут применяться на открытом воздухе?

Ответ. Могут применяться токопроводы всех исполнений (2.2.26).

Вопрос. По каким условиям должна выбираться изоляция наружных открытых токопроводов (в том числе шинных мостов генераторов), включая вводы от токопроводов напряжением 6 и 10 кВ?

Ответ. Должна выбираться на номинальное напряжение 20 кВ, при напряжении 13,8-24 кВ – на напряжение 35 кВ. При размещении токопроводов в условиях загрязненной атмосферы номинальное напряжение их изоляторов должно выбираться с учетом СЗ (2.2.27).

Вопрос. Допускается ли совместная прокладка токопроводов и технологических трубопроводов на общих опорах, а также в общих туннелях и галереях?

Ответ. Как правило, не допускается. Такая совместная прокладка допускается на промпредприятиях только для токопроводов серийного изготовления со степенью защиты IP55 и выше (2.2.28).

Вопрос. Как выбирается сечение проводников токопроводов?

Ответ. Быбирается по экономической плотности тока на основе технико-экономических расчетов и проверяется по длительно допустимому току в нормальном и послеаварийном режимах работы (2.2.29).

Вопрос. Как рекомендуется располагать фазные проводники протяженных токопроводов?

Ответ. Рекомендуется располагать по вершинам равностороннего треугольника. При использовании транспозиции фаз по длине токопровода допускается предусматривать несимметричное (горизонтальное или вертикальное) расположение фаз (2.2.31).

Вопрос. Каким рекомендуется принимать расстояние между проводами расщепленной фазы гибкого токопровода?

Ответ. Рекомендуется принимать не менее:

шести диаметров применяемых проводов для протяженных токопроводов;

одного диаметра применяемых проводов для непротяженных токопроводов, в том числе для токопроводов связи трансформатора с РУ (2.2.31).

Вопрос. В каких точках сети следует предусматривать стационарные заземляющие аппараты для токопроводов?

Ответ. Следует предусматривать в начале и в конце токопроводов (а для токопроводов без оболочек – также в промежуточных точках). Допускается применение переносных заземляющих устройств.

Точки, в которых намечается установка заземлений, следует выбирать таким образом, чтобы наведенное от соседних токопроводов при КЗ напряжение на участке между двумя соседними точками заземления не превышало 250 Б.

Для токопроводов связи трансформаторов с РУ протяженностью не более 30–50 м не требуется установка заземляющего аппарата со стороны трансформатора (2.2.39).

Вопрос. Какие требования должны быть соблюдены при выполнении туннелей и галерей для токопроводов?

Ответ. Должны быть соблюдены соответствующие указания настоящей главы Правил, а также следующие требования:

сооружения должны выполняться из негорючих материалов. Несущие строительные конструкции из железобетона должны иметь предел огнестойкости не менее 0,75 ч, из стального проката – не менее 0,25 ч;

вентиляция туннелей и закрытых галерей должна быть выполнена таким образом, чтобы разность температур входящего и выходящего воздуха при номинальной нагрузке не превышала 15 °C. При этом должно быть предотвращено образование застоя горячего воздуха в сужениях, поворотах, обходах и т. д. Вентиляционные отверстия должны быть закрыты жалюзи или сетками и защищены козырьками;

внутреннее пространство туннелей и галерей не должно пересекаться какими-либо технологическими, сантехническими и т. п. трубопроводами;

туннели и галереи рекомендуется оборудовать устройствами связи;

количество выходов из туннелей и галерей, а также расстояния между выходами должно отвечать требованиям, установленным для кабельных сооружений, в которых прокладываются кабели напряжением до 35 кВ (2.2.42).

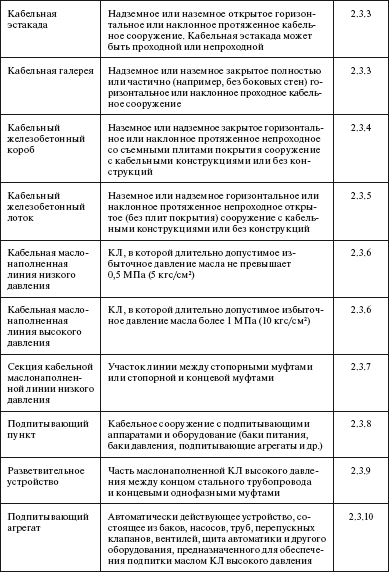

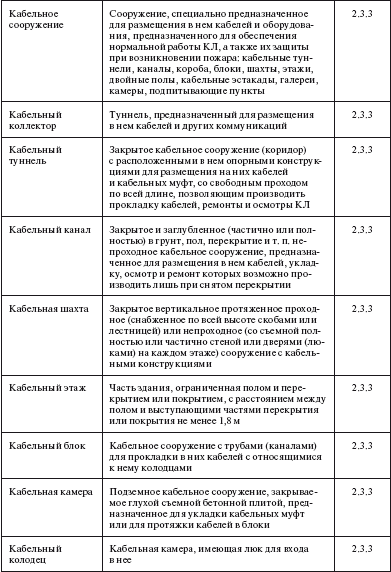

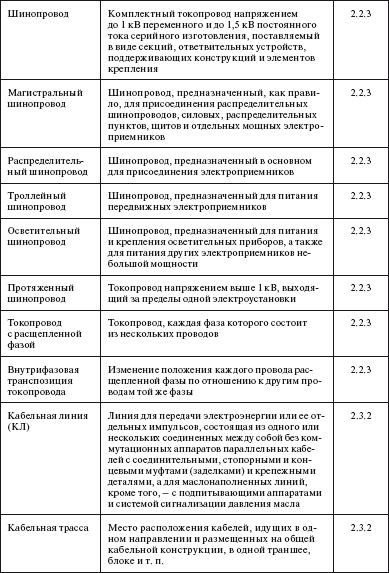

Вопрос. На какие КЛ распространяется настоящая глава Правил?

Ответ. Распространяется на кабельные силовые линии до 500 кВ, на линии выполняемые контрольными кабелями и кабелями связи (2.3.1).

Вопрос. В каких местах над подземными кабелями устанавливаются охранные зоны?

Ответ. В соответствии с действующими правилами охраны электрических сетей устанавливаются охранные зоны в размере площади над кабелями:

для кабелей напряжением выше 1 кВ – по 1 м с каждой стороны от крайних кабелей;

для кабелей напряжением до 1 кВ – по 1 м с каждой стороны от крайних кабелей, а при прохождении кабелей в городах под тротуарами – на 0,6 м в сторону зданий, сооружений и на 1 м в сторону проезжей части улицы.

Для подводных кабелей напряжением до и выше 1 кВ устанавливается охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей (2.3.15).

Вопрос. Какие требования необходимо соблюдать при выполнении КЛ?

Ответ. КЛ выполняются так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:

кабели укладываются с запасом по длине, достаточным по компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены;

кабели, проложенные горизонтально по конструкциям, стенам и перекрытиям и т. п., закрепляются жестко и равномерно по длине кабеля, а также в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов, у соединительных и стопорных муфт;

кабели, проложенные вертикально по конструкциям и стенам, закрепляются так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;

конструкции, на которые укладываются небронированные кабели, выполняются таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей предохраняются от механических повреждений и коррозии;

кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), защищаются по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;

при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, принимаются меры для предотвращения повреждения последних;

кабели прокладываются на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого; при этом предусматривается защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений (2.3.17).

Вопрос. Каковы требования к нумерации (маркировке) КЛ?

Ответ. Каждая КЛ нумеруется (маркируется). Если КЛ состоит из нескольких параллельных кабелей, то каждому из них присваивается один и тот же номер с добавлением буквенных или цифровых индексов. Открыто проложенные кабели, а также все кабельные муфты снабжаются бирками с обозначением: на бирках кабелей и концевых муфт – марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт – номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки располагаются по длине не реже чем каждые 50 м, а также у входа и выхода кабелей из сооружений, при проходе через стены, перегородки, перекрытия (2.3.23).

Вопрос. В каких местах на трассе КЛ, проложенной в незастроенной местности, а также в обширных незастроенных местах населенных пунктов, устанавливаются опознавательные знаки?

Ответ. Устанавливаются по длине через 50-100 м и в местах изменения направления трассы. Трасса КЛ, проложенной по пахотным землям, обозначается знаками, устанавливаемыми не реже чем через 500 м, а также в местах изменения направления трассы (2.3.24).

Вопрос. Чем необходимо руководствоваться при выборе видов прокладки силовых кабелей?

Ответ. Необходимо руководствоваться следующим:

при прокладке кабелей в земле рекомендуется в одной траншее прокладывать не более шести силовых кабелей. При большем количестве кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в галереях. Вместе с указанными силовыми кабелями допускается прокладывать контрольные кабели;

прокладка кабелей в городских условиях в туннелях, по эстакадам и в галереях рекомендуется при количестве силовых кабелей, идущих в одном направлении, более 20;

прокладка кабелей в блоках применяется в условиях большой стесненности по трассе, в местах пересечения с железнодорожными путями и проездами, при вероятности разлива металла и т. п.;

при выборе видов прокладки по территориям городов учитывается удобство обслуживания сооружений;

виды и особенности прокладки кабелей определяются проектом (2.3.25).

Вопрос. Как прокладываются кабели по территории подстанций и РУ?

Ответ. Прокладываются в туннелях, коробах, каналах, трубах, в земле, наземных и надземных железобетонных лотках, по эстакадам и в галереях. На подходах к оборудованию в пределах ячейки РУ допускается прокладка небронированных кабелей в траншеях.

При прокладке кабелей по технологическим эстакадам с трубопроводами, не содержащими горючие вещества, небронированные кабели допускается прокладывать открыто по кабельным конструкциям.

При прокладке кабелей по эстакадам расстояние между кабельными трассами (коробами) различных энергоблоков принимается не менее 1 м (2.3.26).

Вопрос. Из какого материала выполняются основные конструкции эстакад?

Ответ. Выполняются из железобетона или стального проката (2.3.26).

Вопрос. Как рекомендуется прокладывать кабели в количестве семи штук и более в потоке по улицам и площадям, насыщенным подземными коммуникациями?

Ответ. Рекомендуется прокладывать в коллекторах и кабельных туннелях. При пересечении улиц и площадей с усовершенствованными покрытиями и с интенсивным движением транспорта кабели прокладываются в блоках или трубах (2.3.28).

Вопрос. С учетом каких факторов осуществляются разные виды прокладок кабелей в районах многолетней мерзлоты?

Ответ. Осуществляются с учетом следующего:

для прокладки кабелей в земляных траншеях наиболее пригодными грунтами являются дренирующие грунты (скальные, галечные, гравийные, щебенистые и крупнопесчаные); пучинистые и просадочные грунты непригодны для прокладки в них кабелей. Прокладку кабелей непосредственно в грунте допускается осуществлять при числе кабелей не более четырех. По грунтово-мерзлотным и климатическим условиям не допускается прокладка кабелей в трубах, проложенных в земле. На пересечениях с другими кабелями, дорогами и подземными коммуникациями кабели защищаются железобетонными плитами.

прокладка кабелей вблизи зданий не допускается. Ввод кабелей из траншеи при отсутствии вентилируемого подполья выполняется выше нулевой отметки;

прокладку кабелей в каналах допускается применять в местах, где деятельный слой состоит из непучинистых грунтов и имеет ровную поверхность с уклоном не более 0,2 %, обеспечивающим сток поверхностных вод. Кабельные каналы выполняются из водонепроницаемого железобетона и покрываются снаружи надежной гидроизоляцией. Сверху каналы закрываются железобетонными плитами. Каналы могут выполняться заглубленными в грунт и без заглубления (поверх грунта). В этом случае под каналом и вблизи него выполняется подушка толщиной не менее 0,5 м из сухого хорошо дренирующего грунта (2.3.30).

Вопрос. Как допускается прокладывать кабели внутри зданий?

Ответ. Допускается прокладывать непосредственно по конструкциям зданий (открыто и в коробах или трубах), в каналах, блоках, туннелях, трубах, проложенных в полах и перекрытиях, а также по фундаментам машин, в шахтах, кабельных этажах и двойных полах.

Прокладку кабелей сквозь строительные конструкции (стены, перегородки, перекрытия) рекомендуется выполнять в отрезках негорючих труб, а также в отфактурованных отверстиях в негорючих строительных конструкциях, отрезках коробов и специальных конструкциях; зазоры в трубах и отверстиях после прокладки кабелей заделываются негорючими легко разрушаемыми материалами. Огнестойкость прохода обеспечивается не ниже огнестойкости строительной конструкции, в которой проход выполнен, а при отсутствии данных – не ниже 0,75 ч (2.3.31).

Вопрос. Как производится выбор конструкций и сечений кабелей, проходящих в различных грунтах и условиях окружающей среды?

Ответ. Производится по участку с наиболее тяжелыми условиями, если длина участков с легкими условиями не превышает строительной длины кабеля.

При протяженности различных участков трассы с различными условиями прокладки более строительной длины кабеля выбор типа кабеля и сечения жил выполняется для каждого участка (2.3.32).

Вопрос. Какие кабели применяются для прокладки в земле или воде?

Ответ. Применяются, как правило, бронированные кабели с наружным покровом для защиты от коррозии (2.3.34).

Вопрос. Какие кабели рекомендуется прокладывать в кабельных сооружениях и производственных помещениях?

Ответ. При отсутствии опасности механических повреждений рекомендуется прокладывать небронированные кабели, а при наличии опасности механических повреждений применяются бронированные кабели или их защита от механических повреждений (2.3.35).

Вопрос. Чем обеспечивается нераспространение горения КЛ?

Ответ. Обеспечивается:

использованием кабелей, не распространяющих горение (с индексом «нг» и «нг-LS»);

покрытием кабелей огнезащитными кабельными покрытиями;

использованием кабельных конструкций и кабельной арматуры, не распространяющих горение (2.3.36).

Вопрос. Какие кабели применяются для прокладки в кабельных блоках и трубах?

Ответ. Применяются, как правило, бронированные кабели без наружных покровов. Допускается применение кабелей в пластмассовой или резиновой оболочке (2.3.37).

Вопрос. Какие кабели применяются для прокладки в агрессивных грунтах (солончаки, грунт со шлаком и строительным мусором и т. п.) и в зонах действия блуждающих токов?

Ответ. Применяются кабели с соответствующими защитными покровами (например, со свинцовой оболочкой и покровами типа Б_2л, Ш_в). Для прокладки в земле при отсутствии возможности механических повреждений применяются кабели с изоляцией жил из сшитого полиэтилена в оболочке из термопластичного полиэтилена. Допускается применение кабелей с изоляцией жил из термопластичного, сшитого полиэтилена и поливинилхлоридного пластиката в оболочке из поливинилхлоридного пластиката (2.3.38).

Вопрос. Какие кабели применяются для прокладки в почвах, подверженных смещению?

Ответ. Применяются кабели с проволочной броней или принимаются меры по устранению усилий, действующих на кабель при смещении почвы (укрепление грунта шпунтовым или свайными рядами, применение железобетонных лотков и т. п.) (2.3.40).

Вопрос. Какие кабели применяются для передвижных механизмов?

Ответ. Применяются гибкие кабели с резиновой или другой аналогичной изоляцией, выдерживающей многократные изгибы (2.3.43).

Вопрос. Какие кабели применяются на вертикальных и наклонных участках трассы с разностью уровней, превышающей 15 метров (для кабелей с бумажной пропитанной изоляцией на напряжение до 35 кВ)?

Ответ. Применяются кабели с нестекающей пропиточной массой, кабели с обедненно-пропитанной бумажной изоляцией и кабели с резиновой или пластмассовой изоляцией. Для указанных условий кабели с вязкой пропиткой допускается применять только со стопорными муфтами, размещенными по трассе в соответствии с допустимыми разностями уровней для этих кабелей (2.3.45).

Вопрос. Какие кабели применяются в четырехпроводных (система TN-C) сетях напряжением до 1 кВ?

Ответ. Применяются, как правило, четырехжильные кабели. Допускается применение трехжильных силовых кабелей в алюминиевой оболочке с использованием оболочки в качестве совмещенного нулевого рабочего и нулевого защитного проводника (PN-проводника), за исключением установок со взрывоопасной средой и установок, в которых при нормальных условиях эксплуатации ток в нулевом проводе составляет более 75 % допустимого длительного тока фазного провода (2.3.46).

Вопрос. Могут ли применяться для КЛ одножильные кабели?

Ответ. Могут применяться. Сечение этих кабелей выбирается с учетом их дополнительного нагрева токами, наводимыми в оболочке (2.3.47).

Вопрос. Где рекомендуется размещать подпитывающие баки низкого давления?

Ответ. Рекомендуется размещать в закрытых помещениях. Небольшое количество подпитывающих баков (5–6) на открытых пунктах питания (при температуре окружающего воздуха не ниже минус 30 °C) располагается на опорных конструкциях и защищается от прямого воздействия солнечного излучения и атмосферных осадков. Подпитывающие баки снабжаются указателями давления масла (2.3.50).

Вопрос. Где размещаются подпитывающие линии высокого давления?

Ответ. Размещаются в закрытых помещениях, в которых поддерживается температура не ниже +17 °C, и располагаются возможно ближе к месту присоединения к КЛ. Присоединение нескольких подпитывающих агрегатов к КЛ производится через масляный коллектор (2.3.51).

Вопрос. От каких источников питания снабжаются электроэнергией подпитывающие агрегаты?

Ответ. Снабжаются, как правило, от двух независимых источников питания с обязательным устройством автоматического включения резерва (АБР). Подпитывающие агрегаты отделяются один от другого негорючими перегородками с пределом огнестойкости не менее 0,75 ч (2.3.53).

Вопрос. Какой системой сигнализации давления масла оборудуется каждая маслонаполненная КЛ?

Ответ. Оборудуется системой сигнализации давления масла, обеспечивающей регистрацию и передачу дежурному персоналу сигналов о понижении и повышении давления масла сверх допустимых пределов и другую необходимую информацию (2.3.54).

Вопрос. В каких помещениях прокладывается маслопровод, соединяющий коллектор подпитывающего агрегата с маслонаполненной КЛ высокого давления?

Ответ. Прокладывается в помещениях с положительной температурой. Допускается прокладка его в утепленных траншеях, лотках, каналах и в земле ниже зоны промерзания при условии обеспечения положительной температуры окружающей среды (2.3.57).

Вопрос. Какие муфты в качестве соединительных и стопорных применяются для маслонаполненных КЛ низкого давления?

Ответ. Применяются только муфты из немагнитных металлов.

Вопрос. Где размещаются стопорные, полустопорные и переходные муфты на маслонаполненных КЛ?

Ответ. Размещаются в кабельных колодцах; соединительные муфты при прокладке кабелей в земле рекомендуется размещать в камерах. Соединительные муфты кабелей низкого давления в алюминиевой оболочке рекомендуется размещать в кабельных колодцах без засыпки грунтом с обязательным креплением муфт и кабелей (2.3.60).

Вопрос. Какое количество соединительных муфт на 1 км рекомендуется при строительстве КЛ?

Ответ. Рекомендуется не более:

для одножильных кабелей – 2 шт.;

для многожильных кабелей на напряжение до 10 кВ включительно сечением:

до 95 мм² – 3 шт.;

от 120 до 240 мм² – 4 шт.;

для трехжильных кабелей напряжением 20 и 35 кВ – 6 шт.

Для КЛ напряжением 110–500 кВ число соединительных муфт определяется проектом с учетом размеров поставляемых строительных длин кабеля, характера трассы и видов прокладки.

Использование маломерных отрезков кабеля для сооружения протяженных КЛ не допускается (2.3.62).

Вопрос. Каким проводником при заземлении металлических оболочек силовых кабелей оболочка и броня соединяются между собой и с корпусами муфт (концевых, соединительных и др.)?

Ответ. Соединяются гибким медным проводом.

Применять заземляющие или нулевые защитные проводники с проводимостью большей, чем проводимость оболочек кабелей, не требуется, однако их сечение принимается не менее 6 мм (2.3.64).

Вопрос. Какие муфты заземляются на маслонаполненных КЛ низкого давления?

Ответ. Заземляются концевые, соединительные и стопорные муфты. Подпитывающие устройства маслонаполненных КЛ присоединяются к линиям через изолирующие вставки. Корпуса концевых муфт и вводов в трансформаторы и КРУЭ заземляются, а при применении катодной защиты соединяются с устройством защиты (2.3.65).

Вопрос. В каких местах заземляется стальной трубопровод маслона-полненных кабелей высокого давления, проложенный в земле?

Ответ. Заземляется по концам, а проложенный в кабельных сооружениях – по концам и в промежуточных точках, определяемых расчетами в проекте. Концевые муфты, вводы КРУЭ рекомендуется соединять между собой и заземлять (2.3.66).

Вопрос. Что подлежит заземлению при переходе КЛ в ВЛ и при отсутствии у опоры ВЛ заземляющего устройства?

Ответ. Допускается заземлять кабельные муфты (мачтовые) только присоединением к металлической оболочке кабеля, если кабельная муфта на другом конце кабеля присоединена к заземляющему устройству (2.3.67).

Вопрос. На какое кабельное хозяйство распространяются специальные указания?

Ответ. Распространяются на кабельное хозяйство электрических станций мощностью 25 МВт и более, а также РУ и подстанций напряжением 35-500 кВ (2.3.68).

Вопрос. Каким образом выполняется главная электрическая схема, схема СН и схема оперативного тока, управление оборудованием, компоновка оборудования и кабельных трасс электростанций и подстанций?

Ответ. Выполняется таким образом, чтобы при возникновении пожара в кабельном хозяйстве были исключены:

одновременная потеря взаимно резервирующих КЛ;

выход из работы систем обнаружения и тушения пожара;

нарушение работы более чем одного блока на теплоэлектростанции;

нарушение работы блоков на гидроэлектростанции, количество которых определяется условиями компоновки сооружений и оборудования, а также условиями работы в энергосистеме (2.3.69).

Вопрос. С учетом каких факторов выбираются трассы КЛ при размещении потоков кабелей на электростанциях?

Ответ. Выбираются с учетом:

предотвращения перегрева кабелей от нагретых поверхностей технологического оборудования;

предотвращения повреждений кабелей при выхлопах (возгораниях и взрывах) пыли через предохранительные устройства пылесистем.

Не допускается прокладка транзитных кабелей в технологических туннелях гидрозолоудаления, а также в местах, где располагаются трубопроводы с химически агрессивными жидкостями, а также прокладка кабелей без защиты от воздействия перегретого пара в случае его прорыва в местах установки задвижек (2.3.70).

Вопрос. По каким трассам прокладываются взаимно резервирующие КЛ (силовые, оперативного тока, средств связи, управления, сигнализации, систем пожаротушения и др.)?

Ответ. Прокладываются по разным трассам. КЛ, идущие к общестанционным объектам (ОРУ, ЗРУ, ЦЩУ центральной циркуляционной насосной, мазутонасосной (если мазут является основным топливом), пожарной насосной, химводоочистке, топливоподаче, компрессорной воздушных выключателей и т. п.) выполняются взаимно резервирующими (2.3.71).

Вопрос. Как прокладываются кабели установок пожарной сигнализации (кроме кабелей к извещателям), автоматического и дистанционного управления установками пожаротушения и кабели их электропитания, за исключением пожарных насосов и относящихся к ним кабелей, имеющих резервирование?

Ответ. Прокладываются вне защищаемых этими установками кабельных сооружений. Допускается их прокладка в пределах защищаемых ими кабельных сооружений кабелями с минеральной изоляцией, в металлических трубах или в отдельных металлических коробах (2.3.73).

Вопрос. Какие приспособления сооружаются для обеспечения доступа к кабелям при расположении их на высоте 5 м и более?

Ответ. Сооружаются площадки обслуживания и проходы. Для одиночных кабелей и небольших групп кабелей (до 20) площадки обслуживания допускается не сооружать, но при этом обеспечивается возможность замены и ремонта кабелей в условиях эксплуатации (2.3.76).

Вопрос. Чем отделяются кабельные шахты от кабельных туннелей, этажей и других кабельных сооружений?

Ответ. Отделяются негорючими перегородками с пределом огнестойкости не менее 0,75 ч и оборудуются перекрытиями вверху и внизу (2.3.78).

Вопрос. Как выбирается глубина заложения кабелей от планировочной отметки?

Ответ. Выбирается не менее: для кабелей напряжением до 20 кВ – 0,7 м; 35 кВ – 1 м; при пересечении улиц и площадей независимого от напряжения – 1 м. Глубина заложения кабелей напряжением 1-35 кВ – не более 1,6 м.

Маслонаполненные КЛ напряжением 110–500 кВ закладываются на глубину не менее 1,5 м.

Допускается уменьшение глубины заложения до 0,5 м на участках длиной до 5 м при вводе кабелей в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).

Прокладка кабелей напряжением 6-10 кВ по пахотным землям производится на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы (2.3.79).

Вопрос. Как осуществляется защита кабелей от механических повреждений при их прокладке непосредственно в земле?

Ответ. Кабели на всем протяжении защищаются путем покрытия:

при напряжении 35 кВ и выше – бетонными плитами толщиной не менее 50 мм;

при напряжении ниже 35 кВ – плитами или глиняным обыкновенном кирпичом в один слой поперек трассы кабелей. Применение силикатного, а также пустотелого или дырчатого кирпича не допускается.

При прокладке на глубине более 1 м кабели напряжением 20 кВ и ниже (кроме рабочих городских электросетей) допускается не защищать от механических повреждений.

Для кабелей напряжением до 10 кВ допускается вместо механической защиты плитами или кирпичом использовать предупредительную сигнальную ленту. При этом сигнальная лента укладывается над кабелями после их засыпки замлей сплошным слоем толщиной не менее 300 мм с продольным перекрытием концов не менее 100 мм и выступом за крайние кабели не менее 70 мм (2.3.80).

Вопрос. Каким принимается расстояние по горизонтали в свету между кабелями при их параллельной прокладке?

Ответ. Принимается не менее:

100 мм – между силовыми кабелями напряжением до 10 кВ, а также между ними и контрольными кабелями;

250 мм – между кабелями напряжением 20–35 кВ между ними и другими кабелями;

500 мм – между кабелями, эксплуатируемыми различными организациями;

500 мм – между силовыми кабелями и кабелями связи;

500 мм – между маслонаполненными кабелями 110–500 кВ и другими кабелями; при этом маслонаполненные КЛ низкого давления отделяются одна от другой и от других кабелей железобетонными плитами, поставленными на ребро; кроме того, производится расчет электромагнитного влияния на кабели связи.

Расстояние между контрольными кабелями не нормируется (2.3.82).

Вопрос. Каким должно быть расстояние по горизонтали в свету при параллельной прокладке кабелей от кабелей до трубопроводов, водопровода, канализации, дренажа газопроводов низкого, среднего и высокого давления (до 0,6 МПа)?

Ответ. Должно быть не менее 1 м, а до газопроводов высокого давления (более 0,6 МПа) – не менее 2 м; до магистральных трубопроводов – не мене 10 м.

В стесненных условиях допускается уменьшение указанных расстояний для кабелей напряжением 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей на участке длиной не более 10 м и до 0,25 м при прокладке кабелей в трубах.

Параллельная прокладка кабелей над и под трубопроводами не допускается (2.3.84).

Вопрос. Каким должно быть расстояние от кабеля до трамвайных путей при их параллельной прокладке?

Ответ. Расстояние от кабеля до оси ближнего трамвайного рельса принимается не менее 2,75 м.

Вопрос. Как прокладываются кабели параллельно с автомобильными дорогами?

Ответ. Кабели прокладываются с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1 м от бровки или не менее 1,5 м от бордюрного камня (2.3.88).

Вопрос. Каким принимается расстояние в свету от кабеля до заземленных частей и заземлителей опор ВЛ напряжением выше 1 кВ?

Ответ. Принимается не менее 5 м при напряжении до 35 кВ, 10 м – при напряжении 110 кВ и выше. В стесненных условиях расстояние от кабеля до подземных частей и заземлителей отдельных опор ВЛ напряжением выше 1 кВ допускается уменьшать до 2 м, при этом расстояние от кабеля до вертикальной плоскости, проходящей через ближний провод ВЛ, не нормируется.

Расстояние в свету от кабелей до опоры ВЛ напряжением до 1 кВ принимается не менее 1 м, а при прокладке кабеля на участке сближения в изолирующей трубе – 0,5 м (2.3.89).

Вопрос. Как разделяются кабели при их пересечении с другими кабелями?

Ответ. Разделяются слоем земли толщиной не менее 0,5 м. Допускается в стесненных условиях уменьшение этого расстояния для кабелей напряжением 35 кВ и ниже до 0,15 м при условии разделения кабелей на всем участке пересечения плюс по 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала (2.3.90).

Вопрос. Как прокладываются кабели при их пересечении с железными и автомобильными дорогами?

Ответ. Прокладываются в туннелях, блоках или трубах по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав. При отсутствии зоны отчуждения такая прокладка выполняется только на участке пересечения плюс по 2 м по обе стороны от полотна дороги (2.3.93)

Вопрос. Как прокладываются кабели при пересечении трамвайных путей?

Ответ. Прокладываются в изолирующих блоках или трубах. Пересечение выполняется на расстоянии не менее 3 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей (2.3.94).

Вопрос. Как производится прокладка кабелей при пересечении въездов для автотранспорта во дворы, гаражи и т. д.?

Ответ. Производится в трубах. Таким же способом защищаются кабели в местах пересечения ручьев и канав (2.3.95).

Вопрос. Каким должно быть расстояние в свету при установке на кабелях муфт между корпусом кабельной муфты и ближайшим кабелем?

Ответ. Расстояние выдерживается, как правило, не менее 0,25 м. Допускается уменьшать эти расстояния при условии установки между муфтой и кабелем асбоцементной или т. п. перегородки (2.3.96).

Вопрос. Что необходимо делать с трассой кабелей при наличии на ней блуждающих токов опасных значений?

Ответ. Необходимо изменить трассу линии с тем, чтобы обойти опасные зоны. При невозможности изменить трассу применяются кабели с повышенной стойкостью к воздействию коррозии или осуществляется активная защита кабелей от воздействия электрокоррозии.

При прокладке кабелей в агрессивных грунтах и зонах с наличием блуждающих токов опасных значений применяется катодная поляризация (установка электродренажей, протекторов, катодная защита) (2.3.97).

Вопрос. Какой материал труб рекомендуется применять при прокладке кабелей в трубах?

Ответ. Рекомендуется применять стальные, чугунные, асбоцементные, бетонные, керамические, полиэтиленовые и т. п. трубы. При выборе материала для кабельных блоков и труб учитывается уровень грунтовых вод и их агрессивность, а также наличие блуждающих токов.

Одножильные кабели в сетях переменного тока прокладываются в трубах и блоках из немагнитного материала (2.3.98).

Вопрос. Какой процент резервных каналов предусматривается при проектировании в каждом кабельном блоке?

Ответ. Предусматривается до 15 % резервных каналов (2.3.100).

Вопрос. Какой уклон предусматривается для кабельных блоков?

Ответ. Предусматривается уклон не менее 0,2 % (2.3.102).

Вопрос. Каким выбирается диаметр труб?

Ответ. Быбирается не менее 1,5 наружных диаметров кабеля, а для кабеля в алюминиевой оболочке – не менее двукратного (2.3.103).

Вопрос. Какие устройства сооружаются в местах, где изменяется направление прокладки блоков, и в местах перехода кабелей из кабельных блоков в землю?

Ответ. Сооружаются кабельные колодцы, обеспечивающие протяжку кабелей и удаление их из блоков. Такие колодцы сооружаются также и на прямолинейных участках трассы на расстоянии один от другого, определяемом значением предельно допустимого усилия тяжения кабелей. При числе кабелей до 10 и напряжении не выше 110 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом отверстия концов труб заделываются водонепроницаемым материалом (2.3.104).

Вопрос. Как осуществляется ввод кабелей из блоков и труб в здания и сооружения?

Ответ. Осуществляется одним из следующих способов: непосредственным вводом в них блоков и труб, сооружением колодцев или приямков внутри зданий либо камер у их наружных стен (2.3.105).

Вопрос. На каких приспособлениях укладываются железобетонные лотки?

Ответ. Укладываются на специальных бетонных подкладках с уклоном не менее 0,2 % по спланированной трассе таким образом, чтобы не препятствовать стоку ливневых вод. При наличии в днищах надземных железобетонных лотков проемов, обеспечивающих выпуск ливневых вод, создавать уклон не требуется (2.3.107).

Вопрос. Какими устройствами отделяются кабельные этажи, туннели, галереи, эстакады и шахты от других помещений и соседних кабельных сооружений?

Ответ. Отделяются негорючими перегородками и перекрытиями с пределом огнестойкости не менее 0,76 ч. Такими же перегородками протяженные туннели разделяются на отсеки длиной не более 150 м при наличии кабелей напряжением до 35 кВ и не более 100 м при наличии кабелей напряжением 110 кВ и выше. Площадь каждого отсека двойного пола – не более 600 м² (2.3.109).

Вопрос. Как располагаются выходы из кабельных сооружений?

Ответ. Располагаются наружу или в помещения с производством категорий Г и Д. Количество и расположение выходов из кабельных сооружений определяется исходя из местных условий, но не менее двух. При длине кабельного сооружения не более 25 м допускается иметь один выход (2.3.109).

Вопрос. Какие требования предъявляются к дверям кабельных сооружений?

Ответ. Двери предусматриваются самозакрывающимися с уплотненными притворами. Выходные двери из кабельных сооружений открываются наружу и снабжаются замками, отпираемыми из кабельных сооружений без ключа, а двери между отсеками открываются по направлению ВЛИ жайшего выхода и оборудуются устройствами, поддерживающими их в закрытом положении (2.3.109).

Вопрос. Какие входы предусматриваются в случае сооружения проходных кабельных эстакад с мостиками обслуживания?

Ответ. Предусматриваются входы с лестницами. Расстояние между входами обеспечивается не более 150 м, расстояние от торца эстакады до входа в нее – не более 25 м (2.3.109).

Вопрос. Какими перегородками делятся на отсеки кабельные галереи?

Ответ. Делятся негорючими противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина отсеков галерей – не более 150 м при прокладке в них кабелей на напряжение до 35 кВ и не более 120 м при прокладке кабелей на напряжение 110 кВ и выше (2.3.109).

Вопрос. Какие мероприятия выполняются в туннелях и кабельных колодцах по предотвращению попадания в них технологических вод и масла, а также для обеспечения отвода почвенных и ливневых вод?

Ответ. В полах предусматривается уклон не менее 0,5 % в сторону водосборников или ливневой канализации. Проход из одного отсека туннеля в другой при их расположении на разных уровнях осуществляется с помощью пандуса с углом подъема не выше 15°. Устройство ступеней между отсеками туннелей не допускается.

Допускается устройство ступеней в пределах отсека туннеля при расположении участков пола этого отсека на разных уровнях. Уклон лестницы обеспечивается 1:1. Это указание распространяется и на проходные кабельные эстакады (2.3.110).

Вопрос. Чем перекрываются кабельные каналы и двойные полы в РУ и помещениях?

Ответ. Перекрываются съемными негорючими плитами. В электромашинных и т. п. помещениях каналы рекомендуется перекрывать рифленой сталью, а в помещениях щитов управления с паркетными полами – деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью (2.3.111).

Вопрос. На каких участках кабельной трассы не допускается сооружение кабельных каналов?

Ответ. Не допускается на участках, где могут быть пролиты расплавленный металл, жидкости с высокой температурой или же вещества, разрушающе действующие на металлические оболочки кабелей. На указанных участках не допускается также устройство люков в коллекторах и туннелях (2.3.113).

Вопрос. Каким слоем земли засыпаются подземные туннели вне зданий?

Ответ. Засыпаются поверх перекрытия слоем земли толщиной не менее 0,5 м. На огражденных территориях засыпка туннелей землей не требуется (2.3.114).

Вопрос. Какой температурой ограничивается дополнительный нагрев воздуха при совместной прокладке кабелей и теплопроводов в сооружениях?

Ответ. Ограничивается температурой 5 °C, для чего предусматриваются вентиляция и теплоизоляция на трубах (2.3.115).

Вопрос. Каковы требования настоящих Правил по размещению кабелей в сооружениях?

Ответ. Размещение кабелей в сооружениях производится в соответствии со следующими требованиями:

контрольные кабели и кабели связи размещаются только над силовыми кабелями; при этом они отделяются огнезащитной перегородкой. В местах пересечения и ответвления допускается прокладка контрольных кабелей и кабелей связи над и под силовыми кабелями;

контрольные кабели допускается прокладывать рядом с силовыми кабелями напряжением до 1 кВ;

силовые кабели напряжением до 1 кВ прокладываются под или над кабелями напряжением выше 1 кВ;

при этом их следует отделять огнезащитной перегородкой;

различные группы кабелей (рабочие и резервные кабели напряжением выше 1 кВ, питающие электроприемники 1-й категории) прокладываются на разных горизонтальных уровнях и разделяются огнезащитными перегородками;

разделительные огнезащитные перегородки выбираются с пределом огнестойкости не менее 0,25 ч (2.3.116).

Вопрос. Как прокладываются и располагаются взаимно резервирующие силовые кабели?

Ответ. Прокладываются с расстоянием между ними не менее 600 мм и располагаются:

на эстакадах – по обе стороны несущей конструкции (балки, фермы);

в галереях – по разным сторонам от прохода.

Взаимно резервирующие кабели электроприемников 1 категории прокладываются по разным трассам, разделенным в противопожарном отношении (2.3.116).

Вопрос. Как прокладываются маслонаполненные кабели?

Ответ. Прокладываются, как правило, в отдельных кабельных сооружениях. Допускается их прокладка совместно с другими кабелями; при этом маслонаполненные кабели размещаются в нижней части кабельного сооружения и отделяются от других кабелей горизонтальными перегородками с пределом огнестойкости не менее 0,75 ч. Такие же перегородки отделяют одну от другой маслонаполненные КЛ (2.3.117).

Вопрос. По каким конструкциям выполняется прокладка контрольных бронированных кабелей и силовых кабелей сечением 25 мм² и более (за исключением небронированных кабелей со свинцовой оболочкой)?

Ответ. Выполняется по кабельным конструкциям (консолям). Контрольные небронированные кабели, силовые небронированные кабели со свинцовой оболочкой и небронированные силовые кабели сечением 16 мм² и менее прокладываются по лоткам или перегородкам (сплошным или перфорированным) (2.3.119).

Вопрос. Как определяются размеры кабельных сооружений?

Ответ. Определяются в соответствии с табл. 2.3.1 настоящей главы Правил.

Вопрос. Как прокладываются контрольные кабели?

Ответ. Прокладываются, как правило, на лотках и в коробах пучками и многослойно при соблюдении следующих условий:

диаметр (высота или ширина) пучка кабелей не более 100 м;

высота слоев в одном коробе не выше 150 мм;

в пучках и многослойно прокладываются только кабели с однотипными оболочками (металлическими или неметаллическими с гладкими поверхностями);

крепление кабелей в пучках, многослойно в коробах, пучков кабелей к лоткам выполняется так, чтобы была предотвращена деформация оболочек кабелей под действием собственного веса и устройств крепления;

внутри коробов устанавливаются огнепреградительные пояса: на вертикальных участках – не более 20 м, на горизонтальных участках – на расстоянии не более 30 м, а также в местах разветвления коробов и проходе через стены, перегородки и перекрытия. Огнепреградительные пояса выполняются по всему сечению короба в виде кабельного прохода с плотным прилеганием заделочного материала к стенкам короба и кабеля с обеспечением предела огнестойкости не менее 0,75 ч. При пересечении коробами стен, перекрытий и перегородок с нормированной огнестойкостью 1,5 ч и более огнепреградительные пояса также выбираются с пределом огнестойкости не менее 1,5 ч;

в каждом направлении кабельной трассы предусматривается запас емкости не менее 15 % общей емкости коробов, лотков и конструкций.

Прокладка силовых кабелей пучками и многослойно не допускается (2.3.121).

Вопрос. Каким образом выполняются конструкция и узлы крепления однофазных кабелей и разветвлений?

Ответ. Выполняются таким образом, чтобы была иск лючена возможность образования вокруг кабелей замкнутых магнитных контуров; расстояния между местами крепления обеспечивается не более 1 м (2.3.122).

Вопрос. Каковы требования Правил к выбору и устройству люков кабельных колодцев и туннелей?

Ответ. Выбираются диаметром не менее 750 мм и закрываются двойными металлическими крышками, из которых нижняя снабжается приспособлением для запирания на замок, открываемый со стороны туннеля без ключа. Крышки снабжаются приспособлениями для их снятия. Внутри помещений применение второй крышки не требуется (2.3.124).

Вопрос. Какой принимается температура окружающего воздуха в кабельных сооружениях, над которыми размещаются концевые муфты маслонаполненных КЛ высокого давления?

Ответ. Принимается не ниже +5 °C (2.3.126).

Вопрос. Какой вентиляцией обеспечиваются кабельные сооружения, за исключением эстакад, колодцев для соединительных муфт, каналов и камер?

Ответ. Обеспечиваются естественной или искусственной вентиляцией, причем вентиляция каждого отсека выполняется независимой.

Расчет вентиляции кабельных сооружений выполняется из расчета: температура воздуха в кабельных сооружениях – согласно условиям эксплуатации кабелей, а перепад температур между поступающим и удаляемым воздухом – не более 10 °C (2.3.128).

Вопрос. Каким выдерживается расстояние в свету между кабелями и трубопроводами?

Ответ. Выдерживается не менее 0,5 м, а между трубами (коробами) с кабелями и трубопроводами – не менее 0,1 м (2.3.129).

Вопрос. На каком расстоянии по высоте в свету от уровня земли или дороги размещаются кабельные эстакады и галереи, а также кабели на территории предприятий?

Ответ. Размещаются от уровня земли или дороги не менее 5 м над проезжей частью и 2,5 м над непроезжей частью (2.3.129).

Вопрос. Какие указания выполняются при прокладке кабелей в производственных помещениях?

Ответ. Выполняются следующие указания:

обеспечивается доступ к кабелям для ремонта, а при открытой прокладке – для осмотра;

расстояния в свету между кабелями выбирается в соответствии с табл. 2.3.1 Правил;

расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, выбирается не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями – не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели защищаются от механических повреждений (металлическими трубами, оболочками и т. п.) на всем участке сближения плюс по 0,5 м с каждой стороны, а в необходимых случаях защищаются от перегрева;

Пересечения кабелями проходов выполняется на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается (2.3.130).

Вопрос. Как производится прокладка кабелей в полу и междуэтажных перекрытиях?

Ответ. Производится в каналах или трубах; заделка в них кабелей наглухо не допускается.

Прокладка кабелей в вентиляционных каналах не допускается. Допускается пересечение этих каналов одиночными кабелями, заключенными в стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не допускается (2.3.131).

Вопрос. На каких участках прокладываются кабели при пересечении кабелями рек, каналов и т. п.?

Ответ. Прокладываются преимущественно на участках с дном и берегами, мало подверженными размыванию. При прокладке кабелей через реки с неустойчивым руслом и берегами, подверженными размыванию, заглубление кабелей в дно выполняется с учетом местных условий. Глубина заложения кабелей определяется проектом. Прокладка кабелей в зоне пристаней, причалов, гаваней, паромных переправ, а также зимних регулярных стоянок судов и барж не рекомендуется (2.3.132).

Вопрос. Каким образом производится прокладка кабелей по дну?

Ответ. Производится таким образом, чтобы в неровных местах они не оказались на весу; острые выступы дна устраняются. Отмели, каменные гряды и другие подводные препятствия на трассе огибаются или в них предусматриваются траншеи или проходы (2.3.134).

Вопрос. Каким рекомендуется принимать расстояние между кабелями, заглубляемыми в дно рек, каналов и т. п. с шириной водоема до 100 м?

Ответ. Рекомендуется принимать не менее 0,25 м. Вновь сооружаемые подводные КЛ прокладываются на расстоянии от действующих КЛ не менее 1,25 глубины водоема, исчисленной для многолетнего среднего уровня воды.

При прокладке в воде кабелей низкого давления на глубине 5-15 м при скорости течения, не превышающей 1 м/с, расстояния между отдельными фазами (без специальных креплений фаз между собой) рекомендуется принимать не менее 0,5 м, а расстояния между крайними кабелями параллельных линий – не менее 5 м.

При параллельной прокладке под водой маслонаполненных КЛ и кабелей напряжением до 35 кВ расстояние по горизонтали между ними в свету обеспечивается не менее 1,25 глубины, исчисленной для многолетнего среднего уровня воды, но не менее 20 м (2.3.136).

Вопрос. Какой резерв по длине предусматривается на берегах без усовершенствованных набережных в местах подводного кабельного перехода?

Ответ. Предусматривается резерв не менее 10 м при речной и 30 м при морской прокладке, который укладывается восьмеркой. На усовершенствованных набережных кабели прокладываются в трубах. В местах выхода кабелей, как правило, устраиваются кабельные колодцы (2.3.137).

Вопрос. Допускается ли пересечение кабелей между собой под водой?

Ответ. Под водой пересечение кабелей между собой не допускается (2.3.139).

Вопрос. Какой резерв кабелей предусматривается при прокладке в воде трех и более кабелей напряжением до 35 кВ?

Ответ. Предусматривается один резервный кабель на каждые три рабочих. При прокладке в воде маслонаполненных КЛ из однофазных кабелей предусматривается резерв: для одной линии – одна фаза, для двух линий две фазы, для трех и более – по проекту, но не менее двух фаз. Резервные фазы прокладываются таким образом, чтобы они могли быть использованы взамен любой из действующих рабочих фаз (2.3.141).

Вопрос. В каком виде выполняется прокладка кабелей по каменным, железобетонным и металлическим мостам?

Ответ. Выполняется под пешеходной частью моста в каналах или в отдельных для каждого кабеля негорючих трубах; предусматриваются меры по предотвращению стока ливневых вод по этим трубам. По металлическим и железобетонным мостам и при подходе к ним кабели рекомендуется прокладывать в асбоцементных трубах. В местах перехода с конструкции моста в грунт кабели рекомендуется прокладывать также в асбоцементных трубах (2.3.142).

Вопрос. Как выполняется прокладка кабелей по деревянным сооружениям (мостам, причалам, пирсам и т. п.)?

Ответ. Выполняется в стальных трубах.

Вопрос. При каких условиях допускается прокладка кабелей по плотинам, дамбам, пирсам и причалам непосредственно в земляной траншее?

Ответ. Допускается при толщине земли не менее 1 м (2.3.145).

Вопрос. Допускается ли прокладка маслонаполненных кабелей по мостам?

Ответ. Прокладка маслонаполненных кабелей по мостам не допускается (2.3.146).

Вопрос. Допускается ли прокладка кабелей в грунте в трубах и блоках?

Ответ. Такая прокладка не допускается (2.3.147).

Вопрос. Как рекомендуется прокладывать кабели в грунтах в районах с сейсмичностью 7 баллов и более?

Ответ. Рекомендуется выполнять прокладку змейкой, предусматривая запас кабеля по длине не менее 3 % от общей длины траншеи. Для прокладки в грунте применяются кабели с проволочной броней. Допускается применение кабелей с ленточной броней при прокладке в железобетонных лотках, соединенных между собой по длине посредством сварки и т. п. (2.3.148).

Вопрос. Какие кабельные конструкции применяются для прокладки кабелей по конструкциям, стенам и перекрытиям?

Ответ. Применяются кабельные конструкции в сейсмостойком исполнении. Предусматриваются меры по предотвращению возникновения в кабелях опасных растягивающих усилий и механических напряжений в местах крепления, для чего предусматривается запас кабеля по длине в местах возможного перемещения отдельных элементов конструкций сооружения.

В обоснованных случаях применяются кабели с проволочной броней (2.3.149).

Вопрос. На какие КЛ распространяются указания данного раздела Правил?

Ответ. Распространяются на КЛ напряжением 0,4-35 кВ, прокладываемые на металлических, железобетонных и деревянных опорах с применением несущего троса и специальной арматуры (2.3.151).

Вопрос. Какие условия выполняются при прокладке кабелей?

Ответ. Выполняются следующие условия:

кабели должны быть доступны для осмотра и ремонта;

кабели должны быть защищены от повреждений в соответствии с указаниями настоящей главы Правил (2.3.152).

Вопрос. Какие кабели применяются для прокладки на опорах?

Ответ. Применяются кабели с резиновой, поливинилхлоридной или полиэтиленовой изоляцией. Прокладка на опорах силовых кабелей с бумажной пропитанной изоляцией не допускается.

Вопрос. В каких местах КЛ выполняется заземление металлических оболочек и экранов кабелей напряжением 3-35 кВ?

Ответ. Выполняется в начале и конце КЛ, а также не реже чем через 1 км по длине (2.3.155).

Вопрос. В каких местах КЛ следует выполнять заземление несущего троса и металлических элементов его подвески?

Ответ. Следует выполнять в начале и конце КЛ, в местах перехода в другие виды прокладки (подземная прокладка, прокладка в кабельном сооружении, подводная прокладка) и при переходе в ВЛ (2.3.156).

Вопрос. Каким принимается расстояние по вертикали от кабелей до поверхности земли в населенной и ненаселенной местности и в проезжей части улиц?

Ответ. Принимается не менее 5 м (2.3.158).

Вопрос. При каком условии допускается совместная прокладка кабелей на опорах с ВЛИ?

Ответ. При условии, что расстояние между кабелями напряжением 3-35 кВ и ВЛИ принимается не менее 1 м, при этом кабели должны располагаться выше проводов ВЛИ. Расстояние в свету между кабелями напряжением до 1 кВ и ВЛИ принимается не менее 0,3 м (2.3.159).

Вопрос. Как выполняется соединение несущего троса, установка соединительных, ответвительных и концевых муфт?

Ответ. Выполняется, как правило, на специальных полках опор. Допускается соединение несущего троса и установка соединительных муфт в пролете, при этом количество соединительных муфт не должно превышать двух (2.3.160).

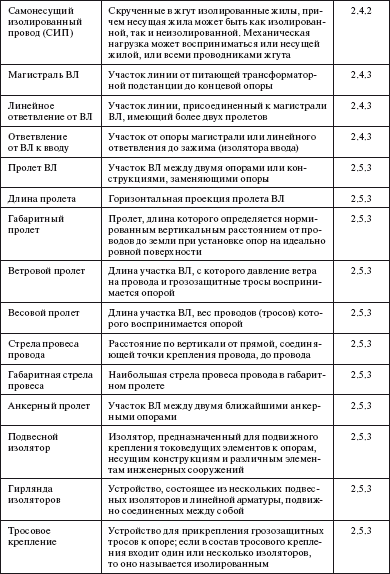

Вопрос. На какие ВЛ распространяется настоящая глава Правил?

Ответ. Распространяется на ВЛ переменного тока напряжением до 1 кВ, выполняемые с применением изолированных (ВЛИ) или неизолированных проводов (2.4.1).

Вопрос. Какие режимы (состояния) ВЛ предусматриваются при расчетах механической части?

Ответ. Предусматриваются следующие режимы:

нормальный режим – режим при необорванных проводах;

аварийный режим – режим при оборванных проводах;

монтажный режим – режим в условиях монтажа опор и проводов.

Механический расчет ВЛ напряжением до 1 кВ в аварийном режиме не производится (2.4.4).

Вопрос. Каковы требования Правил к размещению ВЛ?

Ответ. ВЛ должны размещаться так, чтобы опоры не загораживали входы в здания и въезды во дворы и не затрудняли движения транспорта и пешеходов. В местах, где имеется опасность наезда транспорта (у въездов во дворы, вблизи съездов с дорог, при пересечении дорог), опоры должны быть защищены от наезда (например, отбойными тумбами) (2.4.6).

Вопрос. Какой должна быть маркировка опор ВЛ?

Ответ. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены):

порядковый номер опоры;

плакаты, на которых указаны расстояния от опоры ВЛ до КЛ связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ (2.4.7).

Вопрос. Что необходимо соблюдать при прохождении ВЛИ по лесным массивам и зеленым насаждениям?

Ответ. Вырубка просек при этом не требуется, а расстояние от проводов до деревьев и кустов при наибольшей стреле провеса СИП и наибольшем их отклонении должно быть не менее 0,3 м.

Расстояние от изолированных проводов до зеленых насаждений должно быть не менее 0,5 м (2.4.8).

Вопрос. Какие провода должны применяться на ВЛ?

Ответ. Должны применяться, как правило, самонесущие изолированные провода (СИП).

СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона (2.4.13).

Вопрос. Каковы минимально допустимые сечения изолированных и неизолированных проводов по условиям механической прочности?

Ответ. Минимально допустимые сечения проводов нормированы в табл. 2.4.1, 2.4.2 настоящей главы Правил.

Вопрос. Как следует производить крепление, соединение СИП и присоединение к СИП?

Ответ. Следует производить следующим образом:

крепление провода магистрали ВЛИ на промежуточных и угловых промежуточных опорах – с помощью поддерживающих зажимов;

крепление провода магистрали ВЛИ на опорах анкерного типа, а также концевое крепление проводов ответвления на опоре ВЛИ и на вводе – с помощью натяжных зажимов;

соединение проводов ВЛИ в пролете – с помощью специальных соединительных зажимов; в петлях опор анкерного типа допускается соединение неизолированного несущего провода с помощью плошечного зажима. Соединительные зажимы, предназначенные для соединения несущего провода в пролете, должны иметь механическую прочность не менее 90 % разрывного усилия провода;

соединение фазных проводов магистрали ВЛИ – с помощью соединительных зажимов, имеющих изолирующее покрытие или защитную изолирующую оболочку;

соединение проводов в пролете ответвления к вводу не допускается;

соединение заземляющих проводников – с помощью плашечных зажимов.

Ответвительные зажимы следует применять в случаях: ответвления от фазных жил, за исключением СИП со всеми несущими проводниками жгута;

ответвления от несущей жилы (2.4.21).

Вопрос. Как следует производить соединения проводов в пролетах ВЛ?

Ответ. Следует производить при помощи соединительных зажимов, обеспечивающих механическую прочность не менее 90 % разрывного усилия провода.

В одном пролете ВЛ допускается не более одного соединения на каждый провод.

В пролетах пересечения ВЛ с инженерными сооружениями соединение проводов ВЛ не допускается.

Провода разных марок или сечений должны соединяться только в петлях анкерных опор (2.4.24).

Вопрос. Какое расположение изолированных и неизолированных проводов допускается на опорах?

Ответ. Допускается любое расположение проводов независимо от района климатических условий. Нулевой провод ВЛ с неизолированными проводами, как правило, следует располагать ниже фазных проводов. Неизолированные и изолированные провода наружного освещения, прокладываемые на опорах ВЛ, должны располагаться, как правило, над PEN (PE) проводником ВЛ (2.4.27).

Вопрос. На какой высоте размещаются устанавливаемые на опорах аппараты для подключения электроприемников?

Ответ. Должны размещаться на высоте не менее 1,6 м от поверхности земли (2.4.28).

Вопрос. Какими должны быть расстояния между неизолированными проводами на опоре и в пролете по условиям их сближения в пролете?

Ответ. При наибольшей стреле провеса до 1,2 м должны быть не менее:

при вертикальном расположении проводов и расположении проводов с горизонтальным смещением не более 20 см: 40 см в I, II и III районах по гололеду, 60 см в IV и особом районах по гололеду;

при других расположениях проводов во всех районах по гололеду при скорости ветра при гололеде: до 18 м/с – 40 см, более 18 м/с – 60 см.

При наибольшей стреле провеса более 1,2 м указанные расстояния должны быть увеличены пропорционально отношению наибольшей стрелы провеса к стреле провеса, равной 1,2 м (2.4.29).

Вопрос. Каким должно быть расстояние по вертикали между изолированными и неизолированными проводам ВЛ разных фаз на опоре при ответвлении от ВЛ и при пересечениях разных ВЛ на общей опоре?

Ответ. Должно быть не менее 10 см. Расстояние от проводов ВЛ до любых элементов опоры должно быть не менее 5 см (2.4.30).

Вопрос. Каким должно быть расстояние по вертикали между ближайшими проводами ВЛ разных напряжений на общей опоре, а также в середине пролета?

Ответ. При температуре окружающего воздуха плюс 15 °C без ветра при совместной подвеске на общих опорах проводов ВЛ напряжением до 1 кВ и проводов ВЛ напряжением до 20 кВ должно быть не менее:

1,0 м – при подвеске СИП с изолированным несущим и со всеми несущими проводами;

1,75 м – при подвеске СИП с неизолированным несущим проводом;

2,0 м – при подвеске неизолированных и изолированных проводов ВЛ напряжением до 1 кВ (2.4.33).

Вопрос. Как крепится СИП к опорам?

Ответ. Крепится без применения изоляторов (2.4.35).

Вопрос. Какие приспособления следует применять на ВЛ с неизолированными и изолированными проводами?

Ответ. Независимо от материала опор, степени загрязнения атмосферы и интенсивности грозовой деятельности следует применять изоляторы либо траверсы из изоляционных материалов (2.4.36).

Вопрос. Какие изоляторы следует применять на опорах ответвлений от ВЛ с неизолированными и изолированными проводами?

Ответ. Следует, как правило, применять многошейковые или дополнительные изоляторы (2.4.37).

Вопрос. Какие заземляющие устройства должны быть выполнены на опорах ВЛ?

Ответ. Должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом (2.4.38).

Вопрос. К чему должны быть присоединены металлические опоры, металлические конструкции и арматура железобетонных элементов опор?

Ответ. Должны быть присоединены к PEN-проводнику (2.4.39).

Вопрос. К чему следует присоединять PEN-проводник на железобетонных опорах?

Ответ. Следует присоединять к арматуре железобетонных стоек и подкосов опор (2.4.40).

Вопрос. Подлежат ли заземлению крюки и штыри деревянных опор ВЛ, а также металлических и железобетонных опор при подвеске на них СИП с изолированным несущим проводником или со всеми несущими проводниками жгута?

Ответ. Все они заземлению не подлежат, за исключением крюков и штырей на опорах, где выполнены повторные заземления и заземления для защиты от атмосферных перенапряжений (2.4.41).

Вопрос. Подлежат ли заземлению крюки, штыри и арматура опор ВЛ напряжением до 1 кВ, ограничивающих пролет пересечения, а также опор, на которых производится совместная подвеска?

Ответ. Все они должны быть заземлены (2.4.42).

Вопрос. К чему должен быть присоединен заземляющий проводник на деревянных опорах ВЛ при переходе в КЛ?

Ответ. Должен быть присоединен к PEN-проводнику ВЛ и к металлической оболочке кабеля (2.4.43).

Вопрос. Каким способом должны быть присоединены к заземлителю защитные аппараты, устанавливаемые на опорах ВЛ для защиты от грозовых перенапряжений?

Ответ. Должны быть присоединены отдельным спуском (2.4.44).

Вопрос. Какие заземляющие устройства должны иметься на ВЛ в населенной местности с одно– и двухэтажной застройкой?

Ответ. Должны иметься заземляющие устройства, предназначенные для защиты от атмосферных перенапряжений. Также должны быть выполнены заземляющие устройства:

на опорах с ответвлениями к вводам в здания, в которых может быть сосредоточено большое количество людей (школы, ясли, больницы) или которые представляют большую материальную ценность (животноводческие и птицеводческие помещения, склады);

на концевых опорах линий, имеющих ответвления к вводам, при этом наибольшие расстояния от соседнего заземления этих же линий должно быть не более 100 м для районов с числом грозовых часов в году до 40 и 50 м – для районов с числом грозовых часов в году более 40 (2.4.46).

Вопрос. Можно ли совмещать заземляющие устройства защиты от грозовых перенапряжений с повторным заземлением PEN-проводника?

Ответ. Такое совмещение рекомендуется настоящими Правилами (2.4.47).

Вопрос. К чему должны быть присоединены оттяжки опор ВЛ?

Ответ. Должны быть присоединены к заземляющему проводнику (2.4.49).

Вопрос. Какие типы опор следует применять для ВЛ?

Ответ. Следует применять следующие типы опор (могут быть выполнены из различных материалов):

промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать результирующую нагрузку от тяжения проводов смежных пролетов. Угловые опоры могут быть промежуточными и анкерного типа;

концевые, устанавливаемые в начале и конце ВЛ, а также в местах, ограничивающих кабельные вставки. Они являются опорами анкерного типа и должны воспринимать в нормальных режимах работы ВЛ одностороннее тяжение всех проводов.

Опоры, на которых выполняются ответвления от ВЛ, называются ответвительными; опоры, на которых выполняется пересечение ВЛ разных направлений или пересечение ВЛ с инженерными сооружениями, называются перекрестными. Эти опоры могут быть всех указанных типов (2.4.50).

Вопрос. Возможность установки каких аппаратов должны обеспечивать конструкции опор?

Ответ. Должны обеспечивать возможность установки:

светильников уличного освещения всех типов;

концевых кабельных муфт;

защитных аппаратов;

секционирующих и коммутационных аппаратов; шкафов и щитков для подключения электроприемников (2.4.51).

Вопрос. Какими могут быть опоры (по исполнению) независимо от их типа?

Ответ. Могут быть свободностоящими, с подкосами или оттяжками.

Оттяжки опор могут прикрепляться к анкерам, установленным в земле, или к каменным, кирпичным, железобетонным и металлическим элементам зданий и сооружений. Сечение оттяжек определяется расчетом; оно должно быть не менее 25 мм² (2.4.52).

Вопрос. На какие нагрузки должны быть рассчитаны промежуточные опоры?

Ответ. Должны быть рассчитаны на следующие сочетания нагрузок:

одновременное воздействие поперечной ветровой нагрузки на провода, свободные или покрытые гололедом, и на конструкцию опоры, а также нагрузки от тяжения проводов ответвлений к вводам, свободных от гололеда или частично покрытых гололедом;

на нагрузку от тяжения проводов ответвлений к вводам, покрытых гололедом, при этом допускается учет отклонения опоры под действием нагрузки;

на условную расчетную нагрузку, равную 1,5 кН, приложенную к вершине опоры и направленную вдоль оси ВЛ (2.4.53).

Вопрос. На какую нагрузку должны быть рассчитаны угловые опоры (промежуточные и анкерные)?

Ответ. Должны быть рассчитаны на результирующую нагрузку от тяжения проводов и ветровую нагрузку на провода и конструкцию опоры (2.4.53).

Вопрос. На какую нагрузку должны быть рассчитаны анкерные опоры?

Ответ. Должны быть рассчитаны на разность тяжения проводов смежных пролетов и поперечную нагрузку от давления ветра при гололеде и без гололеда на провода и конструкцию опоры. За наименьшее значение разности тяжения следует принимать 50 % наибольшего значения одностороннего тяжения всех проводов (2.4.53).

Вопрос. На какую нагрузку должны быть рассчитаны концевые и ответвительные опоры?

Ответ. Концевые опоры должны быть рассчитаны на одностороннее тяжение всех проводов. Ответвительные опоры рассчитываются на результирующую нагрузку от тяжения всех проводов (2.4.53).

Вопрос. Каким должно быть расстояние по вертикали от проводов ВЛИ до поверхности земли и проезжей части улиц в населенной и ненаселенной местности?

Ответ. Должно быть не менее 5 м. Оно может быть уменьшено в труднодоступной местности до 2,5 м и в недоступной (склоны гор, скалы, утесы) – до 1 м.

При пересечении непроезжей части улиц ответвлениями от ВЛИ к вводам в здания расстояние от СИП до тротуаров пешеходных дорожек допускается уменьшить до 3,5 м.

Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,5 м.

Расстояние от неизолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,75 м (2.4.55).

Вопрос. Каким должно быть расстояние от проводов ВЛ в населенной и ненаселенной местности при наибольшей стреле провеса проводов до земли и проезжей части улиц?

Ответ. Должно быть не менее 6 м. Расстояние от проводов до земли может быть уменьшено в труднодоступной местности до 3,5 м и в недоступной местности (склоны гор, скалы, утесы) – до 1 м (2.4.56).

Вопрос. Каким должно быть расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений?

Ответ. Должно быть не менее:

1,0 м – до балконов, террас и окон;

0,2 м – до глухих стен зданий, сооружений (2.4.57).

Вопрос. Каким должно быть расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений?

Ответ. Должно быть не менее:

1,5 м – до балконов, террас и окон;

1,0 м – до глухих стен.

Прохождение ВЛ с неизолированными проводами над зданиями и сооружениями не допускается (2.4.58).

Вопрос. Каким должно быть минимальное расстояние от СИП при прокладке проводов по стенам зданий и сооружениям?

Ответ. Должно быть:

при горизонтальной прокладке:

над окном, входной дверью – 0,3 м;

под балконом, окном, карнизом – 0,5 м;

до земли – 2,5 м;

при вертикальной прокладке:

до окна – 0,5 м;

до балкона, входной двери – 1,0 м.

Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м (2.4.60).

Вопрос. Какими должны быть расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения?

Ответ. Должны быть не менее приведенных в табл. 2.4.4 (2.4.61).

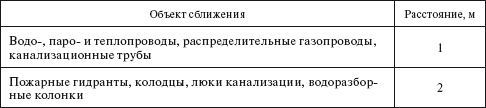

Таблица 2.4.4

Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок

Окончание табл. 2.4.4

Вопрос. Как рекомендуется выполнять пересечение ВЛ (ВЛИ) напряжением до 1 кВ между собой?

Ответ. Рекомендуется выполнять на перекрестных опорах; допускается также их пересечение в пролете. Расстояние по вертикали между проводами пересекающихся ВЛ (ВЛИ) должно быть не менее: 0,1 м на опоре, 1 м в пролете (2.4.65).

Вопрос. При каких условиях допускается совместная подвеска проводов ВЛ напряжением до 1 кВ и неизолированных проводов ВЛ до 20 кВ на общих опорах?

Ответ. Допускается при соблюдении следующих условий:

ВЛ напряжением до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

провода ВЛ напряжением до 20 кВ должны располагаться выше проводов ВЛ напряжением до 1 кВ;

провода ВЛ напряжением до 20 кВ, закрепляемые на штыревых изоляторах, должны иметь двойное крепление (2.4.68).

Вопрос. Какие требования должны соблюдаться при подвеске на общих опорах проводов ВЛ напряжением до 1 кВ и защищенных проводов ВЛЗ напряжением 6-20 кВ?

Ответ. Должны соблюдаться следующие требования:

ВЛ напряжением до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

провода ВЛЗ напряжением 6-20 кВ должны располагаться, как правило, выше проводов ВЛ напряжением до 1 кВ;

крепление проводов ВЛЗ напряжением 6-20 кВ на штыревых изоляторах должно выполняться усиленным (2.4.69).

Вопрос. Каким должен быть угол пересечения ВЛ с линиями связи (ЛС) и линиями проводного вещания (ЛПВ)?

Ответ. Должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется (2.4.71).

Вопрос. Каким должно быть расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей ЛС и ЛПВ в пролете пересечения при наибольшей стреле провеса провода ВЛ?

Ответ. Должно быть:

от СИП и изолированных проводов – не менее 1 м;

от неизолированных проводов – не менее 1,25 м (2.4.72).

Вопрос. Каким должно быть расстояние по вертикали от проводов ВЛ или подвесных кабелей до ЛС или ЛПВ при пересечении на общей опоре?

Ответ. Должно быть:

между СИП и ЛС или ЛПВ – не менее 0,5 м;

между неизолированным проводом ВЛ и ЛПВ – не менее 1,5 м (2.4.73).

Вопрос. Как может быть выполнено пересечение ВЛ с ЛС и ЛПВ?

Ответ. Может быть выполнено по одному из следующих вариантов:

проводами ВЛ и изолированными проводами ЛС и ЛПВ;

проводами ВЛ и подземным или подвесным кабелем ЛС и ЛПВ;

проводами ВЛ и неизолированными проводами ЛС и ЛПВ;

подземной кабельной вставкой в ВЛ с изолированными и неизолированными проводами ЛС и ЛПВ (2.4.75).

Вопрос. Какие требования должны соблюдаться при пересечении проводов ВЛ с изолированными проводами ЛС и ЛПВ?

Ответ. Должны соблюдаться следующие требования:

пересечение ВЛИ с ЛС и ЛПВ может выполняться в пролете и на опоре;

пересечение неизолированных проводов ВЛ с проводами ЛС, а также о проводами ЛПВ напряжением выше 360 В должно выполняться только в пролете. Пересечение неизолированных проводов ВЛ с проводами ЛПВ напряжением до 360В может выполняться как в пролете, так и на общей опоре;

опоры ВЛ, ограничивающие пролет пересечения с ЛС магистральных и внутризоновых сетей связи и с соединительными линиями сельской телефонной связи, а также с ЛПВ напряжением выше 360 В, должны быть анкерного типа. При пересечении всех остальных ЛС и ЛПВ допускаются опоры ВЛ промежуточного типа, усиленные дополнительной приставкой или подкосом;

провода ВЛ должны располагаться над проводами ЛС и ЛПВ. На опорах, ограничивающих пролет пересечения, неизолированные и изолированные провода ВЛ должны иметь двойное крепление. В городах и поселках городского типа вновь строящиеся ЛС и ЛПВ допускается располагать над проводами ВЛ напряжением до 1 кВ (2.4.76).

Вопрос. Какие требования должны выполняться при пересечении проводов ВЛ с подземным или подвесным кабелем ЛС и ЛПВ?

Ответ. Должны выполняться следующие требования:

расстояние от подземной части металлической или железобетонной опоры и заземлителя деревянной опоры до подземного кабеля ЛС и ЛПВ в населенной местности должно быть, как правило, не менее 3 м. В стесненных условиях допускается уменьшение этих расстоянии до 1 м (при условии допустимости мешающих влияний на ЛС и ЛПВ); при этом кабель должен быть проложен в стальной трубе или покрыт швеллером или угловой сталью по длине в обе стороны от опоры не менее 3 м;

в ненаселенной местности расстояние от подземной части или заземлителя опоры ВЛ до подземного кабеля ЛС и ЛПВ должны быть не менее значений, приведенных в табл. 2.4.5 Правил;

провода ВЛ должны располагаться, как правило, над подвесным кабелем ЛС и ЛПВ;

соединение проводов ВЛ в пролете пересечения с подвесным кабелем ЛС и ЛПВ не допускается. Сечение несущей жилы СИП должно быть не менее 35 мм². Провода ВЛ должны быть многопроволочными, сечением не менее: алюминиевые – 35 мм², сталеалюминиевые – 25 мм², сечение жилы СИП со всеми несущими проводниками жгута – не менее 25 мм²;

металлическая оболочка подвесного кабеля и трос, на котором подвешен кабель, должны быть заземлены на опорах, ограничивающих пролет пересечения;

расстояние по горизонтали от основания кабельной опоры ЛС и ЛПВ до проекции ближайшего провода ВЛ на горизонтальную плоскость должно быть не менее наибольшей высоты опоры пролета пересечения (2.4.77).

Вопрос. Какие требования должны соблюдаться при пересечении ВЛИ с неизолированными проводами ЛС и ЛПВ?

Ответ. Должны соблюдаться следующие требования:

пересечение ВЛИ с ЛС и ЛПВ может выполняться в пролете и на опоре;

опоры ВЛИ, ограничивающие пролет пересечения с ЛС магистральных и внутризоновых сетей связи и с соединительными линиями сельской телефонной связи, должны быть анкерного типа. При пересечении всех остальных ЛС и ЛПВ на ВЛИ допускается применение промежуточных опор, усиленных дополнительной приставкой или подкосом;

несущая жила СИП или жгута со всеми несущими проводниками на участке пересечения должна иметь коэффициент запаса прочности на растяжение при наибольших расчетных нагрузках не менее 2,5;

провода ВЛИ должны располагаться над проводам ЛС и ЛПВ. На опорах, ограничивающих пролет пересечения, несущие провода СИП должны закрепляться натяжными зажимами. Провода ВЛИ допускается располагать под проводами ЛПВ. При этом провода ЛПВ на опорах, ограничивающих пролет пересечения, должны иметь двойное крепление;

соединение несущей жилы и несущих проводников жгута СИП, а также проводов ЛС и ЛПВ в пролетах пересечения не допускается (2.4.78).

Вопрос. Какие требования должны соблюдаться при пересечении изолированных и неизолированных проводов ВЛ с неизолированными проводами ЛС и ЛПВ?

Ответ. Должны соблюдаться следующие требования: пересечение проводов ВЛ с проводами ЛС, а также проводами ЛПВ напряжением выше 360 В должно выполняться только в пролете. Пересечение проводов ВЛ с абонентскими и фидерными линиями ЛПВ напряжением до 360 В допускается выполнять на опорах ВЛ;

опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерного типа;

провода ЛС, как стальные, так и из цветного металла, должны иметь коэффициент запаса прочности на растяжение при наибольших расчетных нагрузках не менее 2,2;

провода ВЛ должны располагаться над проводами ЛС и ЛПВ. На опорах, ограничивающих пролет пересечения, провода ВЛ должны иметь двойное крепление. Провода ВЛ напряжением 380/220 В и ниже допускается располагать под проводами ЛПВ и линий городской телефонной связи. При этом провода ЛПВ и линий городской телефонной связи на опорах, ограничивающих пролет пересечения, должны иметь двойное крепление;

соединение проводов ВЛ, а также проводов ЛС и ЛПВ в пролетах пересечения не допускается. Провода ВЛ должны быть многопроволочными с сечениями не менее: алюминиевые – 35 мм², сталеалюминиевые – 25 мм² (2.4.79).

Вопрос. Какие требования должны соблюдаться при пересечении подземной кабельной вставки в ВЛ с неизолированными и изолированными проводами ЛС и ЛПВ?

Ответ. Должны соблюдаться следующие требования:

расстояние от подземной кабельной вставки в ВЛ до опоры ЛС и ЛПВ и ее заземлителя должно быть не менее 1 м, а при прокладке кабеля в изолирующей трубе – не менее 0,5 м;

расстояние по горизонтали от основания кабельной опоры ВЛ до проекции ближайшего провода ЛС и ЛПВ на горизонтальную плоскость должно быть не менее наибольшей высоты опоры пролета пересечения (2.4.80).

Вопрос. Каким должно быть расстояние по горизонтали между проводами ВЛИ и проводами ЛС и ЛПВ при параллельном прохождении или сближении?

Ответ. Должно быть не менее 1 м (2.4.81).

Вопрос. При выполнении каких требований допускается совместная подвеска кабеля сельской телефонной связи и ВЛИ?

Ответ. Допускается при выполнении следующих требований:

нулевая жила СИП должна быть изолированной;

расстояние от СИП до подвесного телефонного кабеля в пролете и на опоре ВЛИ должно быть не менее 0,5 м;

каждая опора ВЛИ должна иметь заземляющее устройство, при этом сопротивление заземления должно быть не более 10 Ом;

на каждой опоре ВЛИ должно быть выполнено повторное заземление PEN-проводника;

несущий канат телефонного кабеля вместе с металлическим сетчатым наружным покровом кабеля должен быть присоединен к заземлителю каждой опоры отдельным самостоятельным проводником (спуском) (2.4.84).

Вопрос. Какие условия должны соблюдаться при совместной подвеске на общих опорах неизолированных проводов ВЛ и изолированных проводов ЛПВ?

Ответ. Должны соблюдаться следующие условия:

номинальное напряжение ВЛ должно быть не более 380 В;

номинальное напряжение ЛПВ должно быть не более 360 В;

расстояние от нижних проводов ЛПВ до земли, между цепями ЛПВ и их проводами должно соответствовать требованиям действующих правил Минсвязи России;

неизолированные провода ВЛ должны располагаться над проводами ЛПВ; при этом расстояние по вертикали от нижнего провода ВЛ до верхнего провода ЛПВ должно быть на опоре не менее 1,5 м, а в пролете – не менее 1,25 м; при расположении проводов ЛПВ на кронштейнах это расстояние принимается от нижнего провода ВЛ, расположенного на той же стороне, что и провода ЛПВ.

Совместная подвеска на общих опорах неизолированных проводов ВЛ, ЛС и ЛПВ не допускается (2.4.85).

Вопрос. Допускается ли совместная подвеска на общих опорах СИП ВЛИ с неизолированными или изолированными проводами ЛС и ЛПВ?

Ответ. Такая совместная подвеска допускается при соблюдении следующих условий:

номинальное напряжение ВЛИ должно быть не более 380 В;

номинальное напряжение ЛПВ должно быть не более 360 В;

номинальное напряжение ЛС, расчетное механическое напряжение в проводах ЛС, расстояния от нижних проводов ЛС и ЛПВ до земли, между цепями и их проводами должны соответствовать требованиям действующих правил Минсвязи России;

провода ВЛИ напряжением до 1 кВ должны располагаться над проводами ЛС и ЛПВ; при этом расстояние по вертикали от СИП до верхнего провода ЛС и ЛПВ независимо от их взаимного расположения должно быть не менее 0,5 м на опоре и в пролете. Провода ВЛИ и ЛС и ЛПВ рекомендуется располагать по разным сторонам опоры (2.4.86).

Вопрос. Допускается: ли совместная подвеска на общих опорах неизолированных проводов ВЛ и кабелей ЛС?

Ответ. Такая совместная подвеска не допускается. Совместная подвеска на общих опорах проводов ВЛ напряжением не более 380В и кабелей ЛПВ допускается при соблюдении условий, оговоренных в п. 2.4.85 Правил (2.4.87).

Вопрос. Подвеска каких кабелей связи допускается на опорах ВЛ (ВЛИ)?

Ответ. Допускается подвеска волоконно-оптических кабелей связи (ОК):

неметаллических самонесущих (ОКСН);

неметаллических, навиваемых на фазный провод или жгут СИП (ОКНН).

Расстояние от ОКСН до поверхности земли в населенной и ненаселенной местностях должно быть не менее 5 м.

Расстояния между проводами ВЛ напряжением до 1 кВ и ОКСН на опоре и в пролете должны быть не менее 0,4 м (2.4.89).

Вопрос. Каким должно быть расстояние от проводов ВЛ до дорожных знаков и их несущих тросов при сближении ВЛ с автомобильными дорогами?

Ответ. Должно быть не менее 1 м. Несущие тросы должны быть заземлены с сопротивлением заземляющего устройства не более 10 Ом (2.4.91).

Вопрос. Какие требования должны быть выполнены при пересечении и сближении ВЛ с контактными проводами и несущими тросами трамвайных и троллейбусных линий?

Ответ. Должны быть выполнены следующие требования:

БЛ должны, как правило, располагаться вне зоны, занятой сооружениями контактных сетей, включая опоры. В этой зоне опоры ВЛ должны быть анкерного типа, а неизолированные провода иметь двойное крепление;

провода ВЛ должны быть расположены над несущими тросами контактных проводов. Провода ВЛ должны быть многопроволочными с сечением не менее: алюминиевые – 35 мм², сталеалюминиевые – 25 мм², несущая жила СИП – 35 мм², сечение жилы СИП со всеми несущими проводниками жгута – не менее 25 мм². Соединение проводов ВЛ в пролетах пересечения не допускается;

расстояние от проводов ВЛ при наибольшей стреле провеса должно быть не менее 8 м до головки рельса трамвайной линии и 10,5 м до проезжей части улицы в зоне троллейбусной линии. При этом во всех случаях расстояние от проводов ВЛ до несущего троса или контактного провода должно быть не менее 1,5 м;

пересечение ВЛ с контактными проводами в местах расположения поперечин запрещается.

Совместная подвеска на опорах троллейбусных линий контактных проводов и проводов ВЛ напряжением не более 380 В допускается при соблюдении следующих условий:

опоры троллейбусных линий должны иметь механическую прочность, достаточную для подвески проводов ВЛ;

расстояние между проводами ВЛ и кронштейном или устройством крепления несущего троса контактных проводов должно быть не менее 1,5 м (2.4.92).

Вопрос. Какие требования должны быть выполнены при пересечении и сближении ВЛ с канатными дорогами и наземными металлическими трубопроводами?

Ответ. Должны быть выполнены следующие требования:

ВЛ должна проходить под канатной дорогой; прохождение ВЛ над канатной дорогой на допускается;

канатные дороги должны иметь снизу мостки или сетки для ограждения проводов ВЛ;

при прохождении ВЛ под канатной дорогой или под трубопроводом провода ВЛ должны находиться от них на расстоянии: не менее 1 м – при наименьшей стреле провеса проводов до мостков или ограждающих сеток канатной дороги или до трубопровода; не менее 1 м – при наибольшей стреле провеса и наибольшем отклонении проводов до элементов канатной дороги или до трубопровода;

при пересечении ВЛ с трубопроводом расстояние от проводов ВЛ при их наибольшей стреле провеса до элементов трубопровода должно быть не менее 1 м. Опоры ВЛ, ограничивающие пролет пересечения с трубопроводом, должны быть анкерного типа. Трубопровод в пролете пересечения должен быть заземлен, сопротивление заземлителя – не более 10 Ом;

при параллельном следовании ВЛ с канатной дорогой или трубопроводом расстояние по горизонтали от проводов ВЛ до канатной дороги или трубопровода должно быть не менее высоты опоры, а на стесненных участках трассы при наибольшем отклонении проводов – не менее 1 м (2.4.93).

Вопрос. По территориям каких сооружений не допускается прохождение ВЛ напряжением до 1 кВ с изолированными и неизолированными проводами?

Ответ. Не допускается прохождение по территории спортивных сооружений, школ (общеобразовательных и интернатов), технических училищ, детских дошкольных учреждений (детских яслей, детских садов, детских комбинатов), детских домов, детских игровых площадок, а также по территориям детских оздоровительных лагерей.

По вышеуказанным территориям (кроме спортивных и игровых площадок) допускается прохождение ВЛИ при условии, что нулевая жила СИП должна быть изолированной, а полная ее проводимость должна быть не менее проводимости фазной жилы СИП (2.4.95).

Вопрос. На какие ВЛ распространяется настоящая глава Правил?

Ответ. Распространяется на ВЛ напряжением выше 1 кВ и до 750 кВ, выполняемые неизолированными проводами, и напряжением выше 1 кВ и до 20 кВ, выполняемые проводами с защитной изолирующей оболочкой – защищенными проводами (2.5.1).

Вопрос. На какие ВЛ не распространяется настоящая глава Правил?

Ответ. Не распространяется на ВЛ, сооружение которых определяется специальными правилами, нормами и постановлениями (контактные сети электрифицированных железных дорог, трамвая, троллейбуса; ВЛ для электроснабжения сигнализации, централизации и блокировки; ВЛ напряжением 6-35 кВ, смонтированные на опорах контактной сети и т. п.) (2.5.1).

Вопрос. Что представляет собой ВЛ напряжением выше 1 кВ?

Ответ. Это устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изолирующих конструкций и арматуры к опорам, несущим конструкциям, кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т. п.) (2.5.2).

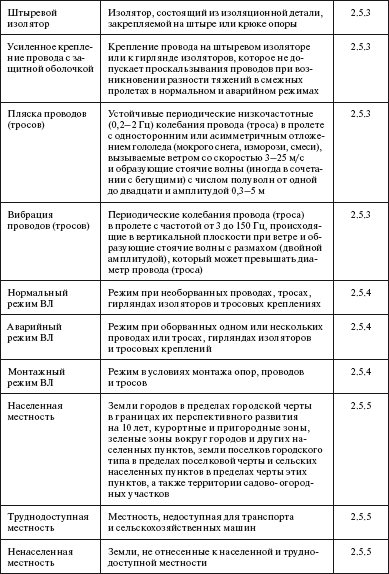

Вопрос. Что принимается за начало и конец ВЛ (ВЛЗ)?

Ответ. Принимаются:

у ЗРУ – место выхода провода из аппаратного зажима, присоединяемого к проходному изолятору;

у ОРУ с линейными порталами – место выхода провода из зажима натяжной гирлянды изоляторов на линейном портале в сторону ВЛ;

у КТП – место крепления провода к изолятору КТП или место выхода провода из аппаратного зажима;

у ТП с выносным разъединителем – место выхода провода из аппаратного зажима, присоединяемого к разъединителю (2.5.2).

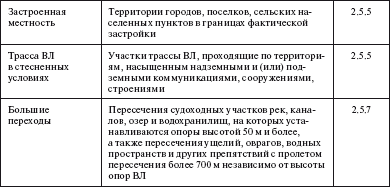

Вопрос. Какие типы местности различают по условиям воздействия ветра на ВЛ?

Ответ. Различают три типа местности:

А – открытые побережья морей, озер, водохранилищ, пустыни, степи, лесостепи, тундра;

В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой не менее 2/3 высоты опор;

С – городские районы с застройкой зданиями высотой более 25 м, просеки в лесных массивах с высотой деревьев более высоты опор, орографически защищенные извилистые и узкие склоновые долины и ущелья.

ВЛ считается расположенной в местности данного типа, если эта местность сохраняется с наветренной стороны ВЛ на расстоянии, равном тридцатикратной высоте опоры при высоте опор до 60 м, и на расстоянии 2 км при большей высоте (2.5.6).

Вопрос. Какие характеристики нагрузок на ВЛ являются основными?

Ответ. Являются их нормативные значения, которые устанавливаются настоящими Правилами, а для нагрузок, не регламентированных ими, – в соответствии со строительными нормами и правилами (2.5.11).

Вопрос. Как определяются расчетные значения нагрузок?

Ответ. Определяются как произведение их нормативных значений на коэффициенты: надежности по нагрузке, надежности по ответственности, условий работы, региональные (2.5.11).

Вопрос. Какие показатели являются основной характеристикой сопротивления материала элементов ВЛ?

Ответ. Такими показателями являются:

разрывное усилие (для проводов и тросов), механическая (электромеханическая) разрушающая нагрузка (для изоляторов), механическая разрушающая нагрузка (для линейной арматуры), указанные в стандартах или технических условиях на эти изделия;

нормативные и расчетные сопротивления материала опор и фундаментов, устанавливаемые нормами проектирования строительных конструкций (2.5.13).

Вопрос. На каких ВЛ должен выполняться полный цикл транспозиции?

Ответ. Должен выполняться на ВЛ напряжением 110 кВ и выше длиной более 100 км для ограничения несимметрии токов и напряжений.

Для ВЛ с горизонтальным расположением фаз рекомендуется упрощенная схема транспозиции (в месте транспозиции поочередно меняются местами только две смежные фазы) (2.5.14).

Вопрос. Что необходимо выполнять по окончании сооружения или реконструкции ВЛ?

Ответ. Необходимо выполнять:

землевание земель, отводимых в постоянное пользование;

рекультивацию земель, отводимых во временное пользование;

природоохранительные мероприятия, направленные на минимальное нарушение естественных форм рельефа и сохранение зеленых насаждений и естественного состояния грунта;

противоэрозионные мероприятия (2.5.18).

Вопрос. Каковы требования Правил по обеспечению подъездов и подходов к ВЛ?

Ответ. Подъезд к ВЛ должен быть обеспечен в любое время года на возможно близкое расстояние, но не далее чем на 0,5 км от трассы ВЛ. Для проезда вдоль трассы ВЛ и для подъезда к ним должна быть расчищена от насаждений, пней, камней и т. п. полоса земли шириной не менее 2,5 м.

Исключение допускается на участках ВЛ, проходящих:

по топким болотам и сильно пересеченной местности, где проезд невозможен. В этих случаях необходимо выполнять вдоль трассы ВЛ пешеходные тропки с мостиками шириной 0,8–1,0 м, оборудованные перилами, или насыпные земляные дорожки шириной не менее 0,8 м;

по территориям, занятым под садовые и ценные сельскохозяйственные культуры, а также под насаждения защитных полос вдоль железных дорог, автомобильных дорог и запретных полос по берегам рек, озер, водохранилищ, каналов и других водных объектов (2.5.22).

Вопрос. Какие постоянные знаки должны быть нанесены на опорах ВЛ?

Ответ. Должны быть нанесены на высоте 2–3 м следующие постоянные знаки:

порядковый номер опоры, номер ВЛ или ее условное обозначение – на всех опорах; на двухцепных и многоцепных опорах ВЛ, кроме того, должна быть обозначена соответствующая цепь;

информационные знаки с указанием ширины охранной зоны ВЛ; расстояние между информационными знаками в населенной местности должно быть не более 250 м, при большей длине пролета знаки устанавливаются на каждой опоре; в ненаселенной и труднодоступной местности – 500 м, допускается и более редкая установка знаков;

расцветка фаз – на ВЛ напряжением 35 кВ и выше на концевых опорах, опорах, смежных с транспозиционными, и на первых опорах ответвлений от ВЛ;

предупреждающие плакаты – на всех опорах ВЛ в населенной местности;

плакаты с указанием расстояния от опоры ВЛ до КЛ связи – на опорах, установленных на расстоянии менее половины высоты опоры до кабелей связи.

Плакаты и знаки должны устанавливаться сбоку опоры поочередно с правой и с левой стороны, а на переходах через дороги плакаты должны быть обращены в сторону дороги (2.5.23).

Вопрос. Какую маркировку должны иметь линейные разъединители, переключательные пункты, ВЧ заградители, установленные на ВЛ?

Ответ. Должны иметь соответствующие порядковые номера и диспетчерские наименования (2.5.24).

Вопрос. Какое исполнение должны иметь стальные канаты, применяемые в качестве грозозащитных тросов, оттяжек и элементов опор?

Ответ. Должны иметь коррозионно-стойкое исполнение с учетом вида и степени агрессивности среды в условиях эксплуатации. На грозозащитный трос и оттяжки в процессе сооружения ВЛ должна быть нанесена защитная смазка (2.5.26).

Вопрос. Как следует защищать ВЛ от оползневых процессов?

Ответ. Следует располагать трассы ВЛ вне зоны их распространения. При невозможности обхода таких зон должна предусматриваться инженерная защита ВЛ от оползней в соответствии со строительными нормами и правилами по защите территорий, зданий и сооружений от опасных геологических процессов (2.5.28).

Вопрос. Где должны устанавливаться опоры при прохождении ВЛ по просадочным грунтам?

Ответ. Должны устанавливаться, как правило, на площадках с минимальной площадью водосбора с выполнением комплекса противопросадочных мероприятий. Нарушение растительности и почвенного покрова должно быть минимальным (2.5.30).

Вопрос. Допускается ли применение опор с оттяжками на участках ВЛ напряжением до 330 кВ, проходящих по обрабатываемым землям?

Ответ. Применение таких опор не допускается (2.5.33).

Вопрос. Какие опоры рекомендуется применять на участках трассы, проходящих по обрабатываемым землям, в населенной местности и в местах стесненных подходов к электростанциям и подстанциям?

Ответ. Рекомендуется применять двухцепные и многоцепные свободностоящие опоры (2.5.34).

Вопрос. Какие должны быть предусмотрены меры при прохождении ВЛ с деревянными опорами по лесам, сухим болотам и другим местам, где возможны низовые пожары?

Ответ. Должна быть предусмотрена одна из следующих мер:

устройство канавы глубиной 0,4 м и шириной 0,6 м на расстоянии 2 м вокруг каждой стойки опоры;

уничтожение травы и кустарника и очистка от них площадки радиусом 2 м вокруг каждой опоры;

применение железобетонных приставок, при этом расстояние от земли до нижнего торца стойки должно быть не менее 1 м (2.5.35).

Вопрос. Что следует предусматривать для защиты ВЛ при сильном агрессивном воздействии окружающей среды?

Ответ. В районах с высокой степенью агрессивности воздействия среды, в районах солончаков, засоленных песков, песчаных пустынь, в прибрежных зонах морей и соленых озер площадью более 10 000 м², а также в местах, где в процессе эксплуатации установлено коррозийное разрушение металла изоляторов, линейной арматуры, проводов и тросов, заземлителей, следует предусматривать:

изоляторы и линейную арматуру в тропическом исполнении, при необходимости с дополнительными защитными мероприятиями;

коррозионно-стойкие провода, тросы и тросовые элементы опор; увеличение сечения элементов заземляющих устройств, применение оцинкованных заземлителей (2.5.37).

Вопрос. Что относится к климатическим условиям, которые необходимо учитывать при расчете ВЛ и их элементов?

Ответ. К таким условиям относятся: ветровое давление, толщина стенки гололеда, температура воздуха, степень агрессивности воздействия окружающей среды, интенсивность грозовой деятельности, пляска проводов и тросов, вибрация (2.5.38).

Вопрос. Как производится определение расчетных условий по ветру и гололеду?

Ответ. Производится на основании соответствующих карт климатического районирования территории РФ.

При отсутствии региональных карт значения климатических параметров уточняются путем обработки соответствующих данных многолетних наблюдений (2.5.38).

Вопрос. По каким материалам определяется интенсивность грозовой деятельности?

Ответ. Определяется по картам районирования территории РФ по числу грозовых часов в году, региональным картам с уточнением при необходимости по данным метеостанций о среднегодовой продолжительности гроз (2.5.38).

Вопрос. Как делится территория РФ по частоте повторяемости и интенсивности пляски проводов и тросов?

Ответ. Делится на районы с умеренной пляской проводов (частота повторяемости пляски 1 раз в 5 лет и менее) и с частой и интенсивной пляской проводов (частота повторяемости более 1 раза в 5 лет) (2.5.38).

Вопрос. На какой высоте для ВЛ определяются значения максимальных ветровых давлений и толщины стенок гололеда?

Ответ. Определяются на высоте 10 м над поверхностью земли с повторяемостью 1 раз в 25 лет (нормативные значения) (2.5.40).

Вопрос. Каким принимается нормативное ветровое давление?

Ответ. Принимается по табл. 2.5.1 Правил в соответствии с картой районирования территории РФ по ветровому давлению или по региональным картам районирования (2.5.41).

Вопрос. Как определяется ветровое давление на провода ВЛ?

Ответ. Определяется по высоте расположения приведенного центра тяжести всех проводов, на тросы – по высоте расположения центра тяжести тросов, на конструкции опор ВЛ – по высоте расположения средних точек зон, отсчитываемых от отметки поверхности земли в месте установки опоры. Высота каждой зоны должна быть не более 10 м.

Для различных высот расположения центра тяжести проводов, тросов, а также средних точек зон конструкции опор ВЛ ветровое давление определяется умножением его значения на коэффициент, принимаемый по табл. 2.5.2 Правил (2.5.44).

Вопрос. Какой следует принимать нормативную толщину стенки гололеда?

Ответ. Следует принимать по табл. 2.5.3 Правил в соответствии с картой районирования территории РФ по толщине стенки гололеда или по региональным картам районирования; расчетная плотность – 0,9 г/см³ (2.5.46).

Вопрос. Как определяется толщина стенки гололеда на проводах ВЛ?

Ответ. Определяется на высоте расположения приведенного центра тяжести всех проводов, на тросах – на высоте расположения центра тяжести тросов.

Толщина стенки гололеда на проводах (тросах) при высоте расположения приведенного их центра тяжести более 25 м определяется умножением ее значения на коэффициенты, принимаемые по табл. 2.5.4 Правил (2.5.49).

Вопрос. По каким нормативам определяются расчетные температуры воздуха?

Ответ. Среднегодовая, низшая (которая принимается за абсолютно минимальную) и высшая (которая принимается за абсолютно максимальную) температуры определяются по строительным нормам и правилам и по данным наблюдений с округлением до значений, кратных пяти.

Температуру воздуха при нормативном ветровом давлении следует принимать равной -5 °C, за исключением районов со среднегодовой температурой -5 °C и ниже, для которых ее следует принимать равной -10 °C (2.5.51).

Вопрос. С каким количеством проводов могут выполняться ВЛ?

Ответ. Могут выполняться с одним или несколькими проводами в фазе. Во втором случае фаза называется расщепленной. Провода расщепленной фазы могут быть изолированы друг от друга (2.5.75).

Вопрос. Какие приспособления должны быть установлены на проводах расщепленной фазы в пролетах и в петлях анкерных опор?

Ответ. Должны быть установлены дистанционные распорки. Расстояния между распорками или группами распорок, устанавливаемыми в пролете на расщепленной фазе из двух или трех проводов, не должны превышать 60 м, а при прохождении ВЛ по местности типа А – 40 м.

Расстояния между распорками или группами распорок, устанавливаемыми в пролете на расщепленной фазе из четырех и более проводов, не должны превышать 40 м; при прохождении ВЛ по местности типа С эти расстояния допускается увеличивать до 60 м (2.5.76).

Вопрос. Какие провода и тросы должны применяться на ВЛ?

Ответ. Должны применяться многопроволочные провода и тросы. Минимально допустимые сечения проводов приведены в табл. 2.5.5 Правил (2.5.77).

Вопрос. Какие меры рекомендуется применять для снижения потерь электроэнергии на перемагничивание стальных сердечников в сталеалюминиевых проводах и в проводах из термообработанного алюминиевого сплава со стальным сердечником?

Ответ. Рекомендуется применять провода с четным числом повивов алюминиевых проволок (2.5.78).

Вопрос. Какие канаты следует применять в качестве грозозащитных тросов?

Ответ. Следует, как правило, применять стальные канаты, изготовленные из оцинкованной проволоки для особо жестких агрессивных условий работы и по способу свивки – нераскручивающиеся, сечением не менее:

35 мм² – на ВЛ напряжением 35 кВ без пересечений;

35 мм² – на ВЛ 35 кВ в пролетах пересечений с железными дорогами общего пользования и электрифицированными в районах по гололеду I–II;

50 мм² – в остальных районах и на ВЛ, сооружаемых на двухцепных и многоцепных опорах;

50 мм² – на ВЛ 110–150 кВ;

70 мм² – на ВЛ 220 кВ и выше (2.5.79).

Вопрос. Какие ограничения необходимо учитывать при выборе конструкции ВЛ, количества составляющих и площади сечения проводов фазы и их расположения?

Ответ. Необходимо обеспечить ограничение напряженности электрического поля до уровней, допустимых по короне и радиопомехам.

По условиям короны и радиопомех при отметках до 1000 м над уровнем моря рекомендуется применять на ВЛ провода диаметром не менее указанных в табл. 2.5.6 Правил (2.5.81).

Вопрос. Каковы допустимые механические напряжения в проводах и тросах ВЛ напряжением выше 1 кВ?

Ответ. Напряжения в проводах (тросах) не должны превышать допустимых значений, приведенных в табл. 2.5.7 Правил (2.5.83).

Вопрос. Какие характеристики следует принимать в механических расчетах проводов (тросов)?

Ответ. Следует принимать физико-механические характеристики, приведенные в табл. 2.5.8 Правил (2.5.84).

Вопрос. Какие провода и тросы следует защищать от вибрации?

Ответ. Следует защищать:

одиночные провода и тросы при длинах пролетов, превышающих значения, приведенные в табл. 2.5.9 Правил, и механических напряжениях при среднегодовой температуре, превышающих приведенные в табл. 2.5.10 Правил;

расщепленные провода и тросы из двух составляющих при длинах пролетов, превышавших 150 м, и механических напряжениях, превышающих приведенные в табл. 2.5.11 Правил;

провода расщепленной фазы из трех и более составляющих при длинах пролетов, превышающих 700 м;

провода ВЛЗ при прохождении трассы на местности типа А, если напряжение в проводе при среднегодовой температуре превышает 40 Н/мм² (2.5.85).

Вопрос. Для каких проводов и тросов рекомендуется защита от вибрации?

Ответ. Рекомендуется защищать:

провода алюминиевые и из нетермообработанного алюминиевого сплава площадью сечения до 95 мм², из термообработанного алюминиевого сплава и сталеалюминиевые провода площадью сечения алюминиевой части до 70 мм², стальные тросы площадью сечения до 35 мм² – гасителями вибрации петлевого типа (демпфирующие петли) или армирующими спиральными прутками, протекторами, спиральными вязками;

провода (тросы) большего сечения – гасителями вибрации типа Стокбриджа;

провода ВЛЗ в местах их крепления к изоляторам – гасителями вибрации спирального типа с полимерным покрытием.

Гасители вибрации следует устанавливать с обеих сторон пролета (2.5.85).

Вопрос. Какое расположение проводов может применяться на ВЛ?

Ответ. Может применяться любое расположение проводов на опоре: горизонтальное, вертикальное, смешанное. На ВЛ напряжением 35 кВ и выше с расположением проводов в несколько ярусов предпочтительной является схема со смещением проводов соседних ярусов по горизонтали; в районах по гололеду IV и более рекомендуется применять горизонтальное расположение проводов (2.5.86).

Вопрос. По каким условиям должны выбираться расстояния между проводами ВЛ, а также между проводами и тросами?

Ответ. Должны выбираться:

по условиям работы проводов (тросов) в пролетах;

по допустимым изоляционным расстояниям между проводами, между проводами и элементами опоры;

по условиям защиты от грозовых перенапряжений;

по условиям короны и допустимых уровней радиопомех и акустических шумов (2.5.87).

Вопрос. Как определяется минимальное расстояние между проводами в пролете?

Ответ. Определяется расчетным путем в соответствии с пп. 2.5.88, 2.5.89 настоящих Правил с учетом коэффициентов, приведенных в табл. 2.5.12 и 2.5.13 Правил (2.5.88, 2.5.89).

Вопрос. При каких условиях допускается подвеска на общих опорах проводов ВЛ напряжением до 10 кВ и ВЛ напряжением до 1 кВ?

Ответ. Допускается при соблюдении следующих условий:

ВЛ до 1 кВ должны выполняться по расчетным условиям ВЛ высшего напряжения;

провода ВЛ до 10 кВ должны располагаться выше проводов ВЛ до 1 кВ, причем расстояние между ближайшими проводами ВЛ разных напряжений на опоре, а также в середине пролета при температуре окружающего воздуха +15 °C без ветра должно быть не менее 2 м;

крепление проводов высшего напряжения на штыревых изоляторах должно быть двойным (2.5.96).

Провода ВЛЗ могут быть подвешены на общих опорах с проводами ВЛ напряжением 6-20 кВ, а также с проводами ВЛ и ВЛИ напряжением до 1 кВ (2.5.96).

Вопрос. Какие требования должны соблюдаться при подвеске на общих опорах проводов ВЛЗ напряжением 6-20 кВ и ВЛ напряжением до 1 кВ или ВЛИ?

Ответ. Должны соблюдаться следующие требования:

ВЛ до 1 кВ или ВЛИ должны выполняться по расчетным условиям ВЛЗ;

провода ВЛЗ 6-20 кВ должны располагаться выше проводов ВЛ до 1 кВ или ВЛИ;

расстояние по вертикали между ближайшими проводами ВЛЗ 6-20 кВ и проводами ВЛ до 1 кВ или ВЛИ на общей опоре и в пролете при температуре +15 °C без ветра должно быть не менее 0,4 м для ВЛИ и 1,5 м для ВЛ;

крепление проводов ВЛЗ 6-20 кВ на штыревых и подвесных изоляторах должно выполняться усиленным (2.5.96).

Вопрос. Какие изоляторы должны применяться на ВЛ?

Ответ. На ВЛ напряжением 110 кВ и выше должны применяться подвесные изоляторы. Допускается применение стержневых и опорно-стержневых изоляторов.

На ВЛ 35 кВ должны применяться подвесные или стержневые изоляторы. Допускается применение штыревых изоляторов.

На ВЛ 20 кВ и ниже должны применяться:

на промежуточных опорах – любые типы изоляторов;

на опорах анкерного типа – подвесные изоляторы. Допускается применение штыревых изоляторов в районе по гололеду I и в ненаселенной местности (2.5.97).

Вопрос. Как следует производить крепление проводов к подвесным изоляторам и крепление тросов?

Ответ. Следует производить при помощи глухих поддерживающих или натяжных зажимов. Крепление проводов к штыревым изоляторам следует производить проволочными вязками или специальными зажимами (2.5.104).

Вопрос. Какое количество соединений допускается в одном пролете ВЛ?

Ответ. Допускается не более одного соединения на каждый провод и трос.

В пролетах пересечения ВЛ с улицами (проездами), инженерными сооружениями, водными пространствами одно соединение на провод (трос) допускается:

при сталеалюминиевых проводах с площадью сечения по алюминию 240 мм² и более независимо от содержания стали;

при сталеалюминиевых проводах с отношением А/С ? 1,49 для любой площади сечения алюминия;

при стальных тросах с площадью сечения 120 мм² и более;

при расщеплении фазы на три сталеалюминиевых провода с площадью сечения по алюминию 150 мм² и более (2.5.114).

Вопрос. Как должны быть защищены от прямых ударов молнии ВЛ с металлическими и железобетонными опорами?

Ответ. ВЛ напряжением 110–750 кВ должны быть защищены тросами по всей длине. Сооружение ВЛ 110–500 кВ или их участков без тросов допускается:

в районах с числом грозовых часов в году менее 20 и в горных районах с плотностью разрядов на землю менее 1,5 на 1 км² в год;

на участках ВЛ в районах с плохо проводящими грунтами; на участках трассы ВЛ с расчетной толщиной стенки гололеда более 25 мм;

для ВЛ с усиленной изоляцией провода относительно заземленных частей опоры при обеспечении расчетного числа грозовых отключений линии, соответствующего расчетному числу грозовых отключений ВЛ такого же напряжения с тросовой защитой.

БЛ напряжением 110–220 кВ, предназначенные для электроснабжения объектов добычи и транспорта нефти и газа, должны быть защищены от прямых ударов молнии тросами по всей длине независимо от интенсивности грозовой деятельности и удельного эквивалентного сопротивления земли (2.5.116).

Вопрос. Какими аппаратам должны защищаться гирлянды изоляторов единичных металлических и железобетонных опор, а также крайних опор участков с такими опорами и другие места с ослабленной изоляцией на ВЛ с деревянными опорами?

Ответ. Должны защищаться защитными аппаратами, в качестве которых могут использоваться вентильные разрядники (РВ), ограничители перенапряжения нелинейные (ОПН), трубчатые разрядники (РТ) и искровые промежутки (ИП) (2.5.119).

Вопрос. Чем необходимо руководствоваться при выполнении защиты ВЛ от грозовых перенапряжений тросами?

Ответ. Необходимо руководствоваться следующим:

одностоечные металлические и железобетонные опоры с одним тросом должны иметь угол защиты не более 30°, а опоры с двумя тросами – не более 20°;

на металлических опорах с горизонтальным расположением проводов и с двумя тросами угол защиты по отношению к внешним проводам для ВЛ напряжением 110–330 кВ должен быть не более 20°, для ВЛ 500 кВ – не более 25°, для ВЛ 750 кВ – не более 22°.В районах по гололеду IV и более и в районах с частой и интенсивной пляской проводов для ВЛ напряжением 110–330 кВ допускается угол защиты до 30°;

на железобетонных и деревянных опорах портального типа допускается угол защиты по отношению к крайним проводам не более 30°;

при защите ВЛ двумя тросами расстояние между ними на опоре должно быть не более 5-кратного расстояния по вертикали от тросов до проводов, а при высоте подвеса тросов на опоре более 30 м расстояние между тросами должно быть не более 5-кратного расстояния по вертикали между тросом и проводом на опоре, умноженного на коэффициент, равный

где h – высота подвеса троса на опоре (2.5.120).

Вопрос. Какими должны быть расстояния по вертикали между тросом и проводом ВЛ в середине пролета без учета отклонения их ветром по условиям защиты от грозовых перенапряжений?

Ответ. Должны быть не менее приведенных в табл. 2.5.16 Правил и не менее расстояния по вертикали между тросом и проводом на опоре (2.5.121).

Вопрос. Как заземляются тросы на анкерных участках?

Ответ. На каждом анкерном участке длиной до 10 км тросы должны быть заземлены в одной точке путем устройства специальных перемычек на анкерной опоре. При большей длине анкерных пролетов количество точек заземления в пролете выбирается таким, чтобы при наибольшем значении продольной электродвижущей силы, наводимой в тросе при КЗ на ВЛ, не происходил пробой ИП (2.5.122).

Вопрос. Чем должны быть шунтированы изоляторы, на которых подвешен трос?

Ответ. Должны быть шунтированы ИП. Размер ИП выбирается минимально возможным по следующим условиям:

разрядное напряжение ИП должно быть ниже разрядного напряжения изолирующего тросового крепления не менее чем на 20 %;

ИП не должен перекрываться при однофазном КЗ на землю на других опорах;

при перекрытиях ИП от грозовых разрядов должно происходить самопогасание дуги сопровождающего тока промышленной частоты (2.5.122).

Вопрос. Как должны быть защищены от грозовых перенапряжений кабельные вставки в ВЛ?

Ответ. Должны быть защищены по обоим концам кабеля защитными аппаратами. Заземляющий зажим защитных аппаратов, металлические оболочки кабеля, корпус кабельной муфты должны быть соединены между собой по кратчайшему пути. Заземляющий зажим защитного аппарата должен быть соединен с заземлителем отдельным проводником.

Не требуют защиты от грозовых перенапряжений:

кабельные вставки напряжением 35-220 кВ длиной 1,5 км и более в ВЛ, защищенные тросами;

кабельные вставки в ВЛ напряжением до 20 кВ, выполненные кабелями с пластмассовой изоляцией и оболочкой, длиной 2,5 км и более и кабелями других конструкций длиной 1,5 км и более (2.5.124).

Вопрос. Каким должно быть наименьшее изоляционное расстояние по воздуху (в свету) от токоведущих частей до заземленных частей опоры для ВЛ, проходящих на высоте до 1000 м над уровнем моря?

Ответ. Должно быть не менее приведенных в табл. 2.5.17 Правил. Допускается снижение этих значений при условии уменьшения общего уровня грозоупорности ВЛ не более чем на 20 % (2.5.125).

Вопрос. Какими должны быть наименьшие расстояния на опоре между проводами ВЛ в месте их пересечения между собой при транспозиции, ответвлениях, переходе с одного расположения проводов на другое?

Ответ. Должны быть не менее приведенных в табл. 2.6.18 Правил (2.5.126).

Вопрос. Какие элементы должны быть заземлены на ВЛ?

Ответ. Должны быть заземлены:

опоры, имеющие грозозащитный трос или другие устройства молниезащиты;

железобетонные и металлические опоры ВЛ 3-35 кВ;

опоры, на которых установлены силовые или измерительные трансформаторы, разъединители, предохранители и другие аппараты;

металлические и железобетонные опоры ВЛ 110–500 кВ без тросов и других устройств молниезащиты, если это необходимо по условиям обеспечения работы РЗиА.

Деревянные опоры и деревянные опоры с металлическими траверсами ВЛ без грозозащитных тросов или других устройств молниезащиты не заземляются (2.5.129).

Вопрос. Что может быть использовано в качестве естественных заземлителей?

Ответ. Могут быть использованы железобетонные фундаменты опор ВЛ напряжением 110 кВ и выше при осуществлении металлической связи между анкерными болтами и арматурой фундамента и отсутствии гидроизоляции железобетона полимерными материалами (2.5.130).

Вопрос. Какие проводники следует использовать для заземления железобетонных опор?

Ответ. В качестве заземляющих проводников следует использовать те элементы напряженной и ненапряженной продольной арматуры стоек, металлические элементы которых соединены между собой и могут быть присоединены к заземлителю.

Оттяжки железобетонных опор должны использоваться в качестве заземляющих проводников дополнительно к арматуре (2.5.132).

Вопрос. Каким должно быть сечение каждого из заземляющих спусков на опоре ВЛ?

Ответ. Должно быть не менее 35 мм², а для однопроволочных спусков диаметр должен быть не менее 10 мм (сечение 78,5 мм²). Количество спусков должно быть не менее двух (2.5.133).

Вопрос. На какой глубине должны находиться заземлители опор ВЛ?

Ответ. Должны находиться, как правило, на глубине не менее 0,5 м, а в пахотной земле – 1 м. В случае установки опор в скальных грунтах допускается прокладка лучевых заземлителей непосредственно под разборным слоем над скальными породами при толщине слоя не менее 0,1 м. При меньшей толщине этого слоя или его отсутствии рекомендуется прокладка заземлителей по поверхности скалы с заливкой их цементным раствором (2.5.134).

Вопрос. На какие основные виды разделяются опоры ВЛ?

Ответ. Разделяются на два основных вида:

анкерные опоры, полностью воспринимающие тяжение проводов и тросов в смежных с опорой пролетах;

промежуточные опоры, не воспринимающие тяжение проводов или воспринимающие его частично.

На базе анкерных опор могут выполняться концевые и транспозиционные опоры. Промежуточные и анкерные опоры могут быть прямыми и угловыми.

Взависимости от количества подвешиваемых цепей опоры разделяются на одноцепные, двухцепные и многоцепные.

Опоры могут выполняться свободностоящими или с оттяжками. Опоры могут быть гибкой и жесткой конструкции. Анкерные опоры должны быть жесткими. Допускается применение анкерных опор гибкой конструкции для ВЛ напряжением до 35 кВ (2.5.135).

Вопрос. На какие группы подразделяются предельные состояния, по которым производится расчет опор, фундаментов и оснований ВЛ?

Ответ. Подразделяются на две группы.

Первая группа включает предельные состояния, которые ведут к потере несущей способности элементов или к полной непригодности их в эксплуатации, то есть к их разрушению любого характера. К этой группе относятся состояния при наибольших внешних нагрузках и при условиях, которые могут привести к наибольшим изгибающим или крутящим моментам на опоры, наибольшим сжимающим или растягивающим усилиям на опоры и фундаменты.

Вторая группа включает предельные состояния, при которых возникают недопустимые деформации, перемещения или отклонения элементов, нарушающие нормальную эксплуатацию. К этой группе относятся состояния при наибольших прогибах опор (2.5.137).

Вопрос. На какие виды подразделяются нагрузки, воздействующие на строительные конструкции ВЛ, в зависимости от продолжительности действия?

Ответ. Подразделяются на постоянные и временные.

К постоянным нагрузкам относятся:

собственный вес проводов, тросов, строительных конструкций, гирлянд изоляторов, линейной арматуры;

тяжение проводов и тросов при среднегодовой температуре и отсутствии ветра и гололеда; воздействие предварительного напряжения конструкции, а также нагрузки от давления воды на фундаменты в руслах рек.

К временным нагрузкам относятся:

длительные нагрузки – нагрузки, создаваемые воздействием неравномерных деформаций оснований, не сопровождающихся изменением структуры грунта, а также воздействием усадки и ползучести бетона;

кратковременные нагрузки – давление ветра на провода, тросы и опоры (свободные от гололеда и покрытые гололедом);

вес отложений гололеда на проводах, тросах, опорах; тяжение проводов и тросов сверх их значений при среднегодовой температуре;

нагрузки от давления воды на опоры и фундаменты в поймах рек и от давления льда;

нагрузки, возникающие при изготовлении и перевозке конструкций, а также при монтаже строительных конструкций, проводов и тросов;

особые нагрузки – нагрузки, возникающие при обрыве проводов и тросов, а также нагрузки при сейсмических воздействиях (2.5.138).

Вопрос. Как должен производиться расчет опор, фундаментов и оснований фундаментов в зависимости от той или иной группы предельных состояний?

Ответ. Расчет на прочность и устойчивость должен производиться на нагрузки первой группы предельных состояний.

Расчет на выносливость и по деформациям производится на нагрузки второй группы предельных состояний.

Расчет оснований по деформациям производится на нагрузки второй группы предельных состояний без учета динамического воздействия порывов ветра на конструкцию опоры.

Опоры, фундаменты и основания должны рассчитываться также на нагрузки и воздействия внешней среды в конкретных условиях (воздействие размывающего действия воды, давления волн, навалов льда, давления грунта и т. п.), которые принимаются в соответствии со строительными нормами и правилами или другими нормативными документами (2.5.139).

Вопрос. Какие факторы дополнительно учитываются при расчетах?

Ответ. Дополнительно учитывается следующее:

возможность временного усиления отдельных элементов конструкций в монтажных режимах;

расчет железобетонных опор и фундаментов по раскрытию трещин в нормальных режимах производится на нагрузки второй группы предельных состояний, причем кратковременные нагрузки снижаются на 10 %; при использовании опор и фундаментов в условиях агрессивной среды снижение кратковременных нагрузок не производится;

отклонение верха опоры при воздействии расчетных нагрузок по второй группе предельных состояний не должно приводить к нарушению установленных настоящими Правилами наименьших изоляционных расстояний от токоведущих частей (проводов) до заземленных элементов опоры и до поверхности земли и пересекаемых инженерных сооружений;

расчет опор гибкой конструкции производится по деформированной схеме (с учетом дополнительных усилий, возникающих от весовых нагрузок при деформациях опоры, для первой и второй групп предельных состояний);

расчет опор, устанавливаемых в районах с сейсмичностью свыше 6 баллов, на воздействие сейсмических нагрузок должен выполняться в соответствии со строительными нормами и правилами по строительству в сейсмических районах; при этом расчетные нагрузки от веса гололеда, от тяжения проводов и тросов в нормальных режимах умножаются на коэффициент сочетаний, равный 0,8 (2.5.139).

Вопрос. Как должны рассчитываться промежуточные опоры ВЛ с поддерживающими гирляндами изоляторов и глухими зажимами?

Ответ. Должны рассчитываться в аварийном режиме по первой группе предельных состояний на расчетные условные горизонтальные статические нагрузки.

Расчет производится при следующих условиях:

оборваны провод или провода одной фазы одного пролета (при любом числе проводов на опоре), тросы не оборваны;

оборван один трос пролета (для расщепленного троса – все его составляющие), провода не оборваны (2.5.141).

Вопрос. Как должны рассчитываться опоры анкерного типа?

Ответ. Должны рассчитываться в аварийном режиме по первой группе предельных состояний на обрыв тех проводов и тросов, при обрыве которых усилия в рассматриваемых элементах получаются наибольшими.

Расчет производится на следующие условия:

для опор ВЛ с алюминиевыми и стальными проводами всех сечений, проводами из алюминиевых сплавов всех сечений, сталеалюминиевыми проводами и проводами из термообработанного алюминиевого сплава со стальным сердечником с площадью сечения алюминиевой части для обоих типов проводов до 150 мм²: оборваны провода двух фаз одного пролета при любом числе цепей на опоре, тросы не оборваны (анкерные нормальные опоры); оборваны провода одной фазы одного пролета при любом числе цепей на опоре, тросы не оборваны (анкерные облегченные и концевые опоры);

для опор ВЛ со сталеалюминиевыми проводами и проводами из термообработанного алюминиевого сплава со стальным сердечником площадью сечения алюминиевой части для обоих типов проводов 185 мм² и более, а также со стальными канатами всех сечений, используемыми в качестве проводов: оборваны провода одной фазы одного пролета при любом числе цепей на опоре, тросы не оборваны (анкерные нормальные и концевые опоры);

для опор ВЛ независимо от марок и сечений подвешиваемых проводов: оборван один трос одного пролета (при расщепленном тросе – все составляющие), провода не оборваны (2.5.145).

Вопрос. На какие условия должны проверяться опоры анкерного типа в монтажном режиме по первой группе предельных состояний?

Ответ. Должны проверяться на следующие условия:

в одном пролете смонтированы все провода и тросы, в другом пролете провода и тросы не смонтированы. В этом режиме металлические опоры и их закрепления должны иметь требуемую нормами прочность без установки временных оттяжек;

в одном из пролетов при любом числе проводов на опоре последовательно и в любом порядке монтируются провода одной цепи, тросы не смонтированы;

в одном из пролетов при любом числе тросов на опоре последовательно и в любом порядке монтируются тросы, провода не смонтированы (2.5.146).

Вопрос. Какими рекомендуется принимать расчетные нагрузки на опоры от веса монтируемых проводов (тросов) при соответствующих климатических условиях и гирлянд изоляторов в условиях равнинной местности?

Ответ. Рекомендуется принимать:

на промежуточных опорах – равными удвоенному весу пролета проводов (тросов) без гололеда и гирлянды изоляторов, исходя из возможности подъема монтируемых проводов (тросов) и гирлянды через один блок;

на анкерных опорах и промежуточных опорах при ограничении последними монтажного участка – с учетом усилия в тяговом тросе, определяемого из условия расположения тягового механизма на расстоянии 2,5h от опоры, где h – высота подвеса провода средней фазы на опоре (2.5.147).

Вопрос. Что должны обеспечивать конструкции опор?

Ответ. Должны обеспечивать на отключенной ВЛ, а на ВЛ напряжением 110 кВ и выше и при наличии на ней напряжения:

производство их технического обслуживания и ремонтных работ;

удобный и безопасный подъем персонала на опору от уровня земли до вершины опоры и его перемещение по элементам опоры (стойкам, траверсам, тросостойкам, подкосам и др.) (2.5.148).

Вопрос. Какие мероприятия должны быть предусмотрены для подъема персонала на опору?

Ответ. Должны быть предусмотрены следующие мероприятия:

на каждой стойке металлических опор высотой до вершины до 20 м при расстояниях между точками крепления решетки к поясам стойки (ствола) более 0,6 м или при наклоне решетки к горизонтали более 30°, а для опор высотой более 20 и менее 50 м независимо от расстояния между точками крепления решетки и угла ее наклона должны быть выполнены специальные ступеньки (степ-болты) на одном поясе или лестницы без ограждения, доходящие до отметки верхней траверсы. Конструкция тросостойки на этих опорах должна обеспечивать удобный подъем или иметь специальные ступеньки (степ-болты);

на каждой стойке металлических опор высотой до вершины опоры более 50 м должны быть установлены лестницы с ограждениями, доходящие до вершины опоры. При этом через каждые 15 м по вертикали должны быть выполнены площадки (трапы) с ограждениями. Трапы с ограждениями должны выполняться также на траверсах этих опор. На опорах со шпренгельными траверсами должна быть обеспечена возможность держаться за тягу при перемещении по траверсе;

на железобетонных опорах любой высоты должна быть обеспечена возможность подъема на нижнюю траверсу с телескопических вышек, по инвентарным лестницам или с помощью специальных инвентарных подъемных средств. Для подъема по железобетонной центрифугированной стойке выше нижней траверсы на опорах ВЛ 35-750 кВ должны быть предусмотрены стационарные лазы (лестницы без ограждений и т. п.). Удобный подъем на тросостойки и металлические вертикальные части стоек железобетонных опор ВЛ 35-750 кВ должны обеспечивать их конструкция или специальные ступеньки (степ-болты);

железобетонные опоры, не допускающие подъема по инвентарным лестницам или с помощью специальных инвентарных подъемных устройств (опоры с оттяжками или внутренними связями, закрепленными на стойке ниже нижней траверсы и т. п.), должны быть снабжены стационарными лестницами без ограждений, доходящими до нижней траверсы (2.5.149).

Вопрос. Чем должен быть ограничен участок большого перехода?

Ответ. Должен быть ограничен концевыми опорами (концевыми устройствами в виде бетонных якорей и др.), выделяющими большой переход в самостоятельную часть ВЛ, прочность и устойчивость которой не зависит от влияния смежных участков ВЛ (2.5.150).

Вопрос. Какими могут быть опоры в зависимости от типа крепления проводов?

Ответ. Опоры, устанавливаемые между концевыми (К) опорами (устройствами), могут быть:

промежуточными (П) – с креплением всех проводов на опоре с помощью поддерживающих гирлянд изоляторов;

анкерными (А) – с креплением всех проводов на опоре о помощью натяжных гирлянд изоляторов;

комбинированными (ПА) – со смешанным креплением проводов на опоре с помощью как поддерживающих, так и натяжных гирлянд изоляторов (2.5.151).

Вопрос. Какие схемы переходов могут применяться в зависимости от конкретных условий?

Ответ. Могут применяться следующие схемы переходов:

однопролетные на концевых опорах К-К;

двухпролетные с опорами К-П-К, К-ПА-К;

трехпролетные с опорами К-П-П-К, К-ПА-ПА-К;

четпрехпролетные с опорами К-П-П-П-К, К-ПА-ПА-ПА-К (только для нормативной толщины стенки гололеда 15 мм и менее и длин переходных пролетов не более 1100 м);

многопролетные с опорами К-А… А-К;

при применении опор П пли ПА переход должен быть разделен опорами А на участки с числом опор П или ПА на каждом участке не более двух, то есть К-П-П-А… А-П-П-К, К-ПА-ПА-А… А-ПА-ПА-К (или не более трех четырехпролетных) (2.5.153).

Вопрос. Как могут быть выполнены переходы?

Ответ. Могут выполняться одноцепными и двухцепными.

Двухцепными рекомендуется выполнять переходы в населенной местности, в районах промышленной застройки, а также при потребности в перспективе второго перехода в ненаселенной или труднодоступной местности (2.5.155).

Вопрос. Какими должны быть расстояния между соседними ярусами промежуточных переходных опор высотой более 50 м и смещение по горизонтали для обеспечения нормальной работы проводов в пролете в любом районе по пляске проводов?

Ответ. Должны быть следующими (2.5.159):

Вопрос. Каким должно быть расстояние между осями фаз разных цепей?

Ответ. Должно быть не менее указанных ниже (2.5.160):

Вопрос. Как должны быть защищены от вибрации одиночные и расщепленные провода и тросы?

Ответ. Должны быть защищены установкой с каждой стороны переходного пролета длиной до 500 м – одного гасителя вибрации на каждом проводе и тросе и длиной от 500 до 1500 м – не менее двух разнотипных гасителей вибрации на каждом проводе и тросе.

Защита от вибрации проводов и тросов в пролетах длиной более 1500 м, а также независимо от длины пролета для проводов диаметром более 38 мм и проводов с тяжением (при среднегодовой температуре) более 180 кН должна производиться по специальному проекту (2.5.163).

Вопрос. Какие изоляторы должны применяться на переходах ВЛ?

Ответ. Должны применяться, как правило, стеклянные изоляторы (2.5.164).

Вопрос. Чем необходимо руководствоваться при выполнении защиты переходов ВЛ 110–750 кВ от грозовых перенапряжений?

Ответ. Необходимо руководствоваться следующим: все переходы следует защищать от прямых ударов молнии тросами; количество тросов должно быть не менее двух с углом защиты по отношению к крайним проводам не более 20°. При расположении перехода за пределами длины защищаемого подхода ВЛ к РУ и подстанциям с повышенным защитным уровнем в районах по гололеду III и более, а также в районах с частой и интенсивной пляской проводов допускается угол защиты до 30°;

рекомендуется установка защитных аппаратов на переходах с пролетами длиной выше 1000 м или с высотой опор выше 100 м;

горизонтальное смещение троса от центра крайней фазы должно быть не менее:

1,5 м – для ВЛ 110 кВ;

2 м – для ВЛ 150 кВ;

2,5 м – для ВЛ 220 кВ;

3,5 м – для ВЛ 330 кВ и 4 м – для ВЛ 500–750 кВ (2.5.169).

Вопрос. Каким должно быть допустимое наименьшее изоляционное расстояние по воздуху от токоведущих частей до заземленных частей опоры для обеспечения безопасного перемещения обслуживающего персонала по траверсам переходных опор высотой более 50 м с расположение фаз в разных ярусах?

Ответ. Должно быть не менее:

3,3 м – для ВЛ до 110 кВ;

3,8 м – для ВЛ 150 кВ;

4,3 м – для ВЛ 220 кВ;

5,3 м – для ВЛ 330 кВ;

6,3 м – для ВЛ 500 кВ;

7,6 м – для ВЛ 750 кВ (2.5.172).

Вопрос. Как должны рассчитываться промежуточные и комбинированные опоры (П и ПА) с креплением проводов с помощью поддерживающих гирлянд изоляторов?

Ответ. Должны рассчитываться в аварийном режиме по первой группе предельных состояний на следующие условия:

оборваны одиночный провод или все провода одной фазы одного пролета, тросы не оборваны (одноцепные опоры);

оборваны провода двух фаз одного пролета, тросы не оборваны (двухцепные опоры, а также одноцепные со сталеалюминиевыми проводами и проводами из термообработанного алюминиевого сплава со стальным сердечником сечением алюминиевой части для обоих типов проводов до 150 мм²);

оборван один трос одного пролета (при расщеплении троса – все его составляющие), провода независимо от марок и сечений не оборваны (2.5.175).

Вопрос. Как должны рассчитываться опоры анкерного типа?

Ответ. Должны рассчитываться в аварийном режиме по первой группе предельных состояний на обрыв тех фаз или того троса, при обрыве которых усилия в рассматриваемых элементах получаются наибольшими. Расчет производится на следующие условия:

оборваны провод или провода одной фазы одного пролета, тросы не оборваны (одноцепные опоры со сталеалюминиевыми проводами и проводами из термообработанного алюминиевого сплава со стальным сердечником сечением алюминиевой части для обоих типов проводов 185 мм² и более, а также со стальными канатами всех сечений, используемых в качестве проводов);

оборваны провода двух фаз одного пролета, тросы не оборваны (двухцепные опоры, а также одноцепные опоры со сталеалюминиевыми проводами и провода из термообработанного алюминиевого сплава со стальным сердечником сечением алюминиевой части для обоих типов проводов до 150 мм²);

оборван один трос одного пролета (при расщеплении троса – все его составляющие), провода независимо от марок и сечений не оборваны.

При определении усилий в элементах опоры учитываются условные нагрузки или неуравновешенные тяжения, возникающие при обрывах тех проводов или тросов, при которых эти усилия имеют наибольшие значения (2.5.176).

Вопрос. Какая линия называется волоконно-оптической линией связи на воздушных линиях электропередачи (ВОЛС-ВЛ)?

Ответ. Называется линия связи, для передачи информации по которой служит ОК, размещаемый на элементах ВЛ (2.5.178).

Вопрос. На размещение каких ОК на ВЛ распространяются требования настоящих Правил?

Ответ. Распространяются на размещение ОК следующих типов:

ОКГТ – оптический кабель, встроенный в грозозащитный трос;

ОКФП – оптический кабель, встроенный в фазный провод;

ОКСН – оптический кабель самонесущий неметаллический;

ОКНН – оптический кабель неметаллический, прикрепляемый или навиваемый на грозозащитный трос или фазный провод (2.5.179).

Вопрос. Каким требованиям должны удовлетворять ОК, размещаемые на элементах ВЛ?

Ответ. Должны удовлетворять требованиям:

механической прочности;

термической стойкости;

стойкости к воздействию грозовых перенапряжений;

обеспечения нагрузок на оптические волокна, не превышающих допускаемые;

стойкости к воздействию электрического поля (2.5.184).

Вопрос. По какому методу должен производиться механический расчет ОКГТ, ОКФП, ОКСН?

Ответ. Должен производиться на расчетные нагрузки по методу допускаемых напряжений с учетом вытяжки кабелей и допустимых нагрузок на оптическое волокно (2.5.185).

Вопрос. В каких местах ВЛ должен быть заземлен ОКГТ?

Ответ. Независимо от напряжения ВЛ ОКГТ должен быть заземлен, как правило, на каждой опоре (2.5.190).

Вопрос. На какие показатели следует проверять ОКФП и ОКНН (при подвеске на фазном проводе)?

Ответ. Следует проверять на работоспособность по температурному режиму при температурах провода, возникающих при его нагреве наибольшим рабочим током линии (2.5.193).

Вопрос. В каких случаях и на какие показатели следует проверять ОКНН?

Ответ. Следует проверять:

при подвеске на фазном проводе – на стойкость при воздействии электрического поля проводов;

при подвеске на грозозащитном тросе – на стойкость к воздействию электрического напряжения, наведенного на тросе, и прямых ударов молнии в трос (2.5.195).

Вопрос. Исходя из каких условий определяется место крепления ОКСН на опоре с учетом его вытяжки в процессе эксплуатации?

Ответ. Определяется исходя из условий:

стойкости оболочки к воздействию электрического поля;

обеспечения наименьшего расстояния до поверхности земли не менее 5 м независимо от напряжения ВЛ и вида местности;

обеспечения расстояний от ОКСН до фазных проводов на опоре не менее 0,6 м для ВЛ напряжением до 35 кВ; 1 м – 110 кВ; 1,5 м – 150 кВ; 2 м -220 кВ; 2,5 м – 330 кВ; 3,5 м – 500 кВ; 5 м – 750 кВ при отсутствии гололеда и ветра.

С учетом указанных условий ОКСН может размещаться как выше фазных проводов, так и между фазами или ниже фазных проводов (2.5.197).

Вопрос. Какие наименьшие расстояния должны быть обеспечены при креплении ОКНН к фазному проводу?

Ответ. Наименьшие расстояния от провода с прикрепленным или навитым ОК до конструкции опоры нормированы в табл. 2.5.27 Правил, а расстояния до земли, инженерных сооружений и естественных препятствий – в табл. 2.5.20-2.5.25, 2.5.30, 2.5.31, 2.5.34-2.5.40 Правил (2.5.198).

Вопрос. Какие постоянные знаки должны быть дополнительно нанесены на опорах ВЛ при размещении на них муфт ОК?

Ответ. Должны быть дополнительно нанесены следующие постоянные знаки:

условное обозначение ВОЛС;

номер соединительной муфты (2.5.200).

Вопрос. Какими должны приниматься расстояния от проводов ВЛ по поверхности земли в ненаселенной и труднодоступной местности в нормальном режиме ВЛ?

Ответ. Должны приниматься не менее приведенных в табл. 2.5.20 Правил (2.5.201).

Вопрос. Каким должно быть наименьшее расстояние по вертикали от проводов до поверхности земли в местах пересечения ВЛ со скотопрогонами?

Ответ. Должно быть не менее чем при пересечении с автомобильными дорогами (2.5.203).

Вопрос. Каким должно быть наименьшее расстояние по вертикали от проводов при высшей температуре воздуха без учета нагрева провода электрическим током до подъемной или выдвижной частей землеройных машин, располагаемых на дамбе или берме каналов, в рабочем положении или до габаритов землесосов при наибольшем уровне высоких вод в местах пересечения ВЛ с мелиоративными каналами?

Ответ. Должно быть не менее:

2 м – для ВЛ напряжением до 20 кВ;

4 м – для ВЛ 35-110 кВ;

5 м – для ВЛ 150–220 кВ;

6 м – для ВЛ 330 кВ;

9 м – для ВЛ 500–750 кВ (2.5.204).

Вопрос. Каковы требования Правил к заземлению шпалерной проволоки для подвески винограда, хмеля и других аналогичных сельскохозяйственных культур, пересекаемой ВЛ напряжением 110 кВ и выше под углом менее 70°?

Ответ. Должна быть заземлена через каждые 50–70 м длины в пределах охранной зоны ВЛ. Сопротивление заземления не нормируется (2.5.205).

Вопрос. Что следует понимать под насаждениями?

Ответ. Следует понимать естественные и искусственные древостои и кустарники, а также сады и парки (2.5.206).

Вопрос. Какой принимается ширина просек в насаждениях с перспективной высотой пород до 4 м?

Ответ. Принимается равной расстоянию между крайними проводами БД плюс по 3 м в каждую сторону от крайних проводов.

При прохождении ВЛ по территории фруктовых садов вырубка просек не обязательна (2.5.207).

Вопрос. Каким должно быть наименьшее расстояние по горизонтали между проводами ВЛ и кронами деревьев?

Ответ. Должно быть не менее приведенных в табл. 2.5.21 (2.5.207).

Таблица 2.5.21

Наименьшее расстояние по горизонтали между проводами ВЛ и кронами деревьев

Вопрос. Какие работы следует произвести по всей ширине просеки по трассе ВЛ?

Ответ. Должны быть произведены ее очистка от вырубленных деревьев и кустарников, корчевка пней или срезка их под уровень земли и рекультивация (2.5.209).

Вопрос. Какими должны приниматься наименьшие расстояния от проводов ВЛ до поверхности земли в населенной местности в нормальном режиме работы ВЛ?

Ответ. Должны приниматься не менее приведенных в табл. 2.5.22 (2.5.212).

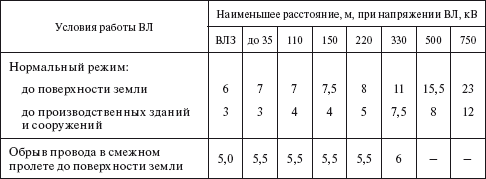

Таблица 2.5.22

Наименьшее расстояние по вертикали от проводов ВЛ до поверхности земли, производственных зданий и сооружений в населенной местности

Вопрос. Каким должно быть расстояние по горизонтали от основания опоры ВЛ до кювета или бортового камня проезжей части улицы (проезда)?

Ответ. Должно быть не менее 2,0 м; расстояние до тротуаров и пешеходных дорожек не нормируется (2.5.214).

Вопрос. Допускается ли прохождение ВЛ над зданиями и сооружениями?

Ответ. Как правило, не допускается. Допускается прохождение ВЛ над производственными зданиями и сооружениями промышленных предприятий I и II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов. При этом расстояние по вертикали от проводов ВЛ до вышеуказанных зданий и сооружений при наибольшей стреле провеса должно быть не менее приведенных в табл. 2.5.22 (2.5.215).

Вопрос. Какими должны быть расстояния по горизонтали от крайних проводов ВЛ напряжением до 220 кВ при наибольшем их отклонении до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений?

Ответ. Должны быть не менее:

2 м – для ВЛ напряжением до 20 кВ,

4 м – для ВЛ 35-110 кВ;

5 м – для ВЛ 150 кВ и 6 м – для ВЛ 220 кВ (2.5.216).

Вопрос. Какими должны быть расстояния по горизонтали от крайних проводов ВЛ напряжением 330 кВ и выше?

Ответ. Должны быть не менее:

до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м – для ВЛ 330 кВ; 10 м – для ВЛ 500–750 кВ;

до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м – для ВЛ 330 кВ; 30 м – для ВЛ 500 кВ; 40 м – для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается (2.5.216).

Вопрос. какими должны быть расстояния от отклоненных проводов ВЛ, расположенных вдоль улиц, в парках и садах, до деревьев, а также до тросов подвески дорожных знаков?

Ответ. должны быть не менее приведенных в табл. 2.5.21 (2.5.17).

Вопрос. Где должно выбираться место пересечения?

Ответ. Должно выбираться возможно ближе к опоре верхней (пересекающей) ВЛ (ВЛЗ). Расстояния от проводов нижней (пересекаемой) ВЛ до опор верхней (пересекающей) ВЛ по горизонтали и от проводов верхней (пересекающей) ВЛ до опор нижней (пересекаемой) ВЛ в свету должны быть не менее приведенных в табл. 2.5.23, а также не менее 1,5 м для ВЛЗ и 0,5 м для ВЛИ.

Допускается выполнение пересечений ВЛ и ВЛЗ между собой и с ВЛ (ВЛИ) напряжением до 1 кВ на общей опоре (2.5.221).

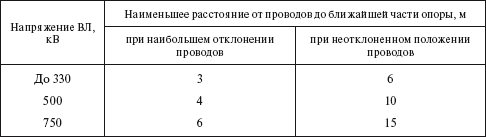

Таблица 2.5.23

Наименьшее расстояние между проводами и опорами пересекающихся ВЛ

Вопрос. Какого типа должны быть опоры и провода пересекаемых ВЛ, ограничивающие пролет пересечения, при пересечении ВЛ 500–750 кВ с ВЛ 6-20 кВ и ВЛ (ВЛИ) до 1 кВ?

Ответ. Опоры должны быть анкерного типа. Провода пересекаемых ВЛ в пролете пересечения должны быть:

сталеалюминиевыми площадью сечения не менее 70 мм² по алюминию – для ВЛ 6-20 кВ;

сталеалюминиевыми площадью сечения по алюминию не менее 70 мм² или из термоупроченного алюминиевого сплава площадью сечения не менее 70 мм² – для ВЛЗ 6-20 кВ;

алюминиевыми площадью сечения не менее 50 мм² – для ВЛ до 1 кВ;

жгут СИП без несущего нулевого провода с площадью сечения фазной жилы не менее 25 мм² или с несущим проводом из термообработанного алюминиевого сплава площадью сечения не менее 50 мм² (2.5.223).

Вопрос. Как должны крепиться провода на опорах в пролетах пересечений?

Ответ. Должны крепиться с помощью:

подвесных стеклянных изоляторов – для ВЛ (ВЛЗ) 6-20 кВ;

штыревых изоляторов с двойным креплением к ним – для ВЛ до 1 кВ;

натяжных анкерных зажимов – для ВЛИ (2.5.223).

Вопрос. Каковы требования Правил в части взаимного расположения проводов ВЛ разных напряжений?

Ответ. Провода ВЛ более высокого напряжения, как правило, должны быть расположены выше проводов пересекаемых ВЛ более низкого напряжения. Допускается как исключение прохождение ВЛ 35 кВ и выше с проводами площадью сечения алюминиевой части 120 мм² и более над проводами ВЛ более высокого напряжения, но не выше 220 кВ (в городах и поселках городского типа допускается прохождение ВЛИ или ВЛ с изолированными проводами напряжением до 1 кВ над проводами ВЛ напряжением до 20 кВ). При этом прохождение ВЛ более низкого напряжения над проводами двухцепных ВЛ более высокого напряжения не допускается (2.5.225).

Вопрос. Какими должны приниматься наименьшие расстояния между ближайшими проводами (или проводами и тросами) пересекающихся ВЛ?

Ответ. Должны приниматься не менее приведенных в табл. 2.5.24 Правил.

Расстояние по вертикали между ближайшими проводами пересекающей ВЛЗ и пересекаемой ВЛИ при температуре воздуха +15 °C без ветра должно быть не менее 1 м (2.5.227).

Вопрос. Каковы требования Правил к заземлению опор и установке защитных аппаратов на ВЛ с деревянными опорами, не защищенных тросами, при пересечении их с ВЛ 750 кВ?

Ответ. Металлические детали для крепления проводов (крюки, штыри, оголовки) должны быть заземлены на опорах, ограничивающих пролет пересечения, а количество подвесных изоляторов в гирляндах должно соответствовать изоляции для металлических опор. При этом на опорах ВЛ 35-220 кВ должны быть установлены защитные аппараты.

Если расстояние от места пересечения до ближайших опор пересекающихся ВЛ составляет более 40 м, допускается защитные аппараты не устанавливать, а заземление деталей крепления проводов на опорах ВЛ 35 кВ и выше не требуется (2.5.229).

Вопрос. Какими должны быть расстояния по горизонтали при параллельном следовании и сближении ВЛ одного напряжения между собой или с ВЛ других напряжений?

Ответ. Должны быть не менее приведенных в табл. 2.5.25 Правил и приниматься по ВЛ более высокого напряжения.

Указанные расстояния подлежат дополнительной проверке:

на непревышение смещения нейтрали более 15 % фазного напряжения в нормальном режиме работы ВЛ до 35 кВ с изолированной нейтралью за счет электромагнитного и электростатического влияния ВЛ более высокого напряжения;

на исключение возможности развития в отключенном положении ВЛ 500–750 кВ, оборудованных компенсирующими устройствами (шунтирующими реакторами, синхронными или тиристорными статическими компенсаторами и др.), резонансных перенапряжений (2.5.230).

Вопрос. По каким вариантам должно быть выполнено пересечение ВЛ напряжением до 35 кВ с ЛС и ЛПВ?

Ответ. Должно быть выполнено по одному из следующих вариантов:

проводами ВЛ и подземным кабелем ЛС и ЛПВ;

проводами ВЛ и воздушным кабелем ЛС и ЛПВ;

подземной кабельной вставкой в ВЛ и неизолированными проводами ЛС и ЛПВ;

проводами ВЛ и неизолированными проводами ЛС и ЛПВ (2.5.231).

Вопрос. В каких случаях может применяться пересечение ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и ЛПВ?

Ответ. Может применяться в следующих случаях:

если невозможно проложить ни подземный кабель ЛС и ЛПВ, ни кабель ВЛ;

если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС;

если при применении кабельной вставки в ЛПВ общая длина кабельных вставок в линию превышает допустимые значения;

если на ВЛ применены подвесные изоляторы. При этом ВЛ на участке пересечения с неизолированными проводами ЛС и ЛПВ выполняются с повышенной механической прочностью проводов и опор (2.5.232).

Вопрос. По каким вариантам должно быть выполнено пересечение ВЛ 110–500 кВ с ЛС и ЛПВ?

Ответ. Должно быть выполнено по одному из следующих вариантов:

проводами ВЛ и подземным кабелем ЛС и ЛПВ;

проводами ВЛ и неизолированными проводами ЛС и ЛПВ (2.5.233).

Вопрос. Следует ли применять кабельные вставки при пересечении ВЛ 110–500 кВ с воздушными проводами ЛС и ЛПВ?

Ответ. Применять кабельные вставки не следует, если:

применение кабельной вставки в ЛС приведет к необходимости установки дополнительного усилительного пункта на ЛС, а отказ от применения этой кабельной вставки не приведет к увеличению мешающего влияния ВЛ на ЛС сверх допустимого нормативного значения;

применение кабельной вставки в ЛПВ приведет к превышению суммарной допустимой длины кабельных вставок в линии, а отказ от этой кабельной вставки не приведет к увеличению мешающего влияния ВЛ на ЛПВ сверх допустимого значения (2.5.235).

Вопрос. Допускаются ли пересечения проводов ВЛ с воздушными линиями городской телефонной связи?

Ответ. Такие пересечения не допускаются; эти линии в пролете пересечения с проводами ВЛ должны выполняться только подземными кабелями (2.5.237).

Вопрос. Какие должны соблюдаться требования при пересечении ВЛ с подземным кабелем связи и ЛПВ (или с подземной кабельной вставкой)?

Ответ. Должны соблюдаться следующие требования:

угол пересечения ВЛ до 500 кВ с ЛС и ЛПВ не нормируется, угол пересечения ВЛ 750 кВ с ЛС и ЛПВ должен быть по возможности близок к 90°, но не менее 45°;

расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ напряжением до 35 кВ или ее подземной металлической или железобетонной части должно быть не менее: в населенной местности – 3 м; в ненаселенной местности – расстояний, приведенных в табл. 2.5.26 Правил;

расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ 110 кВ и выше и ее подземной части должно быть не менее значений, приведенных в табл. 2.5.26 Правил;

при прокладке подземного кабеля (кабельной вставки) в стальных трубах, или при покрытии его швеллером, уголком, или при прокладке его в полиэтиленовой трубе, закрытой с обеих сторон от попадания земли, на длине, равной расстоянию между проводами ВЛ плюс Юме каждой стороны от крайних проводов для ВЛ до 500 кВ и 15 м для ВЛ 750 кВ, допускается уменьшение указанных в табл. 2.5.26 расстояний до 5 м для ВЛ до 500 кВ и до 10 м для ВЛ 750 кВ. Металлические покровы кабеля в этом случае следует соединять с трубой или другими металлическими защитными элементами;

вместо применения швеллера, уголка или стальной трубы допускается при строительстве новой ВЛ использовать два стальных троса сечением 70 мм², прокладываемых симметрично на расстоянии не более 0,5 м от кабеля и на глубине 0,4 м. Тросы должны быть продлены с обеих сторон под углом 45° к трассе в сторону опоры ВЛ и заземлены на сопротивление не более 30 Ом. Соотношения между длиной отвода тросов и сопротивлением заземлителя должны соответствовать значениям, приведенным в табл. 2.5.27 Правил;

в пролете пересечения ВЛ и ЛС и ЛПВ крепление проводов ВЛ на опорах, ограничивающих пролет пересечения, должно осуществляться с помощью глухих зажимов, не допускающих падения проводов на землю в случае их обрыва в соседних пролетах (2.5.238).

Вопрос. Какие требования должны соблюдаться при пересечении подземной кабельной вставки в ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и ЛПВ?

Ответ. Должны соблюдаться следующие требования:

угол пересечения подземной кабельной вставки в ВЛ с ЛС и ЛПВ не нормируется;

расстояние от подземной кабельной вставки до незаземленной опоры ЛС и ЛПВ должно быть не менее 2 м, а до заземленной опоры ЛС (ЛПВ) и ее заземлителя – не менее 10 м;

расстояние по горизонтали от основания кабельной опоры ВЛ до проекции проводов ЛС и ЛПВ должно выбираться в соответствии с требованиями п. 2.5.236 Правил;

подземные кабельные вставки в ВЛ должны выполняться в соответствии с требованиями настоящих Правил (2.5.239).

Вопрос. Какие требования необходимо соблюдать при пересечении проводов ВЛ с неизолированными проводами ЛС и ЛПВ?

Ответ. Необходимо соблюдать следующие требования:

угол пересечения проводов ВЛ с проводами ЛС и ЛПВ должен быть по возможности близок к 90°. Для стесненных условий угол не нормируется;

место пересечения следует выбирать по возможности ближе к опоре ВЛ. При этом расстояние по горизонтали от ближайшей части опоры ВЛ до проводов ЛС и ЛПВ должно быть не менее 7 м, а от опор ЛС и ЛПВ до проекции на горизонтальную плоскость ближайшего неотклоненного провода ВЛ должно быть не менее 15 м. Расстояние в свету от вершин опор ЛС и ЛПВ до неотклоненных проводов ВЛ должно быть не менее: 15 м – для ВЛ до 330 кВ, 20 м – для ВЛ 500 кВ;

не допускается расположение опор ЛС и ЛПВ под проводами пересекающей ВЛ;

опоры ВЛ, ограничивающие пролет пересечения с ЛС и ЛПВ, должны быть анкерного типа облегченной конструкции из любого материала, как свободностоящие, так и на оттяжках. Деревянные опоры должны быть усилены дополнительными приставками или подкосами;

пересечения можно выполнять на промежуточных опорах при условии применения на ВЛ проводов с площадью сечения алюминиевой части не менее 120 мм²;

провода ВЛ должны быть расположены над проводами ЛС и ЛПВ и должны быть многопроволочными сечениями не менее приведенных в табл. 2.5.5 Правил;

провода ЛС и ЛПВ в пролете пересечения не должны иметь соединений;

в пролете пересечения ВЛ с ЛС и ЛПВ на промежуточных опорах ВЛ крепление проводов на опорах должно осуществляться только с помощью поддерживающих гирлянд изоляторов с глухими зажимами;

изменение места установки опор ЛС и ЛПВ, ограничивающих пролет пересечения с ВЛ, допускается при условии, что отклонение средней длины элемента скрещивания на ЛС и ЛПВ не будет превышать значений, указанных в табл. 2.5.28 Правил;

длины пролетов ЛС и ЛПВ в месте пересечения с ВЛ не должны превышать значений, указанных в табл. 2.5.29 Правил;

опоры ЛС и ЛПВ, ограничивающие пролет пересечения или смежные с ним и находящиеся на обочине автомобильной дороги, должны быть защищены от наездов транспортных средств;

провода на опорах ЛС и ЛПВ, ограничивающие пролет пересечения с ВЛ, должны иметь двойное крепление: при траверсном профиле – только на верхней траверсе, при крюковом профиле – на двух верхних цепях;

расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и ЛПВ в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл. 2.5.30 Правил;

на деревянных опорах ВЛ без грозозащитного троса, ограничивающих пролет пересечения с ЛС и ЛПВ, при расстояниях между проводами пересекающихся линий менее указанных в табл. 2.5.30 Правил на ВЛ должны устанавливаться защитные аппараты;

на деревянных опорах ЛС и ЛПВ, ограничивающих пролет пересечения, должны устанавливаться молниеотводы в соответствии с требованиями нормативной документации на ЛС и ЛПВ (2.5.240).

Вопрос. Допускается ли совместная подвеска проводов ВЛ и проводов ЛС и ЛПВ на общих опорах?

Ответ. Не допускается. Это требование не распространяется на специальные ОК, которые подвешиваются на конструкциях ВЛ (2.5.241).

Вопрос. Какими должны быть наименьшие расстояния от крайних не-отклоненных проводов ВЛ до опор ЛС и ЛПВ при сближении ВЛ с воздушными ЛС и ЛПВ?

Ответ. Должны быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы расстояние от крайних проводов ВЛ при наибольшем отклонении их ветром расстояния должны быть не менее значений, указанных в табл. 2.5.31 Правил. При этом расстояние в свету от ближайшего неотклоненного провода ВЛ до вершин опор ЛС и ЛПВ должно быть не менее: 15 м – для ВЛ до 330 кВ, 20 м– для ВЛ 500 кВ, 30 м – для ВЛ 750 кВ (2.5.243).

Вопрос. Как следует выполнять пересечение ВЛ с железными дорогами?

Ответ. Следует выполнять, как правило, воздушными переходами. На железных дорогах с особо интенсивным движением и в некоторых технически обоснованных случаях (например, при переходе через насыпи, на железнодорожных станциях или в местах, где устройство воздушных переходов технически затруднено) переходы ВЛ следует выполнять кабелем.

Пересечение ВЛ с железными дорогами в горловинах железнодорожных станций и в местах сопряжения анкерных участков контактной сети запрещается (2.5.249).

Вопрос. Какими должны быть расстояния от основания опоры ВЛ до габарита приближения строений на неэлектрифицированных железных дорогах или до оси опор контактной сети электрифицированных или подлежащих электрификации дорог при пересечении и сближений ВЛ с железными дорогами?

Ответ. Должны быть не менее высоты опоры плюс 3 м. На участках стесненной трассы допускается эти расстояния принимать не менее: 3 м – для ВЛ до 20 кВ; 6 м – для ВЛ 35-150 кВ; 8 м – для ВЛ 220–330 кВ; 10 м – для ВЛ 500 кВ и 20 м – для ВЛ 750 кВ (2.5.250).

Вопрос. Какими должны быть расстояния при пересечении и сближении ВЛ с железными дорогами от проводов до различных элементов железной дороги?

Ответ. Должны быть не менее приведенных в табл. 2.5.34 Правил. При пересечении и сближении ВЛ с железными дорогами, вдоль которых проходят линии связи и сигнализации, необходимо руководствоваться также требованиями, предъявляемыми к пересечениям и сближениям ВЛ с сооружениями связи (2.5.251).

Вопрос. Какой конструкции должны быть опоры при пересечении ВЛ электрифицированных и подлежащих электрификации железных дорог общего пользования?

Ответ. Опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции. На участках с особо интенсивным и интенсивным движением поездов эти опоры должны быть металлическими.

Применение опор из любого материала с оттяжками и деревянных одностоечных опор не допускается. Деревянные промежуточные опоры должны быть П-образными или А-образными (2.5.252).

Вопрос. Какими должны быть натяжные гирлянды изоляторов для проводов на ВЛ с подвесными изоляторами и нерасщепленным проводом в фазе?

Ответ. Должны быть двухцепными с раздельным креплением каждой цепи к опоре (2.5.253).

Вопрос. На какие пересечения и сближения ВЛ с автомобильными дорогами распространяются требования настоящего раздела Правил?

Ответ. Распространяются на пересечения и сближения с автомобильными дорогами:

общего пользования и подъездными к промпредприятиям (категорий IA, IБ, II–V по строительным нормам и правилам на автомобильные дороги);

внутрихозяйственными в сельскохозяйственных предприятиях (категорий I–C – III-С по строительным нормам и правилам на внутрихозяйственные автомобильные дороги в колхозах, совхозах и других сельскохозяйственных предприятиях и организациях) (2.5.256).

Вопрос. Какими по конструкции должны быть опоры ВЛ при пересечении автомобильных дорог категорий IА и IБ?

Ответ. Опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерного типа нормальной конструкции.

При пересечении автомобильных дорог категорий II–V, I–C – III-С опоры, ограничивающие пролет пересечения, могут быть анкерного типа облегченной конструкции или промежуточными (2.5.257).

Вопрос. Какими должны быть расстояния при пересечении и сближении ВЛ с автомобильными дорогами?

Ответ. Должны быть не менее приведенных в табл. 2.5.35 Правил (2.5.258).

Вопрос. Какие дорожные знаки должны устанавливаться в местах пересечения ВЛ с автомобильными дорогами?

Ответ. Должны устанавливаться дорожные знаки с обеих сторон ВЛ в соответствии с требованиями ГОСТ. В местах пересечения ВЛ напряжением 330 кВ и выше с автомобильными дорогами с обеих сторон ВЛ на дорогах должны устанавливаться дорожные знаки, запрещающие остановку транспорта в охранных зонах этих линий.

Подвеска дорожных знаков на тросах-растяжках в пределах охранных зон ВЛ не допускается (2.5.260).

Вопрос. Что необходимо применять для предотвращения наездов транспортных средств на опоры ВЛ, расположенные на расстоянии менее 4 м от кромки проезжей части?

Ответ. Должны применяться дорожные ограждения I группы согласно строительным нормам и правилам на автомобильные дороги (2.5.262).

Вопрос. Каким следует принимать угол пересечения ВЛ с троллейбусными и трамвайными линиями?

Ответ. Следует принимать близким 90°, но не менее 60° (2.5.264).

Вопрос. Какой конструкции должны быть опоры ВЛ при пересечении троллейбусных и трамвайных линий?

Ответ. Опоры, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции.

Для ВЛ с проводами площадью сечения алюминиевой части 120 мм² и более или со стальными канатами сечением 50 мм² и более допускаются также промежуточные опоры с подвеской проводов в глухих зажимах или с двойным креплением на штыревых изоляторах (2.5.265).

Вопрос. Какими должны приниматься наименьшие расстояния от проводов ВЛ при пересечении, сближении или параллельном следовании с троллейбусными и трамвайными линиями в нормальном режиме работы ВЛ?

Ответ. Должны приниматься не менее приведенных в табл. 2.5.36 Правил; расстояния по вертикали от проводов ВЛ площадью сечения алюминиевой части менее 185 мм² также должны быть не менее приведенных в табл. 2.5.36 Правил (2.5.266).

Вопрос. При каких расстояниях по вертикали от проводов ВЛ до верха опор контактной сети допускается размещение проводов пересекающей ВЛ над опорами контактной сети?

Ответ. Допускается при расстояниях не менее: 7 м – для ВЛ напряжением до 110 кВ; 8 м – для ВЛ 150–220 кВ; 9 м – для ВЛ 330–500 кВ (2.5.267).

Вопрос. Какими должны быть опоры ВЛ, ограничивающие пролет пересечения, при пересечении судоходных участков рек, каналов, озер и водохранилищ независимо от длины пролета пересечения, а также несудоходных участков водных пространств с пролетом пересечения более 700 м (большие переходы)?

Ответ. Должны быть анкерными концевыми. Для ВЛ со сталеалюминиевыми проводами и проводами из термообработанного алюминиевого сплава со стальным сердечником с площадью сечения алюминиевой части для обоих типов проводов 120 мм² и более или стальными канатами площадью сечения 50 мм² и более допускается применение промежуточных опор и анкерных опор облегченного типа (2.5.269).

Вопрос. Как определяется расстояние от нижней точки провеса проводов ВЛ в нормальном и аварийном режимах до уровня высоких (паводковых) вод на судоходных участках рек, каналов, озер и водохранилищ?

Ответ. Определяется как сумма максимального габарита судов и наименьшего расстояния от проводов ВЛ до габарита судов по табл. 2.5.37 Правил.

Стрела провеса при этом определяется при высшей температуре воздуха без учета нагрева провода электрическим током.

Расстояния от нижней точки провеса провода ВЛ до уровня льда должны быть не менее указанных в табл. 2.5.37 Правил (2.5.270).

Вопрос. Какими должны быть расстояния от нижней точки провеса проводов ВЛ в нормальном режиме до уровня высоких (паводковых) вод на несудоходных участках рек, каналов, озер и водохранилищ?

Ответ. Должны быть не менее приведенных в табл. 2.5.37 Правил. Стрела провеса при этом определяется при температуре воздуха 15 °C без учета нагрева проводов электрическим током.

Расстояния от нижней точки провеса проводов до уровня льда должны быть не менее указанных в табл. 2.5.37 Правил (2.5.271).

Вопрос. Как и в каких местах должны быть обозначены места пересечения ВЛ с судоходными и сплавными реками, озерами, водохранилищами и каналами?

Ответ. Должны быть обозначены на берегах сигнальными знаками в соответствии с правилами плавания по внутренним водным путям.

Знаки «Соблюдай надводный габарит» устанавливаются по одному на каждом берегу на расстоянии 100 м выше или ниже (по течению) оси воздушного перехода. При ширине реки до 100 м щиты знаков устанавливаются непосредственно на опоре ВЛ на высоте не менее 5 м.

Предупреждающие навигационные знаки устанавливают владельцы ВЛ. Размеры знака, цвет и режим горения огней должны соответствовать ГОСТ (2.5.272).

Вопрос. Допускается ли прокладка ВЛ напряжением 1 кВ и выше на всех мостах?

Ответ. Как правило, не допускается. При обоснованной необходимости допускается прохождение ВЛ по мостам, выполненным из негорючих материалов. При этом опоры или поддерживающие устройства, ограничивающие пролеты с берега на мост и через разводную часть моста, должны быть анкерными нормальной конструкции, все прочие поддерживающие устройства на мостах могут быть промежуточного типа. На этих устройствах с поддерживающими гирляндами изоляторов провода должны быть подвешены в глухих зажимах. Применение штыревых изоляторов не допускается, кроме ВЛЗ, где допускается их применение с креплением проводов спиральными пружинными вязками (2.5.273).

Вопрос. В каких местах допускается располагать провода на металлических железнодорожных мостах с ездой по низу, снабженных на всем протяжении верхними связями?

Ответ. Допускается располагать непосредственно над пролетным строением моста выше связей или за его пределами; располагать провода в пределах габарита приближения строений, а также в пределах ширины, занятой элементами контактной сети электрифицированных железных дорог, не допускается (2.5.274).

Вопрос. Какими должны быть расстояния от проводов до различных частей плотин или дамб в нормальном режиме ВЛ при ее прохождении по плотинам, дамбам и т. п.?

Ответ. Любые расстояния должны быть не менее приведенных в табл. 2.5.38 Правил (2.5.276).

Вопрос. Каким требованиям должна удовлетворять ВЛ при ее прохождении по плотинам и дамбам, по которым проложены пути сообщения?

Ответ. Должна удовлетворять требованиям, предъявляемым к ВЛ при пересечении и сближении с соответствующими объектами путей сообщения.

При этом расстояния по горизонтали от любой части опоры до путей сообщения должны приниматься как для ВЛ на участках стесненной трассы. Расстояния до пешеходных дорожек и тротуаров не нормируются.

Располагать провода в пределах габарита приближения строений, а также в пределах ширины, занятой элементами контактной сети электрифицированных железных дорог, не допускается.

Допускается располагать провода в пределах полотна автомобильной дороги, пешеходных дорожек и тротуаров (2.5.277).

Вопрос. Как должно выполняться сближение ВЛ со зданиями, сооружениями и наружными технологическими установками, связанными с добычей, транспортировкой, производством, изготовлением, использованием или хранением взрывоопасных, взрывопожароопасных и пожароопасных веществ, а также со взрыво– и пожароопасными зонами?

Ответ. Должно выполняться в соответствии с нормами, утвержденными в установленном порядке.

Если нормы сближения не предусмотрены нормативными документами, то расстояния от оси трассы ВЛ до указанных зданий, сооружений, наружных установок и зон должны составлять не менее полуторакратной высоты опоры (2.5.278).

Вопрос. Каким рекомендуется принимать угол пересечения ВЛ с надземными и наземными газопроводами, нефтепроводами, нефтепродуктопроводами, трубопроводами сжиженных углеводородных газов, аммиакопроводами, а также с пассажирскими канатными дорогами?

Ответ. Рекомендуется принимать близким к 90°.

Угол пересечения ВЛ с надземными и наземными трубопроводами для транспорта негорючих жидкостей и газов, а также с промышленными канатными дорогами не нормируется (2.5.279).

Вопрос. Допускается ли пересечение ВЛ 110 кВ с надземными и наземными магистральными и промысловыми трубопроводами (в дальнейшем – магистральные трубопроводы) для транспорта горючих жидкостей и газов?

Ответ. Как правило, не допускается. Допускается пересечение таких ВЛ с действующими однониточными наземными магистральными трубопроводами для транспорта горючих жидкостей и газов, а также с действующими техническими коридорам этих трубопроводов при прокладке трубопроводов в насыпи (2.5.280).

Вопрос. Чем следует защищать в пролетах пересечения с ВЛ надземные и наземные трубопроводы для транспорта горючих жидкостей и газов, кроме проложенных в насыпи?

Ответ. Следует защищать ограждениями, исключающими попадание проводов на трубопровод как при их обрыве, так и необорванных проводов при падении опор, ограничивающих пролет пересечения.

Ограждения должны быть рассчитаны на нагрузки от воздействия проводов при их обрыве или при падении опор ВЛ, ограничивающих пролет пересечения, и на термическую стойкость при протекании токов КЗ.

Ограждение должно выступать по обе стороны пересечения на расстояние, равное высоте опоры (2.5.280).

Вопрос. Какой конструкции должны быть опоры ВЛ, ограничивающие пролет пересечения с надземными и наземными трубопроводами, а также с канатными дорогами?

Ответ. Должны быть анкерными нормальной конструкции. Для ВЛ со сталеалюминиевыми проводами площадью сечения по алюминию 120 мм² и более или со стальными канатами площадью сечения 50 мм² и более, кроме пересечений с пассажирскими канатными дорогами, допускаются анкерные опоры облегченной конструкции или промежуточные опоры. Поддерживающие зажимы на промежуточных опорах должны быть глухими (2.5.281).

Вопрос. Требуется ли переустройство ВЛ при сооружении новых трубопроводов и канатных дорог под действующими ВЛ напряжением 500 кВ и выше?

Ответ. Переустройство ВЛ не требуется, если выдерживается расстояние в соответствии с табл. 2.5.39 Правил.

В пролетах пересечений ВЛ с трубопроводами для транспорта горючих жидкостей и газов провода и тросы не должны иметь соединений (2.5.281).

Вопрос. Как должны располагаться провода ВЛ?

Ответ. Должны располагаться над надземными трубопроводами и канатными дорогами. В исключительных случаях допускается прохождение ВЛ напряжением до 220 кВ под канатными дорогами, которые должны иметь мостики или сетки для ограждения проводов ВЛ. Крепление мостиков и сеток на опорах ВЛ не допускается (2.5.282).

Вопрос. Что должно быть заземлено в пролетах пересечения с ВЛ?

Ответ. Должны быть заземлены металлические трубопроводы, кроме проложенных в насыпи, канатные дороги, а также ограждения, мостики и сетки. Сопротивление, обеспечиваемое применением искусственных за-землителей, должно быть не более 10 Ом (2.5.283).

Вопрос. Какими должны быть расстояния при пересечении, сближении и параллельном следовании с надземными и наземными трубопроводами и канатными дорогами?

Ответ. Должны быть не менее приведенных в табл. 2.5.39 Правил.

Расстояния по вертикали в нормальном режиме работы ВЛ также должны приниматься не менее значений, приведенных в табл. 2.5.39 Правил.

В аварийном режиме расстояния проверяются для ВЛ с проводами площадью сечения алюминиевой части менее 185 мм² при среднегодовой температуре, без гололеда и ветра; для ВЛ с проводами с площадью сечения алюминиевой части 185 мм² и более проверка при обрыве провода не требуется (2.5.284).

Вопрос. Каким следует принимать расстояние от крайних неотклоненных проводов ВЛ до продувочных свечей, устанавливаемых на магистральных газопроводах?

Ответ. Следует принимать не менее 300 м. На участках стесненной трассы ВЛ это расстояние может быть уменьшено до 150 м, кроме многоцепных ВЛ, расположенных как на общих, так и на раздельных опорах (2.5.285).

Вопрос. Каким должен быть угол пересечения ВЛ с подземными магистральными трубопроводами?

Ответ. Угол пересечения ВЛ напряжением 110 кВ и выше с вновь сооружаемыми подземными магистральными трубопроводами для транспорта горючих жидкостей и газов, а также с действующими техническими коридорами этих трубопроводов должен быть не менее 60°.

Угол пересечения ВЛ напряжением 35 кВ и ниже с подземными магистральными трубопроводами не нормируется (2.5.287).

Вопрос. Какими следует принимать расстояния от крайних неотклоненных проводов ВЛ до продувочных свечей, устанавливаемых на магистральных газопроводах, и до помещений со взрывоопасными зонами и наружных взрывоопасных установок?

Ответ. Следует принимать как для надземных и наземных трубопроводов в соответствии с п. 2.5.285 Правил и по табл. 2.5.39 Правил соответственно (2.5.289).

Вопрос. Какие опоры должны иметь дневную маркировку (окраску) и светоограждение?

Ответ. Должны иметь опоры ВЛ, расположенные на приаэродромной территории и на местности в пределах воздушных трасс и нарушающие или ухудшающие условия безопасности полетов, а также опоры высотой 100 м и более независимо от места их расположения – в соответствии с Руководством по эксплуатации гражданских аэродромов РФ (РЭГА РФ) (2.5.292).

Вопрос. Кто должен выполнять маркировку и светоограждение опор ВЛ?

Ответ. Должны выполнять предприятия и организации, которые их строят и эксплуатируют (2.5.292).

Вопрос. Какие условия следует соблюдать при выполнении дневной маркировки и светоограждения опор ВЛ?

Ответ. Необходимо соблюдать следующие условия:

дневная маркировка должна иметь два маркировочных цвета: красный (оранжевый) и белый. Опоры высотой до 100 м маркируют от верхней точки на 1/3 высоты горизонтальными чередующимися по цвету полосами шириной 0,5–6 м. Число полос должно быть не менее трех, причем крайние полосы окрашивают в красный (оранжевый) цвет. На приаэродромной территории международных аэропортов и воздушных трассах международного значения опоры маркируются горизонтальными чередующимися по цвету полосами той же ширины сверху до основания. Опоры высотой более 100 м маркируются от верха до основания чередующимися по цвету полосами шириной, определяемой РЭГА РФ, но не более 30 м;

для светоограждения опор должны быть использованы заградительные огни, которые устанавливаются на самой верхней части (точке) и ниже через каждые 45 м. Расстояния между промежуточными ярусами, как правило, должны быть одинаковыми. Опоры, расположенные внутри застроенных районов, светоограждаются сверху вниз до высоты 45 м над средним уровнем высоты застройки;

в верхних точках опор устанавливаются по два огня (основной и резервный), работающих одновременно или по одному при наличии устройства для автоматического включения резервного огня при выходе из строя основного. Автомат включения резервного огня должен работать так, чтобы в случае выхода его из строя остались включенными оба заградительных огня;

заградительные огни должны быть установлены так, чтобы их можно было наблюдать со всех направлений в пределах от зенита до 5° ниже горизонта;

заградительные огни должны быть постоянного излучения красного цвета с силой света во всех направлениях не менее 10 кд.

Для светоограждения опор, расположенных вне зон аэродромов и не имеющих вокруг себя посторонних огней, могут быть применены огни белого цвета, работающие в проблесковом режиме. Сила заградительного огня должна быть не менее 10 кд, а частота проблесков – не менее 60 в мин. При установке на опоре нескольких проблесковых огней должна быть обеспечена одновременность проблесков;

средства светового ограждения аэродромных препятствий по условиям электроснабжения относятся к потребителям I категории, и их электроснабжение должно осуществляться по отдельным линиям, подключенным к подстанциям. Линии должны быть обеспечены аварийным (резервным) питанием. Рекомендуется предусмотреть АВР;

включение и отключение светового ограждения препятствий в районе аэродрома производится владельцами ВЛ и диспетчерским пунктом аэродрома по заданному режиму работы. На случай отказа автоматических устройств для включения заградительных огней следует предусматривать возможность включения заградительных огней вручную;

для обеспечения удобного и безопасного обслуживания должны предусматриваться площадки у мест размещения сигнальных огней и оборудования, а также лестницы для доступа к этим площадкам. Для этих целей следует использовать площадки и лестницы, предусматриваемые на опорах ВЛ (2.5.292).
