Вопрос. На устройство каких электромашинных помещений распространяется настоящая глава Правил?

Ответ. Распространяется на устройство электромашинных помещений (ЭМП), в которых устанавливается только электрооборудование, указанное в п. 5.1.12 Правил, а также относящееся к нему вспомогательное оборудование. Отдельные виды электрооборудования в ЭМП могут отсутствовать (5.1.1).

Вопрос. Согласно каким нормативам определяется категория по взрывопожарной и пожарной опасности ЭМП, а также входящих в состав ЭМП помещений (ПС, камер, конденсаторных и аккумуляторных установок, кабельных сооружений и т. п.)?

Ответ. Определяется согласно действующим нормам по определению категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности или ведомственным перечням категорий помещений и зданий (5.1.4).

Вопрос. Какими видами связи оборудуются ЭМП?

Ответ. Оборудуются телефонной связью, а также другими видами связи и сигнализации, если они требуются по условиям работы (производственная, громкоговорящая связь, охранная сигнализация). Автоматическая пожарная сигнализация и автоматическое пожаротушение предусматриваются в кабельных сооружениях и в электротехнических помещениях согласно перечню зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией и указаниям по проектированию (5.1.6).

Вопрос. Как выполняется размещение электрооборудования в ЭМП?

Ответ. Выполняется с учетом возможности использования средств механизации для проведения электромонтажных работ и использования грузоподъемных и транспортных устройств при ремонте и техническом обслуживании электрооборудования (5.1.7).

Вопрос. Какими устройствами оборудуются ЭМП?

Ответ. Оборудуются устройствами для продувки электрооборудования сухим, чистым, сжатым воздухом давлением не более 0,2 МПа от передвижного компрессора или от сети сжатого воздуха с фильтрами и осушителями. ЭМП также оборудуются промышленными передвижными пылесосами для сбора пыли (5.1.9).

Вопрос. Какие специальные помещения предусматриваются в ЭМП с постоянным дежурным персоналом?

Ответ. Предусматриваются специальные помещения, оборудованные необходимыми средствами сигнализации и связи, с поддержанием оптимальных параметров воздушной среды согласно санитарно-гигиеническим требованиям, санузел для обслуживающего персонала.

В ЭМП, отнесенных к категориям В1-ВЗ, указанные помещения отделяются от ЭМП противопожарными перегородками 1-го типа с пределом огнестойкости EI 45 и перекрытиями 3-го типа с пределом огнестойкости REI 45 согласно строительным нормам по пожарной безопасности зданий и сооружений и обеспечиваются выходами, минуя ЭМП (5.1.10).

Вопрос. Какое электрооборудование и аппараты могут устанавливаться в ЭМП?

Ответ. Могут устанавливаться:

электрические машины;

электромашинные преобразовательные агрегаты;

пусковые и пускорегулирующие устройства для электрических машин до 1 кВ и выше (автотрансформаторы, реакторы, реостаты и т. п.), в том числе маслонаполненные при массе масла до 600 кг в единице;

масляные трансформаторы КТП и другое маслонаполненное электрооборудование с массой масла до 2 т в единице, имеющее герметизацию баков, а также газовую защиту или реле давления (для трансформаторов и автотрансформаторов), работающие на сигнал. Допускается совместная установка в группе не более двух трансформаторов КТП при расстоянии между соседними группами не менее 10 м;

трансформаторы сухие или наполненные негорючими жидкостями;

статические преобразователи и комплектные электроприводы;

управляющие программируемые устройства;

щиты открытые, щиты защищенные, щиты резисторов;

реакторы сухие и автоматические выключатели;

КРУ до 1 кВ и выше;

батареи конденсаторов;

аккумуляторные батареи закрытого типа при условии устройства вытяжного приспособления или зарядки в специальных помещениях или шкафах;

неизолированные и изолированные токопроводы до 1 кВ и выше;

устройства для водяного охлаждения электрооборудования, поставляемого комплектно с ним (5.1.12).

Вопрос. С учетом каких условий выполняются проходы при установке щитов напряжением до 1 кВ переменного и до 1,5 кВ постоянного тока?

Ответ. Проходы выполняются с учетом следующего.

1. Ширина проходов в свету принимается не менее 1 м, высота проходов в свету – не менее 2 м. В проходах не размещаются предметы, которые могли бы стеснить передвижение людей и оборудования. В отдельных местах проходы могут быть сужены выступающими строительными конструкциями, однако ширина прохода в этих местах должна быть не менее 0,6 м на длине по размеру колонны, но не более 1 м.

2. Расстояния от наиболее выступающих неизолированных токоведущих частей, расположенных на высоте менее 2,5 м по одну сторону прохода, до противоположной стены или до оборудования, не имеющего неизолированных токоведущих частей, принимаются не менее:

при напряжении ниже 0,66 кВ – 1,0 м при длине щита до 7 м и 1,2 м при длине щита более 7 м;

при напряжении 0,66 кВ и выше – 1,5 м.

Длиной щита в данном случае называется длина сплошного фронта щитов (шкафов) вдоль прохода между двумя рядами щитов (шкафов) или между одним рядом и стеной.

3. Расстояния между неизолированными токоведущими частями, расположенными на высоте менее 2,5 м по обе стороны прохода:

при напряжении ниже 0,66 кВ – 1,5 м;

при напряжении 0,66 и выше – 2,0 м.

4. При расстояниях, меньших приведенных в пп. 2 и 3, неизолированные токоведущие части ограждаются. Расстояния от неизолированных токоведущих частей до ограждения принимаются не менее указанных в гл. 4.1 Правил.

5. Неизолированные токоведущие части, размещаемые над проходами, располагаются на высоте не менее 2,5 м.

Ограждения, размещаемые над проходами, располагаются на высоте не менее 2 м.

6. В качестве ограждения неизолированных токоведущих частей могут служить сетки с ячейками размерами не более 25x25 мм, а также сплошные или смешанные ограждения. Высота ограждений – не менее 1,7 м.

7. Проходы у щитов, имеющих открытые токоведущие части, при длине щита более 7 м имеют два выхода. Выходы из прохода с обеих сторон щита могут быть выполнены: в ЭМП, в другие помещения, наружу. При ширине прохода более 3 м второй выход может не выполняться.

Рекомендуется предусматривать поперечные проходы при длине непрерывного ряда щитов более 15 м (5.1.16).

Вопрос. Какой принимается ширина проходов между фундаментами или корпусами электрических машин, между машинами и частями здания или оборудования?

Ответ. Принимаются не менее 1 м в свету; допускаются местные сужения проходов между выступающими частями машин и строительными конструкциям до 0,6 м на длине не более 1,0 м (5.1.17).

Вопрос. Каким принимается расстояние в свету между корпусом электрической машины и стеной здания, между корпусами рядом стоящих машин, при наличии прохода с другой стороны машин?

Ответ. Принимается не менее 0,3 м при высоте машин до 1 м от уровня пола и не менее 0,6 м при высоте машин более 1 м (5.1.18).

Вопрос. Какой принимается ширина прохода между электрическими машинами и фасадом (лицевой стороной обслуживания) щита или пульта управления?

Ответ. Принимается не менее 1,5 м. При установке щитов в шкафу это расстояние выбирается от машины до закрытой двери или стенки шкафа.

Ширина прохода между корпусом электрической машины и торцом щита или пульта управления должна быть не менее 1 м (5.1.19).

Вопрос. Какой принимается ширина прохода между рядом шкафов с электрооборудованием напряжением до 1 кВ и частями здания или оборудования?

Ответ. Принимается равной ширине двери плюс 0,6 м, но не менее 1 м. При двухрядном расположении шкафов ширина прохода между ними принимается равной ширине двух дверей плюс 0,6 м, но не менее 1,2 м.

При длине непрерывного ряда шкафов до 7 м проход между шкафами и частями здания или оборудования допускается принимать равным ширине двери плюс 0,4 м, но не менее 1 м, а при двухрядном расположении шкафов – ширине двух дверей плюс 0,1 м, но не менее 1, 2 м (5.1.21).

Вопрос. Какой принимается ширина прохода между щитами, имеющими открытые токоведущие части напряжением ниже 0,66 кВ, и рядом шкафов с электрооборудованием (до закрытой двери или стенки шкафа)?

Ответ. Принимается не менее 1,5 м.

Для щитов напряжением от 0,66 до 1 кВ переменного тока и 1,5 кВ постоянного тока ширина проходов должна быть не менее 2 м (5.1.22).

Вопрос. Какими принимаются масса масла и расстояние в свету между камерами при расположении в ЭМП маслонаполненного электрооборудования в закрытых камерах с выкаткой внутрь ЭМП?

Ответ. Масса масла в оборудовании, установленном в одной камере или в группе смежных камер, принимается не более 6,5 т, а расстояние в свету между двумя камерами или группами камер – не менее 50 м.

Если это расстояние не может быть выдержано или если масса масла в одной камере или группе смежных камер более 6,5 т, то маслонаполненное электрооборудование размещается в камерах с выкаткой наружу или в коридор, специально предназначенный для этой цели и имеющий строительные конструкции с пределом огнестойкости не менее REI 45, ЕI 45, либо в производственное помещение категории В4, Г и Д (5.1.26).

Вопрос. Каковы требования по размещению в ЭМП трансформаторов сухих или с негорючим диэлектриком?

Ответ. Их мощность, количество, расстояние между ними и этаж установки не ограничиваются (5.1.27).

Вопрос. Какой принимается отметка верхней поверхности фундаментных плит электрических машин, не связанных с технологическим оборудованием, – преобразовательных, возбудительных, зарядных агрегатов и т. п.?

Ответ. Принимается выше отметки чистого пола не менее чем на 50 мм. Отметка верхней поверхности фундаментных плит электрических машин, связанных с технологическим оборудованием, определяется указаниями, предъявляемыми к его установке (5.1.28).

Вопрос. В каких случаях вокруг электрической машины предусматривается несгораемая площадка?

Ответ. В случаях, когда верхняя отметка фундаментной плиты электрической машины находится выше или ниже отметки пола ЭМП более чем на 0,4 м (допускается до 0,6 м), вокруг электрической машины предусматривается несгораемая площадка шириной не менее 0,6 м для обслуживания электрической машины. Площадки обслуживания, расположенные на высоте до 2 м над уровнем пола, ограждаются перилами, а на высоте более 2 м – перилами и бортовыми барьерами. Для входа на площадки предусматриваются лестницы с поручнями (5.1.29).

Вопрос. Какие площадки предусматриваются для производства монтажных и ремонтных работ (за исключением электро– и газосварочных)?

Ответ. Предусматриваются специальные монтажные площадки (или свободные площадки между оборудованием), рассчитанные на максимально возможную нагрузку от оборудования и расположенных в зоне действия грузоподъемных устройств.

Внешние контуры пола монтажной площадки обозначаются краской или выделяются плиткой, отличающейся по цвету от других частей пола.

Участки ЭМП, по которым транспортируется оборудование напольными устройствами, рассчитывается на суммарную нагрузку от массы оборудования и транспортного устройства. Контуры этих участков обозначаются краской или выделяются плиткой.

Размеры монтажных площадок определяются по габариту наибольшей детали (в упаковке), для размещения которой они предназначены, с запасом в 1 м на сторону. Места установки стоек для размещения якорей (роторов) крупных электрических машин на монтажных площадках рассчитываются на нагрузку от массы этих якорей (роторов) и стоек и имеют отличительную окраску. На монтажных площадках наносятся надписи с указанием значений наибольшей допустимой нагрузки (5.1.30).

Вопрос. Каким принимается расстояние в свету между транспортируемыми элементами оборудования и элементами здания или оборудования?

Ответ. Принимаются не менее 0,3 м по вертикали и 0,3 м с обеих сторон по горизонтали с учетом размеров транспортных устройств (5.1.32).

Вопрос. На какой высоте от уровня пола цеха выполняется уровень пола ЭМП?

Ответ. Выполняется, как правило, не менее чем на 50 мм выше уровня пола цеха. Допускается выполнять пол этажа на одном уровне с полом цеха (5.1.35).

Вопрос. Какой должна быть высота ЭМП?

Ответ. Высота ЭМП должна быть не менее высоты электрооборудования, считая от выступающих частей, плюс 0,8 м – до потолка и 0,3 м – до балок (5.1.37).

Вопрос. Как располагаются выходы из ЭМП?

Ответ. Располагаются рассредоточенно, так, чтобы не было тупиков в ЭМП длиной более 25 м. Длина пути от наиболее удаленного места нахождения обслуживающего персонала до ближайшего выхода из ЭМП принимается не более 75 м (5.1.39).

Вопрос. Какими должны быть размеры дверей?

Ответ. Ширина дверей – не менее 0,75 м, высота – не менее 1,9 м (5.1.40).

Вопрос. Какое максимальное количество кабелей может быть открыто проложено на любом этаже ЭМП, в том числе подвальном, на котором размещается электрооборудование?

Ответ. В наиболее загруженном поперечном сечении этажа ЭМП может быть открыто проложено (с учетом указаний гл. 2.3 Правил) не более 350 кабелей, в том числе 200 силовых.

Если необходимо проложить большее число кабелей, то для прокладки всех либо части кабелей предусматривается выполнение специального кабельного сооружения (этажа, туннеля, кабельного канала, двойного пола и т. п.). Эти кабельные сооружения выполняются согласно указаниям гл. 2.3 Правил (5.1.41).

Вопрос. В каких случаях в ЭМП предусматривается отопление?

Ответ. Предусматривается в ЭМП с электрооборудованием, эксплуатация которого недопустима при пониженных температурах. Минимальная температура в холодное время при неработающем оборудовании принимается не ниже +5 °C, а в помещении теплообменников – +10 °C (5.1.50).

Вопрос. Как выполняются здания ЭМП в местностях с загрязненным воздухом?

Ответ. Выполняются таким образом, чтобы обеспечивалась возможность попадания в них только очищенного воздуха. Для этого входы оборудуются тамбурами, а двери, ворота и другие проемы – уплотнениями. Эти здания рекомендуется выполнять без окон и аэрационных фонарей или с пыленепроницаемыми световыми проемами, например, с заполнением стеклоблоками. Воздух, вводимый в ЭМП системами общеобменной вентиляции, подвергается предварительной очистке от пыли.

Система общеобменной вентиляции ЭМП препятствует поступлению неочищенного воздуха в помещение. Для этой цели в ЭМП поддерживается избыточное давление (подпор) (5.1.52).

Вопрос. Где размещается вентиляционное оборудование общеобменной вентиляции ЭМП, а также смежных помещений (например, маслоподвалов)?

Ответ. Размещается, как правило, вне ЭМП. Допускается размещать в ЭМП вентиляционное оборудование электрических машин, установленных в ЭМП (5.1.54).

Вопрос. В какие цвета окрашиваются стены и вентиляционные каналы в ЭМП?

Ответ. Стены ЭМП до высоты не менее 2 м окрашиваются светлой масляной краской, а остальная поверхность – светлой клеевой краской в соответствии с указаниями по рациональной цветовой отделке производственных помещений. Вентиляционные каналы, в том числе каналы в фундаментах машин, по всей внутренней поверхности окрашиваются светлой негорючей краской или облицовываются, например, глазурованными плитками, исключающими выделение пыли при движении воздуха.

Отделка и облицовка (включая окраску) ограждающих конструкций путей эвакуации сгораемыми материалами не допускается (5.1.55).

Вопрос. Какие фундаменты допускается использовать в качестве опор для перекрытия подвала ЭМП?

Ответ. Допускается использовать фундаменты машин при соблюдении указаний строительных норм на проектирование фундаментов машин с динамическими нагрузками (5.1.57).

Вопрос. Допускается ли сквозной проход через ЭМП трубопроводов, содержащих горючие газы и жидкости?

Ответ. Не допускается. В ЭМП разрешается прокладывать только трубопроводы, непосредственно относящиеся к установленному в них оборудованию (отоплению). Трубопроводы в ЭМП выполняются с минимальным количеством сварных соединений, без фланцев, вентилей и т. п.

Допускается прокладка транзитных трубопроводов, не содержащих горючих газов и жидкостей, в сплошном водонепроницаемом кожухе.

Холодные трубопроводы обеспечиваются защитой от отпотевания. Горячие трубопроводы выполняются с тепловой несгораемой изоляцией в тех местах, где это необходимо для защиты персонала или оборудования.

На трубопроводы наносится отличительная окраска (5.1.65).

Вопрос. Каковы требования Правил по обеспечению пожаробезопасности помещений ЭМП?

Ответ. Помимо первичных средств пожаротушения, если это требуется, предусматривается внутренний противопожарный водопровод. Прокладку труб противопожарного водопровода и установку пожарных кранов следует, как правило, предусматривать на первом этаже вне пределов ЭМП с расположением пожарных кранов у всех выходов из ЭМП и на лестничных клетках.

В пределах ЭМП в защитных оболочках могут проходить трубы ответвлений от магистрали к пожарным кранам, устанавливаемым на других этажах, в том числе подвальном этаже ЭМП (5.1.68).

Вопрос. При каком условии рекомендуется объединять системы циркуляционной смазки электрических машин и технологического оборудования?

Ответ. Рекомендуется объединять, если применяемый сорт масла пригоден для тех и других и если технологические механизмы не являются источником засорения масла металлической пылью, водой или другими вредными примесями (5.1.70).

Вопрос. Где устанавливается оборудование централизованных систем смазки, в том числе предназначенных только для электрических машин?

Ответ. Устанавливается вне ЭМП (5.1.71).

Вопрос. Какими приборами снабжается система смазки электрических машин мощностью более 1 МВт?

Ответ. Снабжается указателями уровня масла и приборами контроля температуры масла и подшипников, при необходимости – давления масла, а при наличии циркуляционной системы смазки, кроме того, – приборами контроля протекания масла (5.1.72).

Вопрос. Как могут прокладываться трубопроводы масла к подшипникам?

Ответ. Могут прокладываться открыто или в каналах со съемными покрытиями из негорючих материалов, исключая кабельные сооружения. В необходимых случаях допускается прокладка трубопроводов в сплошной маслонепроницаемой оболочке, а также скрытая прокладка трубопроводов в земле или в бетоне.

Диафрагмы и вентили устанавливаются непосредственно у мест подвода смазки к подшипникам электрических машин (5.1.73).

Вопрос. Каковы требования Правил к изоляции труб, подводящих масло к подшипникам, электрически изолированным от фундаментов плиты?

Ответ. Электрически изолируются от подшипников и других деталей машин. Каждая труба выполняется не менее чем с двумя изоляционными промежутками либо с изолирующей вставкой длиной не менее 0,1 м (5.1.74).

Вопрос. На какое оборудование распространяется настоящая глава Правил?

Ответ. Распространяется на стационарную установку в специальных помещениях (машинных залах) или на открытом воздухе генераторов тепловых, газотурбинных, дизельных, гидравлических и гидроаккумулирующих электростанций, а также синхронных компенсаторов.

Вопрос. Какими системами должны быть оборудованы генераторы и синхронные компенсаторы?

Ответ. Должны быть оборудованы:

системами технологического контроля;

системами охлаждения и смазки; системами возбуждения;

системой пожаротушения;

контрольно-измерительными приборами;

устройствами управления и автоматики;

устройствами управления, защиты и сигнализации;

АГП, защитой ротора от перенапряжений;

АРВ.

Генераторы мощностью 50 МВт и более и синхронные компенсаторы с водородным охлаждением должны быть оборудованы устройствами дистанционного контроля вибрации.

Генераторы мощностью 300 МВт и более должны быть оборудованы регистраторами аварийных ситуаций с записью предварительного процесса.

Генератор и его вспомогательные системы, как правило, должны обеспечивать автоматизированное дистанционное управление пуском-остановом и работать от систем автоматического управления или АСУ ТП.

При необходимости может быть предусмотрено также дистанционное и местное ручное управление.

Генераторы и синхронные компенсаторы должны быть оснащены системой автоматического контроля.

Генераторы мощностью 50 МВт и более и синхронные компенсаторы мощностью 50 МВ·А и более рекомендуется оснащать системой диагностики.

Системы контроля и диагностики должны обеспечивать их стыковку с информационными или управляющими системами (5.2.4).

Вопрос. Каковы требования Правил в части изоляции подшипников и уплотнений валов генераторов и синхронных компенсаторов?

Ответ. Подшипники генераторов и синхронных компенсаторов, корпуса масляного уплотнения вала, маслоуловители (в машинах с водородным охлаждением) со стороны, противоположной приводу, подшипники непосредственно присоединенных возбудителей и подвозбудителей, а также водоподводы к валу должны быть электрически изолированы от фундаментных плит и водо– и маслопроводов.

У синхронного компенсатора с непосредственно присоединенным возбудителем допускается изолировать только один подшипник (со стороны, противоположной возбудителю).

Указанная изоляция должна быть выполнена таким образом, чтобы она могла контролироваться в процессе работы машины. Кроме того, должен быть предусмотрен дистанционный контроль заземления вала паровой турбины (5.2.7).

Вопрос. Какие устройства должны применяться при использовании для охлаждения морской или агрессивно действующей воды?

Ответ. Должны применяться газоохладители, теплообменники и маслоохладители, трубопроводы и арматура к ним, выполненные из коррозионно-стойких материалов (5.2.8).

Вопрос. Какие требования предъявляются к конструкциям теплообменных аппаратов с водяным охлаждение, включая трубопроводы и арматуру к ним, и к их компоновке?

Ответ. Должны обеспечивать полное и постоянное заполнение водой и отсутствие в них застойных зон во всех режимах работы, включая длительный останов, а также возможность полного удаления воды при ремонтах и исключать образование воздушных пробок при заполнении системы водой.

Для синхронных компенсаторов, устанавливаемых на открытом воздухе, должна предусматриваться возможность слива воды из охлаждающей системы при остановке агрегата (5.2.9).

Вопрос. Какие мероприятия должны быть выполнены для генераторов с замкнутой системой воздушного охлаждения?

Ответ. Должны быть выполнены следующие мероприятия:

камеры холодного и горячего воздуха должны иметь плотно закрывающиеся остекленные смотровые лючки и в необходимых случаях должны быть оборудованы лестницами;

двери камер холодного и горячего воздуха должны быть стальными, плотно закрывающимися, открывающимися наружу и иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны камеры;

внутри камер холодного и горячего воздуха должно быть оборудовано освещение с выключателями, вынесенными наружу;

короба горячего воздуха, а также конденсаторы и водопроводы паровых турбин, если они находятся в камерах охлаждения, должны быть покрыты тепловой изоляцией во избежание подогрева холодного воздуха и конденсации влаги на поверхности труб;

в камерах холодного воздуха должны быть устроены кюветы для удаления сконденсировавшейся на воздухоохладителях воды. В дверях камер холодного воздуха генераторов должен быть выполнен организованный присос воздуха через фильтр, который устанавливается в области разряжения (после воздухоохладителя);

корпус, стыки, воздуховод и другие участки генераторов должны быть тщательно уплотнены для предотвращения присоса воздуха в замкнутую систему вентиляции;

стены камер и воздушных коробов должны быть плотными, иметь покрытие светлых тонов, не поддерживающее горение. Стены и полы камер, фундаменты должны иметь покрытие, не допускающее образование пыли;

для снижения уровня шума открытые части вала турбогенераторов, а при необходимости и другие элементы конструкции должны быть закрыты разборными шумозащитными кожухами. При этом должен быть обеспечен доступ к узлам, требующим текущего обслуживания, освещение и вентиляция внутреннего объема кожухов;

для гидрогенераторов напорный и сливной коллекторы охлаждающей воды, крышки охладителей с патрубками должны быть защищены снаружи тепловой изоляцией;

для исключения увлажнения изоляции обмоток генератора, в случае необходимости, при его длительном останове должны предусматриваться подогреватели для обогрева обмоток, включаемые вручную или автоматически;

турбогенераторы с воздушной системой охлаждения должны быть оборудованы системой наддува или другими конструктивными решениями, обеспечивающими избыточное давление воздуха в зоне уплотнения вала, системой осушки охлаждающего воздуха испарительного типа, дренажными устройствами для слива воды из корпуса генератора, контрольно-измерительными приборами, предупредительной сигнализацией и защитами, действующими при неисправностях систем охлаждения и систем смазки (5.2.11).

Вопрос. Какими установками должны быть оборудованы турбогенераторы и синхронные компенсаторы с водородным охлаждением?

Ответ. Должны быть оборудованы:

установкой централизованного снабжения водородом от электролизеров, газопроводами подпитки газом и приборами контроля за параметрами газа (давление, чистота и др.) в генераторе и синхронном компенсаторе. Для подачи водорода от газовых резервуаров в машинный зал предусматривается одна магистраль (при необходимости могут быть проложены две). Схема газопроводов выполняется кольцевой секционированной. Для синхронных компенсаторов выполняется одна магистраль. При применении баллонов с водородом должна быть предусмотрена механизация погрузки и разгрузки баллонов. Для предупреждения образования взрывоопасной газовой смеси на посту газового управления должна быть предусмотрена съемная перемычка для создания видимого разрыва на линиях подачи водорода и воздуха в корпус машины. Защита от повышения давления газа в корпусе машины должна быть обеспечена установкой предохранительного клапана;

установкой централизованного снабжения инертным газом (углекислым газом или азотом) для вытеснения водорода или воздуха из генератора (синхронного компенсатора), для продувки и тушения пожара в сливном масляном баке турбины, в опорных подшипниках генератора и в токопроводах. При применении баллонов с инертным газом должна быть предусмотрена механизация погрузки и разгрузки баллонов;

конструкцией турбогенератора должна быть предусмотрена возможность экстренной эвакуации водорода и подачи инертного газа в корпус машины при возникновении пожара;

трубопроводами подачи сжатого воздуха давления не менее 0,2 Мпа от воздухопроводной распределительной сети электростанции или ПС. На линиях подачи воздуха в машину должен быть предусмотрен фильтр и осушитель воздуха;

основным и резервным источниками маслоснабжения, а турбогенераторы, кроме того, – аварийными источниками маслоснабжения подшипников и уплотнений вала, демпферными баками для питания уплотнений вала маслом в течении времени, необходимого для аварийного останова генератора со срывом вакуума турбины. Резервный и аварийный источники маслоснабжения должны автоматически включаться в работу при отключении рабочего источника маслоснабжения, а также при снижении давлении масла;

автоматическими регуляторами давления масла на масляных уплотнениях турбогенератов. В схеме маслоснабжения обходные вентили регуляторов должны быть регулировочными, а не запорными – для исключения бросков давления масла при переходах с ручного регулирования на автоматическое и обратно;

устройствами для осушки водорода, включенными в контур циркуляции водорода в генераторе или синхронном компенсаторе;

предупредительной сигнализацией и защитами, действующими при неисправности газомасляной системы водородного охлаждения и отклонения ее параметров (давления, чистоты водорода, перепада давления масло-водород) от заданных значений;

контрольно-измерительными приборами, в том числе газоанализаторами контроля наличия водорода в картерах подшипников, сливных маслопроводах воздушной стороны уплотнений вала, токопроводах линейных и нулевых выводов турбогенератора; устройствами автоматики для контроля и управления газомасляной системой водородного охлаждения (давления водорода, перепада масло-водород и давления углекислого газа или азота). При этом не допускается размещение газовых и электрических приборов на одной закрытой панели;

вентиляционными установками в местах возможного скопления газа внутри главного масляного бака, сливных маслопроводов подшипников генераторов и т. д. В фундаментах турбогенераторов и синхронных компенсаторов не должно быть замкнутых пространств, в которых возможно скопление водорода. При наличии объемов, ограниченных строительными конструкциями (балки, ригели и др.), в которых возможно скопление водорода, из наиболее высоких точек этих объемов должен быть обеспечен свободный выход водорода вверх (например, путем закладки труб). Вентиляционные отверстия (жалюзи) должны быть предусмотрены также в верхних точках экранированных токопроводов и кожухов линейных и нулевых выводов турбогенераторов;

дренажными устройствами для слива воды и масла из корпуса. Система дренажа должна исключать возможность перетока горячего газа в отсеки холодного газа;

указателями появления жидкости в корпусе турбогенератора (синхронного компенсатора) (5.2.12).

Вопрос. Какими устройствами должны быть оборудованы генераторы с непосредственным жидкостным (дистиллятом или негорючим изоляционным маслом) или комбинированным охлаждением обмоток и других конструктивных элементов машины?

Ответ. Должны быть оборудованы:

трубопроводами, арматурой и аппаратами системы жидкостного охлаждения, выполненными из коррозионностойких материалов;

основным и резервным электронасосными агрегатами. Резервный насос должен автоматически включаться в работу при отключении рабочего насоса, а также при снижении давления жидкости;

основным и резервным механическими и магнитными фильтрами, а генераторы с водяным охлаждением обмоток, кроме того, – ионообменными фильтрами для очистки дистиллята от газовых включений и солей;

расширительными баками. Бак статорного, а в системах с закрытым сливом, и роторного контуров должен обеспечивать защиту жидкости от воздействия внешней среды;

основным и резервным теплообменником для охлаждения жидкости. В качестве первичной охлаждающей воды в теплообменниках должны применяться: для гидрогенераторов – техническая вода, для турбогенераторов – конденсат от конденсатных насосов турбины и как резерв – техническая вода от циркуляционных насосов газоохладителей генераторов;

установками для получения дистиллята и заполнения им систем водяного охлаждения обмоток гидрогенераторов;

для однотипных турбогенераторов с масляным охлаждением – общей системой маслохозяйства и общей системой подготовки дегазированного негорючего масла, включающей котел-дегазатор, насосы контура дегазации, вакуум-насосы, конденсаторы поверхностного охлаждения вакуума, аппаратуру управления и контроля;

предупредительной сигнализацией и защитой, действующей при неисправностях системы жидкостного охлаждения и отклонениях ее параметров от заданных значений;

контрольно-измерительными приборами, устройствами автоматики для контроля и управления системой жидкостного охлаждения;

дренажными устройствами для слива жидкости из корпуса турбогенератора;

указателями появления жидкости в корпусе турбогенератора с водяным охлаждением обмоток, а также внутри маслоотделительного цилиндра;

устройствами обнаружения утечки водорода в тракт водяного охлаждения обмоток статора (для машин с водо-водородным охлаждением);

контрольными трубками с кранами, выведенными наружу из высших точек сливного и напорного коллекторов дистиллята, для удаления воздуха из системы водяного охлаждения обмотки статора во время заполнения ее дистиллятом;

предохранительными клапанами для защиты корпуса турбогенератора от повышения давления охлаждающего статор негорючего масла, а также баком для приемки масла при срабатывании указанных клапанов;

устройствами аварийного слива негорючего масла из статора и маслосистемы и подачи азота внутрь опорожненного статора (5.2.13).

Вопрос. Чем должны быть оборудованы турбогенераторы с полным водяным охлаждением обмоток и других конструктивных узлов?

Ответ. Должны быть оборудованы:

системой нагнетательной вентиляции с установкой наружных вентиляторов и фильтров для подачи внутрь генератора очищенного воздуха из машзала;

дренажными устройствами из лабиринтных уплотнений;

предохранительными клапанами, установленными в верхней части торцевых щитов (5.2.14).

Вопрос. Какие устройства следует установить в каждой системе трубопроводов, подводящих воду к газоохладителям, теплообменникам и маслоохладителям?

Ответ. Следует установить фильтры. При этом должна быть предусмотрена возможность их очистки и промывки без нарушения нормальной работы генератора или синхронного компенсатора (5.2.15).

Вопрос. Какие устройства должна иметь каждая секция газоохладителей и теплообменников?

Ответ. Должна иметь задвижки для отключения ее от напорного и сливного коллекторов и для распределения воды по отдельным секциям.

На общем трубопроводе, отводящем воду из всех секций охладителей каждого генератора (синхронного компенсатора), должно быть установлено электрифицированное регулирующее устройство (с сигнализацией положения клапана) для изменения расхода воды через все секции охладителя (5.2.16).

Каждая секция газоохладителей и теплообменников в самой высокой точке должны иметь краны для выпуска воздуха (5.2.17).

Вопрос. Что должно быть предусмотрено в системе охлаждения газа или воздуха турбогенераторов и синхронных компенсаторов?

Ответ. Должно быть предусмотрено регулирование температуры охлаждающей воды при помощи рециркуляционных устройств (5.2.18).

Вопрос. Что должно быть предусмотрено в схеме подачи охлаждающей воды?

Ответ. Должно быть предусмотрено автоматическое включение резервного насоса при отключении работающего, а также при снижении давления охлаждающей воды. У синхронных компенсаторов должно быть предусмотрено резервное питание от постоянно действующего надежного источника охлаждающей воды (система технической воды, баки и т. п.) (5.2.19).

Вопрос. Какие устройства должны устанавливаться на питающих трубопроводах технического водоснабжения с разомкнутым циклом циркуляции?

Ответ. Должны устанавливаться показывающие расходомеры. В турбогенераторах с замкнутым контуром газоохладителей и теплообменников должны быть предусмотрены расходомеры с сигнальным органом (5.2.20).

Вопрос. Какие устройства должны быть предусмотрены на месте установки насосов газоохладителей, теплообменников, маслоохладителей и фильтров механической очистки охлаждающей воды?

Ответ. Должны быть предусмотрены манометры на напорном коллекторе и на насосах, на входе и выходе воды из фильтров (5.2.21).

Вопрос. Какие приборы должны быть установлены на общем напорном и каждом сливном трубопроводах газоохладителей, теплообменников и маслоохладителей?

Ответ. Должны быть установлены ртутные термометры и термопреобразователи сопротивления (5.2.22).

Вопрос. Каким требованиям должны удовлетворять газовые системы турбогенераторов и синхронных компенсаторов?

Ответ. Должны удовлетворять требованиям безопасной эксплуатации водородного охлаждения и проведения операций при замене охлаждающей среды в нормальных и аварийных условиях (5.2.23).

Вопрос. Из каких труб должны выполняться трубопроводы газовой сети и системы маслоснабжения подшипников и уплотнений вала?

Ответ. Должны выполняться из цельнотянутых труб с применением газо– и гидроплотной арматуры. Трубопроводы должны быть доступны для осмотра и ремонта и иметь защиту от механических повреждений (5.2.24).

Вопрос. Чем должны быть оборудованы подшипники турбогенераторов?

Ответ. Должны быть оборудованы резервными емкостями для снабжения подшипников маслом на выбеге агрегата в случае аварийного отключения всехмасонасосов (5.2.25).

Вопрос. Что следует устанавливать на каждом маслопроводе электрически изолированных подшипников турбогенераторов, синхронных компенсаторов и горизонтальных гидрогенераторов?

Ответ. Следует устанавливать последовательно два электрически изолированных фланцевых соединения (5.2.26).

Вопрос. Какими устройствами должны быть оборудованы щеточно-контактные аппараты турбогенераторов?

Ответ. Должны быть оборудованы легкосъемными щеточными блоками, принудительной воздушной вентиляцией и снабжены устройствами непрерывного контроля (теплового или иного) за их состоянием (5.2.28).

Вопрос. Что называется системой возбуждения?

Ответ. Называется совокупность оборудования, аппаратов и устройств, объединенных соответствующими цепями, которая обеспечивает необходимое возбуждение автоматически регулируемым постоянным током генераторов и синхронных компенсаторов в нормальных и аварийных режимах, предусмотренных ГОСТ и техническими условиями (5.2.32).

Вопрос. Какие элементы входят в систему возбуждения генератора (синхронного компенсатора)?

Ответ. Входят: возбудитель, (трансформатор с преобразователем, генератор переменного тока с преобразователем, генератор постоянного тока); АРВ и системы регулирования возбуждения; коммутационная аппаратура; устройства гашения поля, форсировки и развозбуждения; устройства защиты ротора; устройство начального возбуждения; средства защиты оборудования системы возбуждения от внутренних повреждений; контрольно-измерительная аппаратура; аппаратура автоматики управления системой возбуждения и сигнализации; устройства и аппаратура системы охлаждения возбудителей (5.2.32).

Вопрос. Какими устройствами должны быть оборудованы системы возбуждения?

Ответ. Должны быть оборудованы устройствами управления, защиты, сигнализации и контрольно-измерительными приборами в объеме, обеспечивающем как ручной дистанционный, так и автоматический пуск (в том числе через АСУ ТП), работу во всех режимах, а также гашение поля и останов генератора и синхронного компенсатора (5.2.35).

Вопрос. Какие функции должен обеспечивать регулятор системы возбуждения генераторов газотурбинных установок и обратимых агрегатов?

Ответ. Должен обеспечивать регулирование возбуждения при частотном пуске и при работе генератора в режиме двигателя (5.2.36).

Вопрос. Какими аппаратами защиты и сигнализации должны быть оборудованы выпрямительные установки систем возбуждения генераторов и синхронных компенсаторов с принудительным охлаждением (водяным или воздушным)?

Ответ. Должны быть оборудованы сигнализацией и защитами, действующими при повышении температуры охлаждающей среды или вентилей сверх допустимой либо при снижении расхода охлаждающей среды.

Выпрямительная установка должна иметь приборы контроля выпрямленного тока и выпрямленного напряжения. При наличии в выпрямительной установке нескольких групп выпрямителей должен контролироваться выпрямленный ток каждой группы (5.2.37).

Вопрос. Какими устройствами контроля изоляции должны быть оборудованы системы возбуждения?

Ответ. Должны быть оборудованы устройствами контроля изоляции, позволяющими осуществлять измерение изоляции в процессе работы, а также сигнализировать о снижении сопротивления изоляции ниже нормы. Допускается до разработки соответствующих систем не выполнять такую сигнализацию для бесщеточных систем возбуждения (5.2.38).

Вопрос. Какие кабели должны применяться при кабельных связях источников питания возбудителей с преобразователями, питающими ротор генератора?

Ответ. Должны применяться кабели без металлической оболочки. Кабели или шины питания этих преобразователей не должны проходить сквозь замкнутые металлические конструкции; конструкции для крепления шин и кабелей должны быть выполнены из немагнитных материалов.

В цепи питания преобразователей жилы в параллельных трехфазных кабелях должны быть подключены к разным фазам (5.2.39).

Вопрос. Как должна выполняться связь с обмоткой возбуждения генератора (синхронного компенсатора) цепей блока обратной связи АРВ, цепей напряжения ротора и защиты?

Ответ. Должна выполняться отдельными кабелями с повышенным уровнем изоляции (испытательное напряжение 3500 В) без захода через обычные ряды зажимов. Присоединение блока обратной связи АРВ к обмотке возбуждения должно производиться через рубильник, а цепи измерения напряжения ротора – через предохранители (5.2.40).

Вопрос. Чем должна защищаться обмотка ротора при применении устройств АГП с разрывом цепи ротора, а также при использовании статических возбудителей с преобразователями?

Ответ. Обмотка ротора должна защищаться разрядником многократного действия. Разрядник должен быть подключен параллельно обмотке ротора через активное сопротивление, рассчитанное на длительное протекание тока при пробое разрядника в режиме с напряжением возбуждения, равным 110 % номинального.

Указанные разрядники должны иметь сигнализацию срабатывания (5.2.42).

Вопрос. Как должна выполняться система возбуждения генераторов и синхронных компенсаторов?

Ответ. Должна выполняться таким образом, чтобы:

отключение коммутационных аппаратов в цепях АРВ и управления возбудителем не приводило к ложным форсировкам в процессе пуска, останова и работы генератора на холостом ходу и под нагрузкой;

основные функциональные узлы регулирования, управления и защиты систем возбуждения, выполненные с применением микропроцессорной или микроэлектронной техники, должны иметь кроме основного питания, также и резервное питание постоянным током;

исчезновение напряжения оперативного тока в цепях АРВ и управления возбудителем не должно приводить к нарушению работы генератора и синхронного компенсатора;

в тиристорных системах возбуждения со 100 %-ным резервированием должна быть предусмотрена возможность производить ревизию или ремонт на выведенном преобразовательно-регулирующем канале без отключения генератора от сети и обеспечение его возбуждения во всех режимах оставшимся в работе преобразователем;

при аварийном отключении турбогенератора от сети исключалась возможность повреждения системы при снижении оборотов возбужденного (выбегающего) генератора путем применения защиты от снижения частоты;

обеспечивалась защита преобразователей системы возбуждения при КЗ в цепях ротора и на его контактных кольцах отдельными быстродействующими защитами;

исключалась возможность повреждения источников питания и преобразователей при возникновении несимметричных режимов (5.2.43)

Вопрос. Что должна обеспечивать система возбуждения гидрогенератора?

Ответ. Должна обеспечивать возможность его начального возбуждения при отсутствии переменного тока в системе СН электростанции (5.2.46).

Вопрос. С учетом каких факторов должны выбираться размеры машинного зала?

Ответ. Должны выбираться с учетом:

возможности монтажа и демонтажа агрегатов без останова работающих агрегатов;

применения кранов со специальными, преимущественно жесткими захватными приспособлениями, позволяющими полностью использовать ход крана;

отказа от подъема и опускания краном отдельных длинных, но относительно легких деталей агрегата (штанги, тяги), с их монтажом специальными подъемными приспособлениями;

возможности размещения узлов и деталей во время монтажа и ремонта агрегата (5.2.48).

Вопрос. Где должны размещаться панели управления, защиты, автоматики, возбуждения, маслоснабжения и охлаждения генератора и синхронного компенсатора?

Ответ. Должны, как правило, размещаться в закрытом помещении вблизи от него, но вне фундаментов генератора или синхронного компенсатора (5.2.50).

Вопрос. Где должны размещаться шкафы возбуждения, включая силовые панели, АРВ и силовые преобразователи?

Ответ. Должны размещаться в непосредственной близости один от другого (рекомендуется в один ряд).

В системах с автономным контуром водяного охлаждения преобразователей допускается установка теплообменников в отдельном помещении, при этом панель управления теплообменником должна устанавливаться рядом с ним.

Допускается также отдельно устанавливать источники питания системы возбуждения и сопротивления синхронизации (5.2.51).

Вопрос. Какие помещения должны иметься на электростанциях и предприятиях электросетей?

Ответ. Должны иметься помещения для хранения резервных стержней (секций) обмотки статора. Помещения должны быть сухими, отапливаемыми, с температурой не ниже +5 °C, оборудованными специальными стеллажами (5.2.57).

Вопрос. Какие приспособления должны быть предусмотрены в фундаменте синхронных компенсаторов?

Ответ. Должны быть предусмотрены проемы для установки и выемки газоохладителей, а также помещения для размещения и обслуживания оборудования систем маслоснабжения подшипников и водоснабжения охладителей (5.2.58).

Вопрос. На какие электродвигатели и коммутационные аппараты распространяется настоящая глава Правил?

Ответ. Распространяется на электродвигатели и их коммутационные аппараты, размещаемые в помещениях различного назначения и на открытом воздухе. На эти электроустановки распространяются также указания других глав Правил в той мере, в какой они не изменены настоящей главой (5.3.1).

Вопрос. По каким условиям выбираются и устанавливаются электродвигатели и их коммутационные аппараты?

Ответ. Выбираются и устанавливаются таким образом, чтобы температура их при работе не превышала допустимых значений (5.3.4).

Электродвигатели и их коммутационные аппараты устанавливаются таким образом, чтобы они были доступны для осмотра и замены, а также по возможности для ремонта на месте установки. При массе электродвигателей или аппаратов 100 кг и более предусматриваются приспособления для их такелажа (5.3.5).

Вопрос. Какие меры безопасности принимаются при наличии вращающихся частей электродвигателей и частей, соединяющих электродвигатели с механизмами (муфты, шкивы)?

Ответ. Защищаются ограждениями от случайных прикосновений (5.3.6).

Степень защиты электродвигателей определяется условиями окружающей среды и условиями эксплуатации (5.3.7).

Вопрос. Для каких механизмов обеспечивается самозапуск их электродвигателей?

Ответ. Обеспечивается для механизмов, сохранение которых в работе после кратковременных перерывов питания или понижения напряжения, обусловленных отключением КЗ, действием АПВ или АВР, необходимо по технологическим условиям и допустимо по условиям техники безопасности и конструктивного исполнения (5.3.9).

Вопрос. Для привода каких механизмов рекомендуется применять электродвигатели синхронные или асинхронные с короткозамкнутым ротором?

Ответ. Рекомендуется применять для привода механизмов, не требующих регулирования частоты вращения.

Для привода механизмов, имеющих тяжелые условия пуска или работы либо требующих изменения частоты вращения, применяются электродвигатели с наиболее простыми и экономичными способами пуска или регулирования частоты вращения, возможными в данной установке (5.3.10).

Вопрос. В каких случаях рекомендуется применять синхронные электродвигатели?

Ответ. Рекомендуется применять во всех случаях, когда проводится компенсация реактивной мощности или регулирование реактивной мощности в данном узле нагрузки, там, где это допустимо по условиям работы электропривода и окружающей среды (5.3.11).

Синхронные электродвигатели, как правило, оснащаются устройствами форсировки возбуждения или компаундирования (5.3.12).

Вопрос. В каком случае синхронные электродвигатели выполняются с АВР?

Ответ. Выполняются в случае, когда они по своей мощности могут обеспечить регулирование напряжения или режима реактивной мощности в данном узле нагрузки и когда это целесообразно (5.3.13).

Вопрос. В каких случаях применяются электродвигатели постоянного тока и регулируемые электродвигатели переменного тока?

Ответ. Применяются в тех случаях, когда нерегулируемые электродвигатели переменного тока не обеспечивают требуемых характеристик механизма либо неэкономичны, а также для аварийных механизмов при питании электродвигателей от аккумуляторной батареи (5.3.14).

Вопрос. С какой степенью защиты устанавливаются электродвигатели в производственных помещениях с нормальной средой?

Ответ. Устанавливаются электродвигатели со степенью защиты не ниже IP20 (5.3.15).

Вопрос. С какой степенью защиты устанавливаются электродвигатели на открытом воздухе?

Ответ. Устанавливаются электродвигатели со степенью защиты не ниже IP44 или специального исполнения, соответствующего условиям их работы (например, для открытых химических установок, для особо низких температур) (5.3.16).

Вопрос. С какой степенью защиты выбираются электродвигатели, устанавливаемые в помещениях, где возможно оседание на их обмотках пыли и других веществ, нарушающих естественное охлаждение?

Ответ. Выбираются со степенью защиты не ниже IP44 или специального исполнения, соответствующего условиям их работы или продуваемого с подводом чистого воздуха.

Допускается изменять степень защиты электродвигателей от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой они устанавливаются.

Корпус продуваемого электродвигателя, воздуховоды, все сопряжения и стыки уплотняются для предотвращения присоса воздуха в систему вентиляции.

При продуваемом исполнении электродвигателя рекомендуется предусматривать задвижки для предотвращения всасывания окружающего воздуха при останове электродвигателя (5.3.17).

Вопрос. С какой степенью защиты выбираются электродвигатели, устанавливаемые в местах сырых или особо сырых?

Ответ. Выбираются со степенью защиты не ниже IP43 или IP44 и изоляцией, рассчитанной на действие влаги и пыли (5.3.18).

Вопрос. Какой принимается степень защиты электродвигателей для механизмов СН электростанций?

Ответ. Принимается не ниже IP44, при этом степень защиты вводных устройств принимается не ниже IP55.

Электродвигатели механизмов СН электростанций и их вводные устройства, предназначенные для установки в помещениях с повышенной запыленностью, требующих периодической гидроуборки, выбираются со степенью защиты не ниже IP55 (5.3.19).

Вопрос. С какой степенью защиты выбираются электродвигатели, устанавливаемые в местах с химически активными парами или газами?

Ответ. Выбираются со степенью защиты не ниже IP44 или продуваемыми с подводом чистого воздуха. Допускается также применение электродвигателей со степенью защиты не ниже IP33, но с химически стойкой изоляцией и с закрытием открытых неизолированных частей защитными средствами (5.3.20).

Вопрос. На каком расстоянии от конструкций зданий устанавливаются электродвигатели и их коммутационные аппараты, за исключением имеющих степень защиты не ниже IP44, а резисторы и реостаты – всех исполнений?

Ответ. Устанавливаются на расстоянии не менее 1 м от конструкций зданий, выполненных из горючих материалов групп Г2-Г4 (5.3.27).

Вопрос. Какая дополнительная защита обеспечивается в электрических машинах мощностью 1 МВт и более?

Ответ. Обеспечивается защита от подшипниковых токов. Маслопроводы этих электрических машин изолируются от корпусов их подшипников (5.3.28).

Вопрос. При соблюдении каких условий разрешается устанавливать непосредственно в производственных помещениях электродвигатели переменного тока напряжением выше 1 кВ и постоянного тока, имеющие выводы под станиной или требующие размещения под машиной оборудования для охлаждения?

Ответ. Разрешается устанавливать при соблюдении следующих условий:

электродвигатели устанавливаются на фундаментах с камерой (фундаментной ямой);

камера электродвигателя оборудуется входом с запирающейся дверью или люком, имеющей блокировку, исключающую доступ в камеру при наличии напряжения на токоведущих частях (5.3.29).

Вопрос. Как выбирается количество коммутационных аппаратов для электродвигателей?

Каждый электродвигатель, как правило, оснащается отдельным коммутационным аппаратом. Для группы электродвигателей, служащих для привода одной машины или ряда машин, осуществляющих единый технологический процесс, допускается применять общий коммутационный аппарат или комплект коммутационных аппаратов, если при этом обеспечиваются удобство и безопасность эксплуатации и защита каждого электродвигателя.

Коммутационные аппараты в цепях электроприемников отключают от сети одновременно все проводники, находящиеся под напряжением. В цепи отдельного электроприемника допускается иметь аппарат, отключающий не все проводники, если предусматривается отключение всех проводников другим аппаратом (5.3.30).

Вопрос. Какой аппарат устанавливается при наличии дистанционного или автоматического управления электродвигателем какого-либо механизма?

Ответ. Как правило, вблизи механизма устанавливается аппарат аварийного отключения без самовозврата, исключающий возможность дистанционного или автоматического пуска электродвигателя.

Аппараты аварийного отключения не требуется устанавливать:

у механизмов, расположенных в пределе видимости оператора;

у механизмов, конструктивное исполнение которых исключает возможность случайного прикосновения к движущимся и вращающимся частям; около этих механизмов предусматривается вывешивание плакатов, предупреждающих о возможности дистанционного или автоматического пуска;

у механизмов, имеющих аппарат местного управления с фиксацией команды на отключение.

Необходимость установки аппаратов местного управления вблизи дистанционно или автоматически управляемых механизмов определяется при проектировании в зависимости от требований технологии, техники безопасности и организации управления данной установкой (5.3.31).

Вопрос. Как осуществляется питание цепей управления электродвигателями?

Ответ. Как правило, осуществляется от главных цепей питания электродвигателя непосредственно или через трансформатор.

В обоснованных случаях допускается использовать другие зависимые или независимые источники питания.

Во избежание внезапных пусков электродвигателя (если не предусматривается самозапуск) после исчезновения напряжения предусматривается блокировочная связь, не допускающая повторный пуск (нулевая защита).

Для электродвигателей, у которых предусматривается самозапуск, применяются коммутационные аппараты, не имеющие самовозврата, обеспечивающие автоматический повторный пуск электродвигателя независимо от времени, прошедшего после исчезновения напряжения питания (5.3.32).

Вопрос. Какие знаки наносятся на корпусах аппаратов управления?

Ответ. На корпусах аппаратов управления и разъединяющих аппаратах наносятся четкие знаки, позволяющие легко распознавать включенное или отключенное положение аппарата. В случаях, когда оператор не может определить по состоянию аппарата управления, включена или отключена главная цепь электродвигателя, предусматривается световая сигнализация (5.3.33).

Вопрос. По каким параметрам выбираются коммутационные аппараты?

Ответ. Выбираются из условия обеспечения коммутации токов во всех возможных режимах работы управляемого ими электродвигателя, в том числе и в аварийных (5.3.34).

Коммутационные аппараты выбираются стойкими по отношению к расчетным токам КЗ (5.3.35).

Коммутационные аппараты по своим электрическим и механическим параметрам выбираются в соответствии с характеристиками приводимого механизма во всех режимах его работы в данной установке.

Аппараты, устанавливаемые вблизи электродвигателей, выбираются со степенью защиты оболочки, соответствующей степени защиты электродвигателей (5.3.36).

Коммутационные аппараты электродвигателей повторно-кратковременного режима работы выбираются по номинальному току при соответствующей продолжительности включения и по допустимой частоте включения (5.3.37).

Вопрос. Можно ли применять рубильники (выключатели нагрузки) для пуска и остановки асинхронных электродвигателей?

Ответ. Применять их не рекомендуется (5.3.38).

Вопрос. Для каких переносных электродвигателей допускается использование втычных контактных соединителей?

Ответ. Допускается при мощности электродвигателя не более 1 кВт.

Втычные контактные соединения, служащие для присоединения передвижных электродвигателей мощностью более 1 кВт, оснащаются предупредительной надписью, разрешающей коммутацию только в обесточенном состоянии, и фиксатор (замок) (5.3.39).

Вопрос. На какое напряжение может производиться включение катушек электромагнитных пускателей, контакторов и автоматических выключателей в сети до 1 кВ с заземленной нейтралью?

Ответ. Может производиться на междуфазное или фазное напряжение.

При включении катушки на фазное напряжение ее нулевой вывод должен быть присоединен к нулевому рабочему проводнику питающей линии; не допускается его присоединение к защитным проводникам (5.3.40).

Вопрос. В какой точке цепи следует устанавливать коммутационные аппараты электродвигателей, питаемых по схеме блока трансформатор– электродвигатель?

Ответ. Следует, как правило, устанавливать на вводе от сети, питающей блок, без установки их на вводе к электродвигателю (5.3.41).

Вопрос. Как производится пуск асинхронных электродвигателей с короткозамкнутым ротором и синхронных электродвигателей?

Ответ. Производится непосредственным включением в сеть (прямой пуск) или с использованием специальных пускорегулирующих устройств (5.3.43).

Вопрос. В каких случаях предусматривается форсировка возбуждения при пуске синхронных электродвигателей?

Ответ. Предусматривается при недостаточной скорости нарастания напряжения на возбудителе, задерживающей втягивание в синхронизм.

Для крупных синхронных электродвигателей 10(6) кВ, питающихся от подключенных к ВЛ 35-220 кВ ПС без выключателей со стороны высокого напряжения, предусматриваются устройства, отключающие эти электродвигатели с последующим восстановлением питания или действующие на снятие возбуждения синхронных электродвигателей с последующей их ресинхронизацией (5.3.44).

Вопрос. Какие защиты предусматриваются для электродвигателей?

Ответ. Предусматриваются защиты от многофазных замыканий, однофазных замыканий на землю, токов перегрузки, а также от потери питания и понижения напряжения. На синхронных электродвигателях, кроме того, предусматривается защита от асинхронного режима.

Защита многоскоростных электродвигателей выполняется для каждой схемы соединения обмоток (5.3.45).

Вопрос. Какие дополнительные защиты предусматриваются для электродвигателей?

Ответ. Для электродвигателей, имеющих принудительную смазку подшипников, устанавливается защита, действующая на сигнал и отключение электродвигателя при повышении температуры или прекращении действия смазки.

Для электродвигателей, имеющих принудительную вентиляцию, устанавливается защита, действующая на сигнал и отключение электродвигателя при повышении температуры или прекращении действия вентиляции (5.3.46).

Электродвигатели с водяным охлаждением обмоток и активной стали статора, а также со встроенными воздухоохладителями, охлаждаемыми водой, обеспечиваются защитой, действующей на сигнал при уменьшении потока воды ниже заданного значения и на отключение электродвигателя при его прекращении. Кроме того, электродвигатели снабжаются датчиками, фиксирующими появление воды в корпусе машины и действующими на сигнал (5.3.47).

Вопрос. Какие защиты от многофазных замыканий предусматриваются для электродвигателей в случаях, когда не применяются предохранители?

Ответ. Предусматриваются следующие защиты:

токовая двухрелейная отсечка без выдержки времени, отстроенная от пусковых токов при выведенных пусковых устройствах и токов самозапуска, с реле прямого или косвенного действия, включенными на фазные токи, – для электродвигателей мощностью менее 4 МВт. Допускается применение этой защиты для электродвигателей большей мощности, выполненных без шести выводов обмотки статора, при условии обеспечения требуемой чувствительности;

продольная дифференциальная защита – для электродвигателей мощностью 4 МВт и более, а также менее 4 МВт, если установка токовой отсечки не обеспечивает требуемой чувствительности. Для этого электродвигатели оснащаются встроенными со стороны нулевых выводов ТТ.

Защита действует на отключение электродвигателя, а у синхронных электродвигателей – также на устройство АГП, если оно предусмотрено (5.3.48).

Вопрос. Какие защиты предусматриваются для блоков трансформатор-электродвигатель?

Ответ. Предусматриваются следующие общие защиты от многофазных замыканий:

токовая двух– или трехрелейная отсечка без выдержки времени, отстроенная от пусковых токов при выведенных пусковых устройствах и токов самозапуска – для блоков с электродвигателями мощностью менее 2 МВт. При схеме соединения обмоток трансформатора звезда-треугольник отсечка выполняется тремя токовыми реле: двумя включенными на фазные токи и одним включенным на сумму этих токов. При невозможности установки трех реле (например, при ограниченном числе реле прямого действия) допускается схема с двумя реле, включенными на соединенные треугольником вторичные обмотки трех ТТ. Допускается применение токовой отсечки для блоков с электродвигателями 2 МВт и более в случаях, когда электродвигатель не имеет шести выводов обмотки статора, если эта защита удовлетворяет требованиям чувствительности;

продольная дифференциальная токовая защита в двухрелейном исполнении с применением реле, отстроенных от бросков токов намагничивания, переходных и установившихся токов небаланса (например, реле, имеющих промежуточные насыщающиеся ТТ) – для блоков с электродвигателями мощностью 2 МВт и более.

Защита действует на отключение выключателя блока, а у синхронных электродвигателей – также на устройство АГП, если оно предусмотрено (5.3.49).

Вопрос. Каким принимается коэффициент чувствительности защит при двухфазных КЗ на выводах электродвигателя?

Ответ. Принимается не менее 2,0 (5.3.50).

Вопрос. При каких токах предусматривается защита электродвигателей от однофазных замыканий на землю?

Ответ. Предусматривается при токах замыканий на землю 5 А и более. Ток срабатывания защит электродвигателей от однофазных замыканий на землю – не более 5 А.

Для электродвигателей, предназначенных для работы в сети СН электростанций, кроме электродвигателей системы безопасности АЭС, защита от однофазных замыканий на землю предусматривается во всех случаях независимо от значения тока замыкания на землю.

Рекомендуется применение защиты и при токах замыкания на землю, меньших 5 А, если обеспечивается действие этой защиты при условии обеспечения селективности.

Защита выполняется без выдержки времени (за исключением защиты электродвигателей, для которой требуется замедление защиты по условию отстройки от переходных процессов) с использованием ТТ нулевой последовательности, установленных, как правило, в РУ

Если установка ТТ нулевой последовательности в РУ невозможна или может вызвать увеличение выдержки времени защиты, допускается устанавливать их у выводов электродвигателя.

Если защита от однофазных замыканий на землю не устанавливается или устанавливается и имеет выдержку времени по условию отстройки от переходных процессов, то для обеспечения быстродействующего отключения двойных замыканий на землю в различных точках устанавливается дополнительное токовое реле с первичным током срабатывания 150–200 А.

Защита действует на отключение электродвигателя, а у синхронных электродвигателей – также на устройство АГП, если оно предусмотрено.

Для выявления возникшего в электродвигателе замыкания на землю в случае, когда защита от однофазных замыканий на землю не устанавливается, используются устройства защиты КЛ сети, к которой подключен электродвигатель.

Для блоков трансформатор-электродвигатель, как правило, предусматривается защита от замыканий на землю на стороне низшего напряжения трансформатора блока, охватывающая не менее 85 % витков обмотки статора и действующая с выдержкой времени на сигнал или, если это необходимо по требованиям безопасности, без выдержки времени – на отключение (5.3.51).

Вопрос. На каких электродвигателях предусматривается защита от перегрузки?

Ответ. Предусматривается на всех электродвигателях СН электростанций, на электродвигателях, подверженных перегрузке по технологическим причинам, на электродвигателях с тяжелыми условиями пуска и самозапуска, в том числе если перегрузка возможна при увеличении длительности пуска вследствие понижения напряжения в сети.

Защиту от перегрузки следует предусматривать в однорелейном исполнении с зависимой или независимой от тока выдержкой времени, отстроенной от длительности пуска электродвигателя в нормальных условиях и самозапуска после действия АВР и АПВ. Выдержка времени защиты от перегрузки синхронных электродвигателей во избежание излишних срабатываний при длительной форсировке возбуждения выбирается по возможности близкой к наибольшей допустимой по тепловой характеристике электродвигателя.

На электродвигателях, подверженных перегрузке по технологическим причинам, защита, как правило, выполняется с действием на сигнал и автоматическую разгрузку механизма.

Действие защиты на отключение электродвигателя допускается:

на электродвигателях механизмов, для которых отсутствует возможность своевременной разгрузки без останова, или на электродвигателях, работающих без постоянного дежурства персонала;

на электродвигателях при тяжелых условиях пуска или самозапуска.

Для электродвигателей с частотным пуском кроме защиты от перегрузки, связанной с технологическими причинами, предусматривается защита от затянувшегося пуска с действием на сигнал. Для электродвигателей, для которых защита от перегрузки не предусматривается, рекомендуется выполнять контроль длительности пуска (5.3.52).

Вопрос. Какая защита должна предусматриваться для электродвигателей, подключенных к линии или трансформаторам, защищаемым от токов КЗ предохранителями?

Ответ. Должна предусматриваться защита от несимметричного режима. Защита может осуществляться при помощи реле, реагирующих на ток обратной последовательности в цепи статора или на напряжение обратной последовательности на шинах, к которым подключен электродвигатель. Допускается применение в качестве защиты от несимметричного режима защиты от перегрузки в двух фазах цепи статора.

Токовые защиты действуют с выдержкой времени на отключение электродвигателя.

Защита, реагирующая на напряжение обратной последовательности, действует с выдержкой времени на отключение выключателя ввода на секцию, к которой присоединены электродвигатели, и на запуск устройства АВР. При выведенном устройстве АВР или его отсутствии указанная защита действует так же, как и токовая (5.3.53).

Вопрос. При помощи каких реле может осуществляться защита синхронных электродвигателей от асинхронного режима?

Ответ. Может осуществляться при помощи реле, реагирующего на увеличение тока в обмотках статора; защита вводится в работу после окончания процесса пуска и выводится из работы на время действия форсировки возбуждения.

Защита, как правило, выполняется с независимой от тока характеристикой выдержки времени. Допускается применение защиты с зависимой от тока характеристикой на электродвигателях с отношением КЗ более 1.

При выполнении схемы защиты принимаются меры по предотвращению отказа защиты при биениях тока асинхронного режима.

При необходимости защита, выполненная с помощью реле, реагирующего на увеличение тока статора, дополняется защитой, реагирующей на исчезновение тока возбуждения.

Допускается применение других способов защиты, обеспечивающих надежное действие защиты при возникновении асинхронного режима.

Защита выполняется с выдержкой времени и воздействует на одну из схем, предусматривающих:

ресинхронизацию;

ресинхронизацию с автоматической кратковременной разгрузкой механизма до такой нагрузки, при которой обеспечивается втягивание электродвигателя в синхронизм (при допустимости кратковременной разгрузки по условиям технологического процесса);

отключение электродвигателя и повторный автоматический пуск;

отключение электродвигателя (при неуспешной ресинхронизации, при невозможности его разгрузки или ресинхронизации, при отсутствии необходимости автоматического повторного пуска и ресинхронизации по условиям технологического процесса). Эта ступень токовой защиты отстраивается по времени от режимов пуска и самозапуска (5.3.54).

Вопрос. Какая защита предусматривается для предотвращения повреждения электродвигателей, затормозившихся в результате понижения напряжения или потери питания, а также для обеспечения условий самозапуска электродвигателей ответственных механизмов и соблюдения условий техники безопасности и технологического процесса?

Ответ. Предусматривается защита от потери питания и понижения напряжения.

Защита действует на отключение электродвигателей, которые не участвуют в самозапуске, и на гашение поля синхронных электродвигателей, подлежащих самозапуску.

Многоскоростные электродвигатели ответственных механизмов, самозапуск которых допустим и целесообразен, при повторной подаче напряжения, как правило, запускаются на ту же частоту вращения. Если самозапуск на высшей частоте вращения недопустим, защита производит автоматическое переключение на низшую частоту вращения.

Для облегчения условий восстановления напряжения после отключения КЗ и обеспечения самозапуска электродвигателей ответственных механизмов защита действует на отключение электродвигателей неответственных механизмов суммарной мощностью, определяемой возможностями источника питания и сети по обеспечению самозапуска.

В электроустановках промышленных предприятий в случаях, когда не может быть осуществлен одновременный самозапуск всех электродвигателей ответственных механизмов, следует применять отключение части таких ответственных механизмов и, по возможности, их автоматический повторный пуск после окончания самозапуска первой группы электродвигателей. Включение последующих групп может быть осуществлено по току, напряжению или по времени.

Защита от потери питания и понижения напряжения может быть выполнена в виде защиты минимального напряжения или защиты минимального напряжения и минимальной частоты, а также другими способами, обеспечивающими быстрейшую фиксацию потери питания и понижения напряжения (5.3.55).

Вопрос. Какая защита предусматривается для электродвигателей с частотным пуском?

Ответ. Предусматривается защита от недопустимого превышения частоты вращения. Защита может осуществляться в виде защиты максимальной частоты и должна действовать на отключение с выдержкой времени (5.3.57).

Вопрос. Какая защита предусматривается для электродвигателей переменного тока?

Ответ. Предусматривается защита от многофазных замыканий, в сетях с глухозаземленной нейтралью – также от однофазных замыканий на заземленные ОПЧ, кроме того, защита от токов перегрузки и защита минимального напряжения. Для синхронных электродвигателей (при невозможности втягивания в синхронизм с полной нагрузкой) дополнительно предусматривается защита от асинхронного режима.

Для электродвигателей постоянного тока предусматривается защита от КЗ. При необходимости дополнительно могут устанавливаться защиты от перегрузки, чрезмерного повышения частоты и минимального напряжения (5.3.58).

Вопрос. Какими аппаратами выполняется защита от КЗ на зажимах электродвигателей?

Ответ. Выполняется автоматическими выключателями или предохранителями. Номинальные токи плавких вставок предохранителей и расщепителей автоматических выключателей выбираются по возможности наименьшими, но таким образом, чтобы электродвигатели при нормальных для данной электроустановки толчках тока (пиках технологической нагрузки, пусковых токах, токах самозапуска и т. п.) не отключались защитой.

Допускается защита от КЗ одним общим аппаратом для группы электродвигателей при условии, что эта защита обеспечивает термическую устойчивость пусковых аппаратов и аппаратов защиты от перегрузок, примененных в цепи каждого электродвигателя группы.

На электростанциях для защиты от КЗ электродвигателей СН, связанных с основным технологическим процессом, применяются автоматические выключатели. При недостаточной чувствительности электромагнитных расцепителей автоматических выключателей в системе СН электростанций могут применяться выносные токовые реле с действием на независимый расцепитель выключателя (5.3.60).

Вопрос. В каких случаях устанавливается защита электродвигателей от перегрузки?

Ответ. Устанавливается в случаях, когда возможна перегрузка механизма по технологическим причинам, а также при особо тяжелых условиях пуска и самозапуска. Защита может быть осуществлена тепловыми реле или другими устройствами.

При защите асинхронных электродвигателей предохранителями или при наличии предохранителей в питающей сети следует предусматривать во всех фазах тепловые реле, действующие на отключение электродвигателя.

Для электродвигателей с продолжительным режимом работы рекомендуется во всех случаях предусматривать защиту от перегрузки.

Для электродвигателей с повторно-кратковременным режимом работы защиту от перегрузки можно не устанавливать (5.3.61).

Вопрос. В каких случаях устанавливается защита минимального напряжения?

Ответ. Устанавливается в следующих случаях:

для электродвигателей, которые не допускают непосредственного включения в сеть;

для электродвигателей механизмов, самозапуск которых не допускается после останова по условиям технологического процесса или по условиям безопасности;

для прочих электродвигателей в соответствии с условиями, приведенными в п. 5.3.55 Правил (5.3.62).

Вопрос. В каких случаях предусматривается защита от КЗ электродвигателей переменного тока?

Ответ. Предусматривается:

в электроустановках с заземленной нейтралью – во всех фазах;

в электроустановках с изолированной нейтралью: при защите предохранителями – во всех фазах; при защите автоматическими выключателями – не менее чем в двух фазах; при этом в пределах одной и той же электроустановки защиту следует осуществлять в одних и тех же фазах (5.3.64).

Вопрос. Какие реле рекомендуется применять для обеспечения защиты от работы на двух фазах?

Ответ. Рекомендуется применять тепловые реле с ускоренным срабатыванием. В обоснованных случаях следует использовать специальные виды защиты (5.3.67).

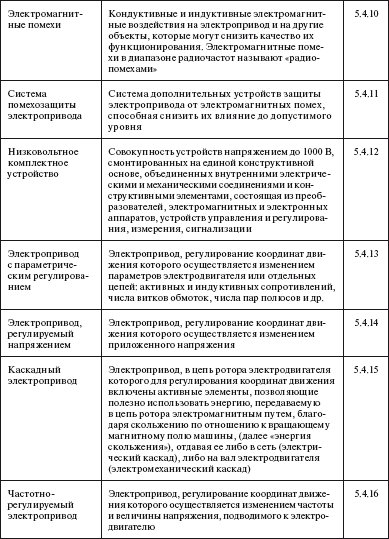

Окончание табл.

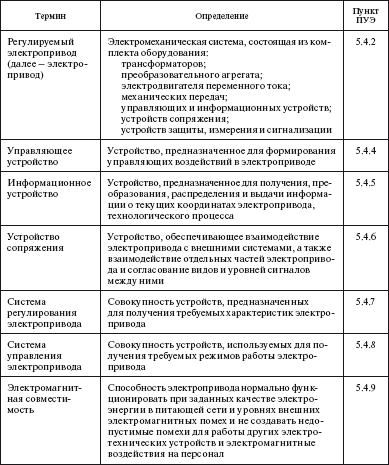

Вопрос. На какие электроприводы распространяется настоящая глава Правил?

Ответ. Распространяется на регулируемые электроприводы мощностью свыше 1,0 кВт, питаемые от трехфазной сети переменного тока напряжением 0,4 кВ и выше.

Не распространяется на электроприводы:

питающиеся от однофазных сетей переменного тока;

предназначенные для эксплуатации во взрывоопасных помещениях, химически агрессивных средах и в средах, насыщенных водяным паром или содержащих токопроводящую пыль;

бытового назначения;

применяемые в бортовых системах подвижных средств наземного, водного и воздушного транспорта (5.4.1).

Вопрос. Для каких электроприводов должно быть предусмотрено осуществление самозапуска?

Ответ. Должно быть предусмотрено для электроприводов, механизмы которых по условиям технологического процесса необходимо сохранять в работе при и после кратковременных перерывов питания или глубоких понижениях напряжения сети (5.4.19).

Вопрос. Какие виды управления могут иметь электроприводы в зависимости от конкретных условий их применения?

Ответ. Могут иметь дистанционное управление, местное управление либо оба вида управления. При осуществлении только дистанционного управления на месте установки шкафов электропривода должна быть осуществлена возможность управления в цепях питания электроэнергией (5.4.21).

Вопрос. Каким образом должны быть рассчитаны, выбраны и установлены составные части регулируемого электропривода (электродвигатель, преобразователь частоты, согласующий трансформатор, пусковое устройство, коммутационные аппараты и т. п.)?

Ответ. Должны быть рассчитаны, выбраны и установлены таким образом и обеспечены такой системой охлаждения, чтобы их температура в рабочих режимах не превышала допустимой (5.4.23).

Вопрос. Какие требования электробезопасности регламентирует настоящая глава Правил?

Ответ. Конструкция и расположение оборудования электропривода не должны допускать возможности случайных прикосновений к находящимся под напряжением или вращающимся частям. Все двери шкафов, ячеек и др., содержащих оборудование, нормально находящееся под напряжением, должны иметь блокировки и замки, отпираемые специальными ключами, не допускающими включение при открытых дверях (5.4.25).

Вопрос. При каких отклонениях параметров электросети электроприводы должны сохранять работоспособность?

Ответ. Должны сохранять работоспособность при длительных отклонениях:

напряжения питающей сети на +10 %-15 % от номинального значения;

частоты питающей сети на ±2 % от номинального значения (5.4.28).

Вопрос. Какую возможность должна обеспечивать система регулирования электропривода?

Ответ. Должна обеспечить возможность выполнения требований, определяемых технологическим процессом приводимого механизма в отношении:

диапазона регулирования;

точности регулирования;

допустимых статических ошибок при изменении управляющего воздействия;

динамических характеристик регулирования при изменении управляющего или возмущающего воздействия (5.4.34).

Вопрос. Что должны обеспечивать системы управления, защиты, измерений и сигнализации электропривода?

Ответ. Должны обеспечивать:

работу электропривода в режимах пуска, регулирования, в номинальном длительном режиме, в режиме торможения и, если требуется, реверса и самозапуска;

возможность сопряжения с другими системами контроля, диагностики, управления, в том числе с АСУ ТП;

отключение или остановку электропривода или перевод его на работу в другой режим вследствие аварийных нарушений, возникших в технологическом механизме или его исполнительных органах;

измерение и индикацию параметров режима электропривода и технологического механизма в номинальном и регулировочных режимах;

световую индикацию о готовности к работе элементов электропривода и их неисправности;

защиту трансформаторов электроприводов в соответствии с техническими условиями на конкретные установки;

защиту электродвигателей в соответствии с требованиями гл. 5.3 Правил;

защиту и сигнализацию полупроводниковых преобразователей и преобразовательных агрегатов электропривода в соответствии с техническими условиями на конкретные установки (5.4.35).

Вопрос. Каковы основные требования к оборудованию и системам управления и защиты электроприводов?

Ответ. Система защиты должна предусматривать возможность введения блокировок, связанных с технологическим процессом и требованиями техники безопасности (5.4.37).

В устройствах электропривода должны быть предусмотрены гнезда, разъемы, клеммы и др. для присоединения переносных приборов контроля и измерений (5.4.38).

В системе управления электропривода должна предусматриваться дистанционная индикация основных параметров, характеризующих работу электропривода (напряжения, тока, мощности, частоты вращения и т. п.). Перечень этих устройств указывается в технической документации на конкретные типы электроприводов (5.4.39).

Электродвигатели электроприводов должны удовлетворять требованиям гл. 5.3 Правил, специальных стандартов и технических условий (5.4.40).

Трансформаторы силовые преобразовательные, реакторы (уравнительные, сглаживающие, токоограничивающие) должны удовлетворять требованиям соответствующих глав Правил, а также отдельных стандартов и технических условий (5.4.41).

Преобразователи электропривода должны удовлетворять требованиям гл. 4.3 Правил, соответствующих стандартов и технических условий (5.4.42).

Преобразователи, изготовленные в виде нескольких составных частей, могут на месте установки объединяться в единую конструкцию. Преобразовательная часть электропривода должна выполняться в виде унифицированного шкафа или ряда шкафов, связанных между собой общей электрической схемой. Для электроприводов большой мощности допускается установка вне шкафа трансформаторного и реакторного оборудования, а также аппаратуры защиты. Шкафы могут быть одно– и двустороннего обслуживания (5.4.43).

Измерительные приборы, а также органы управления и регулирования должны быть выполнены на лицевой стороне преобразователей (5.4.44).

Охлаждение преобразователей может быть выполнено одним из следующих способов:

естественным воздушным;

принудительным воздушным с помощью индивидуальных вентиляторов или с общей вентиляцией для группы шкафов;

жидкостным.

Использовать масло в качестве охлаждающего агента не рекомендуется. В преобразователях с принудительным охлаждением должен быть предусмотрен контроль исправности системы охлаждения (5.4.45).

В конструкции шкафов должна быть предусмотрена возможность подсоединения к силовым клеммам проводов, шин или кабелей (5.4.46).

Используемые в электроприводах напряжением до 1000 В НКУ должны удовлетворять требованиям действующих стандартов на такие устройства и техническим условиям (5.4.47).

Измерительная и сигнальная аппаратура должна быть расположена на фасаде шкафов (пультов) НКУ в местах, удобных для наблюдения, а органы управления – в местах с удобным доступом (5.4.48).

НКУ могут устанавливаться как в общем с электродвигателем помещении, так и в отдельном помещении (5.4.49).

Питание электроприводов должно осуществляться от трехфазных силовых сетей переменного тока частотой 50 Гц, напряжением 220, 380, 660, 3000, 6000, 10 000 В через входные трансформаторы или реакторы (5.4.50).

Вопрос. Как должен производиться выбор типа электроприводов?

Ответ. Должен производиться на основе технико-экономического сопоставления различных вариантов применительно к конкретным задачам и условиям его назначения.

При этом рекомендуется учитывать следующее:

при ступенчатом или плавном регулировании без решения задач экономии электроэнергии скольжения электропривод с параметрическим регулированием может использоваться для улучшения условий пуска;

электропривод, регулируемый напряжением, можно использовать для улучшения условий пуска и регулирования частоты вращения без решения задач экономии электроэнергии скольжения;

каскадный электропривод может использоваться для регулирования частоты вращения с экономией энергии скольжения;

частотно-регулируемый электропривод может использоваться для экономичного регулирования частоты вращения асинхронных двигателей с короткозамкнутым ротором, а также синхронных двигателей (5.4.51).

Вопрос. Какие специальные электродвигатели следует применять в электроприводах, содержащих автономные инверторы тока с принудительной коммутацией или автономные инверторы напряжения с широтно-импульсной модуляцией, при отсутствии в них мер по ограничению коммутационных перенапряжений и высоких значениях крутизны фронтов напряжения, прикладывающегося к обмотке статора?

Ответ. Следует применять специальные электродвигатели с повышенной электрической прочностью изоляции обмотки статора. При применении в инверторах устройств ограничения перенапряжений или специальных фильтров могут использоваться стандартные электродвигатели (5.4.53).

При выборе номинальной мощности серийного электродвигателя необходимо учитывать возможность его дополнительного нагрева, вызванного высшими гармониками (5.4.54).

Вопрос. Какие трансформаторы и реакторы рекомендуется применять для электроприводов?

Ответ. Рекомендуется применять трансформаторы и линейные реакторы в «сухом» исполнении (5.4.55).

Вопрос. Какие мероприятия следует применять для обеспечения ЭМС электропривода?

Ответ. Следует применять индивидуально или в целесообразных сочетаниях, определяемых конкретными условиями, следующие мероприятия:

повышение пульсности преобразователя;

организация раздельного питания потребителей;

установка фильтров;

экранирование кабелей;

пространственное разделение технических средств, проводов и кабелей.

При этом рекомендуется:

все металлические части корпуса устройств соединять между собой через возможно большую площадь поверхности;

прокладывать контрольные и силовые кабели раздельно, с минимальным расстоянием между ними не менее 20 см;

подключать измерительные датчики и цепи управления экранированным контрольным кабелем;

отделять кабель сетевого питания электропривода от кабеля питания электродвигателя заземленными перегородками (5.4.56).

Вопрос. Каким условиям должно удовлетворять размещение электрооборудования регулируемых электроприводов?

Ответ. Должно удовлетворять общим требованиям, изложенным в главах 4.3, 5.1, 5.3 настоящих Правил, а также техническим условиям на конкретные установки (5.4.57).

Вопрос. Какие электрические связи рекомендуется обеспечивать при размещении электрооборудования регулируемых электроприводов напряжением до 1000 В?

Ответ. Рекомендуется обеспечивать по возможности короткие электрические связи (кабели):

между источником питания и преобразователем;

между преобразователем и электродвигателем.

При этом сечение и длину кабеля следует выбирать из условий потери напряжения в нем не более 5 %.

При размещении электрооборудования электроприводов напряжением выше 1000 В длина кабелей для электрических связей, как правило, не ограничивается (5.4.58).

Вопрос. Какие системы вентиляции, отопления и водоснабжения должны быть предусмотрены в закрытых помещениях в местах установки электроприводов?

Ответ. Должно быть предусмотрено, как правило, наличие общеобменной вентиляции, отопления, водоснабжения, общие требования к которым изложены в гл. 4.3. Правил (5.4.59).

Вопрос. Каковы требования Правил к обеспечению безопасности электроприводов?

Ответ. Электроприводы должны удовлетворять общим требованиям к электро– и пожаробезопасности, изложенным в главах 4.3, 5.3 Правил (5.4.60).

Шкафы преобразователей к НКУ, входящих в состав электроприводов, должны иметь зажим заземления и знак заземления. Число зажимов должно определяться конструкцией преобразователей и НКУ, требованиями стандартов и техническими условиями заводов-изготовителей (5.4.61).

Вопрос. Какие счетчики следует применять для учета активной и реактивной энергии в точке подключения электропривода?

Ответ. Следует применять счетчики, не дающие недопустимых погрешностей при измерениях активной и реактивной энергии в цепях с искаженными (несинусоидальными) токами и напряжениями (5.4.63).

Вопрос. На какие установки аккумуляторных батарей распространяется настоящая глава Правил?

Ответ. Распространяется на стационарные установки кислотных аккумуляторных батарей и не распространяется на установки аккумуляторных батарей специального назначения (5.5.1).

Вопрос. Какой аккумулятор называется закрытым?

Ответ. Закрытым называется аккумулятор, имеющий несъемную крышку с фильтр-пробкой или с пробкой рекомбинации (5.5.2).

Вопрос. Какой аккумулятор называется герметичным?

Ответ. Называется аккумулятор, в котором газы и электролит полностью удерживаются в течение всего срока службы и снабженный защитным устройством, предохраняющим его от разрушения при повышении давления (5.5.3).

Вопрос. В соответствии с какими требованиями производится выбор оборудования для аккумуляторных батарей?

Ответ. Выбор электронагревательных устройств, светильников, электродвигателей вентиляции и электропроводок для основных и вспомогательных помещений аккумуляторных батарей закрытого типа при напряжении заряда более 2,4 В на элемент, а также установка и монтаж указанного электрооборудования должны производиться в соответствии с требованиями для помещения класса В-1а (5.5.5).

Вопрос. Какую мощность и напряжение должно иметь зарядное устройство?

Ответ. Должно иметь мощность и напряжение, достаточные для заряда аккумуляторной батареи на 90 % номинальной емкости в течение не более 8 часов (5.5.6).

Вопрос. При каких значениях сопротивления изоляции должна действовать сигнализация об уровне изоляции?

Ответ. Должна действовать при значениях сопротивления изоляции одного из полюсов ниже 20 кОм в сети напряжением 220 В, 10 кОм – в сети 110 В, 5 кОм – в сети 48 В и 3 кОм – в сети 24 В (5.5.8).

Вопрос. Как должны присоединяться к сети выпрямительные установки, применяемые для заряда и подзаряда аккумуляторных батарей?

Ответ. Должны присоединяться со стороны переменного тока через разделительный трансформатор, не имеющий заземления вторичной обмотки (5.5.10).

Вопрос. Какое устройство должны иметь аккумуляторные установки, в которых применяется режим заряда батарей с напряжением не более 2,4 В на элемент?

Ответ. Должны иметь устройство, не допускающее самопроизвольного повышения напряжения до уровня выше 2,4 В на элемент (5.5.12).

Вопрос. Какую блокировку следует предусматривать для аккумуляторной батареи?

Ответ. Следует предусматривать блокировку, не допускающую проведения заряда батареи с напряжением более 2,4 В на элемент при отключенной вентиляции (5.5.13).

Вопрос. Какое освещение должно быть предусмотрено в помещении аккумуляторной батареи?

Ответ. Должно быть предусмотрено аварийное освещение (5.5.15).

Вопрос. Как должны устанавливаться аккумуляторы?

Ответ. Аккумуляторы должны устанавливаться таким образом, чтобы обеспечивалось их удобное обслуживание, для чего следует применять специальные стеллажи. Аккумуляторы могут устанавливаться в один ряд при одностороннем их обслуживании или в два ряда при двухстороннем, а также многоярусно. В случае применения сдвоенных сосудов они рассматриваются как один аккумулятор.

Допускается размещение герметичных аккумуляторных батарей в стальных шкафах (5.5.16).

Вопрос. Какими должны быть проходы для обслуживания аккумуляторных батарей?

Ответ. Должны быть шириной в свету между аккумуляторами не менее 0,8 м при одностороннем и двухстороннем расположении аккумуляторов (5.5.19).

Вопрос. Каким должно быть расстояние от аккумуляторов до отопительных приборов?

Ответ. Должно быть не менее 0,75 м. Это расстояние может быть уменьшено при условии установки тепловых экранов из несгораемых материалов, исключающих местный нагрев аккумуляторов (5.5.20).

Вопрос. Какими должны быть расстояния между открытыми токоведущими частями аккумуляторов, а также их ошиновкой, расположенной на доступной высоте?

Ответ. Должны быть не менее: 0,8 м – при напряжении от 72 В до 250 В в период нормальной работы (не заряда) и 1 м – при напряжении выше 250 В.

При установке аккумуляторов в два ряда без прохода между рядами напряжение между открытыми токоведущими частями соседних аккумуляторов разных рядов не должно превышать 72 В в период нормальной работы (не заряда).

Электрооборудование, а также места соединения шин и кабелей должны быть расположены на расстоянии не менее 0,3 м ниже самой низкой точки потолка (5.5.21).

Вопрос. Как выполняются ошиновка и соединения аккумуляторных батарей?

Ответ. Должны выполняться медными неизолированными шинами или одножильными кабелями с медными жилами с кислотостойкой изоляцией.

Места присоединения шин и кабелей к аккумуляторам должны предусматривать возможность обслуживания.

Электрические соединения от аккумуляторной батареи до распределительного щита постоянного тока должны выполняться одножильными медными кабелями или неизолированными шинами.

Все соединения между аккумуляторами должны выполняться соединителями с наконечниками с помощью болтовых соединений, поставляемых производителем в комплекте с аккумуляторами (5.5.22).

Вопрос. Как окрашиваются неизолированные проводники?

Ответ. Должны быть дважды окрашены кислостойкой, не содержащей спирта, краской по всей длине, за исключением мест соединения шин, присоединения к аккумуляторам и других соединений. Неокрашенные места должны быть смазаны техническим вазелином (5.5.23).

Вопрос. Как определяется расстояние между соседними проводниками?

Ответ. Определяется расчетом на динамическую стойкость.

Указанное расстояние, а также расстояние от шин до частей здания и других заземленных частей должно быть в свету не менее 0,05 м (5.5.24).

Вопрос. Как прокладываются шины?

Ответ. Должны прокладываться на изоляторах и закрепляться на них шинодержателями.

Расстояние между опорными точками шин определяется расчетом на динамическую стойкость, но должен быть не более 2 м. Изоляторы, их арматура, детали для крепления шин и поддерживающие конструкции должны быть электрически и механически стойкими против длительного воздействия паров электролита. Заземление поддерживающих конструкций не требуется (5.5.25).

Вопрос. Какой должна быть выводная плита из помещения аккумуляторной батареи?

Ответ. Должна быть стойкой против воздействия паров электролита. Рекомендуется применять плиты из пропитанного парафином асбестоцемента, эбонита и т. п. При установке плит в перекрытии плоскость плиты должна возвышаться над ним не менее чем на 100 мм (5.5.26).

Вопрос. В каких помещениях должны устанавливаться стационарные закрытые аккумуляторные батареи?

Ответ. Должны устанавливаться в специально предназначенных для них помещениях. Допускается установка в одном помещении нескольких кислотных батарей (5.5.27).

Помещение кислотной по обслуживанию аккумуляторов при отсутствии горючих веществ относится к категории Д (5.5.28).

Аккумуляторы закрытого типа, применяемые для обслуживания стационарных электроустановок, а также аккумуляторные батареи напряжением до 60 В общей емкостью не более 150 А-ч могут устанавливаться как в отдельном помещении с естественной вентиляцией, так и в общем производственном невзрыво– и непожароопасном помещении, в вентилируемых металлических шкафах с удалением воздуха из них вне данного помещения.

Аккумуляторы, работающие в режиме разряда или постоянного подзаряда, заряд которых производится вне места их установки, могут устанавливаться в металлических шкафах с жалюзи, без удаления воздуха вне данного помещения.

При соблюдении указанных условий категория помещения в отношении взрыво– и пожароопасности не изменяется (5.5.29).

Помещение стационарных герметичных батарей из свинцово-кислотных аккумуляторов с напряжением заряда более 2,4 В на элемент с устройством общеобменной вентиляции относится к категории Д.

Герметичные стационарные аккумуляторы могут размещаться совместно с электронным оборудованием в металлических шкафах, которые могут устанавливаться как отдельно, так и в общих рядах с другими устройствами. Вентиляция шкафов, в которых размещаются герметичные аккумуляторы, должна обеспечивать отсутствие взрывоопасной смеси. При этом вероятность возникновения пожара (взрыва) должна рассчитываться по ГОСТ 12.1.004 (5.5.30).

Вопрос. Каким должно быть помещение аккумуляторной батареи?

Ответ. Должно быть:

расположено возможно ближе к зарядным устройствам и распределительному щиту постоянного тока;

изолировано от попаданий в него пыли, испарений и газа, а также от проникновения воды через перекрытие;

легко доступно для обслуживающего персонала.

Помещение аккумуляторной батареи не следует размещать вблизи от источников вибрации, тряски и тепловых источников (5.5.31).

Вопрос. Как должен осуществляться вход в помещение аккумуляторной батареи при отнесении его к взрывоопасной категории?

Ответ. Должен осуществляться через тамбур-шлюз. Устройство входа из бытовых помещений не допускается.

Тамбур-шлюз должен иметь такие размеры, чтобы дверь из помещения аккумуляторной батареи в тамбур можно было открывать и закрывать при закрытой двери из тамбура в смежное помещение; площадь тамбура должна быть не менее 1,5 м².

Двери тамбура-шлюза должны открываться наружу и должны быть снабжены самозапирающимися замками, допускающими открывание их без ключа с внутренней стороны.

На дверях должны быть: надпись «Аккумуляторная» и знаки безопасности: «Запрещается пользоваться открытым огнем» и «Запрещается курить» (5.5.32).

Вопрос. Какая комната должна быть при помещениях аккумуляторных батарей?

Ответ. Должна быть отдельная комната площадью не менее 4 м² для хранения кислоты, сепараторов, принадлежностей для приготовления электролита (5.5.33).

Вопрос. Какими должны быть потолки помещений аккумуляторных батарей?

Ответ. Должны быть, как правило, горизонтальными и гладкими. Допускаются потолки с выступающими конструкциями или наклонные при условии выполнения требований п. 5.5.43 Правил. Применение подвесных потолков не допускается (5.5.34).

Вопрос. Какими должны быть полы помещений аккумуляторных батарей?

Ответ. Должны быть строго горизонтальными, на бетонном основании с кислостойким покрытием (керамические кислотоупорные плитки с заполнением швов кислостойким материалом или асфальт).

При установке аккумуляторов или стеллажей на асфальтовом покрытии должны быть применены опорные покрытия или площадки из прочного кислостойкого материала.

Внутри помещений аккумуляторной батареи и кислотной, а также у дверей этих помещений должен быть устроен плинтус из кислотостойкого материала (5.5.35).

Вопрос. Какие приспособления должны устанавливаться в помещениях аккумуляторных батарей с номинальным напряжением более 250 В в проходах для обслуживания?

Ответ. Должны устанавливаться деревянные решетки, изолирующие персонал от пола (5.5.38).

Вопрос. Какой системой вентиляции должны быть оборудованы помещения аккумуляторных батарей, в которых производится заряд аккумуляторов, при напряжении более 2,4 В на элемент?

Ответ. Должны быть оборудованы стационарной принудительной приточно-вытяжной вентиляцией, обеспечивающей в воздухе этих помещений содержание аэрозолей серной кислоты не более 1 мг/м³ и водорода в пределах взрывоопасной концентрации не более 0,4 % по объему.

Вытяжные системы должны быть сблокированы с работой зарядно-подзарядного агрегата таким образом, чтобы он не мог работать при отключении вентиляционных установок, а прекращение работы приточной вентиляции должно сигнализироваться на щит управления с постоянным пребыванием людей. Оборудование вытяжных установок независимо от категории помещения аккумуляторных батарей следует предусматривать во взрывозащищенном исполнении.

В помещениях кислотных следует предусматривать приточно-вытяжную вентиляцию, рассчитанную на пятикратный воздухообмен (5.3.39).

Вопрос. Какая система должна предусматриваться для вентиляции помещений всех стационарных аккумуляторных батарей?

Ответ. Должна предусматриваться естественная вытяжная вентиляция с отсосом воздуха из верхней зоны в объеме не менее однократного воздухообмена. В период постоянного подзаряда и заряда при напряжении не выше 2,4 В на элемент принудительная вентиляция может не включаться (5.5.42).

Вопрос. Какие помещения должна обслуживать вентиляционная система аккумуляторных батарей?

Ответ. Должна обслуживать только помещения аккумуляторных батарей и кислотных. Объединение этих систем с вентиляционными системами других помещений запрещается.

При применении принудительной вентиляции вытяжку воздуха следует предусматривать из верхней зоны для удаления водорода и из нижней зоны для удаления аэрозолей серной кислоты.

Расстояние от верхней кромки верхних вентиляционных отверстий до потолка должно быть не более 100 мм, а от нижней кромки нижних вентиляционных отверстий от пола – не более 300 мм.

Если потолок имеет выступающие конструкции более 100 мм или наклон, вытяжку воздуха следует предусматривать соответственно из каждого отсека или из верхней части пространства.

Допускается выполнять потолки с выступающими конструкциями, предусматривая при этом устройства для перетока воздуха из каждого отсека.

Приток воздуха предусматривать со стороны, противоположной вытяжке, при этом он не должен быть направлен непосредственно на поверхность электролита.

Прокладка вытяжных воздуховодов в каналах (под полом) не разрешается.

Прокладка металлических воздуховодов над аккумуляторами запрещается.

Применение переносных вентиляционных коробов в помещениях аккумуляторных не допускается.

Выброс воздуха должен производиться через трубы или шахты на высоту не менее 1,5 м от конька кровли с защитой их от попадания атмосферных осадков.

В тамбур-шлюзе должен быть обеспечен подпор воздуха (5.5.43).

Вопрос. Какой принимается температура воздуха в помещениях аккумуляторных батарей?

Ответ. Принимается не ниже +10 °C (5.5.44).

Вопрос. Как рекомендуется осуществлять отопление помещения аккумуляторной батареи?

Ответ. Рекомендуется осуществлять при помощи калориферного устройства, располагаемого вне этого помещения и подающего теплый воздух через вентиляционный канал. При применении электроподогрева должны быть приняты меры против заноса искр через канал.

При устройстве парового или водяного отопления оно должно выполняться в пределах помещения аккумуляторной батареи гладкими трубами, соединенными сваркой. Фланцевые соединения и установка вентилей запрещаются (5.5.45).

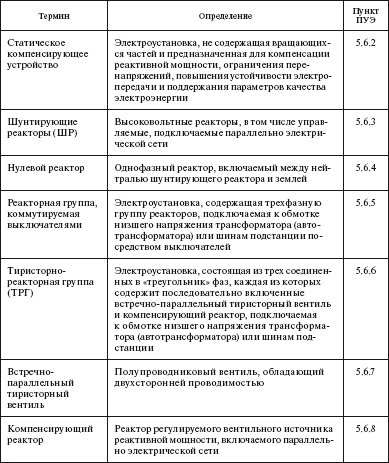

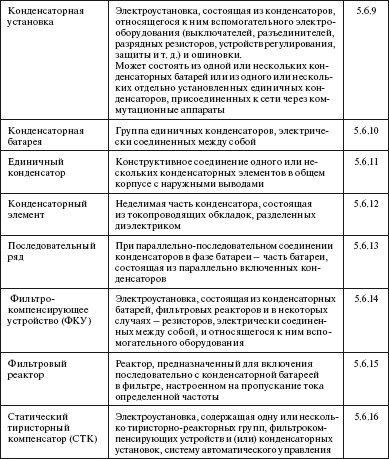

Окончание табл.

Вопрос. На какие компенсирующие устройства распространяется настоящая глава Правил?

Ответ. Распространяется на статические компенсирующие устройства в электроэнергетических системах и системах электроснабжения потребителей напряжением от 0,4 до 750 кВ, в том числе:

шунтирующие реакторы;

реакторные группы, коммутируемые выключателями; тиристорно-реакторные группы; конденсаторные установки; фильтрокомпенсирующие устройства; статические тиристорные компенсаторы.

Глава не распространяется на устройства продольной емкостной компенсации (5.6.1).

Вопрос. Из какого материала должны выполняться бетонные основания для установки компенсирующих и фильтровых реакторов без магнитной системы?

Ответ. Как правило, должны выполняться из неармированного бетона. Нижние металлические фланцы опорных изоляторов реакторов должны быть соединены с общим контуром заземления ПС. При этом не должны образовываться замкнутые контуры (5.6.22).

Вопрос. Исходя из каких условий рекомендуется производить распределение суммарной мощности ШР по ПС или линиям 110–750 кВ?

Ответ. Рекомендуется производить исходя из компенсации зарядной мощности половины длины примыкающих к ПС линий с учетом потребления реактивной мощности местной нагрузкой и с учетом ограничений по реактивной мощности генераторов электростанции, работающей на данные линии (5.6.23).

Вопрос. На каких ПС следует устанавливать ШР?

Ответ. Следует устанавливать на ПС напряжением 110–750 кВ. На промежуточных ПС рекомендуется выполнять присоединение ШР с возможностью их отключения для увеличения пропускной способности линии электропередачи (5.6.24).

Вопрос. Какое включение реакторов следует применять на линиях электропередачи 330–750 кВ для ограничения перенапряжений при аварийных коммутациях?

Ответ. Как правило, следует применять быстродействующее включение реакторов (5.6.25).

Вопрос. К каким линиям электропередачи рекомендуется подключать ШР?

Ответ. Рекомендуется подключать к линиям электропередачи напряжением 330–750 кВ для снижения внутренних перенапряжений при односторонних включениях и отключениях линии. Для гашения дуги в цикле ОАПВ в нейтраль ШР рекомендуется устанавливать нулевой реактор с параллельно подключаемыми ОПН и выключателем (5.6.26).

Вопрос. Какая автоматика должна быть предусмотрена в схеме управления ШР?

Ответ. Должна быть предусмотрена автоматика, обеспечивающая:

включение ШР защитой от повышения напряжения;

отключение ШР по условиям устойчивости электропередачи и при снижении напряжения;

включение и отключение ШР при действии РЗ линии (5.6.27).

Вопрос. Какие устройства должны быть подключены для защиты ШР от внутренних или грозовых перенапряжений?

Ответ. Параллельно ШР должны быть подключены ОПН. Выбор параметров, количества и схемы расстановки ОПН осуществляется исходя из условий подключения ШР к линии (5.6.29).

Вопрос. С какой целью допускается подключение к обмотке низшего напряжения трансформатора (автотрансформатора) нескольких реакторных групп?

Ответ. Допускается для обеспечения дискретного (ступенчатого) регулирования напряжения. Суммарная мощность реакторных групп и параллельно включенной нагрузки не должна превышать номинальную мощность обмотки низшего напряжения трансформатора (автотрансформатора) (5.6.30).

Вопрос. Что должна обеспечивать система управления реакторных групп?

Ответ. Должна обеспечивать коммутацию групп как вручную, так и автоматически от системы регулирования напряжения и реактивной мощности (5.6.33).

Вопрос. В каком виде рекомендуется выполнять компенсирующий реактор в фазе ТРГ?

Ответ. Рекомендуется выполнять в виде двух секций, между которыми включается встречно-параллельный тиристорный вентиль (5.6.34).

Вопрос. Как выполняется электрическая связь между компенсирующими реакторами и тиристорными вентилями?

Ответ. Рекомендуется выполнять с помощью шин. Допускается применение кабелей без металлической оболочки (5.6.35).

Вопрос. Какие реакторы должны применяться в качестве компенсирующих реакторов для ТРГ?

Ответ. Как правило, должны применяться реакторы без магнитной системы с естественным воздушным охлаждением. Допускается применение реакторов с магнитной системой с линейной характеристикой при токах до 2-кратного значения номинального тока (5.6.36).

Вопрос. На каком расстоянии от обмотки реактора должны находиться все замкнутые металлические контуры и металлоконструкции?

Ответ. При применении компенсирующих реакторов без магнитной системы должны находиться на расстоянии не менее диаметра обмотки.

Расстояния между осями реакторов соседних фаз должны быть не менее двух диаметров обмотки (5.6.37).

Вопрос. Что должен обеспечивать встречно-параллельный тиристорный вентиль?

Ответ. Должен обеспечивать работу ТРГ при кратковременном повышении напряжения в сети не более 130 % номинального значения. При превышении этого уровня должно обеспечиваться включение вентиля с углом управления 90 эл. град (5.6.39).

Вопрос. Для каких целей предназначаются тиристорные вентили с масляной системой охлаждения?

Ответ. Предназначаются для наружной установки; с водяной системой и принудительным воздушным охлаждением – для внутренней установки (5.6.40).

Вопрос. С помощью каких кабелей осуществляется передача сигналов управления от шкафа тиристорного вентиля до тиристорных вентилей?

Ответ. Осуществляется с помощью электрических кабелей и (или) ОК. Длина кабеля должна быть не более 50 м (5.6.46).

Вопрос. От каких систем должны питаться шкафы тиристорных вентилей и системы автоматического управления?

Ответ. Как правило, должны питаться от двух независимых систем СН ПС, не имеющих других потребителей, кроме устройств электронной автоматики (5.6.48).

Вопрос. Какому климатическому исполнению должны соответствовать шкафы тиристорных вентилей и системы автоматического управления, если это не оговорено в технических условиях?

Ответ. Должны соответствовать климатическому исполнению УХЛ категории размещения 4 по ГОСТ 15150-69 и ГОСТ 15543-70.

Температурный диапазон:

от +5 до +35 °C;

относительная влажность:

не более 80 % при 25 °C;

окружающая среда:

невзрывоопасная, не содержащая токопроводящеи пыли или химически активных газов, испарений и осадков в концентрациях, разрушающих изоляцию и металл;

содержание нетокопроводящей пыли в помещении не более 0,7 мг/м³ (5.6.52).

Вопрос. Через какие коммутационные аппараты присоединяются к сети конденсаторные установки?

Ответ. Как правило, присоединяются через отдельный коммутационный аппарат или через общий коммутационный аппарат вместе с силовым трансформатором, асинхронным двигателем или другим электроприемником (5.6.51).

Вопрос. Из каких конденсаторов могут собираться конденсаторные батареи на напряжение выше 10 кВ?

Ответ. Могут собираться из единичных конденсаторов путем их параллельно-последовательного соединения. Число последовательных рядов и число конденсаторов в ряду должно быть таким, чтобы при отключении одного из них из-за перегорания предохранителя напряжение на оставшихся конденсаторах не превышало допустимого значения (5.6.53).

Вопрос. Какое устройство должен иметь разъединитель конденсаторной батареи?

Ответ. Должен иметь сблокированные с ним заземляющие ножи со стороны батареи. Разъединители конденсаторной батареи должны быть также сблокированы с выключателем батареи (5.6.56).

Вопрос. Какие устройства должны иметь конденсаторные батареи?

Ответ. Должны иметь разрядные устройства. Единичные конденсаторы для конденсаторных батарей рекомендуется применять со встроенными разрядными резисторами. Допускается установка конденсаторов без встроенных разрядных резисторов, если на выводы единичного конденсатора или последовательного ряда конденсаторов постоянно подключено разрядное устройство. Разрядные устройства могут не устанавливаться на батареях напряжением до 1 кВ, если они присоединены к сети через трансформатор и между батареей и трансформатором отсутствуют коммутационные аппараты.

В качестве разрядных устройств могут применяться: ТН или устройства с активно-индуктивным сопротивлением – для конденсаторных установок напряжением выше 1 кВ; устройства с активным или активно-индуктивным сопротивлением – для конденсаторных установок напряжением до 1 кВ (5.6.57).

Вопрос. Какое длительное протекание тока должны допускать аппараты и токоведущие части в конденсаторной батарее?

Ответ. Должны допускать длительное протекание тока величиной 130 % номинального тока батареи (5.6.59).

Вопрос. Какие защитные приспособления должны иметь конденсаторные установки, размещенные в общем помещении?

Ответ. Должны иметь сетчатые ограждения или защитные кожухи. Должны быть также выполнены устройства, предотвращающие растекание пропитывающей жидкости по кабельным каналам и полу помещения при нарушении герметичности корпусов конденсаторов и обеспечивающие удаление паров жидкости из помещения (5.6.62).

Вопрос. Допускается ли установка в одном помещении с конденсаторами батареи относящегося к ним вспомогательного электрооборудования?

Ответ. Допускается, в т. ч. разрядных резисторов, разъединителей, выключателей и измерительных трансформаторов и устройств защиты от перенапряжений (5.6.63).

Вопрос. Каковы противопожарные требования при наружной установке конденсаторов, заполненных пропитывающей жидкостью?

Ответ. Должны устанавливаться согласно противопожарным требованиям группами мощностью не более 30 Мвар каждая. Расстояние в свету между группами одной конденсаторной установки должно быть не менее 4 м, а между группами разных конденсаторных установок – не менее 6 м (5.6.54).

Вопрос. Какими проводниками должны выполняться соединение выводов конденсаторов между собой и присоединение их к шинам?

Ответ. Должны выполняться гибкими перемычками с применением концевых или аппаратных вводов (5.6.69).

Вопрос. Как присоединяются ФКУ к сети?

Ответ. Как правило, присоединяются к сети через отдельный коммутационный аппарат (5.6.73).

Вопрос. По какой схеме выполняется ФКУ?

Ответ. Как правило, выполняется по схеме одночастотного или широкополосного фильтров. Состав и схемы ФКУ определяются расчетом с учетом нагрузки и схемы сети (5.6.74).

Вопрос. Допускается ли подключение к сети нескольких ФКУ с одной номинальной частотой настройки?

Ответ. Допускается при условии, что их фактические частоты настройки имеют одинаковые по знаку отклонения от номинального значения (5.6.76).

Вопрос. При каких условиях допускается отключение и включение отдельных ФКУ и (или) конденсаторных установок?

Ответ. Допускается, если в результате этого не возникают недопустимые перегрузки электрооборудования из-за резонансных явлений (5.6.77).

Вопрос. По какой схеме соединений выполняются ФКУ?

Ответ. Как правило, выполняются по схеме «звезда». При этом фильтровые реакторы устанавливаются со стороны сети (5.6.79).

Вопрос. Каковы предельные значения допустимых отклонений емкости конденсаторной батареи ФКУ?

Ответ. Не должны превышать ±5 % от номинального значения с учетом изменения емкости за нормативный срок службы и в зависимости от температуры (5.6.81).

Вопрос. Как рекомендуется выполнять электрическую связь между фильтровыми реакторами и конденсаторной батареей?

Ответ. Рекомендуется выполнять с помощью шин. Допускается применение кабелей связи без металлической оболочки (5.6.85).

Вопрос. Что должны обеспечивать СТК?

Ответ. Должны обеспечивать плавное быстродействующее регулирование напряжения и реактивной мощности с целью достижения требуемого качества энергии по напряжению в точках общего присоединения потребителей, а также повышения статической и динамической устойчивости энергосистемы (5.6.88).

Вопрос. К каким шинам подключаются СТК для электрических сетей напряжением до 110 кВ включительно?

Ответ. Как правило, подключаются непосредственно к шинам ПС, свыше 110 кВ – к обмоткам низшего напряжения трансформаторов (автотрансформаторов) (5.6.89).

Вопрос. Какие выключатели следует применять для коммутации ФКУ и конденсаторных установок СТК на шины напряжением 35 кВ и выше?

Ответ. Как правило, следует применять элегазовые выключатели (5.6.91).

Вопрос. Какие устройства РЗ должны быть предусмотрены для реакторных групп, коммутируемых выключателями?

Ответ. Должны быть предусмотрены устройства РЗ от следующих видов повреждений и ненормальных режимов работы:

многофазных замыканий на выводах реакторов;

однофазных замыканий на землю;

витковых замыканий в обмотках реакторов;

токов в обмотках реакторов, обусловленных перегрузкой;

понижения уровня масла и выделения газов в реакторах с масляной системой охлаждения (5.6.96).

Вопрос. Какие устройства РЗ должны быть предусмотрены для ТРГ?

Ответ. Должны быть предусмотрены устройства РЗ от следующих видов повреждений и ненормальных режимов работы:

многофазных замыканий на выводах компенсирующих реакторов;

однофазных замыканий на землю;

витковых замыканий в обмотках реакторов;

токов ветви ТРГ, обусловленных перегрузкой;

понижения уровня масла и выделения газов в компенсирующих реакторах с масляной системой охлаждения;

понижения напряжения СН питания шкафов управления тиристорных вентилей и системы автоматического управления (5.6.97).

Вопрос. На каких реакторах должна устанавливаться газовая защита от повреждений внутри бака и от понижения уровня масла?

Ответ. Должна устанавливаться на реакторах с масляной системой охлаждения мощностью 6,3 МВ·А и более (5.6.98).

Вопрос. Какие защиты должны иметь конденсаторные установки?

Ответ. Должны иметь защиту от токов КЗ, действующую на отключение без выдержки времени. Защита должна быть отстроена от токов включения установки и импульсов тока при перенапряжениях (5.6.99).

Конденсаторная установка, как правило, должна иметь защиту от повышения напряжения, отключающую ее при повышении действующего значения напряжения сверх допустимого с выдержкой времени. Повторное включение конденсаторной установки допускается при условии, что остаточное напряжение на ней не превышает 10 % номинального значения (5.6.100).

В случаях, когда возможна перегрузка конденсаторов токами высших гармоник, должна быть предусмотрена защита, отключающая конденсаторную установку с выдержкой времени при действующем значении тока единичных конденсаторов, превышающем 130 % номинального значения (5.6.101).

Для конденсаторной установки, имеющей две или более параллельные ветви, рекомендуется применять защиту, срабатывающую при нарушении равенства токов ветвей (5.6.102).

Вопрос. Какие защиты должны иметь ФКУ?

Ответ. Должны иметь устройства РЗ от следующих видов повреждений и ненормальных режимов работы:

многофазных замыканий на выводах реакторов и конденсаторных батарей;

однофазных замыканий на землю;

витковых замыканий в обмотках реакторов;

токов, обусловленных перегрузкой;

выхода конденсаторов из строя;

понижения уровня масла и выделения газов в фильтровых реакторах с масляной системой охлаждения (5.6.104).

Вопрос. Как должна действовать защита ФКУ от перегрузки?

Ответ. Должна действовать на отключение при действующем значении тока с учетом высших гармоник, равном 130 % номинального значения (5.6.105).

Вопрос. Что должна обеспечивать автоматика СТК?

Ответ. Должна обеспечивать поочередное подключение ФКУ к шинам ПС, начиная с фильтра низшей гармоники, а отключение – в обратном порядке (5.6.108).

Вопрос. Как выполняются измерения токов и напряжений в цепях статических компенсирующих устройств?

Ответ. Должны выполняться в соответствии с требованиями гл. 1.6 настоящих Правил (5.6.109).

Вопрос. Как учитывается реактивная мощность статического компенсирующего устройства?

Ответ. Должна учитываться в соответствии с требованиями гл. 1.5 настоящих Правил (5.6.110).
