Истребители Боровкова и Флорова

Совместное творчество – явление распространенное, встречается и в самолетостроении. Примером такого плодотворного сотрудничества можно назвать дуэт авиационных конструкторов Боровкова и Флорова, работавших в середине 30-х годов на Горьковском авиазаводе №21.

Алексей Андреевич Боровков прибыл в Горький в 1933 году. До этого он успел после окончания Ленинградского института путей сообщения два года поработать на московских авиазаводах. Практическая деятельность Ильи Флорентьевича Флорова началась также в 1931 г. После окончания Новочеркасского авиационного института по путевке Всесоюзного авиационного объединения (ВАО) его направили трудиться на Горьковский авиазавод.

Работать молодым инженерам первые годы пришлось в Чертежно-конструкторском отделе (ЧКО), который обслуживал нужды серийного производства. Выпускаемый в ту пору авиазаводом №21 истребитель И-5 являлся основным в советских ВВС, приходилось заниматься его улучшением и совершенствованием. В 1934 г. назрела острая необходимость построить на базе И-5 двухместный учебно-тренировочный истребитель. Проблема учебно-тренировочного истребителя была давно наболевшей. В частях и летных школах для обучения использовали двухместные Р-5, что, естественно, было явлением ненормальным. Управление ВВС, задавшись целью немедленно разрешить этот вопрос, в какой-то момент даже предлагало закупить у итальянцев двухместный истребитель «Фиат». Однако построить отечественный аппарат такого предназначения представлялось более целесообразным, поэтому попытать счастья предложили Горьковским инженерам. Для осуществления этой задачи на заводе была организована инициативная группа под руководством Б.В.Куприянова, тогда – ведущего инженера по сборке истребителей. В состав группы вошли А.А.Боровков и И.Ф.Флоров. Разрешение на переделку истребителя в двухместный вариант санкционировал лично Начальник ВВС Я.И.Алкснис.

Самолет был построен в течение месяца – уже 5 августа 1934 г. его успешно облетал заводской испытатель Павлушов. Учебно-тренировочный И-5 имел серийный номер 6211, что означало тип 6 авиазавода №21, первый экземпляр. После благополучного прохождения Государственных испытаний машина получила обозначение УТИ-1 и была предложена в серийное производство. Всего в Горьком выпустили порядка двадцати УТИ-1.

Первая самостоятельная работа инженеров ЧКО была замечена. Алкснис предложил заводскому коллективу спроектировать и построить полноценный самолет-истребитель в соответствии с тактико-техническим требованиями ВВС. Естественно, данное предложение не предполагало освобождения от основных обязанностей по обслуживанию серийного производства. Работу следовало вести в свободное время на общественных началах. Такой подход являлся в то время едва ли не повсеместным, и позволял выявить наиболее живучие и работоспособные кадры. Был этот принцип не так уж плох: в случае неудачи участники продолжали тянуть лямку «серийщиков», а успех сулил радужные перспективы, хорошо знакомые любому творческому человеку.

Коллектив единомышленников сформировался в начале 1935 г. Дуэт Алексея Боровкова и Ильи Флорова стал основным генератором идей. Задуманный самолет должен был обладать одновременно свойствами скоростных монопланов и маневренных бипланов. Для разрешения этих противоречивых требований окончательно остановились на схеме биплана со свободнонесущими крыльями, без традиционных стоек и расчалок. В качестве силовой установки использовали двигатель М-85 – двухрядную, четырнадцатицилиндровую звезду воздушного охлаждения, обладавшую номинальной мощностью 800 л. с. на высоте 3850 метров.

Самолет создавался явно под впечатлением И-16, внедрением которого занимались в Горьком со второй половины 1934 г. Касалось это, прежде всего, короткого бочкообразного фюзеляжа, но на этом сходство заканчивалось. Новыми и совершенно необычными являлись: смещенная максимально назад для улучшения обзора кабина пилота с задвижным козырьком, цельнометаллические крылья с гладкой обшивкой, очень чистые с точки зрения аэродинамики и имевшие размах всего 6,98 м. Конструктивно крылья были выполнены в виде жесткого кессона (в носке крыла), образованного обшивкой, подкрепленной внутренним гофром. Такая конструкция, впоследствии нашедшая множество приверженцев, в СССР использовалась впервые.

Фюзеляж самолета смешанной конструкции, центральная его часть, примыкавшая к двигателю – стальная сварная ферма, прикрываемая легкосъемными боковыми крышками; последнее должно было обеспечить максимальное удобство при техническом обслуживании. Хвостовая часть фюзеляжа – деревянный монокок, получаемый путем надевания деревянной «скорлупы» из шпона на легкий каркас. С освоением подобной конструкции трудностей не предполагалось, именно таким образом изготавливались в соседних цехах поликарповские «ишачки».

Шасси самолета неубирающееся, колеса и стойки снабжены обтекателями. Костыль также в обтекателе, причем нижняя его часть являлась фрагментом руля поворота и могла при обжатом амортизаторе перемещаться вверх.

Конечно, не все во внешнем облике и конструкции определилось сразу. Задуманный смело и необычно, истребитель рождался мучительно медленно. Через год, в начале 1936 г., в соответствии с правилами, построили полноразмерный макет самолета из дерева, который принимался комиссией из Москвы. Председатель комиссии, Начальник ВВС Яков Алкснис, после осмотра макета с удовлетворением написал мелом на крутобоком туловище – "Принял! Алкснис". После этой резолюции первая опытная машина пошла в производство. Создатели называли ее «семеркой», в официальных документах использовалось обозначение «Самолет №7211», что означало: тип 7 авиазавода №21, первый экземпляр.

Процесс рабочего проектирования, постройки и подготовки к летным испытаниям затянулся еще на год. Связано это было, прежде всего, с неуклонным нарастанием серийного производства И-16 и возросшими по этой причине нагрузками на техперсонал. Что касается «семерки», то изготавливалась она прямо-таки нелегально, через голову начальников цехов, по личной договоренности с мастерами, во внеурочное время и выходные дни.

В разгар работы, в дополнение к трудностям производственного характера, добавилось неожиданное препятствие, связанное с уменьшением интереса к истре- бителям-бипланам. ВВС делали ставку на скоростной моноплан И-16 и в 1935 г. даже добились прекращения постройки на московских авиазаводах истребителей И-15. Вполне возможно, что подобные настроения могли привести к полному прекращению работ по «7211», однако разгоревшаяся к концу 1936 г. война в Испании внесла свои коррективы. Там биплан И-15 неожиданно показал себя с наилучшей стороны, поэтому интерес к маневренным истребителям бипланной схемы в Советском Союзе возобновился. В конце 1936 г. от Николая Поликарпова требуют немедленных улучшений И-15 с целью возобновления его производства. Торопят и создателей «семерки», тем более, что самолет, в основном, готов.

На аэродром «7211» попал в марте 1937 г. 17-19 числа состоялись первые пробежки по весенней снежной каше. Летать решились только в мае, когда просох аэродром.

6 мая 1937 г. летчик-испытатель Л.М.Максимов совершил на «7211» первый пятнадцатиминутный полет в районе аэродрома. Все было нормально. В течение месяца шли предварительные испытания, в ходе которых опытная машина поднималась в воздух 22 раза. Главным результатом этих испытаний стало подтверждение рациональности выбранной схемы и работоспособности элементов конструкции. Особо отмечались летные качества: простота взлета и посадки, отличная поперечная устойчивость и управляемость на всех скоростях, что позволяло в дальнейшем доверять самолет летчикам средней квалификации. Отнесенная к хвосту кабина пилота не вызывала неприятных ощущений при выполнении фигур пилотажа (как думалось поначалу) и, одновременно, обеспечивала отличный обзор.


И.Ф.Фпоров и А.А.Боровков на авиазаводе №21. Горький, 1936 г.


По маневренности самолет действительно занимал промежуточное положение между И-15 и И-16: время виража на высоте 2000 м составило 14 е., скороподъемность на 5000 м – 4 мин 37 с. (для сравнения: И-15 забирался на эту высоту за 6 мин, И-16 – за 7 мин). Полученная на 4000 м максимальная скорость 416 км/час была признана недостаточной, тем более что конструкторы обещали 480-500 км/час. Однако считалось, что при более качественном изготовлении планера и тщательно подобранном воздушном винте заявленные значения вполне достижимы.

1 июня 1937 г. «семерку» облетал летчик НИИ ВВС П.М.Стефановский, который дал машине положительную оценку. Заинтересовался новым самолётом и прибывший из Испании Яков Смушкевич. Было решено в кратчайший срок провести госиспытания, самолет отправить в подмосковный город Щелково. Для перегонки на аэродром НИИ прибыл один из наиболее опытных испытателей – Эдгар Юганович Преман. 22 июня Преман поднял «7211» в первый ознакомительный полет. По роковой случайности этот 24-й полет опытной машины стал последним и закончился катастрофой. При уходе на второй круг неожиданно встал двигатель, высоты уже не было, и самолет врезался в железнодорожную насыпь. Эдгар Преман погиб.

Причину катастрофы скоро определили – засорился жиклер карбюратора. Такое, к сожалению, случалось и случается по сей день. Тем не менее, нашли виновных. Ими определили директора авиазавода №21 Мирошникова и главного конструктора моторного завода №29 в Запорожье А.С.Назарова, которых и арестовали. Ожидали неприятностей и Боровков с Флоровым, однако отчет по предварительным испытаниям «семерки» отправили в Москву.

Несмотря на заманчивые перспективы, которые имелись в отношении самолета «7211», сам факт катастрофы требовал взвешенного и осторожного решения его дальнейшей судьбы. Оценить необходимость продолжения работ было предложено ряду специалистов, в том числе Н.Н.Поликарпову, который достаточно критично оценил самолет молодых конструкторов, о чем свидетельствует заключение, направленное им 28 сентября 1937 г. на имя А.Н.Туполева (тогда – временно исполняющего должность Начальника 1-го Главного Управления НКОП). Вот основные его положения:

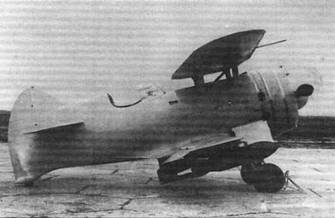

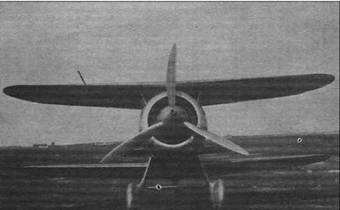

Самолёт «7211» на заводском аэродроме авиазавода №21 (г. Горький), май-июнь 1937 г.


1. "Самолет №7211 имел полетный вес 1745 кг при весе полной нагрузки 390 кг. Согласно расчетам полетный вес должен возрасти на 200-250 кг при установке полного комплекта оборудования (электро-, радио и т. д.). При этом предполагалось некоторое снижение веса за счет установки более легкого двигателя М-87, конечная цифра в этом варианте по расчетам авторов составляет 1800-1850 кг. Такое предположение необоснованно, полетный вес составит не менее 1935 кг."

2. "При испытаниях достигнут потолок 6880 м, однако при составлении отчета кривую достижения максимального потолка экстраполировали до значения 13000м. Использование ожидаемых показателей в отчете по практическим испытаниям вводит в заблуждение."

3. "Максимальная скорость получена значительно ниже расчетной (420 км/час вместо 490 км/час). Одна из причин – недостаточный КПД воздушного винта, который, при правильном подборе, наверняка не компенсировал бы это отставание." Поэтому Николаю Поликарпову представлялось сомнительным достижение заявленных значений максимальной скорости.

Кроме перечисленного, работы по «семерке» могли серьезным образом затормозить постройку опытного самолета Н.Н.Поликарпова «Иванов» и модифицированных И-16. Возможно, это и являлось главной причиной неприятия Поликарповым истребителя Боровкова и Флорова.

Тем не менее, до конца сентября было принято правительственное решение о выпуске на заводе №21 войсковой серии истребителей по типу «7211». В Горький эта важная бумага не попала, она странным образом где-то затерялась. Время было смутное, шла чреда арестов, в ноябре среди прочих арестовали Алксниса, главного инициатора постройки оригинального самолета. Возможно, именно поэтому Горьковские конструкторы решили лишний раз о себе не напоминать.

Продолжилась история спустя восемь месяцев после катастрофы опытной машины, когда Боровков и Флоров были вызваны в Москву на совещание работников авиапромышленности с участием представителей ВВС и правительства. При встрече с Начальником 1-го Главного Управления НКОП М. М. Кагановичем им было преложено построить по новым тактико- техническим требованиям три улучшенных самолета по типу «7211». В качестве силовой установки предлагалось использовать новые двигатели М-62, более легкие, чем М-85 и позволяющие получить приемлемые маневренные характеристики. В целях ускорения работ выделялся опытный цех авиазавода №21, сроки готовности трех машин определялись в сентябре, октябре и декабре 1938 г.

Казалось, все складывалось благоприятно. Тем более, что служебное положение обоих инженеров было далеко не рядовым. Алексей Боровков на тот момент являлся начальником заводского ЧКО (называемого иногда СКО – Серийный конструкторский отдел), Илья Флоров руководил группой конструкторов, подчинявшихся непосредственно Николаю Поликарпову, занимая, по сути, должность Главного конструктора завода.

В разгар работы, летом 1938 г., когда имелся значительный задел по деталям, оснастке и приспособлениям, Каганович направляет на должность Главного конструктора авиазавода №21 Михаила Пашинина. Пашинин в Горький прибыл не только руководить, но и строить истребитель своей конструкции. В этих условиях Боровкову и Флорову было предложено перебраться на авиазавод №207, расположенный в городе Долгопрудный под Москвой. С собой разрешили взять лишь 12 сотрудников. Завод №207, построенный в свое время с итальянской помощью для производства дирижаблей и известный как «Дирижаблестрой», переживал не лучшие времена. Строящийся здесь военный дирижабль ДП-16, предназначенный для ПВО Ленинграда, в производстве шел трудно, поэтому везде виделись заговоры и вредительство. С начала 1938 г. в Долгопрудном прокатилась волна арестов, забрали многих руководящих работников, в том числе директора Харькова. Новый директор Горин своих забот имел предостаточно, появления новоселов не желал и помогать им не собирался. Вплоть до апреля 1939 г. работа по истребителям Боровкова и Флорова не велась. Лишь явное свёртывание дирижаблестроительной программы и отказ от закладки новых воздушных исполинов как-то продвинули дело. Помогли и визиты на завод Смушкевича, старого поклонника самолета. Можно сказать, постройка возобновилась лишь со второй половины весны 1939 г. Шел пятый год этой эпопеи…





И-207/1 после переноса всасывающего патрубка карбюратора на верхнюю сторону капота (на стр. 10 – фото предыдущего варианта). 17 сентября 1939 г.


Строились первоначально две машины, обе под обозначением И-207, образованном из номера завода-изготовителя. Первая, оснащенная двигателем М-62, называлась «Изделие 7» №1 (И- 207/1), вторая, с двигателем М-63 – «Изделие 7» №2 (И-207/2). Оба самолета имели неубираемое шасси, от первого опытного экземпляра отличались более длинным фюзеляжем, неподвижным козырьком кабины пилота и множеством конструктивных улучшений. Авторы считали главным достоинством своего детища высокую технологичность и подготовленность к массовому производству. Они по-прежнему надеялись добиться постройки серии.

И-207/1 вывезли на аэродром в июне 1939 г. Его отличительной особенностью был капот двигателя с индивидуальными обтекателями крышек клапанных коробок и отсутствие лобовых жалюзи. 29 июня летчик Максимов совершил на нем первый полет. Совместные испытания с НИИ ВВС продолжались до конца лета. Кроме Максимова летал военный испытатель Стефановский. Ожидаемой максимальной скорости 490 км/час добиться не удалось, И-207/1 выдавал лишь 437 км/час на высоте 4750 м. По скорости самолет был сопоставим с поликарповской «Чайкой», с ней его и сравнивали. При том же двигателе М-62 И-207 оказался тяжелее на 213 кг, время его виража составляло 19-20 с. против 13-14 с. у И-153. Признавалось, что преимуществ перед маневренным истребителем Поликарпова самолет Боровкова и Флорова не имеет, в то время как И- 153 уже строится серийно. Тем не менее, отмечались положительные летные и эксплутационные свойства И-207, предполагалась малая серия, в процессе которой надеялись добиться снижения веса, установить убираемое шасси и увеличить максимальную скорость.

Прежде чем появился третий экземпляр И-207 с убирающимся шасси, производство второй машины было закончено, и в конце лета начались ее летные испытания. И-207/2 имел капот двигателя М-63 типа NACA с лобовым жалюзи, измененный козырек кабины пилота и увеличенный её вырез. Крылья были усилены путем установки обшивки толщиной 0,8 мм против 0,5 мм на И-207/1, перекомпонована топливная система и установлен протестированный бензобак. В целом этот самолет, называемый дублером, делался на случай неприятностей, способных произойти с первым образцом. Его испытания велись вплоть до 22 мая 1940 г., однако даже за столь приличный срок летные характеристики полностью не снимались. Связано это было с тем, что, несмотря на более мощный двигатель М-63, максимальная скорость этой машины оказалась меньше, чем у предыдущей, и интерес к ней быстро угас.





И-207/2 на аэродроме НИИ ВВС, 1939 или 1940 г.


Основные усилия были сосредоточены на аппарате «Изделие 8» №3, называемом также И-207/3. Этот самолет, законченный в ноябре 1939 г., имел оригинальное убирающееся шасси. На его испытаниях была получена максимальная скорость 486 км/час на высоте пять километров, время виража составило 17 с. Это уже было кое-что. В заключении по испытаниям И-207/3 говорилось, что самолет представляет интерес. Конструкторы, удовлетворенные этим небольшим успехом, работу по совершенствованию продолжают. Следующим этапом могла стать установка перспективных двигателей М-64 или М-65 и доведение максимальной скорости до 550 км/час. Указанные двигатели, однако, так и не появились, поэтому работа ведется под редукторный М-63Р (М-63АР) с удлиненным валом, позволяющим улучшить аэродинамику носовой части. Новый самолет обозначается как «Изделие 9» или просто «девятка». Чуть позже эта машина называлась И-207/4, иногда использовалось обозначение И-209.

Разработка «девятки» в основном была закончена к 1 мая 1940 г., однако построить ее оказалось совсем не просто. Истребитель И-207 был снят с плана опытных работ авиапромышленности на 1940 г. Финансирование прекратилось, рабочие переводились на другие участки, оснастку и часть оборудования ретивые начальники уже выбросили на улицу. Пришлось долго и настойчиво обращаться к руководству, в частности – к новому наркому Шахурину. В конце концов, разрешение было получено. Возможно, главным фактором, повлиявшим на такое решение, стала переориентация И-207 на выполнение задач пикирующего бомбардировщика.

Зимой 1939-40 гг., в ходе войны с Финляндией, в советских ВВС возникла острая необходимость в пикирующем бомбардировщике, способном разрушать долговременные оборонительные сооружения. Боевые действия показали, что пикировщики нужны, и как можно скорее. Пробовали приспособить для этой цели ДБ-3 и СБ, да не вполне удачно, и скоро от затеи отказались.

Одним из первых попытался срочно решить эту задачу конструктор подвесных самолетов Вахмистров. Он предложил вооружить подвешиваемые под бомбардировщик ТБ-3 истребители И-16 двумя бомбами ФАБ-250 и сбрасывать их с пикирования. Идея была поддержана руководством ВВС, и в течение 1940 г. на заводе N2207 была оборудована небольшая группа таких импровизированных пикировщиков. Естественно, появилась идея доработать подобным образом И-207, тем более, что, в отличие от И-16, он сам мог взлетать с полутонной фуза. В короткий срок И-207/3 оборудовали бомбодержателями для подвески двух ФАБ-250 под нижним крылом. Испытания велись в сентябре-октябре 1940 г. Отмечался вполне приемлемый взлет с двумя бомбами, время взлета составило 16 с. В полете самолет имел хорошую устойчивость и управляемость как с бомбами, так и без них. Пикировал устойчиво, техническая эксплуатация признавалась несложной. Новый пикировщик был продемонстрирован маршалу Ворошилову, который был в восторге, и обещал добиться решения о выпуске 200 И-207. Строить, однако, не стали – признавалась малая дальность самолета как бомбардировщика. А жаль, в первый период Великой Отечественной войны удаленность целей на 100-200 км являлась вполне нормальной.

Что касается И-207/4, то этот самолет был построен весной 1941 г., совершил несколько полетов, однако интерес к машине пропал окончательно и она не доводилась.

Судьба построенных машин сложилась следующим образом. И-207/2 использовался для продувок в аэродинамической трубе Т-104 ЦАГИ. И-207/3 некоторое время летал с аэродрома летно-испытательного института (ЛИИ) в Раменском, где его подломали. Позднее этот аппарат испытывался с прямо- точками Меркулова (об этом – дальше). Две первые опытные машины было предложено передать в аэроклуб МАИ. однако назначенный начальником ЛИИ М.М.Громов был против. По его мнению И-207 не совсем подходили для выполнения спортивных полетов. В результате, осенью 1940 г. замнаркома авиапромышленности А.С.Яковлев распорядился передать эти два самолета как натурные экспонаты в демонстрационный зал московского авиационного института. В период войны в МАИ принято было экспонаты разбирать и отправлять на переплавку. Так сказать, в помощь фронту. Подобным образом, очевидно, поступили и с опытными И-207.





И-207/3 с подвешенными бомбами ФАБ-250.


История оригинальных бипланов двух конструкторов имела продолжение. Развивая свои идеи, Боровков и Флоров предлагают в 1940 г. проект самолета «Изделие 10» (Самолет №10) с двигателем М-71. В новой разработке они прежде всего стремятся устранить те недостатки, которые удалось выявить при испытаниях И-207. Основой проекта стало желание создать высокоманевренный истребитель-биплан и одновременно доказать возможность получения на нем малых значений лобового сопротивления. Будучи подлинными рыцарями бипланной схемы, конструкторы отчаянно защищали свои идеи, основанные на предположении, что биплан имеет не меньшие возможности получения высоких полетных скоростей по сравнению с монопланом. Более того – они утверждали, что биплан имеет даже ряд бесспорных преимуществ. Он является более компактным и обеспечивает лучший обзор летчику. Меньшие величины корневых хорд крыльев дают возможность уменьшить длину фюзеляжа. Отсюда, как следствие, – уменьшение омываемой поверхности фюзеляжа, то есть уменьшение сопротивления трения.

Вообще, уменьшение длины фюзеляжа выгодно до определенного предела, после которого начинает возрастать доля сопротивления давления. Из продувок тел вращения уже было известно, что наивыгоднейшее удлинение фюзеляжа лежит в пределах значений 5-5,5 единиц. Удлинение фюзеляжей монопланов на самом деле получалось значительно больше, так как длина хвостовой части выбиралась, прежде всего, из соображений необходимой устойчивости и управляемости. Хотя увеличение площади крыльев для повышения маневренности вызывало на биплане и моноплане одинаковое относительное удлинение хвостовой части фюзеляжа, абсолютные значения увеличения сопротивления являлись более высокими именно для моноплана. Это означало, что при меньших площадях хвостового оперения в бипланной схеме можно было уложиться в выгодные значения удлинения фюзеляжа.

Бороться с чисто-бипланными недостатками – сопротивлением взаимоиндукции крыльев, сопротивлением, вызванным интерференцией стыков плоскостей и фюзеляжа, а также с многочисленными торчащими в потоке деталями крепления конструкторы решили путем использования тонких, узких крыльев, изогнутых в виде прямой и обратной «чайки». Предлагаемая схема не имела межкрыльевых стоек и расчалок, могла в достаточной степени обеспечить чистоту аэродинамики и достижение достаточно высоких показателей максимальной скорости. В варианте истребителя самолет №10, по расчетам, мог развивать скорость порядка 650 км/час, время виража составляло 14-16 сек.

Задавшись целью обеспечить своему биплану как можно большую полетную скорость, конструкторы обратились к использованию реактивных двигателей. Еще в июле 1939 г. конструктор Меркулов предложил применять на самолетах с поршневыми двигателями дополнительные прямоточные воздушно-реактивные двигатели. Такие двигатели не требовали специального топлива и питались тем же бензином, что и основной мотор. Они и название по аналогии получили -Дополнительный мотор (ДМ). Использовать ДМ предполагалось кратковременно для резкого увеличения скорости, например в воздушном бою. Первые испытания таких двигателей прошли в конце 1939 г. на самолете И-15бис. Результаты, в общем, были обнадеживающими, поэтому в 1940 г. Боровков и Флоров установили ДМ на И-207/3. Несколько полетов летчика Максимова прошли благополучно.

В «Изделии 10» конструкторы предусмотрели установку ДМ внутри фюзеляжа, за кабиной летчика. В обычном полете ДМ не мешал, но когда требовалось резко увеличить скорость – например, догнать противника, открывались прикрывающие створки и двигатель включался. Расчетная скорость составляла 840 км/час.

Самолет №10 предполагался в трех вариантах:

– скоростной маневренный истребитель;

– истребитель сопровождения;

– пикирующий бомбардировщик.

Стрелковое вооружение предполагалось в виде легкосъемных установок. Первоначальный вариант – 2 ШКАС, 1 БС – можно было легко снять и в полевых условиях заменить двумя пушками калибра 23 мм.

К дополнительным нововведениям стоит отнести шасси с носовой стойкой. Несомненным катализатором использования этой новой схемы шасси следует назвать исследовательские работы ЦАГИ и испытания, проведенные на самолете СБ. Сразу несколько проектов перспективных самолетов имели в 1940 г шасси с носовой стойкой. Что касается «10», то здесь выбранное решение было продиктовано необходимостью – хвостовая часть была занята ДМ.

Следом за проектом №10 появился следующий – «Изделие 11» (Самолет №11). В нем вернулись к схеме шасси с хвостовым колесом. Решение было связано с предполагаемой установкой не одного, а двух ДМ – в боковых выемках фюзеляжа. В пространстве между реактивными двигателями нашлось место для установки костыльного колеса.

В проекте №11 Боровков и Флоров оставили своему биплану роль только маневренного истребителя, подчинив все изменения проблеме уменьшения веса. Проект датируется осенью 1940 г.


Расчетные данные и характеристики проектов №10 и №11

Самолет №1> Самолет №11

Двигатель М-71 М-71

Номинальной мощностью

на высоте 5000м 1700 л. с. 1700 л. с.

взлетной 2000 л. с. 2000 л. с.

Размах крыльев 9,5 м 8,5 м

Длина 8.350 м 7,850 м

Площадь крыльев 24 м: 22 м:

Полетный вес 3500 кг 3250 кг

Нагрузка на крыло 146 кг/м' 148 кг/м;

Время набора высоты 8000 м

(с использованием ДМ) 8 мин 6-7 мин

Дальность 800 км 800 км

Максимальная скорость 750-800 км/час 750-800 км/час


Понимания своей любви к двукрылым истребителям, конструкторы, однако не нашли. Сказывалось отрицательное отношение в руководстве авиапромышленности и ВВС к бипланам всех видов. Уже никто не верил в возможность реанимации «крылатых этажерок». Александр Яковлев при личной встрече открыто заявил о невозможности включения новых предложений Боровкова и Флорова в план будущих работ наркомата.

В этих условиях конструкторы делают еще одну попытку перспективной разработки. Как обычно, весьма оригинальную. Основная ставка делается на прямоточки Меркулова, с помощью которых представлялось возможным добиться значительного увеличения максимальной скорости, скороподъемности и потолка. Так в конце 1940 г. была начата разработка самолета с комбинированной силовой установкой, состоящей из поршневого двигателя М-71 и двух воздушно-реактивных ДМ. Эскизный проект, получивший условное обозначение «Д», был закончен в начале 1941 г. В короткий срок проект был одобрен экспертным советом НКАП, перспективную разработку решено было продолжать. Нужно отметить, что авторами было рассмотрено большое количество вариантов и схем, прежде чем они остановили свой выбор на одной из них. Наиболее целесообразной признали схему одномоторного двухбалочного моноплана с толкающим воздушным винтом, балки-фюзеляжи при этом являлись корпусами реактивных двигателей. Проект «Д» представлялся как перспективный истреби- тель-перехватчик с мощным наступательным пушечным вооружением. Задуманный самолет воплощал в себе все достижения аэродинамики предвоенного периода. Вытянутый как пуля фюзеляж, ламинарный профиль стреловидного крыла, мощнейший двигатель М-71 (его мощность 2000 л. с. развивалась тогда только на бумаге) в сочетании с ДМ – все эти факторы должны были, по замыслу разработчиков, позволить новому истребителю разгоняться до фантастической по тем временам скорости – 850 км/час. Весной 1941 г. был закончен аэродинамический и весовой расчет проекта «Д». Полным ходом шли конструктивные проработки и увязки элементов планера самолета. Большинство задумок нигде ранее не встречались, поэтому поломать голову было над чем. Компоновка с толкающим винтом хотя и позволяла улучшить обтекание фюзеляжа (устранение обдувки фюзеляжа потоком от воздушного винта позволяло затянуть ламинарный характер обтекания поверхности и улучшить тем самым аэродинамику), однако являлась не вполне удачной с точки зрения аварийного покидания. Пилот, оставляя в воздухе кабину, непременно попадал во вращающийся воздушный винт. Катапульты тогда еще не были известны, поэтому конструкторам пришлось самим «изобретать велосипед». Поначалу планировалось установить сбрасываемый люк, затем решили установить откидывающийся вниз-назад фрагмент пола с «проваливающимся» креслом пилота. Задуманная схема должна была обеспечить покидание самолета вне зоны вращения воздушного винта.

Носовая часть фюзеляжа для удобства технического обслуживания и ремонта могла сдвигаться вперед по специальным направляющим. Это оригинальное решение позволяло отказаться от эксплуатационных лючков и обеспечить чистоту поверхности носовой части. Тонкое стреловидное крыло, предназначенное для высоких скоростей, требовало применения мощной посадочной механизации, способной довести посадочную скорость до приемлемых значений. Используемый в крыле ламинарный профиль не позволял, в свою очередь, этой механизацией увлекаться, так как характеристики его при установке предкрылков и различных щитков резко ухудшались. Одним словом – проблемы, проблемы, проблемы…


Испытание натурного И-207 в аэродинамической трубе Т-104 (ЦАГИ). 1940 г.



Буксировка фюзеляжа и перевозка крыльев И-207/2 при перевозке с завода №207 на аэродром НИИ ВВС (предположительно, аэродром Монино).



Авария И-207/3 на аэродроме ЛИИ 27 марта 1941 г. (лётчик П.М.Попепьнушенко); шасси сложилось из-за износа замка выпущенного положения. По окончании испытаний машину предполагалось передать в аэроклуб МАИ, где вплоть до июня 1941 г. успешно эксплуатировались такие экзотические машины, как истребители И-14



Процесс подвески бомбы на И-207/3 с помощью ручной лебёдки 14 или 15 октября 1940 г. Слева, предположительно, А. А. Боровков.



Бомба ФАБ-250 и балочный бомбодержатель под крылом И-207/3.





Самолет «4302» на испытаниях. 1947 г.


Схема самолета «4302».


Взлетная тележка самолета «4302».


Довести проект самолета «Д» до воплощения в металл конструкторам-соратникам не удалось. Начавшаяся война в корне изменила отношение к перспективным разработкам – теперь стало не до них. В июле 1941 г. ОКБ-207 было расформировано, часть конструкторов вернулась на серийный авиазавод в Горьком, небольшая группа сотрудников во главе с Боровковым и Флоровым перешла в ОКБ- 293 Виктора Болховитинова. Здесь пришлось принимать участие в создании ракетного самолета БИ.

В 1943 г. Алексей Боровков возвращается на авиазавод №21, а в конце 1944 г. переходит в самолетный сектор НИИ-1 в Москве.

В феврале 1945 г. Боровков в составе комиссии авиаспециалистов, возглавляемой генералом П.И.Федоровым, был откомандирован в прифронтовую полосу для осмотра останков сбитых немецких реактивных самолетов. Под Киевом самолет комиссии потерпел катастрофу. Экипаж и все пассажиры, среди которых находился Алексей Андреевич Боровков, погибли.

Илья Флоров в июле 1944 г. назначается начальником самолетного сектора №43 НИИ-1. Здесь под его руководством был спроектирован, построен и испытан экспериментальный самолет с ЖРД, рассчитанный на установку двигателей А.М.Исаева (самолет №4302) или двигателей Л.С.Душкина (самолет №4303). Самолеты эти предназначались для исследования различных ЖРД в области трансзвуковых скоростей на больших высотах полета. Работы продолжались до 1948 г., вплоть до закрытия самолетного сектора НИИ-1.

До летных испытаний доводился лишь самолет «4302». Полеты проводились в 1947 г., всего выполнили 20 полетов, из них 19 – в варианте планера. Дальнейшего развития эта тема не получила, так как достижение высоких скоростей уже было возможно на самолетах с турбореактивными двигателями.

Самолет «4302» представлял собой одноместный экспериментальный цельнометаллический моноплан. Крыло прямое, постоянного сечения по размаху, без поперечного V. Для улучшения поперечной устойчивости и с целью уменьшения демпфирующего крена концевые части крыла (ласты) отогнуты вниз на 45°. Профиль крыла ЦАГИ 13145, ламинарный, толщиной 13%.

Фюзеляж сигарообразной формы, круглого поперечного сечения, максимальным диаметром 1150 мм. В носовой части снизу установлен буксировочный замок для безмоторного взлета на буксире.

Горизонтальное оперение свободнонесущее, на нем установлены круглые шайбы, дополняющие вертикальное оперение. Киль конструктивно составляет одно целое с фюзеляжем. Обшивка всех рулей и элеронов металлическая.

Шасси «4302» – наиболее сложное устройство самолета. Для первых полетов использовалось временное неубирающееся шасси (трехстержневая пирамида) с колесами от самолета Ла-5. В дальнейшем «4302» оборудовали посадочной лыжей, хвостовой пяткой и сбрасываемой тележкой.

Посадочная лыжа дюралевая, клепаная, с наружным кожухом из нержавеющей стали. В средний профиль лыжи вклепаны два гнезда для штырей тележки. Трехколесная взлетная тележка сварена из двух стальных взаимоперпендикулярных труб. Основные колеса 650x200 мм, снабжены двухкамерными дисковыми тормозами. Передние сдвоенные колеса 400x150 мм оборудованы гидравлическим демпфером «Шимми». Сцепление тележки с лыжей осуществлялось при помощи запорных крюков. Для уменьшения пробега тележки по земле после сброса на ней была смонтирована тормозная система, срабатывающая после открытия крюков. Сброс тележки осуществлялся одновременно с движением уборки посадочной лыжи (поджатием ее к фюзеляжу). Лыжа снабжена гидроамортизатором.

В дальнейшем Флоров продолжил работы по исследованию перспектив летательных аппаратов с реактивными двигателями разных типов. До последних лет жизни Илья Флорентьевич Флоров занимался исследованиями в области перспектив развития авиации.


Сравнительная таблица летных и технических характеристик бипланов типа И-207:

Проект «Д». 1941г. Основные расчетные данные и характеристики.

Размах крыла……………………………….. 14,5 м

Длина (в линии полета)……………….. 11,67 м

Площадь крыла…………………………….. 30,0 м²

Полетный вес (макс.)…………………… 6000 кг

Скорость у земли………………………. 530 км/час

Скорость макс, без применения ДМ на высоте 6150 м 660 км/час

Основные данные «4302»

Размах крыла……………………………… 6,932 м

Длина самолета…………………………… 7,127 м

Высота (на стоянке)……………………. 2,750 м

Высота (в линии полета)…………….. 3,255 м

Площадь крыла……………………………. 8,85 м²


Хвостовая часть фюзеляжа на стапелях.


Центральная ферма фюзеляжа с моторамой.


Амортизационная стойка костыля при открытом обтекателе.


Схема установки костыля.


Установка костыля без обтекателя.


Обтекатель колеса шасси со снятым щитком для просмотра узла.


Приборная доска.


Стабилизатор с каркасом руля высоты.


Установка маслорадиатора.


Юбка капота.


Установка оружия.


Огневая труба левого нижнего пулемета И-207/1. Видны срезаные крепежные болты.


Верхние пулеметы.


Прицеп и козырёк кабины пилота И-207/1.


Винтомоторная группа И-207/4.


Стойки шасси в выпущенном положении.


Кинематическая схема уборки шасси.


Створки шасси.


Кабина пилота И-207/4.


Стойки шасси в убранном положении.


Самолет N97211.


Истребитель И-207/1.


Истребитель И-207/2.


И-207/3 с бомбами ФАБ-250.


Последний представитель семейства – И-207/4.



Проект самолета «11» (1940 г.).


Проект перехватчика «Д» (1941 г.).


Экспериментальный ракетоплан «4302» (1947г.).
