ТЕХНИЧЕСКОЕ ОПИСАНИЕ ВЕРТОЛЕТА Ми-28НЭ

Вертолет выполнен по классической одновинтовой схеме с неубирающимся шасси и вспомогательным крылом с узлами крепления боевой нагрузки.

Фюзеляж Ми-28НЭ – полумонокок смешанной конструкции, изготовлен преимущественно из алюминиевых сплавов и композиционных материалов с применением клепаных и клеесварных соединений. Технологически он делится на носовую и центральную части, килевую и хвостовую балки.

В носовой части находятся две бронированные, разделенные бронеперегородкой кабины штурмана- оператора (впереди)и пилота (сзади). Бронезащита включает титановую броню и керамические плитки, наклеенные на каркас носовой части фюзеляжа, и силикатные бронестекла, выдерживающие попадание бронебойно-зажигательных пуль калибра 12,7 мм и снарядов калибра 23 мм. Дверь штурмана находится на левом борту, летчика – на правом. Двери оборудованы механизмами аварийного сброса. При аварийном покидании вертолета под дверями надуваются специальные трапы, предохраняющие экипаж от удара о шасси.

Спереди под носовой частью фюзеляжа расположена стабилизированная платформа комбинированной обзорно-прицельной станции КОПС и артиллерийская установка.


Второй опытный экземпляр Ми-28Н (ОП-2) в полете


Кабина оператора бортового вооружения


Кабина пилота


Хвостовой винт и килевая балка


Носовая часть Ми-28Н


Под полом кабины летчика размещены блоки электрооборудования, прицельного и пилотажно-навигационного комплекса.

В хвостовой балке находится задний отсек радиооборудования, свободный объем которого позволяет перевозить аэродромное оборудование, необходимое при передислокации вертолета, или транспортировать в особых случаях до трех человек. Доступ в отсек осуществляется через люк и откидной трап с левого борта. Нижнее расположение хвостовой балки исключило возможность соударения с ней лопастей несущего винта.

На килевой балке расположены хвостовой винт и управляемый стабилизатор в виде одной консоли.

Внутри килевой и хвостовой балок размещена тросовая проводка управления рулевым винтом и стабилизатором.

Крыло вертолета размахом 4,88 м – свободнонесущее с четырьмя пилонами, предназначенными для подвески ракетного, стрелково-пушечного, бомбового и прочего вооружения, дополнительных топливных баков и контейнеров КМГУ-2. На торцах крыла размещаются устройства для создания пассивных помех. Крыло кессонной конструкции изготовлено из алюминиевых сплавов, за исключением носка и хвостовой части, выполненных из композиционного материала.

Шасси – трехопорное неубирающееся. Основные стойки оснащены тормозными колесами размером 720x320 мм. Колея шасси – 2,29 м, база – 11,0 м. Задняя опора укомплектована колесом размером 480x200 мм. В конструкцию опор шасси включены гидропневматические амортизаторы с дополнительным (аварийным) ходом.

Система спасения экипажа обеспечивает снижение перегрузок при ударе до физиологически переносимого уровня. Она включает энергопоглощающие кресла с повышенным ходом амортизации до 30 см и системой притяга привязных ремней к креслам летчика и штурмана, допускающие аварийную посадку с вертикальными скоростями до 12 м/с. Система спасения приводится в действие вручную, но если по каким-то причинам летчик не сможет этого сделать, то благодаря соответствующим датчикам срабатывает автоматика. На больших высотах экипаж может покинуть вертолет с парашютом, предварительно отстрелив крыло.


Компоновочная схема боевого вертолета Ми-28Н

1-хвостовой редуктор; 2-проблесковый маяк; 3-стабилизатор; 4-угловой редуктор; 5-вал трансмиссии; 6-антенна системы связи; 7-антенна системы спутниковой навигации; 8-антенна системы связи; 9-контейнер с устройством создания помех; 10-экранно-выхлопное устройство; 11-крыло; 12-ВСУ АИ-9В; 13- ТВД ТВЗ-117ВМА; 14-воздушный фильтр; 15-надвтулочная РЛС НО-25; 16-главный редуктор; 17-дверь кабины пилота (открыта); 18-пневматический трап для аварийного покидания кабины; 19-лопасть несущего винта; 20-кресло пилота; 21-индикатор на лобовом стекле; 22-кресло оператора; 23-отсек радиоэлектронного оборудования; 24-выдвижная фара; 25-трубка ПВД; 26-датчики угла атаки и скольжения; 27-трубка ПВД; 28-обтекатель антенны системы наведения УР; 29-тепловизионная система; 30-гиростабилизированная платформа; 31-пушечная установка НППУ-28Н; 32-подножка; 33-основная опора шасси; 34-топливный бак; 35-ПТУР «Атака»; 36-НАР С-8 с различными боеголовками; 37, 38-блок НАР Б8В-20; 39-пусковые установки УР «воздух-воздух» «Игла»; 40-пакет транспортно-пусковых контейнеров ПТУР «Атака»; 41-транспортно-пусковой контейнер ПТУР «Атака»; 42-НАР С-13 с разными боеголовками; 43-блок НАР Б-13Л; 44-хвостовая опора шасси; 45-рулевой винт


Задняя часть силовой установки с экранно-выхлопными устройствами


Основные данные двигателей, предназначенных для вертолета Ми-28НЭ
  ТВЗ-117ВМА ТВЗ-117В 1* серии 02 ТВЗ-117ВМА 2* серии 02 ВК-2500 4*
Мощность, л.с.:
взлетная 2200 2400 2200 2400
на чрезвычайном режиме 2800 2400 2700
Удельный расход топлива, кг/л.с. ч 3* 0,215 0,213 — 0,22 0,215 0,21
Сухая масса, кг 293,76 295 295 300

Примечание.

1*. По данным ОАО «Мотор Сич».

2* . По данным Завода им. В.Я. Климова.

3* . На взлетном режиме.

4* . Третий вариант настройки.


Установка НППУ-28 с пушкой 2А42


Кроме этого предусмотрены конструктивные меры, исключающие соприкосновение членов экипажа в момент удара с органами управления и элементами интерьера кабин, а также снижающие вероятность взрыва, пожара и существенной деформации кабины, исключающей самостоятельное ее покидание на земле.

В силовую установку входят два турбовальных двигателя ТВЗ-117ВМА производства ОАО «Мотор Сич» (Украина). Система управления двигателя позволяет настраивать взлетную мощность в диапазоне от 2000 до 2500 л.с. (в зависимости от типа вертолета), мощность на чрезвычайном режиме для всех модификаций двигателя – 2800 л.с. Впрыск воды обеспечивает устойчивую работу двигателей при пусках неуправляемых ракет. Силовая установка комплектуется пылезащитными фильтрами и экранно-выхлопными устройствами. Благодаря повышенным характеристикам ТВЗ-117В серии 02 возрастают скорость и потолок (почти на 1000 м), грузоподъемность – более чем на 1000 кг, улучшается маневренность вертолета. В дальнейшем предполагается замена двигателей на ВК-2500, разработанный в ОАО «Климов» на базе ТВЗ-117ВМА.

В подкапотном пространстве редукторного отсека, над потолочной панелью центральной части фюзеляжа вертолета, расположены вентилятор и маслорадиатор. В качестве вспомогательной силовой установки, используемой как источник сжатого воздуха, необходимого для запуска ТВЗ-117ВМА, применяется двигатель ТА-14 (на опытных образцах стоял АИ-9В мощностью 3 кВт, сухая масса 70 кг).

Топливная система Ми-28 состоит из двух независимых систем для питания каждого двигателя с автоматической перекрестной подачей горючего. Три бака (два расходных, по одному на каждый двигатель, и один – общий), объемом около 1900 л размещены в протектированном контейнере под полом центральной части фюзеляжа. По мере опорожнения они заполняются пенополиуретаном, предохраняющим их от взрыва. Для полета на предельную дальность допускается подвеска дополнительных топливных баков.

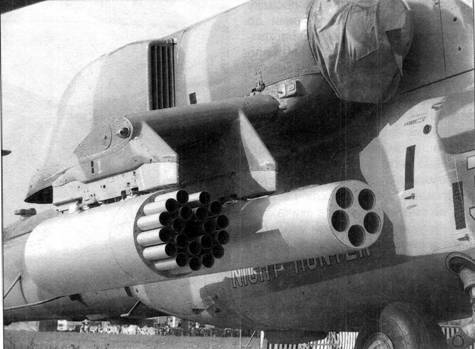

На пилонах под крылом подвешены: слева – блок Б8В-20 с НАР С-8, справа – блок Б-13Л с НАР С-13


Варианты размещения вооружения Ми-28Н:

1 -установка НППУ-28 с пушкой 2А42, боезапас 250 патронов; 2-16 ПТУР «Атака» и два блока Б8В-20; 3-восемь УР «Игла»; 4-восемь ПТУР «Атака» и два бака ПТБ-460; 5-четыре блока Б8В-20; 6-четыре блока Б-13Л; 7-два контейнера УПК-23-250 с 23-мм пушками ГШ-23Л; 8-два бака ПТБ-460


Несущий винт – пятилопастный, диаметром 17,2 м, рулевой – четырехлопастной диаметром 3,84 м, выполненный по Х-образной схеме. Лопасти несущего и рулевого винтов – прямоугольные, с хордой 0,67 м и стреловидными законцовками. Лопасти изготовлены из полимерного композиционного материала, конструктивно лопасть представляет собой носовую часть, к которой крепятся хвостовые отсеки, также выполненные из полимерных композиционных материалов с сотовым заполнителем. Скорость вращения несущего винта 242 об/мин, окружная скорость концов лопастей 216 м/с. Лопасти несущего винта выдерживают без разрушения попадание снарядов калибра 20 – 23 мм.

Главный редуктор, вентилятор, вспомогательная силовая установка и прочие агрегаты крепятся на потолочной панели центральной части фюзеляжа. Мощность с двигателей передается на несущий винт через редукторы: два угловых УР-28 и главный ВР-29. Кроме этого, от главного редуктора осуществляется привод двух электрогенераторов переменного тока напряжением 208 В.

Втулка несущего винта представляет собой титановый корпус с пятью вынесенными сферическими эластомерными шарнирами. В подвижных соединениях втулки широко использованы металлофторопластовые и тканевые подшипники, не требующие постоянной смазки. Эластомерная втулка не только позволила снизить трудозатраты на обслуживание вертолета, но и обеспечила повышение маневренности и управляемости машины.


Подвеска пакета транспортно-пусковых контейнеров ПТУР и блока Б-13Л


Транспортно-пусковые контейнеры ракет «воздух – воздух» и сами ракеты


Рулевой винт – диаметром 3,84 м, его лопасти установлены под углами 45° и 135° по отношению друг к другу для снижения уровня шума. Лопасти прямоугольной формы в плане с хордой 0,24 м. Конструктивно рулевой винт выполнен из двух модулей, связанных эластомерным подшипником. Лопасти несущего и рулевого винтов оснащены электротепловой противообледенительной системой.

Система управления вертолетом – механическая, с четырьмя комбинированными рулевыми приводами, установленными на главном редукторе и выполняющими функции гидроусилителей и рулевых машин автопилота. Управление стабилизатором кинематически связано с ручкой общего шага несущего винта.

Гидравлическая система Ми-28 состоит из двух независимых систем, предназначенных для питания комбинированных рулевых приводов управления вертолетом и гидродемпфера в системе путевого управления.

В состав оборудования вертолета входят также пневматическая система и устройство кондиционирования воздуха, а также кислородное оборудование.

На Ми-28НЭ установлен комплект приборного оборудования, позволяющий пилотировать вертолет и решать задачи аэронавигации в любое время суток и в любых метеорологических условиях. Бортовое радиоэлектронное и приборное оборудование включает аппаратуру радиокомандной линии наведения ПТУР с антенной, расположенной под радиопрозрачным обтекателем в носовой части фюзеляжа. Под ним находится гиростабилизированная комбинированная обзорно-прицельная станция (КОПС) оператора с оптическим, инфракрасным и телевизионным каналами наблюдения и управления ракетным оружием. КОПС имеет широкие и узкие прямые оптические поля зрения (3- и 13-кратного увеличения). В состав КОПС также входят лазерный дальномер- целеуказатель и телевизионная и инфракрасная станции летчика. На борту имеются системы управления и индикации, цветные многофункциональные жидкокристаллические индикаторы, пилотажно-навигационное оборудование и средства связи.

Важнейшим элементом, допускающим круглосуточное и всепогодное применение вертолета, является надвтулочная РЛС кругового обзора НО-25, работающая в миллиметровом диапазоне. Эта станция позволяет обнаруживать воздушные цели на удалении свыше 20 км, а также наземные препятствия, обеспечивая полет в режиме автоматического огибания рельефа местности.

Предусмотрено использование экипажем очков ночного видения. Приборное оснащение кабины летчика включает индикатор на лобовом стекле (ИЛС) и нашлемный прицел для наведения пушки.

Вооружение вертолета состоит из несъемной подвижной установки НППУ-28Н с пушкой 2А42 калибра 30 мм (скорострельность 550 выстр./ мин по воздушным целям и 200 – 300 выстр./мин – по наземным). Диапазон отклонения НППУ-28: по азимуту от +110° до -110°; по углу места от +13° до -40°. Боезапас пушки – 250 патронов.


Установка НППУ-28


Боевая нагрузка массой 1605 кг размещается на четырех узлах подвески под крылом. На внешних балочных держателях предусмотрена подвеска в транспортно-пусковых контейнерах до 16 противотанковых управляемых сверхзвуковых ракет 9М120, 9М120Ф или 9А-2200 комплекса «Атака-В» с тандемной кумулятивной, фугасной или стержневой боевыми частями или ракет 9М114 комплекса «Штурм-В» с радиокомандными системами наведения. Предусмотрено также применение объединенной системы ракетного вооружения «Штурм» – «Атака» с максимальной дальностью стрельбы 6000 м, обладающей высокой помехозащищенностью и скорострельностью два-три пуска в минуту.

Кроме этого, в арсенал Ми-28Н включено до восьми ракет 9М39-2 класса «воздух – воздух» с тепловой ГСН комплекса «Игла-В» и два блока противотанковых ракет 9М123 комплекса «Хризантема-В», представляющих собой дальнейшее развитие «Атаки». В состав этого комплекса входит также РЛС наведения, подвешенная в контейнере под крылом вертолета.

На внутренних держателях могут крепиться до четырех блоков НАР Б-8В20-1 с 20 ракетами С-8 калибра 80 мм в каждом или до четырех Б-13Л1 (по пять НАР С-13 калибра 122 мм) или контейнеры мелких грузов КМГУ-2 с минами и авиабомбами малого калибра. На держателях также можно было перевозить авиационные бомбы калибра 250 и 500 кг или дополнительные топливные баки. Возможна установка двух контейнеров УПК-23-250 с 23-мм пушками ГШ-23Л и зажигательных баков ЗБ-500. Вертолет оснащен приспособлениями для постановки мин с воздуха.

Для защиты от поражения управляемыми ракетами на Ми-28НЭ предусмотрена аппаратура для постановки помех радиолокационным станциям и управляемым ракетам с инфракрасными и радиолокационными головками самонаведения; аппаратура предупреждения об облучении вертолета радиолокационными станциями и лазерными целеуказателями противника; устройство отстрела помеховых патронов УВ-26 для защиты от ракет с тепловыми головками самонаведения.
