ПОЛЕВЫЕ САМОХОДНЫЕ УСТАНОВКИ

Самоходная установка М44 (рис. 16) выпускается с 1951 г. Она вооружена 155-мм гаубицей и 12,7-мм зенитным пулеметом, который монтируется слева в задней части боевого отделения на специальной установке, обеспечивающей круговой обстрел (1*).

Самоходная установка М44 создана на базе агрегатов легкого танка М41 и является самой большой и тяжелой машиной семейства этого типа.

Открытое сверху боевое отделение расположено в кормовой части корпуса и защищено противопульной броней. Задняя стенка боевого отделения откидывается и служит площадкой для боевого расчета. Боковые стенки могут сниматься.

1* Тактико-технические данные самоходных артиллерийских установок см. в табл. 2.


Рис. 16. Самоходная установка М44


В кормовой части машины имеется откидной сошник.

С целью уменьшения удельного давления на грунт и некоторого повышения устойчивости при выстреле направляющее колесо выполнено несущим.

Все члены экипажа размещаются внутри боевого отделения. Сиденье водителя находится слева. На марше при натянутой брезентовой крыше наблюдение из боевого отделения ведется через ветровое стекло. Сиденье командира машины расположено справа от орудия.

155-мм гаубица заряжается вручную выстрелами раздельного заряжания с помощью пружинно-гидравлического досылателя, который облегчает работу заряжающего, гарантирует полноту досылания и обеспечивает высокую скорострельность; она может быть заряжена и без досылателя. Для наведения орудия в цель используется прицел панорамного типа.

Орудийная установка оснащена гидравлической противооткатной системой с уменьшенной величиной отката. Это позволило использовать освободившееся в боевом отделении место для увеличения углов вертикальной и горизонтальной наводки до таких величин, которых не удавалось достичь в других самоходных гаубицах этого калибра.


Рис. 17. Самоходная установка М52


Орудие снабжено затвором поршневого типа.

Боеукладка позволяет производить несколько выстрелов без изменения положения орудия для доступа к снарядам.

Самоходная установка М44 предназначена для замены 155-мм самоходной гаубицы М41 выпуска 1945 г.

В 1956 г. САУ М44 была модернизирована путем оборудования двигателя системой непосредственного впрыска топлива. Модернизированный образец получил наименование М44А1.

Самоходная установка М52 (рис. 17) разработана в 1952-1953 гг. на базе агрегатов легкого танка М41. Она вооружена 105-мм гаубицей и 12,7-мм зенитным пулеметом.


Рис. 18. Схематический продольный разрез САУ М52:

1 – 105-мм гаубица Т96Е1; 2 – командирская башенка; 3 – сиденье командира; 4 – буксирное приспособление; 5 – огнетушитель; 6 – воздухоочиститель; 7 – двигатель; 8 – силовая передача


Полностью закрытое боевое отделение выполнено в виде башни, защищающей экипаж от пулеметного огня и осколков снарядов. Башня установлена на поворотной платформе, что обеспечивает угол горизонтального наведения 120°. Компоновка агрегатов аналогична компоновке их в САУ М44. Продольный разрез машины приведен на рис. 18.

Самоходная установка М52 предназначена для замены 105-мм гаубицы М37 выпуска 1945 г.

В 1956 г. САУ М52 была модернизирована путем оборудования двигателя системой непосредственного впрыска топлива. Модернизированный образец получил наименование М52А1.


Ряс. 19. Самоходная установка М53


Самоходная установка М53 (рис. 19) разработана в 1953 г. на базе агрегатов танка М48.

155-мм пушка снабжена механизмом заряжания. Стрельбу из зенитного пулемета ведет стрелок, имеющий доступ к пулемету через люк, расположенный на крыше башни. Закрытая башня имеет противопульное бронирование. Она установлена в кормовой части и обеспечивает горизонтальный угол наведения орудия в секторе 60°. Задняя стенка башни состоит из двух откидывающихся вверх и вниз деталей. Для входа и выхода экипажа имеются бортовые люки. В задней части корпуса установлен откидной сошник.

Конструкция ходовой части машины несколько изменена по сравнению с ходовой частью танка М48: направляющее колесо выполнено несущим.

Максимальная скорость движения составляет 48 км!час. Для вождения машины ночью используется инфракрасный перископ.

Продольный разрез САУ М53 приведен на рис. 20.

САУ М53 предназначена для замены 155-мм самоходной пушки М40 выпуска 1945 г.

Самоходная установка М55 создана в 1953-1954 гг, на базе агрегатов танка М48.

Полностью закрытая башня имеет противопульное бронирование и обеспечивает наведение 203,2-мм гаубицы по горизонтали в секторе 60°.

Орудие снабжено механизмом заряжания. Из гаубицы можно вести огонь боеприпасами с обычной или ядерной боевой частью.

В кормовой части машины установлен откидной сошник, для подъема и опускания которого используется гидравлический привод.

Силовая установка, силовая передача, детали ходовой части и компоновка те же, что и на самоходной установке М53.

Самоходная установка М55 предназначена для замены 203,2-мм самоходной гаубицы М43 выпуска 1945 г.

Самоходная установка М108 (рис. 21) принята на вооружение в 1962 г. Она представляет собой плавающую авиатранспортабельную самоходную установку весом 20,7 т и предназначена для замены в войсках 105-мм самоходной гаубицы М52.

Экипаж машины пять человек: командир, водитель, наводчик и два заряжающих.

105-мм гаубица установлена в закрытой вращающейся башне с диаметром погона 2540 мм. Ствол гаубицы снабжен дульным тормозом и эжекционным устройством.

Машина оборудована подъемником и досылателем, имеющими гидравлические приводы.

Зенитный 12,7-мм пулемет установлен на специальном кронштейне над командирской башенкой.

Кроме стандартных боеприпасов, в боекомплект гаубицы введен новый тип боеприпасов, обеспечивающих увеличение дальности стрельбы до 14 000 м.


Рис. 20. Схематический продольный разрез САУ М53:

1 – двигатель; 2 – выхлопной коллектор; 3 – обогреватель; 4 – вспомогательный компенсатор; 5 – щиток приборов; 6 – сиденье водителя; 7 – накатник; 8 – компенсатор; 9 – сиденье командира; 10 – боеукладка; 11 -досылатель; 12 – погон башни; 13 – горизонтальный• компенсатор; 14 – резервуары компенсатора; 15 – аккумулятор компенсатора; 16 – трюмный насос; 17 – вспомогательный пусковой двигатель; 18 – карбюратор; 19 – масляный радиатор; 20- силовая передача


Машина может вести огонь из орудия и пулемета на плаву.

Броневая защита самоходной установки выполнена из алюминиевого сплава и защищает экипаж от светового излучения, осколков снарядов и огня малокалиберного оружия.

Машина построена на шасси, в котором использован ряд узлов и агрегатов плавающего бронетранспортера M1 13.

Ходовая часть имеет по семи опорных катков на сторону, изготовленных из алюминиевого сплава.


Рис. 21. Самоходная установка М108


Силовое отделение расположено спереди. В первых образцах машины устанавливался бензиновый двигатель «Континенталь» AOI-623-1 мощностью 340 л. с. и силовая передача фирмы «Аллисон» ХТ-300-2. В дальнейшем в порядке модернизации был установлен дизель GM8V71T мощностью 420 л. с.

Боевое отделение расположено в кормовой части машины. Для входа и выхода орудийного расчета в кормовом листе корпуса имеется большой двухстворчатый люк

Для вождения машины ночью имеется инфракрасный перископ.


Самоходная установка М109.

155-мм самоходная гаубица М109 (рис. 22) весом 23,4 т принята на вооружение в 1962 г. Она представляет собой плавающую авиатранспортабельную самоходную установку, предназначенную для замены в войсках 155-мм самоходной гаубицы М44А1.

Экипаж машины пять человек: командир, водитель,, наводчик и два заряжающих.


Рис. 22. Самоходная установка М109


В этой машине орудие установлено в закрытой башне кругового вращения. Гаубица имеет дульный тормоз и эжекционное устройство.

Машина оборудована подъемником и досылателем, имеющими гидравлические приводы.

Кроме стандартных боеприпасов, в боекомплект гаубицы введен новый тип боеприпасов, обеспечивающий увеличение дальности стрельбы примерно на 30%.

Машина вооружена также 12,7-мм зенитным пулеметом, установленным открыто на специальном кронштейне над командирской башенкой.

Броневая защита выполнена из алюминиевого сплава и защищает экипаж от светового излучения, осколков снарядов и огня малокалиберного оружия.

В целях увеличения пулестойкости конфигурация носовой части корпуса этой машины по сравнению с носовой частью машины М108 изменена за счет придания броне больших углов наклона.

Боевое отделение расположено в кормовой части корпуса.

Для входа и выхода экипажа в корме имеется двухстворчатый люк.

Силовое отделение расположено спереди. Силовая установка, агрегаты силовой передачи и ходовая часть те же, что у машины М108.

Для вождения машины ночью имеется инфракрасный перископ.

Самоходные установки М109 предназначаются для использования в качестве артиллерии непосредственной поддержки в составе бронетанковой дивизии. Они могут применяться также в воздушно-десантных операциях. Предполагается обеспечить возможность сбрасывания машины М109 с парашютом.


Универсальное гусеничное шасси Т249.

Для повышения подвижности, увеличения дальности действия, обеспечения авиатранспортабельности и унификации базы самоходной артиллерии большой мощности создано гусеничное шасси Т249 многоцелевого назначения. На этом шасси построено следующее семейство машин: 155-мм самоходная пушка Т245, 175-мм самоходная пушка М107 (Т235), 203,2-мм самоходная гаубица M110 (Т236), небронированная ремонтно-эвакуационная машина Т119, бронированная ремонтно-эвакуационная машина Т120.

Особенностями нового гусеничного шасси являются небольшие габариты и вес, сравнительно высокая грузоподъемность, обеспечение машинам, созданным на его базе, максимальной скорости движения – свыше 50 км/час.

Корпус машины сварен из стальных листов. Первые опытные образцы шасси оснащались восьмицилиндровым бензиновым двигателем «Континенталь» модель AOI-628-3 с горизонтальным противоположным расположением цилиндров воздушного охлаждения мощностью 312 л. с. и силовой передачей фирмы «Аллисон» марки XTG-410-2. Двигатель был оборудован системой непосредственного впрыска топлива. В дальнейшем был установлен дизельный двигатель мощностью 420 л. с.

Силовое отделение и ведущие колеса расположены спереди. Двигатель устанавливается справа от водителя. На крыше корпуса справа от люка водителя над двигателем имеется люк.

В ходовой части имеется пять катков большого диаметра на сторону. Направляющее колесо опущено и одновременно выполняет функции опорного катка. Поддерживающие катки отсутствуют.

Подвеска индивидуальная, торсионная. Каждый каток снабжен гидравлическим амортизатором двойного действия. Устройство амортизатора позволяет с места механика-водителя регулировать жесткость подвески, а следовательно, и плавность хода в различных дорожных условиях или блокировать всю подвеску для обеспечения устойчивости корпуса при ведении огня.

Механизм блокировки подвески обеспечивает передачу усилия, прилагаемого к машине, непосредственно на грунт. Это новое качество подвески использовано также при создании ремонтно-эвакуационных машин, оснащенных подъемным краном. Оно позволяет сохранить положение крана постоянным при подъеме груза на заданную высоту.

Наличие механизма блокировки подвески допускает в определенных пределах изменение величины клиренса машины, а также возможность придания корпусу различных углов наклона относительно поперечной оси, что может быть использовано для увеличения углов вертикального наведения орудия.

Гусеница с металлическим шарниром и съемными резиновыми подушками. В кормовой части шасси имеется сошник, откидывающийся посредством гидравлического механизма.

При необходимости транспортировки по воздуху шасси предусматривается перевозить отдельно от устанавливаемого на нем оборудования. Ширина шасси 3150 мм, высота 1300 мм. Запас хода около 800 км.


Самоходная установка Т245.

155-мм самоходная пушка 'Г245 (рис. 23) изготовлена на универсальном гусеничном шасси Т249. Она предназначена для замены состоящей на вооружении самоходной 155-мм пушки М53. Пушка монтируется на специальной тумбовой установке.

Процесс заряжания облегчается использованием подъемника и досылателя с гидравлическим приводом.

Механизмы наведения орудия имеют гидравлический и ручной приводы. Для вождения машины ночыо у водителя установлен инфракрасный перископ. Орудийная установка и расчет установки защищены съемными щитами из нейлона.


Рис. 23. Самоходная установка Т245


Самоходная установка М107. Опытный образец самоходной 175-мм пушки впервые демонстрировался в мае 1959 г. под маркой Т235. После проведения войсковых испытаний и доводки машина в 1961 г. была стандартизована под маркой М107. Первый серийный образец передан армии в сентябре 1962 г.

САУ М107 (рис. 24) изготовлена на базе универсального гусеничного шасси Т249. Она вооружена 175-мм пушкой с длиной ствола 9 м, смонтированной на специальной тумбовой установке в кормовой части шасси.

Самоходная пушка калибра 175 мм создана в США впервые. Она может быть использована как для стрельбы на большие дальности, так и для ведения навесного огня с применением неполных зарядов. Из этой пушки предполагается вести огонь как обычными боеприпасами, так и снарядами с ядерной боевой частью.

Из походного положения пушка может быть подготовлена к стрельбе в течение нескольких минут. В механизме заряжания пушки использованы подъемник и досылатель с гидравлическим приводом.


Рис. 24. Самоходная установка М107


Для обеспечения отката механизм заряжания отводится в сторону. Механизмы наведения орудия имеют гидравлический и ручной приводы. Прицел панорамный.

Броневая защита экипажа отсутствует. Предполагается закрывать боевое отделение легкими откидными щитами из нейлона.

Для вождения ночью у водителя имеется инфракрасный перископ.

Самоходная установка М110. Опытный образец 203,2-мм самоходной гаубицы впервые демонстрировался в мае 1959 г. под маркой Т236. После проведения войсковых испытаний и доводки машина в 1961 г. была стандартизована под маркой M1 10.

Рис. 25. Самоходная установка M 110


САУ M110 (рис. 25) изготовлена на базе универсального гусеничного шасси Т249. Она вооружена 203,2 -мм гаубицей, способной вести огонь как обычными, так и ядерными боеприпасами.

Гаубица монтируется на специальной открытой тумбовой установке в кормовой части корпуса. Заряжание гаубицы осуществляется посредством механизма с гидравлическим приводом.

Выстрелы раздельного заряжания. Механизмы наведения орудия имеют гидравлический и ручной приводы.

Машина предназначена для замены в войсках самоходной 203,2-мм гаубицы М55.

Орудийный расчет этой машины не обеспечен броневой защитой. Предполагается закрывать боевое отделение легкими откидными щитами из нейлона.

Из походного положения гаубица может быть изготовлена к стрельбе в течение нескольких минут.


Самоходная установка ХМ104.

Разрабатываемая детройтским танковым арсеналом самоходная установка ХМ104 представляет собой 105-мм гаубицу, установленную на легком гусеничном шасси. В 1962 г. проведены испытания первых опытных образцов машин, боевой вес которых составил около 3 т. Таким образом, по сравнению с принятой на вооружение в 1962 г. 105 -мм самоходной гаубицей M 108 новая модель будет почти в пять раз легче.

Такое резкое снижение веса 105-мм самоходной гаубицы достигнуто прежде всего путем отказа от броневой защиты, существенного уменьшения габаритных размеров шасси, использования легких автомобильных агрегатов, широкого применения в конструкции машины легких сплавов, уменьшения экипажа до четырех человек, ограниченного возимого боекомплекта и др.

Высота гусеничного шасси составляет около 750 мм.

105-мм гаубица установлена открыто в кормовой части шасси. Она обладает примерно такой же огневой мощью, как и 105-мм гаубица, установленная в САУ М52, и рассчитана на ведение навесного огня на дальностях от 1600 до 10 000 м. Большая часть сопротивления откату воспринимается сошником. Ствол гаубицы стопорится по-походному на крыше корпуса, занимая почти горизонтальное положение.

Экипаж машины в походном положении размещается на откидных сиденьях, смонтированных на крыше корпуса по два слева и справа от орудия. Ограниченные размеры машины обусловили необходимость нахождения экипажа во время ведения огня на земле. Однако небольшая высота линии заряжания позволяет обслуживать орудие с обеспечением практической скорострельности, обычной для ручного заряжания.

Возимый боекомплект состоит из 10 унитарных выстрелов.

В силовом отделении машины, расположенном в передней части корпуса, установлен четырехцилиндровый бензиновый двигатель мощностью 80 л. с. Этот двигатель используется в 1/4-т военных автомобилях фирмы

Форд. Коробка передач пятиступенчатая автомобильного типа. Подвеска независимая, торсионная.

В ходовой части с каждого борта использовано по четыре опорных катка. Задний опорный каток выполняет также роль направляющего колеса.

Легкая гусеница ленточного типа рассчитана на срок службы, превышающий 6000 км пробега. Максимальная скорость движения 56 км/час. Запас хода 480 км.

Машина может преодолевать водные преграды на плаву, перевозиться по воздуху самолетами и вертолетами и сбрасываться с парашютами.

Общий вид 105-мм самоходной установки ХМ104 приведен на рис. 26.

Самоходная минометная установка М84 представляет собой плавающую, полностью бронированную гусеничную машину, созданную на базе бронетранспортера М59. Она весит 21,36 т. Экипаж машины шесть человек. Максимальная скорость движения 43 км/час. 106,7-мм миномет, расчет и боеприпасы размещаются в средней и кормовой частях бронетранспортера, а командир и водитель – в передней части.

Раздвижная крыша самоходной установки обеспечивает ведение огня при углах наведения +45; +59°.

Кроме миномета, машина вооружена 7,62-мм пулеметом, а также пулеметом калибра 12,7 мм, установленным в командирской башенке, из которого командир может вести огонь по наземным и воздушным целям, находясь под защитой брони.

Силовая установка и силовая передача, а также подвеска и ходовая часть у этой машины те же, что и у бронетранспортера М59.

В 1959 г. проводились испытания специальной аппаратуры для самоходной установки М84, которая позволяет определять текущие координаты машины и направление ее движения, а также местонахождение и удаление цели. Получив команду на открытие огня, экипаж машины может с помощью аппаратуры определить, находится ли цель в пределах досягаемости, прицелиться и открыть огонь.


Самоходные минометные установки Т257 и ХМ106.

Самоходные 81-мм и 106,7-мм минометы Т257 и ХМ106 отрабатываются на базе бронетранспортера М113, при этом основной силуэт и компоновка агрегатов боевой машины сохраняются, изменяется лишь расположение люков и оборудование десантного отделения.

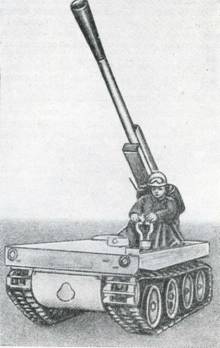

Рис. 26. Самоходная установка ХМ104


Миномет устанавливается в кормовой части корпуса, при необходимости может быть снят и установлен для ведения огня с земли.

106,7-мм самоходный миномет весит 8,5 т.

Максимальная дальность стрельбы этих минометов соответственно составляет 3600 и около 6000 м.

Экипаж машины шесть человек. Максимальная скорость движения на суше 64 км/час и на воде 6,4 км/час.

Машина транспортируется по воздуху и может быть сброшена с парашютом. В 1963 г. было выпущено ограниченное количество 106,7-мм самоходных минометных установок.
