Ракетные танки – или как прививали броне чужеродную конструкцию

Опытный танк объект 167 с ПТУРС "Малютка"


В конце второй мировой войны немецкими конструкторами были созданы первые в мире противотанковые управляемые реактивные снаряды (ПТУРС), но запустить их в массовое производство не успели.

В послевоенные годы ПТУРСы появились во многих странах мира. Для увеличения мобильности их начали устанавливать на автомобилях и бронированных колесных машинах. Естественно, возник вопрос и о вооружении танков управляемыми противотанковыми снарядами (сейчас общепринята абревиатура ПТУР).

Впервые за рубежом управляемые снаряды (в дальнейшем их будем называть ТУРС – танковый управляемый снаряд) устанавливались на французском легком танке АМХ-51 в 1959-60 годах. Эти танки вооружались ТУРС SS-11 в двух вариантах: по две пусковых на крыше башни или по 4 пусковых на передней стенке башни.

В 1959-60 гг. США закупили во Франции несколько тысяч противотанковых управляемых снарядов SS-11 и SS-10. Были попытки установить эти снаряды на танки М-48 и М-60, но дальше опытных образцов дело не пошло, хотя SS-10 и SS-11 пробивали любую броню любого советского танка (по крайней мере до 1965 г.).

Противотанковые снаряды первого поколения (в т.ч. SS-10 и SS-11) имели ручное управление по проводам. Оператору приходилось при помощи специальной ручки наводить их на цель. Низкая точность наведения и большое полетное время исключали стрельбу с хода. Ручная система выведения снаряда на линию визирования приводила к образованию значительной непоражаемой зоны (500-600 м). Открытое расположение пусковых установок балочного типа на броне танка делало невозможным перезаряжание пусковой установки под огнем противника. Сами же снаряды подвергались воздействию пуль и осколков, не говоря уже о ядерных взрывах.

В начале 70-х годов в США были приняты на вооружение ТУРС нового поколения "Шиллейла". Новый ТУРС наводился полуавтоматически по инфракрасному лучу. Запуск "Шиллейлы" производился из 152-мм танковой пушки, которая кроме ракеты стреляла и обычными осколочно-фугасными и кумулятивными снарядами. "Шиллейлами" американцы оснастили около 1500 легких танков М551 "Шеридан" и 540 средних танков М60А2. В боекомплект М551 входило 10 ТУРС и 20 обычных снарядов, а в М60А2 – 13 ТУРС и 33 обычных снаряда.

Однако в середине 70-х годов производство танков с ТУРС "Шиллейла" было прекращено вследствие высокой стоимости и неудовлетворительной эффективности ТУРС, а также более слабого действия снарядов из 152-мм короткой пушки по сравнению со 105- и 120-мм танковыми пушками.

Попытки западных конструкторов создать ТУРС, которыми можно было стрелять из 105- и 120-мм штатных танковых пушек, оказались неудачными. Опытные образцы подобных ТУРС имели слабое кумулятивное действие и ряд других недостатков.

Таким образом в странах НАТО единственным орудием танка по прежнему остается танковая пушка, хотя еще в начале 80-х годов западные специалисты признали, что на дистанциях свыше 2-2,5 км действие обычных снарядов танковых пушек менее эффективно, чем действие управляемых снарядов.

Совсем по-другому шло развитие танкового ракетного вооружения в СССР.

В 1957 г. в связи с развитием противотанковых управляемых ракет и изменением взглядов руководства на роль ракетного вооружения были развернуты работы по использованию управляемого оружия в танках. Работы выполнялись по трем направлениям:

а) использование пехотных ПТУР в качестве дополнительного вооружения танков;

б) создание комплексов управляемого вооружения танков;

в) создание специальных истребителей танков.

В результате работ по первому направлению в 1963 г. некоторое количество танков Т-54, Т-55, Т-62, Т-10М и ПТ-76Б дополнительно оборудовали ПТУР "Малютка" 9К14. Кроме того, строенная ПУ "Малютка" была установлена на опытном танке об. 167, созданном в 1961 г. на базе Т-62. Строенная пусковая установка (на ПТ-76Б – спаренная) находилась снаружи кормовой части башни в специальных кожухах. Наведение ракет на цель проводилось с помощью штатного танкового прицела.

В 1957 г. началось проектирование первого комплекса ТУРС 2К4 "Дракон". Головным разработчиком комплекса было назначено КБ-1 ГКРЭ (Государственный комитет по радиоэлектронике). Снарядом занимались КБ-1 и ЦКБ-14, шасси – завод № 183 (Уралвагонзавод), а прицельными устройствами – ЦКБ-393 (ЦКБ КМЗ).


Размещение ПТУРС "Малютка"в контейнере


Контейнер для ПТУРС "Малютка" на башне танка об. 167


Ракетный танк об.287


Комплекс имел полуавтоматическую систему наведения с передачей команд по радиолучу. "Дракон" проектировался для специального танка ИТ-1 (ИТ – истребитель танков) (объект 150), который разрабатывался на Уралвагонзаводе с 1958 г. под руководством Л И. Карцева. Танк не имел пушки и был вооружен только пусковой установкой "Дракон". Боекомплект из 15 ракет ЗМ7 помещался под броней танка. Из них 12 помещалось в автоматизированной укладке, осуществлявшей перемещение и подачу снарядов к ПУ.

В апреле 1964 г. два опытных ИТ-1 были переданы на совместные испытания. До конца 1964 г. произвели 94 управляемых пуска "Дракона".

Постановлением Совета Министров СССР № 703-261 от 3.09.1968 г. комплекс "Дракон" был принят на вооружение и выпускался малыми сериями с 1968 по 1970 гг. Так, к примеру, в 1970 г. Ижевский завод изготовил 2000 ракет ЗМ7, а Уралвагонзавод – 20 машин ИТ-1.

В процессе испытаний и эксплуатации комплекс показал высокую надежность (до 96,7%), но его конструктивные недостатки (большие габариты, вес аппаратуры управления в танке составлял 520 кг, устаревшая элементная база, большая мертвая зона и т.д.) и отсутствие пушки на танке послужили причиной снятия ИТ-1 с производства.

Интересно, что уже в упомянутом Постановлении № 703-261 говорилось: "Проработать в 1968 г. вопрос о целесообразности перевода ракетного оружия "Дракон" на базу Т-64А с одновременным улучшением характеристик вооружения". Но "проработка" показала, что эти работы можно выполнить не ранее 1972 г., когда он уже не сможет конкурировать с перспективными ТУРС.

Следующим комплексом ТУРСов стал "Лотос", разработка которого была начата в ЦКБ-14 (КБП) в 1959 г. Он имел полуавтоматическую систему наведения и передачу команд по инфракрасному пучу. Система управления разрабатывалась ЦКБ КМЗ. Разработчики считали, что система наведения "Лотоса" будет более помехозащищенной, чем система с радиоуправлением. Пусковая установка "Лотоса" имела направляющие балочного типа.

ТУРС "Лотос" предполагалось установить на новом тяжелом танке, проектировавшемся ЧТЗ. Но Постановлением СМ № 141-58 от 17.02.1961 г. разработка этого тяжелого танка была прекращена. Был изготовлен лишь макет тяжелого танка, на котором в 1962 г. проходили заводские испытания ракет "Лотос". Весной 1964 г. на Гороховецком полигоне испытывался комплекс "Лотос", установленный на БТР-60П. Пуск ракет производился как в неподвижном, так и в подвижном инфракрасном луче. Кроме того, был разработан проект установки "Лотоса" на танк Т-64 (объект 432). Тем не менее комплекс на вооружение не приняли. Общие затраты по теме составили 17,5 млн. (тех) рублей.

В 1961 г. началась разработка ТУРС "Тайфун" (заводской индекс 301П). Головным разработчиком "Тайфуна" было ОКБ-16. Систему управления в "Тайфуне" сделали ручной, передача команд производилась по радиолучу. Снаряд 9М15 оснащался кумулятивно- осколочной боевой частью. Причем осколочное действие 9М15 было эквивалентно действию 100-мм гранаты от пушки Д-10, которой вооружались Т- 54 и Т-55. Пусковая установка балочного типа.

КБ Кировского завода под руководством Ж.Я. Котина был создан безбашенный ракетный танк об.287, который имел двойное бронирование. Корпус танка сварной, броня комбинированная, состоит из 90-мм брони, затем идет 130 мм лист стеклопластика, потом опять 30 мм брони и 15 мм специального противорадиационного подбоя. Броня танка не пробивалась ни подкалиберными, ни кумулятивными снарядами любых танковых пушек, состоящих тогда на вооружении, Экипаж из двух человек находился в отделении управления в специальной бронированной капсуле и был герметично изолирован от боевого отделения.

Вооружение танка состояло из пусковой установки ТУРС "Тайфун", двух 73-мм пушек 2А25 "Молния" и двух спаренных с орудиями пулеметов.

Вместо башни на крыше корпуса была установлена вращающаяся платформа, в центре которой находился люк для выдвигающейся пусковой установки. ПУ стабилизировали в вертикальной плоскости, что позволяло вести стрельбу ракетами "Тайфун" с ходу на скорости 20-30 км/час.

Слева и справа от люка к платформе были приварены два бронеколпака, в каждом из которых помещались 73-мм орудие и пулемет. В пушках "Молния" использовали боекомплект от пушки 2А28 "Гром" установленной на БМП-1.

Пушка "молния" в качестве механизма заряжания имела два барабана револьверного типа по 8 выстрелов в каждом. Управление всем вооружением осуществлялось дистанционно.

Два танка об.287 в апреле 1964 г. поступили на заводские испытания на Гороховецкий полигон. Из 45 управляемых пусков отмечено 16 попаданий в цель, 18 отказов, 8 промахов и 3 незачтенных пуска. Каждый танк прошел не менее 700 км. К концу 1964 г. испытания были прекращены для устранения выявленных недостатков (ненадежность системы управления ракет, неудовлетворительное действие стрельбы пушек 2А25 и т.д.). Позже работы над "Тайфуном" и вовсе прекратили.


Ракетный танк об. 775


Постановлением Совета Министров СССР от 30.03.1963 г. были начаты работы по созданию танка об.775 и двух ракетных комплексов "Астра" и "Рубин". На этапе техпроекта предполагалось выбрать лучший из них.

Ракеты обоих комплексов должны были иметь сверхзвуковые скорости полета, вдвое превышающие скорость "Малютки", "Дракона", "Лотоса" и др. Такими стали первые ТУРС, выстреливаемые из танковой пушки (ПУ).

Головным разработчиком "Астры" было ОКБ-16, а радиоаппаратуру системы управления проектировало ОКБ- 668. Решением секции НТС Государственного комитета по оборонной технике от 1.03.1964 г. из двух комплексов выбрали "Рубин", а работы по "Астре" прекратили. К тому времени на "Астру" затратили 601 тыс. рублей.

Головным разработчиком комплекса "Рубин" назначили СКБ (впоследствии КБМ в городе Коломне).

"Рубин" имел полуавтоматическую систему наведения с передачей команд по радиолучу. Комплекс был разработан под специальный ракетный танк "об.775".

В 1962-64 гг. в СКБ-75 (Челябинский тракторный завод) под руководством П.П. Исакова был создан ракетный танк об.775. В ОКБ-9 для него создана ствольная нарезная (32 нареза) пусковая установка Д-126 калибра 125 мм, стрелявшая ТУРС "Тайфун" и неуправляемыми активно-реактивными осколочно-фугасными снарядами "Бур". Максимальная дальность стрельбы "Бурами" – 9 км. Пусковая установка имела автомат заряжания и дистанционно управлялась командиром- оператором. Д-126 была стабилизирована в двух плоскостях стабилизатором 2Э16.

Дизельная силовая установка и трансмиссия об.775 были заимствованы у танка Т-64, но опытный танк (объект 775Т) имел газозаборную установку с двумя двигателями ГТД-350.

Гидропневматическая подвеска позволяла осуществлять ступенчатое изменение клиренса машины.

Оба члена экипажа размещались в изолированной кабине внутри башни. Механик-водитель располагался справа от пусковой установки на подвижном сидении. Он вел наблюдение через смотровые приборы своей вращающейся башенки, которая удерживалась на месте при вращении башни специальными механизмами. При этом механик-водитель и его смотровой прибор постоянно оставались направленными вдоль продольной оси корпуса, чем обеспечивалось непрерывное наблюдение за дорогой.

Танк об.775 не был принят на вооружение из-за того, что экипаж плохо видел поле боя, сложности устройства и низкой надежности системы наведения ТУРС.

На базе об.775 был разработан танк об.780 также с размещением экипажа из трех человек в башне, причем механик-водитель располагался в кабине по оси вращения башни. При повороте башни она вращалась вокруг этой кабины. 125-мм нарезная установка могла стрелять как ТУРС, так и артиллерийскими снарядами обычного типа.

С начала 1964 г. производились баллистические пуски ракет "Рубин", а в конце года и управляемые пуски.

В связи с тем, что танк об.775 не был принят на вооружение, прорабатывался вариант установки "Рубина" в танк Т-64 (об.432). Но при этом выяснилось, что размещение аппаратуры управления "Рубина", занимавшей объем 200 дм 3 при весе в 180 кг, в корпусе танка возможно только в отделении механика-водителя, на месте 7 пушечных снарядов и топливного бака на 150 л. Кроме того, полутораметровый снаряд "Рубина" не помещался в Т-64 и требовал модернизации в раздельном исполнении: двигательной установки 820 мм и боевой части с отсеком аппаратуры 680 мм. В конце концов установку "Рубина" в Т-64 сочли нецелесообразной, и работы по теме были закрыты.

"Рубин" был последним ТУРСом первого поколения, но прежде, чем переходить к современным ТУРСам, скажем несколько слов о необычном и не имевшем аналогов танковом ракетном комплексе.

В 1968 г. в КБП началось проектирование тактических ракетных комплексов "Таран" и "Шиповник". Оба комплекса должны были иметь единую ракету, но размещаться на различных шасси – "Таран" предназначался для танковых полков и монтировался на танке, а "Шиповник" – для мотострелковых полков и, соответственно, монтировался на базе БМП-1.

Ракета прорабатывалась в двух вариантах: как НУРС и с упрощенной схемой коррекции. Двигатель ракеты был твердотопливный, а боевая часть проектировалась только специальная.

Первоначально "Таран" планировалось установить на танке типа об.287.

Затем в качестве шасси был выбран танк Т-64А. Основным его преимуществом стал круговой обстрел и возможность вести огонь ТУРСами из универсальной пусковой. Для танка Т- 64А проектировался ТУРС "Таран-1", близкий по массогабаритным характеристикам к ракете "Таран". "Таран-1" должен иметь осколочно-кумулятивную боевую часть и головку самонаведения, пуск осуществлялся с помощью оптического прицела, т.е. реализовывался принцип "выстрелил и забыл".

Таким образом, танк Т-64А с комплексом "Таран" мог наносить мощные удары спецзарядами по танковым и мотострелковым подразделениям противника. А затем – производить дострел уцелевших единиц бронетехники ТУРСами "Таран-1", находясь вне зоны поражения танковых пушек и ПТУР противника.

Тем не менее, к началу 1972 г. работы по "Тарану" и "Шиповнику" были прекращены, что, вероятно, обуславливалось политическими причинами. Технически же проект вполне могли реализовать.

Итак, ни "Тайфун" с об.287, ни "Рубин" с об.775 на вооружение приняты не были. Тут подобно американцам с "Шиллейлой" конструкторы пошли по пути существенного уменьшения баллистических качеств танковой пушки, что резко снижало боевые возможности танка. Выяснилось, что ТУРС не может заменить танковую пушку и хорош лишь как дополнение к ней, и то, если его установка не ухудшает данные пушки.

В самом деле, ТУРС не годен для стрельбы по пехоте, полевой артиллерии, минометам и т.п., по любым объектам вблизи танка ("мертвой зоне") и на дистанции свыше 4-5 км. ТУРС малоэффективен при стрельбе по танку в окопе или доту из-за возможности увода снаряда в землю или в бруствер окопа в следствии того, что ПТУРС в полете совершает колебательное движение в вертикальной плоскости. В общем, появление ТУРС не поколебало крылатую формулу конструктора Грабина: "Танк – повозка для пушки".

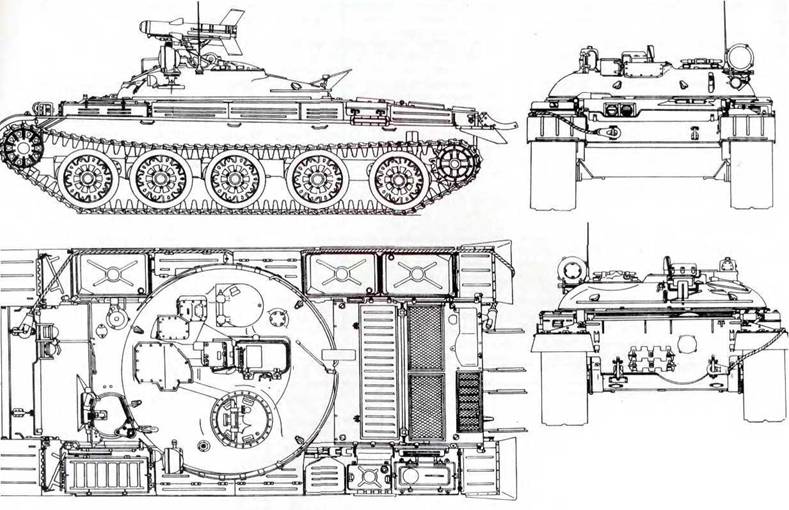

Схема танка ИТ-1 (чертил М.Павлов)


Управляемый снаряд 9М112М

1 – боевая часть; 2 – маршевый двигатель; 3 – метательное устройство; 4 – поддон; 5 – хвостовой отсек; 6 – аппаратурный отсек; 7 – головной отсек


Выстрел с управляемым снарядом 9М119 калибра 125-мм для танков Т- 72Б, Т-80


ТУРСы следующего поколения стали попросту управляемыми снарядами танковых пушек, не отличаясь габаритами, внешнему виду от кумулятивных или осколочно-фугасных снарядов. Как и обычные снаряды, ТУРСы для 100-мм и 115-мм пушек имели унитар-ное, а для 125-мм пушек – раздельно-гильзовое заряжание.

20 мая 1968 г. вышло Постановление Совета Министров СССР о начале проектирования ТУРС нового поколения. Постановление предусматривало конкурсное проектирование ТУРС "Гюрза" и "Кобра". Обе ракеты имели массогабаритные характеристики 125- мм осколочно-фугасного снаряда пушки Д-81 и раздельное заряжание.

Разработка "Гюрзы" проводилась в КБМ под руководством главного конструктора С.П. Непобедимого. Полуавтоматика системы управления с инфракрасной линией связи создавалась филиалом ЦНИИ Автоматики и Гидравлики Министерства обороны.

Но Красногорский механический завод сильно задержал изготовление "прицела-дальномера-прибора слежения", создаваемого на базе прицела- дальномера "Кадр-1". В результате "Кобра" значительно обогнала по времени "Гюрзу" и 14 января 1971 г. работы по "Гюрзе" были прекращены, при этом часть завода использовали при проектировании комплекса "Штурм".

Комплекс "Штурм" имел полуавтоматическую систему наведения – наводчик только удерживал марку прицела на цели, а система управления автоматически вела к ней ракету. Команды управления передавались по узконаправленному радиолучу. В состав системы управления 1АЗЗ вошел прицел-дальномер 1Г42, баллистический вычислитель 1В517 и другое оборудование.

Снаряд состоит из двух отсеков, укладываемых в танке, головного и хвостового, соединяемых между собой в лотках механизма заряжания и в процессе движения снаряда в камору пушки.

Для испытаний ТУРС "Кобра" было выделено два танка Т-64А, первый из которых прибыл на Гороховецкий полигон 23.02. 1971 г. В ходе заводских испытаний ТУРС "Кобры" отмечались повышенная вибрация прицела, не допускавшая ведение стрельбы с ходу, недостаточная надежность механизма заряжания и т.д. Впоследствии большинство недостатков удалось устранить.

В 1976 г. на вооружение был принят танк Т-64Б с ТУРС "Кобра".

В 1985 г. на вооружение принимается танк Т-72Б, вооруженный 125- мм гладкоствольной танковой пушкой 2А46М, стрелявшей ракетой 9М119 комплекса "Свирь", Принципиальным отличием "Свири" от "Кобры" была помехозащищенная полуавтоматическая система управления ракетой по лучу лазера.

Почти одновременно поступает на вооружение танка Т-80У комплекс "Рефлекс", имеющий ту же, что и "Свирь" ракету 9М119. Различаются комплексы системой управления.

Для увеличения боевой мощи старых танков в 1983-1985 гг. принимаются на вооружение комплексы 9К116 "Бастион" и 9К116-1 "Шексна", созданные в КБП. Оба комплекса имеют унифицированную ракету 9М117 и почти одинаковые полуавтоматические системы управления. Передача команд осуществляется по лазерному лучу.

Комплекс "Шексна" был установлен на танках Т-62М, вооруженных 115-мм гладкоствольными пушками У5-ТС, а комплекс "Бастион" – на танках Т-55М и Т-55АМ, вооруженных 100-мм нарезной пушкой Д-10ТС-2. Кроме того, осенью 1986 г. комплекс "Бастион-К" прошел государственные корабельные испытания на малом артиллерийском корабле пр. 1208.1 и рекомендовался к принятию на вооружение.

Таким образом, потребовалось почти четверть века, чтобы привить танкам поначалу чужеродную конструкцию – управляемые противотанковые снаряды. В создании ТУРС неоспорим приоритет отечественных конструкций, до сих пор не имеющих аналогов в мире. Бурное развитие вычислительной и лазерной техники создает перспективу появления принципиально новых ТУРС, в частности, реализацию принципа – "выстрелил и забыл".


Данные опытных ТУРС /957- 1970гг.
  Малютка Дракон Лотос Тайфун Астра Рубин Таран-1 Гюрза
Постановление СМ о начале разработки: дата   8.05.57 4.07.59 17.02.6/ 30.03.63 30.03.63   20.05.68
номер   505-253 734-337 141-58 429-147 429-147   360-137
калибр,мм 116 180 160 140   125 300 125
длина ракеты, мм 850 1240 1750 1300   1505
размах крыльев, мм 390 860 472 540   320
вес снаряда, кг 10.9 54 46 40,5 до 50 28.5 ок.150 ок.23
вес БЧ/ вес ВВ. кг ./2.2 5.8/2.52 5,6/2.8 10/3.9   5.5/2.7
дальность стрельбы днем:
максимальная. км 3.0 З.6 4.0 4.0 3-4 3-4 10 4
минимальная, м 600 300 500 300-400 * 30-150 300 100
дальность ночью максим., км   0.9 1,1 1,5 1.5-2 1.0
Скорость ракеты:
максимальное, м/с 140 224 650 250 500 550 500
средняя, м/с 120 217 550 210   500 250 ок.400
Бронепробиваемость, мм
под углом 90 450 500 500 500-600   500 600 500-600
под углом 60 200 250 250 250 250 250 300 250
* - минимальная дальность равна дальности взведения взрывателя.


Данные ракетных танков 1958-1964 гг.
  ИТ-I
Tип танка об. 150 06.287 об.775
Боевой вес танка, т 35 36,5 36
Экипаж, не. 1 3 2 2
Вооружение: ракетное "Дракон" 15 ТУК "Тайфун" 1-125-мм ПУ
      24 ТУРС "Рубин"
      48 "Нурс". "Бур"
пушечное нет 2 - 73-мм 2А25 нет
    БК - 32 снаряда
пулеметы 1-7.62 2 - 7.62ПКТ 1-7.62ПКТ
Тип корпуса сварной сварной комбини­рованный сварной комбини­рованный
Типа башни литая нет литая
Габариты танка: длина (по корпусу) 6630 6124 6117
ширина 3330 3415 3415
высота 2800/1830* 1750 1740
Мощность двигатели 580 700 700
Скорость максимальная
по шоссе, км/ч 55 66 66
* - боевое/походное положение.

Данные комплекса "Таран" на шасси об. 287 на шасси T-M
Калибр снаряда. мм 300
Вес снаряда, кг до 150
Вес спец. БЧ с корпусам, кг 65
Мощность заряда 0.1-0.3
Скорость полети ракеты, м/с ок. 500
Дальность стрельбы максимальная, км 10-12
минимальная, кч 1-2
Вероятное угловое отклонение:
по наблюдаемой цели, м 100
по ненаблюдаемой цели, м 250
Вес системы, т около 36 37
Расчет, чет. 2 3
Боекомплект. шт 2 2-3
Угол ВН пусковой установки + 10. +50
Угол ГН пусковой установки 300 360
Время перехода из походного
положения в боевое, сек. 1 1
Дополнительное вооружение 73-мм гладкая пушка со спарен­ным ПКМ 10-12 ПТУРС и малокалиберная
    автоматическая пушка

Данные современных ТУРС
Ракета Комплекс Калибр Пушка Танк Д Средняя Вес. кг Бронепробиваемость по нормам, мм
выстрел         эффективность скорость выстрел ракеты
9М112 9К112 "Кобра" 125 2А46 (Д-81К) Т-64Б. БВ. Т-80Б, БВ. БВК 100-4000 400 2.3   600- 700
9M119 ЗУБК-14 9К120 "Свирь" 125 2А46М1 Т-72С.Б 100-4000 800 23.4   За активной броней
                  770
9M119 ЗУБК-14 9K119 "Рефлекс" 125 2A46M1 Т-80У. Т-90Е. Т-80УД 100-5000 800 24.3 17.2 За активной броней 700
9М117 ЗУБК10-1 9K116"Бастион" 100 Д-10ТС-2 Т-55М(АМ) 100-4000 375 26.6   550
9M117 ЗУБК10 9K116-I "Шексна " 115 У5-ТС Т-62М 100- 4000 375 28.0   За активной броней 660

Арон ШЕПС
