152-мм самоходная ГАУБИЦА 2С5 «ГИАЦИНТ»

Разработка 152-мм САУ «Гиацинт» была начата в СКБ Пермского машиностроительного завода (ПМЗ) по приказу МОП №592 от 27.11.1968 г. С самого начала велась разработка пушки в самоходном варианте («Гиацинт- С») и буксируемом («Гиацинт- Б»). Оба варианта имели идентичные баллистику и боеприпасы, которые специально разрабатывались вновь. Взаимозаменяемых с «Гиацинтом» выстрелов в Советской Армии не было.

ПМЗ проектировал артиллерийскую часть, Свердловский завод транспортного машиностроения (СЗТМ) – шасси, а НИМИ – боеприпасы.

В сентябре 1969 года были рассмотрены аванпроекты САУ «Гиацинт» в открытом, рубочном и башенном вариантах. Принят открытый вариант.

8 июня 1970 года было принято Постановление №427-151, санкционировавшее полномасштабные работы по САУ «Гиацинт».

13 апреля 1972 года были представлены проекты «Гиацинта» в самоходном и буксируемом вариантах.

В марте-апреле 1971 года изготовлены две экспериментальные 152-мм пушки «Гиацинт» (баллистические установки), но из-за отсутствия гильз, не поданных НИМИ, стрельбы из баллистических установок проведены с сентября 1971 года по март 1972 года. Баллистические установки имели стволы длиной 7,2 м и показали с ними следующие баллистические данные: на полном заряде начальная скорость 945 м/с и дальность 28,3 км, на усиленном заряде – 975 м/с и 31,5 км соответственно.В ходе испытаний отмечено очень сильное давление дульной волны. В связи с этим было решено уменьшить вес полного заряда с 21,8 кг до 20,7 кг и удлинить ствол на 1000 мм за счет введения гладкой насадки.


САУ 2С5 « Гиацинт» со 152-мм. пушкой 2А37

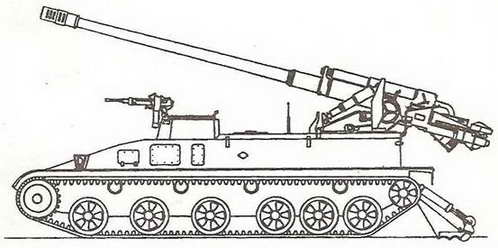

Схема САУ 2С5


Вид на казенную часть пушки 2A37 и сошниковое устройство . САУ 2C5 «Гиацинт»


Заряжание пушек 2А37 «Гиацинт-С» и 2А36 «Гиацинт-Б» было раздельно-гильзовое, тем не менее разработан и альтернативный вариант пушки 2А43 «Гиацинт-БК» с картузным заряжанием. Однако в окончательном варианте принято раздельно- гильзовое заряжание.

Первоначально САУ «Гиацинт» планировалось вооружить 7,62- мм пулеметом ПКТ, но в августе 1971 года было принято решение пулеметную установку снять.

Первые две опытные пушки 2А37 сданы на СЗТМ в конце 1972 года.

В серийное производство САУ «Гиацинт» запущены в 1976 году.

САУ «Гиацинт» поступили на вооружение артиллерийских бригад и дивизий.

Ствол пушки 2А37 состоит из трубы-моноблока, казенника и дульного тормоза. Многокалиберный щелевой дульный тормоз навинчен на трубу. Эффективность дульного тормоза – 53%. Затвор горизонтальный клиновой с полуавтоматикой скалочного типа.

Заряжание раздельно-гильзовое.

Тормоз отката гидравлический канавочного типа,накатник пневматический. Цилиндры противооткатных устройств откатываются вместе со стволом.

Длина отката наибольшая – 950 мм, наименьшая – 730 мм..

Досылатель цепной с электроприводом. Досылка производится в два приема – снаряд, а затем – гильза.

Подъемный и поворотный механизмы пушки секторного типа. Уравновешивающий механизм пневматический, толкающего типа.

Вращающиеся части представляют собой станок на центральном штыре, который служит для соединения станка с шасси.

Пушка имеет легкий щит, который служит для защиты наводчика и части механизмов от пуль, мелких осколков и действия дульной волны при стрельбе. Щит представляет собой листовую штампованную конструкцию и закреплен на левой щеке верхнего станка.

Прицельные приспособления пушки состоят из механического прицела Д726-45 с орудийной панорамой ПГ-1М и оптического прицела ОП4М-91А.

Шасси (об. 307) создано на той же базе, что и 2С3 «Акация».

Боекомплект размещен внутри корпуса. Заряжающие подают снаряды и заряды из машины вручную.

При стрельбе САУ стабилизируется с помощью откидной опорной плиты. Время перехода из походного положения в боевое – не более 4 минут.

Впоследствии на вооружение был принят выстрел ЗВОФ86/ ЗВОФ87 со снарядом ОФ-59 с дальностью 30 км.


Баллистические данные пушки «Гиацинт»

Снаряд ОФ-29; вес снаряда – 46 кг; взрывчатого вещества – 6,73 кг (A-IX-2); взрыватель – В-42Э.

Заряд Вес заряда, кг Начальная скорость, м/с Дальность, км
Полный 18,4 945 28,5
Уменьшенный 11,0 775 21,5
Первый 8,7 670 18,06
Второй 6,4 560 14,8
