Инженерная машина разграждения ИМР-2М

С.РОМАДИН

ИМР-2М2 в транспортном положении.


Машина представляет собой модернизированный вариант ИМР-2, у которой снят комплект пусковых установок удлиненного заряда разминирования (связано с появлением специальной самоходной пусковой установки "Метеорит") и усилена броневая защита гидрооборудования. Стреловое оборудование дополнено скребком-рыхлителем. Технические характеристики и производительность инженерного оборудования остались прежними. Машина производилась с марта 1987 г. по июль 1990 г. и известна как промежуточный или переходный образец ИМР-2М 1 -го варианта исполнения (условно ИМР-2М1). В настоящее время промышленностью выпускается ИМР-2М 2-го варианта исполнения (условно ИМР-2М2), мощное многофункциональное бульдозерное оборудование и минно-тральное средство которой удачно дополняет универсальный рабочий орган (УРО), сменивший традиционный клещевой захват. УРО позволяет брать и удерживать даже такие предметы, размеры которых сопоставимы с размерами спичечного коробка (к примеру, радиоактивные осколки). Он обладает возможностями манипулятора, способен работать как грейфер, обратная и прямая лопата, скребок и рыхлитель. На сегодняшний день ИМР-2М2 представляет собой наиболее совершенную и перспективную инженерную машину разграждения. Все виды работ она может производить в условиях радиоактивного заражения местности, сильного поражения атмосферы агрессивными газами, парами, отравляющими веществами, задымленности, запыленности и непосредственного огневого воздействия.

Ее надежность подтверждена в ходе ликвидации последствий самых грандиозных катастроф нашего времени и в боевых условиях Афганистана. ИМР-2М2 доступна не только военной сфере, но и гражданской, где использование ее универсальных возможностей гарантирует большие выгоды. Она одинаково эффективна и как инженерная машина разграждения, и как аварийно-спасательная. Перечень операций, выполняемых ИМР-2М2, широк. Это, в частности, путепрокладка на среднепересеченной местности, в мелколесье, на снежной целине, на косогорах, корчевка пней, валка деревьев, устройство проходов в лесных и каменных завалах, в минных полях и невзрывных заграждениях. С ее помощью можно производить разборку завалов в населенных пунктах, аварийных зданий и сооружений. Машина осуществляет отрывку траншей, котлованов, засыпанной техники и укрытий, засыпку ям, рвов, оврагов, подготовку рвов, эскарпов, дамб, переходов через противотанковые рвы и эскарпы. ИМР-2М2 позволяет устанавливать секции мостов, устраивать съезды и выезды на водных переправах. Ее целесообразно использовать для производства работ на грунтах I-IV категорий, в карьерах и открытых выработках, для борьбы с лесными и торфяными пожарами, выполнения грузоподъемных операций, эвакуации и буксировки поврежденной техники.

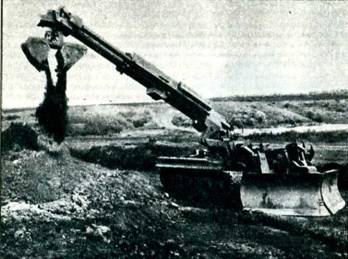

Использование УРО в качестве грейфера.


Рабочее положение бульдозерного оборудования.


Тактико-технические характеристики инженерной машины разграждения (аварийно-спасательной машины) ИМР-2М

Железнодорожный габарит 02-Т

Масса, кг: ИМР-2М1 44500 ИМР-2М2 44300

Максимальная мощность двигателя В-84, кВт (л.с.) 618(840)

Максимальная скорость (задним ходом), км/ч 59 (3,9)

Запас хода, км/ч до 500

Емкость гидравлической системы, л 500

Производительность насосной установки, л/мин 456

Рабочее давление воздуха в отделении экипажа, Па (мм вод.столба) 250-300(25-35)

Средства связи радиостанция Р-173 ТПУ Р-174

Скорость при работе бульдозерным оборудованием, км/ч 8-12

Темп прокладки проходов, км/ч:

в лесных завалах 0,34-0,35

в каменных завалах 0,3-0,35

Темп прокладки колонных путей, км/ч 5-10

Максимальное тяговое усилие, кН(кгс) 275(275000)

Разработка грунта бульдозерным оборудованием (засыпка рвов, устройство съездов), м/ч 230-300

Отрывка траншей глубиной 1,1-1,3 м с использованием УРО на грунтах I-IV категорий, м/ч 8-10

Отрывка котлованов с использованием УРО (на глубину до 2,5 м) при проведении спасательных работ на грунтах I-IV категорий, м3 /ч 12-16

Устройство въездов с использованием УРО в крутостях высотой 3-3,5, м 3 /ч 40-60

Погрузка (разгрузка) разрыхленных материалов (грунтов) с использованием УРО, м 3 /ч 16-20

Грузоподъемность стрелы, кН (кгс); ИМР-2М1 при полном вылете стрелы 8,835 м 20(2000)

ИМР-2М2 при вылете стрелы 8,435 м 20(2000)

Максимальная крутизна косогора, допускающая уверенную работу машины, град 25

Диаметр ствола сваливаемого дерева, см более 40

Скорость траления минного трала, км/ч:

противотанковые мины нажимного действия 6-15

противоднищевые штыревые мины не более 7
