Военные профессии известного авиалайнера

Михаил СУНЦОВ


Часть 1. Самолеты-разведчики Ил-20 и Ил-24Н

Турбовинтовой пассажирский самолет Ил-18 стал одним из наиболее популярных советских авиалайнеров 60-70-х гг. прошлого века. В 1957-1969 гг. московский авиазавод №30 (затем – «Знамя труда», МАПО, а ныне – Производственный центр им. П.А. Воронина, входящий во состав РСК «МиГ») выпустил 564 таких самолета, долгие годы широко использовавшихся для перевозок пассажиров на авиалиниях в Советском Союзе и многих зарубежных странах. Например, в 1965 г., в эксплуатации находилось 435 авиалайнеров Ил-18 различных модификаций, из них 81 самолет – за рубежом. В 1968 г. число эксплуатировавшихся Ил-18 достигло 511, а поставленных на экспорт – 103. Ил-18 был символом экономичности и надежности, недаром именно этот тип самолета был выбран в качестве официальной «правительственной» машины, перевозившей высших лиц государства – Никиту Хрущева, а затем Леонида Брежнева, других членов правительства во время рабочих поездок по стране и государственных визитов за границу. Пассажирские Ил-18 сошли, в основном, с воздушных трасс в 80-е гг., уступив место более современным Ту-154, однако и по- прежнему их еще можно встретить в аэропортах по всему миру.

Еще совсем недавно несколько десятков Ил-18 продолжали летать в нескольких российских авиакомпаниях. Так, согласно официальным данным Государственной службы гражданской авиации России (ныне – Федеральное агентство воздушного транспорта), к 2003 г. в реестре воздушных судов РФ числилось 19 Ил-18 (годом раньше – 27 машин). Правда в 2004 г. в колонке «Ил-18» ФАВТ РФ уже поставило прочерк. Но такие самолеты еще продолжают летать в ряде российских некоммерческих организаций и за границей. С конца 50-х гг. Ил-18 стал своего рода «визитной карточкой» нашей гражданской авиации, представляя ее не только в аэропортах по всему миру, но и на международных авиасалонах.

При этом мало кто знал, что некоторое количество модифицированных Ил-18 «прописалось» на военных аэродромах. Речь идет о ряде специальных модификаций этого авиалайнера, созданных в интересах военных. Эти машины, внешне мало отличающиеся от обычных пассажирских Ил-18 (а зачастую и носившие такую же надпись на борту) долгое время оставались одними из наиболее секретных советских самолетов. Сведения о них охранялись даже более тщательно, чем, например, информация об иных новейших боевых самолетах – истребителях и бомбардировщиках. Такие машины, известные под названиями Ил-20 и Ил-22 и предназначенные для ведения радиоэлектронной разведки, передачи телеметрической информации, использования в качестве ретрансляторов и воздушных командных пунктов, выпускались уже после того, как было прекращено производство пассажирских Ил-18. Их служба продолжается и поныне, правда многие военные варианты Ил-18 уже перестали использоваться по своему первоначальному назначению, и после демонтажа специального оборудования эксплуатируются, в основном, в качестве транспортных. Сегодня пришло время, когда уже можно раскрыть некоторые подробности об этих некогда «секретных» модификациях популярного авиалайнера.


Ил-18 с «Иглой»


После того, как 1 мая 1960 г. над Свердловском был сбит американский высотный самолет-разведчик U-2, пилотируемый Фрэнсисом Пауэрсом, американское военное командование поняло, что безнаказанным шпионским полетам над территорией СССР пришел конец. Недостаток развединформации решено было восполнить за счет создания специального самолета радиоэлектронной и фоторазведки, который мог бы долгое время барражировать вдоль границ Советского Союза и стран Варшавского договора и получать необходимые разведывательные данные, не вторгаясь на их территорию. Такой самолет был построен на базе авиалайнера Боинг 707-320 и получил название RC-135. ВВС США приняли его на вооружение в 1964 г. RC-135 долгие годы держал в напряжении расчеты советской ПВО и дежурные экипажи истребительной авиации, регулярно появляясь и проводя свои шпионские миссии вблизи границ страны. Однако противодействовать RC-135 было очень сложно: формально он не вторгался на советскую территорию, а уничтожение его над нейтральными водами или сопредельными государствами могло привести к крупнейшему международному скандалу с легко прогнозируемыми последствиями.

Развитие радиоэлектронной техники в середине 60-х гг. прошлого века позволило подойти к созданию аналогичного разведывательного комплекса и в СССР. 27 марта 1965 г. вышло Постановление ЦК КПСС и Совета Министров СССР, а 12 апреля того же года – и соответствующий приказ министра авиационной промышленности о разработке самолета комплексной разведки приграничной полосы без пересечения государственной границы. Работа поручалась ОКБ завода №240, возглавлявшегося генеральным конструктором Сергеем Ильюшиным (с 1966 г. – Московский машиностроительный завод «Стрела», ныне – Авиационный комплекс им. С.В. Ильюшина). Самолет предлагалось делать на базе серийного авиалайнера Ил-18Д с четырьмя l турбовинтовыми двигателями АИ-20М, располагавшего большой дальностью и продолжительностью полета и имевшего вместительный фюзеляж, что было необходимо для размещения комплекса специального оборудования и обслуживающего его тактического экипажа.

Ил-18Д представлял собой последнюю и наиболее совершенную модификацию семейства авиалайнеров Ил-18, находившихся в производстве с 1957 г. В отличие от предыдущей серийной версии Ил-18 В, он оснащался более мощными и экономичными двигателями АИ-20М VI серии и дополнительными топливными баками, что обеспечивало ему увеличенную дальность полета. С максимальным запасом топлива она достигала почти 6400 км (у Ил-18В – 4850 км). Летные испытания Ил-18Д начались 26 июля 1965 г., и в том же году он был запущен в серийное производство на московском заводе «Знамя труда», сменив в цехах Ил-18В. Всего до 1969 г. было построено 122 самолета Ил-18Д, ставших последними серийными авиалайнерами данного типа. Именно Ил-18Д послужил основой для разработки всех последующих «военных» вариантов пассажирской машины.

Самолет-разведчик на базе Ил-18Д получил название Ил-20 или «изделие 20». Основным средством ведения разведки на этой машине стала радиолокационная станция бокового обзора «Игла», поэтому самолет нередко именовался Ил-18Д «Игла».

Некогерентная РЛС бокового обзора «Игла-1» разрабатывалась в СКБ-1 ленинградского НИИ радиоэлектроники (НИИ-131 Госкомитета СССР по радиоэлектронике, НИИРЭ Минрадиопрома СССР), преобразованного вскоре во Всесоюзный научно-исследовательский институт радиоэлектронных систем (ВНИ- ИРЭС), а затем вошедшего в состав НПО (ныне – холдинговой компании) «Ленинец». Главным конструктором станции стал В.М. Глушков, его заместителем – С.Е. Конторов.

Помимо собственно РЛС, комплекс радиолокационного оборудования «Игла-1» самолета Ил-20 включал в себя средства радиотехнической и фоторазведки, сопряженные с навигационным оборудованием самолета. Комплекс позволял получить детальное радиолокационное изображение, по качеству близкое к аэрофотосъемке, но в любых метеоусловиях, и, кроме того, вести радиотехническую разведку и аэрофотосъемку.

Антенну РЛС «Игла» разместили на Ил-20 в большой (длина – около 8 м) подфюзеляжной гондоле сигарообразной формы, установленной между шпангоутами №8 и 27. Нижняя часть гондолы была выполнена радиопрозрачной. Блоки РЛС размещались в переднем багажном отсеке фюзеляжа.

Помимо перспективной радиолокационной разведки местности с помощью аппаратуры «Игла» Ил-20 мог вести и традиционную аэрофотосъемку. Для этого он оснащался комплектом аэрофотоаппаратов А-87П, размещенных по обоим бортам передней части фюзеляжа в зоне передней пары иллюминаторов. Объективы фотоаппаратов располагались под сдвижными шторками на двух боковых обтекателях – другой характерной внешней особенности Ил-20. В задней части этих обтекателей монтировались антенны системы общей радиотехнической разведки «Ромб», служившей для обнаружения радиолокационных средств противника, определения направления на источник излучения и его частоты.

Однако этими системами не ограничивался состав специального оборудования Ил-20. В нижней части фюзеляжа за крылом устанавливались антенны станции детальной радиотехнической разведки «Квадрат», позволявшей, в отличие от системы «Ромб», получать более подробные сведения об обнаруженных радиоизлучающих объектах. Над передней частью фюзеляжа располагались антенны системы перехвата открытых радиопереговоров в эфире «Вишня».

Специальное разведывательное оборудование, установленное на борту Ил-20, обслуживал тактический экипаж из шести операторов, размещавшихся в передней и средней кабинах самолета. Кроме того, как и на всех других Ил-18, в состав экипажа Ил-20 входили два пилота (командир и правый летчик), штурман, бортинженер и бортрадист. Стандартное для Ил-18 пассажирское оборудование салона было упразднено, но в задней кабине была организована комната для отдыха экипажа с креслами и буфет, здесь же были помещения гардероба и туалета. Для аварийного покидания самолета с парашютами предусматривался аварийный люк в правом борту задней части фюзеляжа.

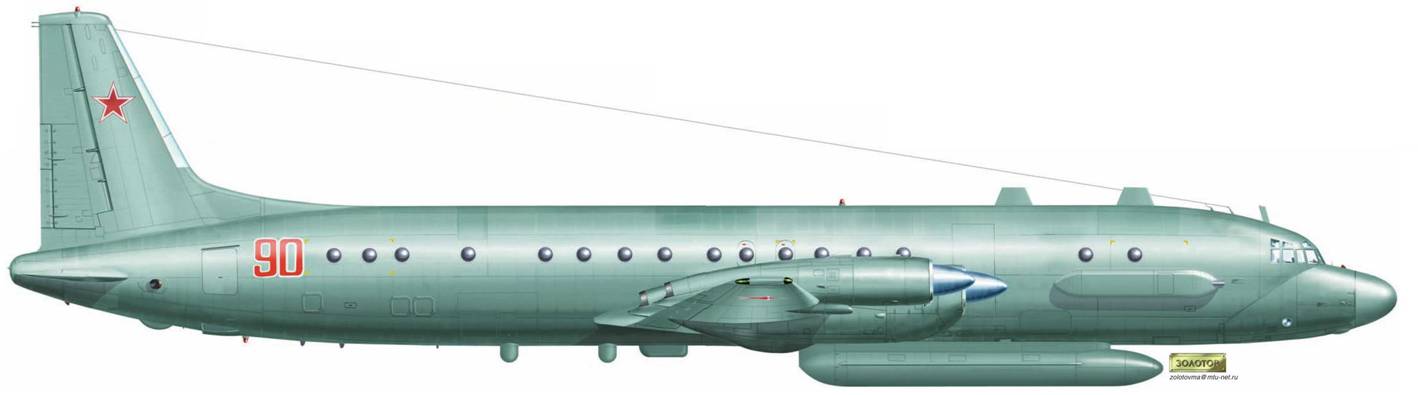

Самолет-разведчик Ил-20М

Рисунок Василия Золотова



Вверху: установка аэрофотоаппарата в кабине Ил-20М


Справа: интерьер салона и рабочие места операторов специального оборудования самолета Ил-20М


Испытания

В первый экземпляр Ил-20 решено было переоборудовать серийный Ил-18Д №9403. Переоборудование его на московском заводе «Знамя труда» началось 6 мая 1967 г. и завершилось в начале следующего года. На летные испытания самолет поступил в марте. Первый полет на Ил-20 выполнил 21 марта 1968 г. экипаж во главе с летчиком-испытателем Станиславом Близнюком, пришедшим на фирму после окончания в 1965 г. Школы летчиков-испытателей ЛИИ и ставшим позднее шеф-пилотом ОКБ им. С.В. Ильюшина. Ведущим инженером по испытаниям Ил-20 был назначен В. Володько.

Первый этап летных испытаний (еще без аппаратуры «Игла»), завершенный в том же 1968 г., выявил, что по пилотированию Ил-20 отличается от серийного Ил-18Д незначительно. Управление им было легким и удобным, вместе с тем наличие подфюзеляжной гондолы с большой боковой поверхностью вызвало уменьшение запаса путевой статической устойчивости. Однако проявлялось это в основном только при полете с зафлюгированным крайним двигателем, когда отклонение самолета по курсу и крену происходило более интенсивно, чем на пассажирском Ил-18Д. Но и в данном случае значения крена не выходили за ограничения.

Второй этап летных испытаний (с аппаратурой «Игла») начался в том же 1968 г. и завершился летом следующего 1969 г. с положительной оценкой. Полеты были зачтены в качестве этапа «А» совместных государственных испытаний, и самолет был рекомендован к серийному производству. Разработка чертежей для серийного производства на заводе «Знамя труда» началась еще в 1968 г., и на рубеже нового десятилетия из цехов начали выходить уже первые серийные машины. Этап «Б» совместных государственных испытаний Ил-20 прошел в 1970-1971 гг., после чего начал поступать в войска.


В строю

Самолеты Ил-20, а также последовавшие за ними модернизированные Ил-20М и Ил-20М1 с более совершенным оборудованием не входили в состав разведывательных авиаполков или эскадрилий ВВС Советского Союза, а подчинялись непосредственно командованию военных округов (в каждом округе имелось по несколько таких самолетов). Всего до 1976 г. завод «Знамя труда» построил около двух десятков самолетов Ил-20 и Ил-20М.

Самолеты данного типа неоднократно привлекались к различным учениям Вооруженных Сил. Так, в период с 4 по 10 февраля 1970 г. Ил-20 принял участие в войсковых учениях «Двина» (самолет пилотировал экипаж летчика-испытателя С. Близнюка). В мае следующего года Ил-20 выступил в качестве самолета-лидера на показе авиационной техники под условным названием «Кристалл», проводившемся для высшего руководства страны на аэродроме ГНИКИ ВВС в г. Ахтубинске.

Появление строевых Ил-20 над нейтральными водами не прошло незамеченным для потенциального, как тогда говорили, противника. Однако идентифицирован иностранной разведкой он был только в 1978 г., когда НАТО присвоило ему кодовое наименование Coot-A.

Экипажи Ил-20 постоянно выполняли разведывательные полеты над нейтральными водами мирового океана, где неоднократно их «перехватывали» самолеты вероятного противника. Так, весной 1985 г. разведчик был встречен «Си Харриером» 801-й эскадрильи авиации ВМС Великобритании над Северной Атлантикой вблизи Норвегии.

31 августа 1993 г. Ил-20М (командир майор И. Антипов), выполнявший учебно-боевое задание, был условно перехвачен над нейтральными водами Японского моря сначала истребителями вооруженных сил республики Корея, а затем самолетами японских сил самообороны.

7 декабря 1995 г. Ил-20М привлекался для поисков в Татарском проливе обломков разбившегося пассажирского самолета Ту-154Б №85164 Хабаровского авиаотряда, куда он, взлетев с Сахалина, по первым предположениям мог упасть.

Применялся самолет и в ходе боевых действий в Афганистане.

В 90-е гг. из-за старения бортовой радиоэлектронной аппаратуры Ил-20М стали сниматься с боевого дежурства, однако должной замены им так и не последовало. Частично заменить Ил-20М могли самолеты комплексной воздушной разведки из состава Дальней авиации, созданные на базе Ту-22Р и Ту-22М3. Однако устаревшие Ту-22РДМ также в 90-е гг. были сняты с вооружения, а современные Ту-22МР поступили в строевые части в крайне ограниченном количестве. В результате сегодня основной объем задач комплексной воздушной разведки в ВВС России решают самолеты фронтовой авиации Су-24МР и МиГ-25РБ (с различными вариантами оснащения). В тоже время некоторое количество Ил-20М по- прежнему еще остается в строю. Правда с 90-х гг. многие из них чаще всего привлекаются исключительно для транспортных перевозок. Некоторые из этих машин, располагающие большим летным ресурсом, прошли соответствующее переоборудование и превратились в «обычные» Ил-18.


Ледовый разведчик Ил-24Н


Ил-20 вошел в историю российской военной авиации как первый отечественный самолет, предназначенный для комплексного использования средств воздушной разведки, основанных на разных принципах получения информации.


Ледовый разведчик

Некоторые идеи, отработанные на Ил-20, нашли применение и в интересах народного хозяйства. Еще в 1965 г. Управлением полярной авиации Министерства гражданской авиации СССР было заказано оснащение самолета Ил-18 специальной радиолокационной аппаратурой, которая могла бы использоваться для ведения ледовой разведки при проводке караванов судов по Северному морскому пути. В ленинградском ВНИИРЭ под руководством главного конструктора В.М. Глушкова была разработана и в 1967 г. выдержала государственные испытания на самолете Ан-24ЛР радиолокационная аппаратура «Торос» для дистанционного зондирования ледового покрова. Однако до установки ее на Ил-18 дело тогда не дошло. К идее использования модифицированного Ил-18 в качестве ледового разведчика вернулись только в конце 70-х.

12 июня 1979 г. вышло Постановление советского правительства о создании на базе Ил-18Д специализированного самолета Ил-24Н с радиолокационной аппаратурой инструментальной ледовой разведки «Нить-К». Система разрабатывалась тем же ВНИИРЭ НПО «Ленинец» (руководитель работ В.М. Глушков, главный конструктор РЛС С.Е. Конторов). Разместить «Нить» решили в подфюзеляжной гондоле – точно такой же, как на самолете-разведчике Ил-20 с РЛС «Игла». Информация от радиолокационной станции «Нить-К» отображалась на специальных индикаторах на рабочих местах шести операторов в пассажирской кабине самолета. Кроме РЛС «Нить-К» Ил-24Н оснащался современным навигационным комплексом «Мальва-4» и аппаратурой комплекса «Ирис» с РЛС ближней и дальней навигации, управлявшимися цифровыми бортовыми вычислителями. Новейшее навигационное оборудование обеспечивало автоматизированное самолетовождение Ил-24Н в Арктике.



Ил-20М

Рисунок Андрея Юргенсона



По типу Ил-24Н в начале 80-х гг. было переоборудовано два серийных пассажирских самолета Ил-18Д (№10004 и 10403, регистрационные номера СССР-75449 и СССР-75466). Один из них, в частности, обеспечивал в мае 1987 г. проводку атомного ледокола «Сибирь» в ходе эвакуации дрейфующей станции «Северный полюс-27». На самолетах Ил-24Н много летали опытные экипажи летчиков-испытателей ГосНИИГА. Однако широкого применения в полярной авиации самолеты Ил-24Н так и не получили. Изменение экономической ситуации в стране привело к тому, что возможности воздушных ледовых разведчиков до конца востребованы так и не были.


Основные данные самолетов Ил-20 и Ил-24Н

Тип двигателей АИ-20М

Взлетная мощность, л.с. 4x4250

Длина самолета, м 35,9

Размах крыла, м 37,42

Площадь крыла, м2 140,6

Высота самолета, м 10,17

Максимальная взлетная масса, кг 64 000

Максимальная скорость полета, км/ч 675

Крейсерская скорость полета, км/ч 620

Крейсерская высота полета, м 8000 – 10 000

Максимальная дальность полета, км 6 200

Максимальная продолжительность полета, ч 10

Длина разбега, м 1300

Длина пробега, м 850

Продолжение следует
