ПРИЛОЖЕНИЕ № 10

К Межотраслевым правилам по охране труда (правилам безопасности) при эксплуатации электроустановок, утвержденным постановлением Минтруда РФ от 5 января 2001 г. № 3 и приказом Минэнерго РФ от 27 декабря 2000 г. № 163

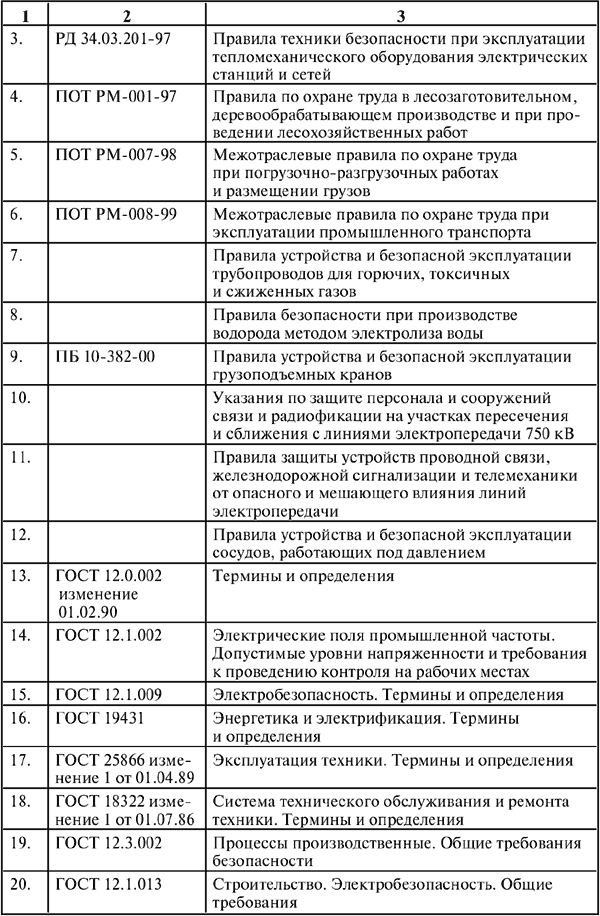

Перечень нормативных документов и государственных стандартов, требования которых учтены в Межотраслевых правилах по охране труда (правилах безопасности) при эксплуатации электроустановок (с изменениями от 18 февраля 2003 г.)

Примеры установки заземлений в схемах электроустановок

Рис. 1. Пример установки заземления при работе на электродвигателе


Рис. 2. Пример установки заземлений при работе на силовом двухобмоточном трансформаторе


Рис. 3. Пример установки заземлений при работе на секционном реакторе и его выключателе


Рис. 4. Подстанция по схеме мостика. Пример установки заземлений при работе на линейном разъединителе трансформатора № 2 и на выключателе перемычки


Рис. 5. Блок генератор-трансформатор. Пример установки заземлений при работе на генераторе и трансформаторе собственных нужд


Рис. 6.1. Пример установки заземлений на ВЛ 35 кВ с подстанцией на ответвлении в соответствии с п. 3.6.1 настоящих Правил


Рис. 6.2. Пример установки заземлений на ВЛ 35 кВ с подстанцией на ответвлении в соответствии с п. 3.6.1 настоящих Правил


Рис. 7. Пример установки заземлений на ВЛ 10 кВ. В соответствии с п. 3.6.1 настоящих Правил переносное заземление установлено на опоре, оборудованной заземляющим устройством


Рис. 8. Пример установки заземлений при соединении петель на анкерной опоре ВЛ под наведенным напряжением в соответствии с п. 4.15.44 настоящих Правил
